MJL21194功率半导体器件三维结构设计

　　在工业控制板卡、音频功率放大电路、大功率电源模块的设计开发环节，直插式功率半导体器件的三维结构建模，是完成PCB布局干涉校验、整机散热结构匹配、生产装配工艺验证的核心前置工作，本次完成结构还原的MJL21194器件，属于常用的大功率NPN型功率三极管，广泛应用在专业音频功放输出级、工业线性电源调整端、电机驱动功率输出级等需要持续通过大电流的电路场景中。从实际工程应用的需求出发，这类功率器件的建模不能仅做外形轮廓的示意，需要严格匹配实物的安装边界与结构细节，才能在后续的整机设计中发挥实际参考价值。

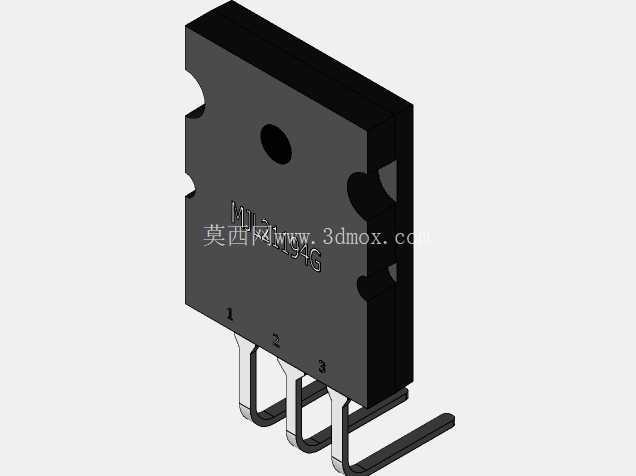

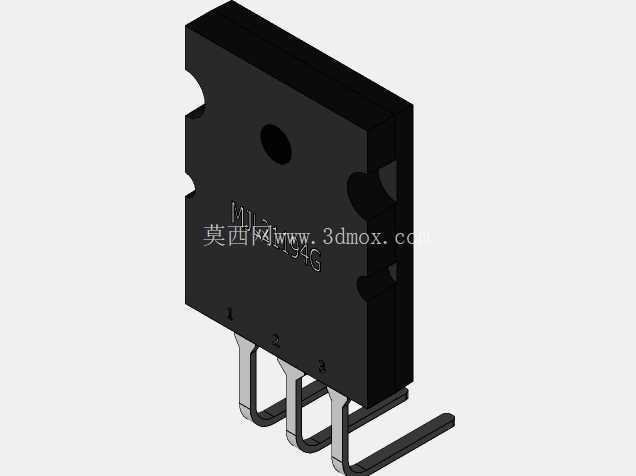

　　该器件采用TO-264直插封装形式，主体塑封部分为带定位缺口的矩形结构，塑封正面印有清晰的器件型号标识，顶部预留的圆形区域是芯片散热衬底的外露位置，在实际装配中，这个面需要与铝制散热片通过导热硅脂紧密贴合，部分高负载工况下还会增加绝缘垫片来满足安规距离要求，建模时这个圆形区域的平面度、与塑封主体的高度差都做了精准还原，避免后续散热结构装配时出现面差过大导致的接触不良问题。器件的三个引脚采用等间距直插设计，引脚从塑封底部引出后做了阶梯式收窄，末端为标准方形焊针结构，建模过程中严格还原了引脚的截面尺寸、伸出长度、引脚间距参数，能够直接导入PCB设计软件完成封装匹配校验，避免出现板卡开孔位置偏差导致的插装困难。塑封主体两侧的弧形缺口是生产过程中的料带定位结构，同时也能在手工焊接时为镊子夹持提供受力点，建模时保留了这部分的圆弧细节，没有做简化处理，方便生产工艺部门做自动化插件的轨迹仿真。在结构设计思路上，整个模型采用分体式参数化建模逻辑，将塑封主体、散热衬底、三个引脚分别作为独立的建模特征，每个特征的尺寸都设置了可编辑的参数变量，后续如果遇到同封装不同型号的器件，只需要修改对应尺寸参数就能快速衍生出新的器件模型，不需要从零开始重建。

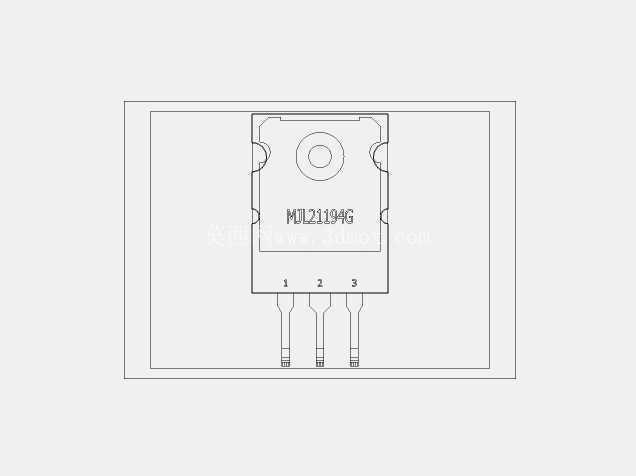

　　模型的安装边界做了明确的特征区分，塑封主体的最大外轮廓尺寸、引脚伸出塑封的长度、引脚中心距、散热面的位置高度都做了基准标注，结构工程师在做整机布局时，可以直接提取这些基准尺寸来预留安装空间，比如散热片的安装孔位距离、板卡上器件之间的安全间距、焊盘的开孔尺寸都可以直接参考模型参数来设定，不需要反复对照实物样品测量。从实际使用场景来看，这类大功率器件在工作时会产生较高的结温，因此模型的散热面结构还原度直接影响后续热仿真的结果准确性，建模时将散热衬底与塑封主体的装配间隙、衬底的厚度都按照实物的实际结构做了还原，在做热流仿真时可以准确设定不同材质的热阻参数，模拟真实工作状态下的热量传导路径，帮助工程师提前评估散热方案的合理性，避免样机制作完成后出现过热烧毁的问题。

　　另外，在自动化插件生产线的工艺仿真中，该模型的外形细节可以用来校验插件机夹爪的夹持位置、料带的输送轨迹是否会与器件结构发生干涉，提前发现生产环节可能出现的卡料、器件损伤等问题，减少试生产阶段的调试成本。对于维修替换场景的设计来说，精准的器件模型可以帮助工程师在旧设备改造时，判断现有安装空间是否能够兼容该型号器件，不需要拆解原有设备就能完成替换方案的可行性评估，大幅提升现场改造的工作效率。整个模型的所有棱角、圆弧过渡都与实物保持一致，没有做过度的简化或者夸张的艺术处理，所有结构特征都服务于工程设计的实际需求，无论是用于板卡布局校验、散热结构设计、生产工艺仿真还是维修替换评估，都能够提供准确的结构参考。
