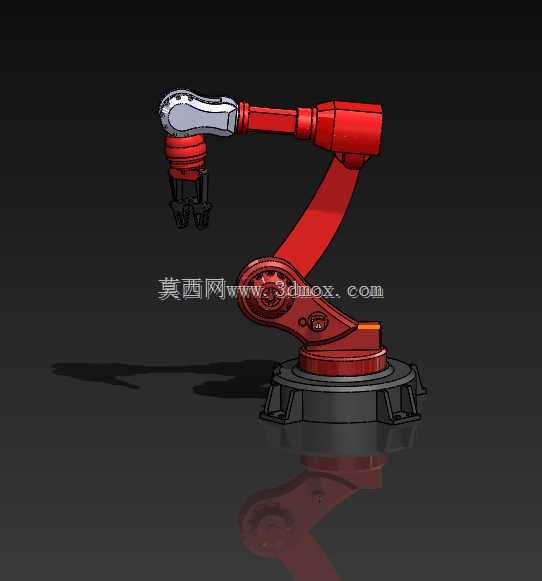

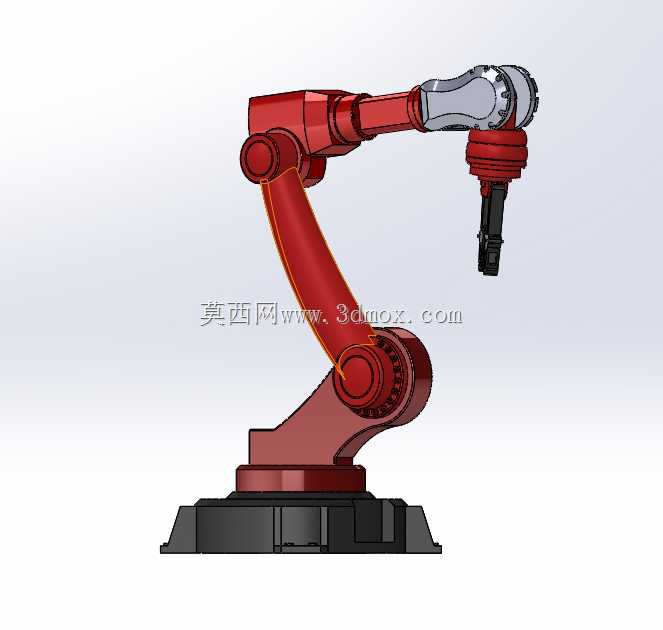

四轴选择性柔顺装配工业机械臂结构

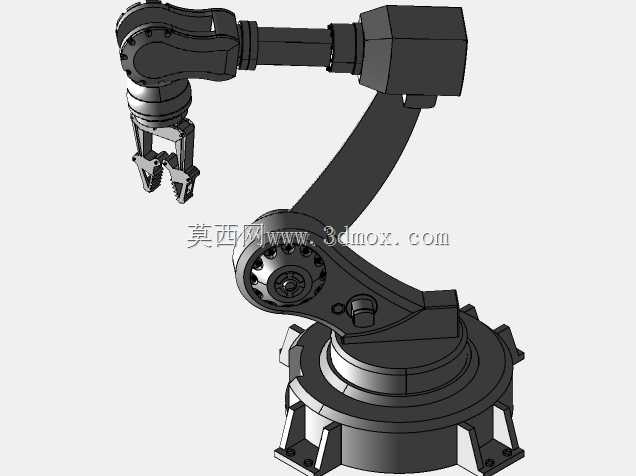

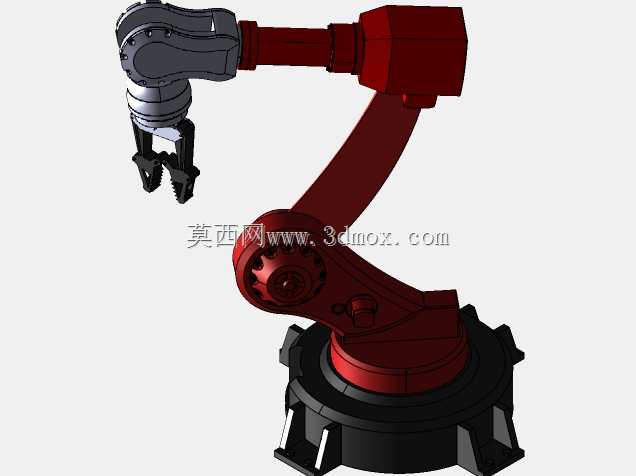

　　在3C电子组装、汽车零部件精密装配、轻工产品分拣等产线场景中，这类四轴水平关节机械臂的应用占比常年位居工业机器人品类前列，其结构特性完全匹配平面内高速往复搬运、精密插装的作业需求，相比六轴关节机器人，它在垂直于安装基面的方向上具备更高的刚性，在XY平面内的运动速度更快，重复定位精度更容易控制在±0.02mm以内，完全适配螺丝锁付、元器件插装、小件涂胶、包装盒分拣这类对平面定位精度要求高、作业行程固定的工位。从结构设计逻辑来看，这款机械臂采用串联关节布局，底座承担整台设备的回转支撑，内部集成第一关节的伺服驱动与谐波减速组件，底座安装面预留了标准的螺栓固定孔位，可直接适配常见的铝型材设备机架、钢制工作台面的安装需求，

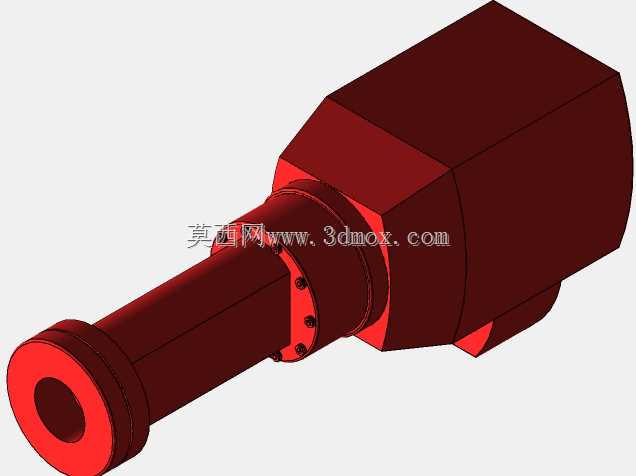

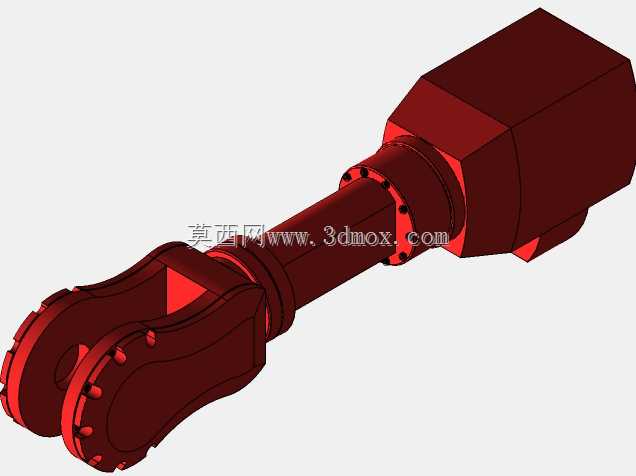

　　安装边界需要预留底座直径1.2倍以上的操作空间，避免大臂回转时与周边工装、线体护栏产生干涉。大臂与底座的回转关节采用交叉滚子轴承承载，可同时承受径向、轴向载荷与倾覆力矩，保证大臂在满负载伸出时不会出现末端下垂的精度偏差，大臂内部走线管采用中空设计，将末端执行器的气管、信号线全部内置，避免设备高速运动时管线拖拽磨损，也减少了外部管线对运动路径的干涉。小臂与大臂连接的第二关节同样采用伺服直驱搭配谐波减速器的结构，两个水平回转关节的配合可实现末端在平面工作范围内的任意点位到达，小臂末端的第三轴为垂直方向的滚珠丝杠花键结构，可同时实现垂直方向的直线升降与末端的回转动作，这一结构是SCARA类机械臂的核心特征，既保证了垂直方向压装、

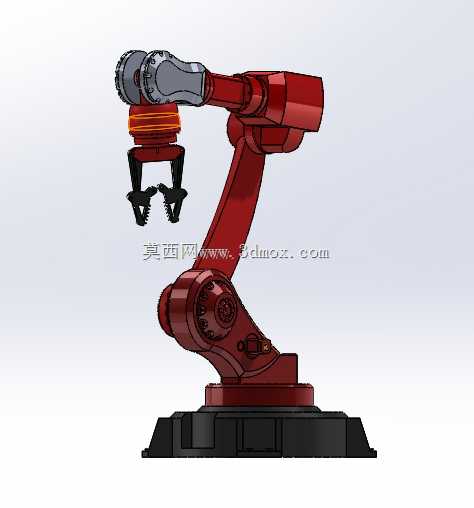

　　拾取动作的刚性，又能满足工件姿态调整的回转需求，末端法兰预留了标准的夹爪、吸嘴安装接口，可直接适配气动夹指、真空吸盘、电动螺丝批等常见的末端执行器，不需要额外设计过渡连接法兰。在实际产线选型时，需要重点核对臂展的覆盖范围，这款机械臂的最大臂展可覆盖半径600mm的圆形作业区域，垂直行程满足150mm的升降需求，额定负载下的平面运动速度可达6m/s，完全匹配电子产线每小时上千次的往复作业节拍。设计过程中对各关节的运动限位做了机械硬限位与软件软限位的双重防护，大臂、小臂的回转角度都设置了机械挡块，避免调试过程中出现超程碰撞，关节处的密封结构采用迷宫式密封搭配密封圈，可阻挡车间内的粉尘、切削液雾气进入关节内部，

　　适配多数普通工业车间的使用环境，不需要额外加装防护外罩。从安装调试的角度来看，底座的水平度调整是精度保证的核心，安装时需要将底座安装面的水平度控制在0.05mm/m以内，否则会影响垂直轴的运动精度，导致插装、压装工序出现偏斜。各关节的线缆预留长度需要匹配最大回转角度的拉扯余量，避免大臂回转到极限位置时出现线缆拉断的问题，末端执行器的气管需要选用耐弯折的PU气管，搭配拖链内置走线，可大幅提升设备的长期运行稳定性。这类机械臂的结构设计重点在于平衡运动速度与定位刚性，相比传统的直角坐标机械手，它的占地面积更小，运动路径更灵活，可在同一个工位覆盖多个上料点、作业点与下料点，单台设备即可替代2-3名重复作业的操作工人，在精密装配场景下的一致性远高于人工作业，不会出现人工操作的疲劳误差，可长时间连续稳定运行。在结构细节上，各关节的壳体采用铸铝材质，在保证结构刚性的前提下尽可能降低运动部件的重量，减少伺服电机的负载惯量，提升动态响应速度，回转关节的线缆连接采用航空插头对接，方便后期维护时的拆装更换，不需要拆解整个臂体即可完成驱动组件的检修替换。
