威尔卡弹子结构半欧插芯门锁剖切结构

　　日常做入户门、室内木门、商用防火门的五金配套选型时，半欧规格锁芯是绕不开的核心部件，这款剖切展示的Wilka结构半欧锁芯，刚好把弹子锁的核心工作逻辑完全呈现出来，做锁具结构设计、门业五金配套的工程师能直接参考内部的配合逻辑。先从实际安装场景说，这类半欧锁芯是欧标插芯门锁体系里的常用规格，适配国内多数厚度40-60mm的室内门、入户门，安装时锁芯穿入门扇的锁体安装孔，侧边通过一颗M5紧定螺钉从锁体对应螺孔拧入，卡紧锁芯壳体侧面的定位凹坑，不会出现锁芯跟转、轴向窜动的问题，露出门扇外侧的锁芯端盖直径要和门扇开孔匹配，不能突出门扇表面超过2mm，避免外力暴力破坏的风险。

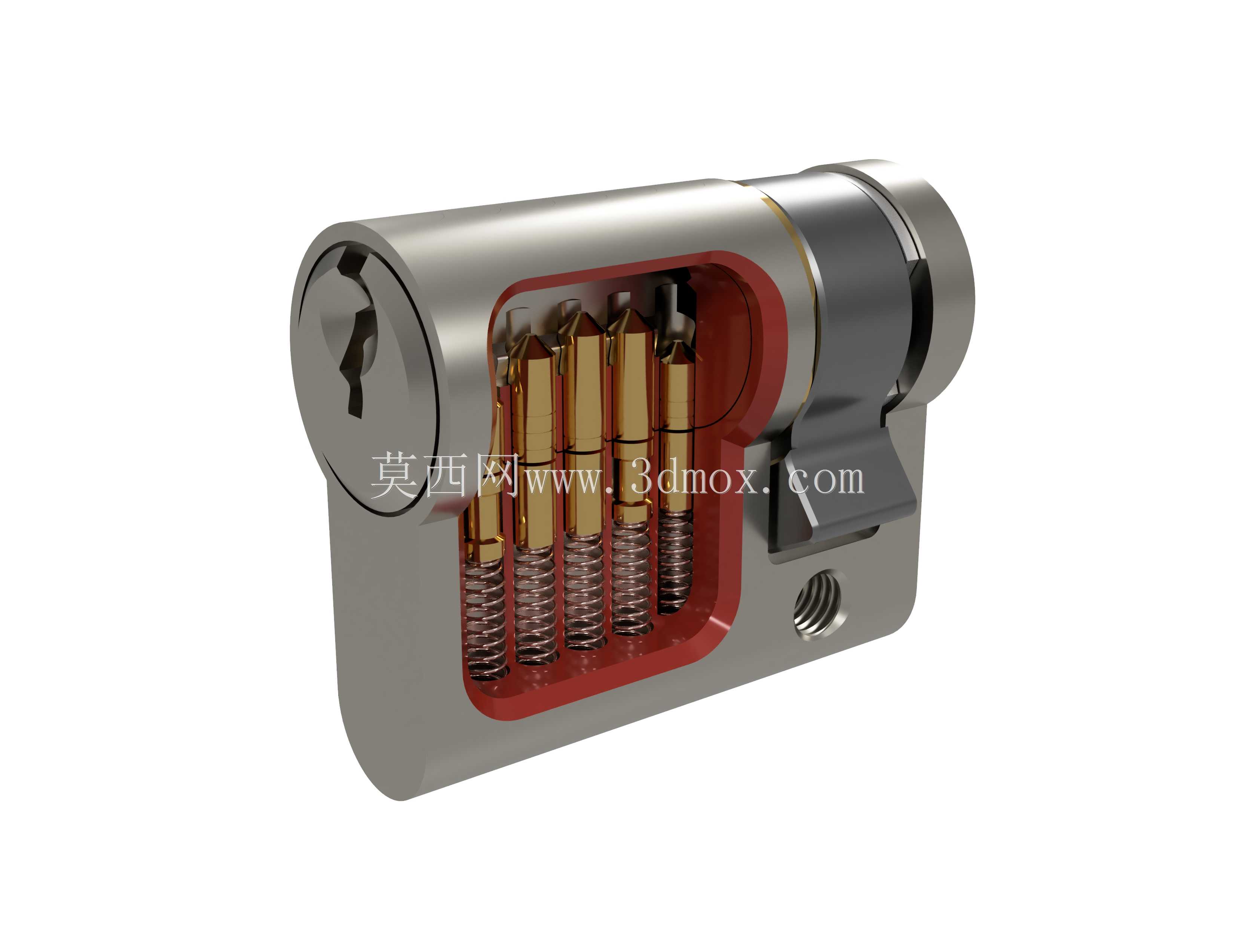

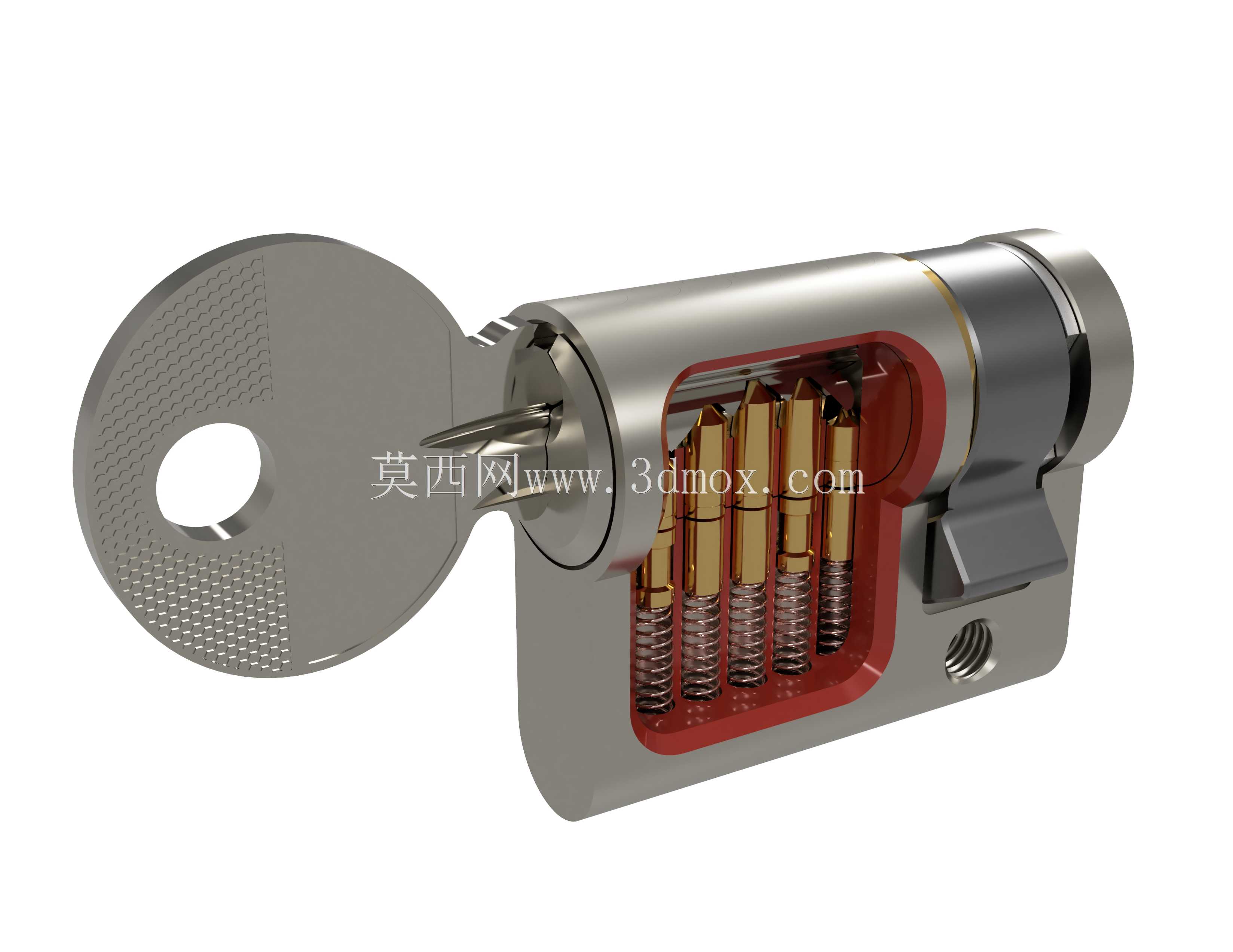

　　从功能特性来看，这款是典型的上排弹子结构锁芯，壳体采用锌合金压铸成型，表面做镀镍防锈处理，内部的锁芯套采用铜基合金加工，耐磨性能适配日常上万次的插拔旋转需求，弹子分为上下两组，下弹子装入锁芯套的径向孔内，弹簧提供预紧力，在未插入正确钥匙的时候，上下弹子的分界面刚好卡在锁芯套和壳体的配合间隙位置，直接锁死锁芯套的旋转自由度，插入匹配的钥匙后，钥匙齿形的高低差刚好把每一组下弹子的顶面推到锁芯套的外圆柱面位置，上下弹子分界面完全对齐配合间隙，此时转动钥匙就能带动锁芯套旋转，通过尾部的拨块拨动锁体的传动机构，完成锁舌的伸缩动作。

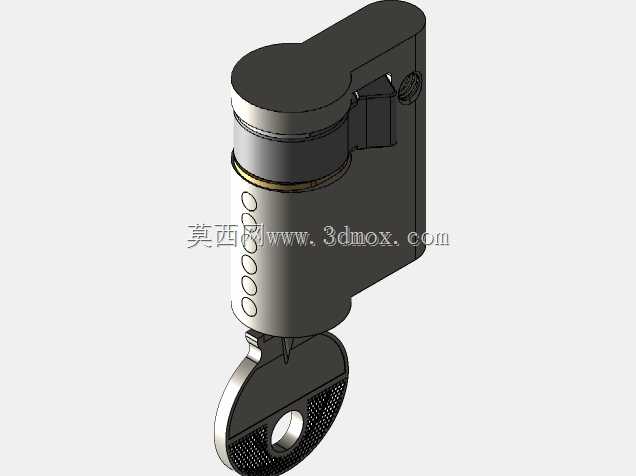

　　做这类锁芯的三维建模时，首先要确定核心的安装基准，锁芯壳体的安装定位面是和门扇贴合的侧边平面，所有径向弹子孔的位置度公差要控制在0.02mm以内，不然会出现插拔钥匙卡滞、互开率超标的问题。弹子和孔的配合要选H7/g6的间隙配合，既要保证弹子在孔内滑动顺畅，不能有卡滞，又要避免间隙过大导致弹子歪斜，出现钥匙拧不动的故障。钥匙的齿形编码要和每一组弹子的长度一一对应，建模时可以先做钥匙的齿形曲面，再通过装配约束反推每一颗弹子的长度尺寸，避免出现齿形和弹子不匹配的问题。

　　还要注意实际使用中的失效风险，比如弹子弹簧的选型，要选不锈钢材质的圆柱压缩弹簧，预压量设置为1.5mm，保证钥匙拔出后弹子能快速复位，不会出现钥匙拔不出、锁芯无法锁止的问题。锁芯尾部的拨块要和对应锁体的传动槽尺寸匹配，拨块的厚度、旋转角度范围要和锁体的开锁行程对应，一般旋转360度就能完成锁舌的完全伸出与收回，建模时要做旋转干涉检查，确保拨块转动时不会和锁芯壳体、门扇内部的加强筋发生碰撞。另外锁芯的钥匙插拔口做了导向倒角，钥匙插入时不需要完全对准就能顺滑进入，适配日常使用中的盲插场景，表面的网纹滚花是装饰性处理，不影响功能结构，剖切展示的红色密封胶圈是用来填充锁芯套和壳体之间的间隙，避免灰尘、水汽进入锁芯内部，导致弹子生锈卡滞，提升户外使用场景下的耐用性。

　　做门业配套选型时还要注意，这类半欧锁芯的中心距尺寸要和锁体匹配，也就是锁芯安装孔中心到门扇侧边的距离，常规规格有60mm、70mm、75mm几种，选型时要根据门扇厚度、锁体规格对应选择，不能出现锁芯过长突出门扇、或者过短导致拨块无法卡入锁体传动槽的问题。内部的弹子排数决定了防盗等级，这款是单排弹子结构，适配室内门等对防盗等级要求不高的场景，如果是入户门使用可以在这个基础结构上增加侧弹子、叶片结构提升防技术开启能力，但核心的安装尺寸、配合逻辑和这款基础结构是通用的，建模时可以把弹子、弹簧做成标准件库，后续做不同防盗等级的锁芯设计时直接调用，只需要调整壳体长度、弹子排数就能快速完成方案迭代，减少重复建模的工作量。
