多款不同结构金属传动齿轮三维建模作品

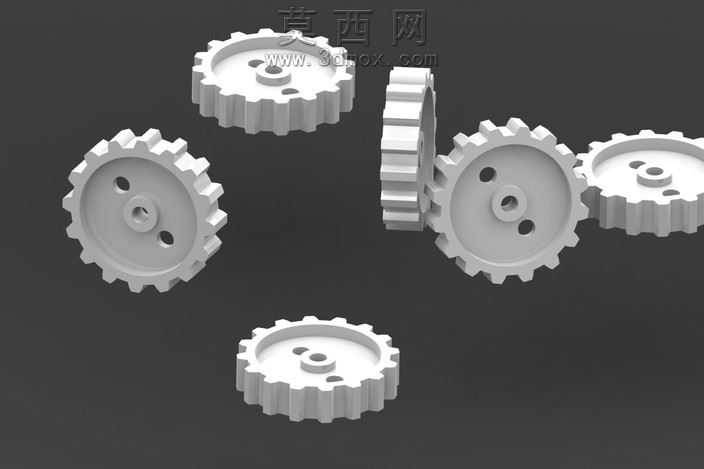

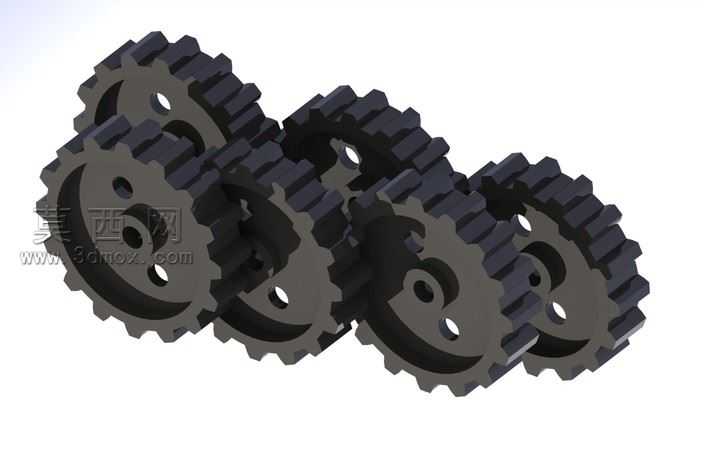

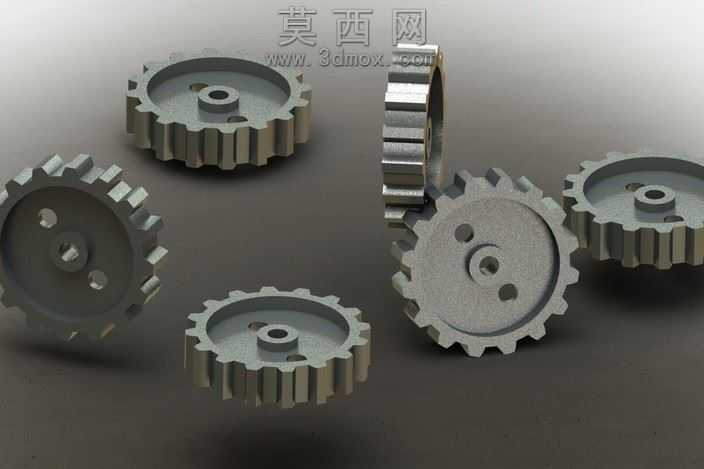

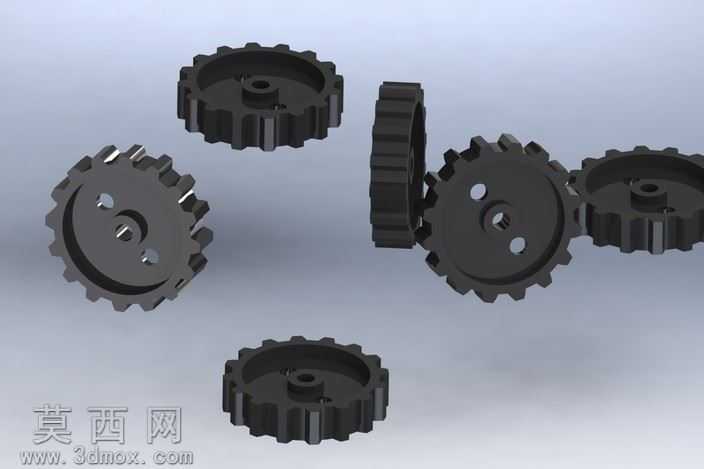

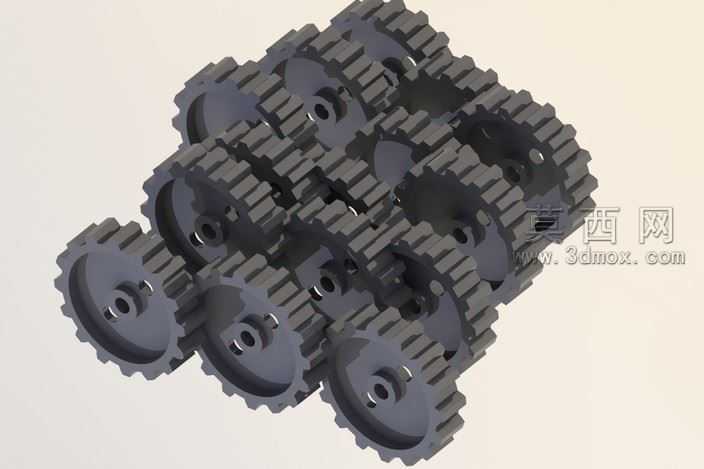

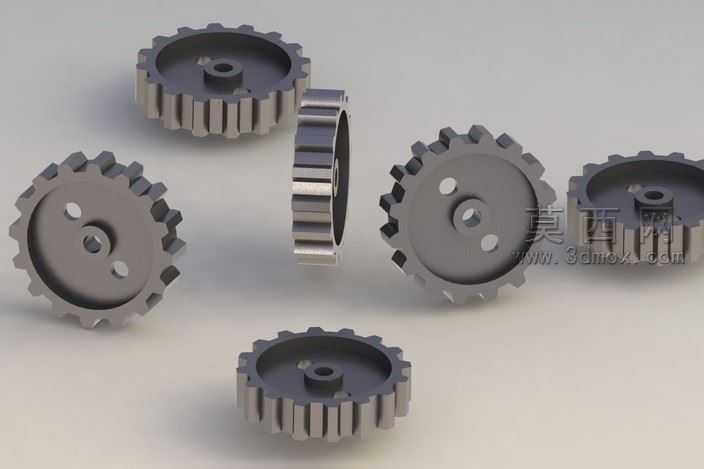

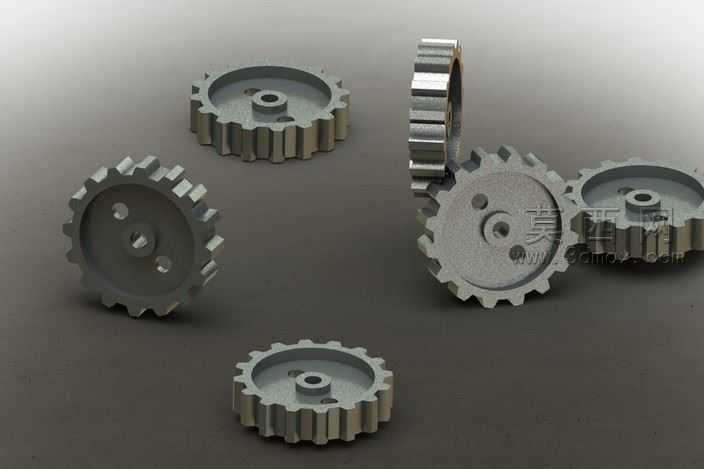

本次展示的多款齿轮三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械传动齿轮的设计规范，针对不同应用场景的齿轮结构做了差异化的特征处理。建模阶段首先确定各款齿轮的模数、齿数、压力角等核心传动参数，通过渐开线方程精准绘制齿廓曲线，保证齿形的啮合精度符合机械传动的设计要求，针对带轮毂的齿轮结构，通过拉伸、切除、阵列等特征操作完成中心轴孔、定位销孔、减重槽等细节结构的搭建，还原不同安装场景下齿轮的结构特征。材质与渲染环节，针对不同齿轮的应用场景赋予差异化的金属材质，部分齿轮采用调质钢材质，通过调整材质的粗糙度、金属度参数还原钢材哑光磨砂的金属质感，部分齿轮做了表面镀锌处理的材质效果，呈现出亮面金属的光泽感；渲染场景采用中性灰色哑光背景，搭配柔和的多光源布光，通过主光源、补光、轮廓光的组合，清晰展现齿轮的齿形轮廓、端面结构以及金属材质的光影层次，同时通过合理的景深设置突出齿轮主体的结构细节，弱化背景干扰。结构设计上，本次的多款齿轮覆盖了不同的传动应用需求，既有带中心安装凸台、定位孔的传动齿轮，适配常规的轴类传动安装场景，也有薄型片状齿轮，适配空间紧凑的轻载传动场景，还有带减重镂空结构的齿轮，在保证结构强度的前提下降低零件自重，适配对零件重量有要求的传动场景；每款齿轮的齿根、齿顶都做了符合工艺要求的圆角处理，避免应力集中问题，安装孔位的尺寸公差也按照机械设计标准做了预留，保证模型具备实际生产参考价值。设计思路围绕通用机械传动的实际需求展开，摒弃冗余的装饰性结构，所有特征都服务于齿轮的传动、安装功能，参数化的建模方式也支持后续对模数、齿数等参数进行调整，快速衍生出不同规格的齿轮模型，可用于机械传动结构的虚拟装配、运动仿真、教学演示以及产品渲染展示等多个场景，模型的结构细节还原度高，能够直观展现不同类型齿轮的结构差异与传动特点。
