1.5寸不锈钢燃油软管卷盘结构设计

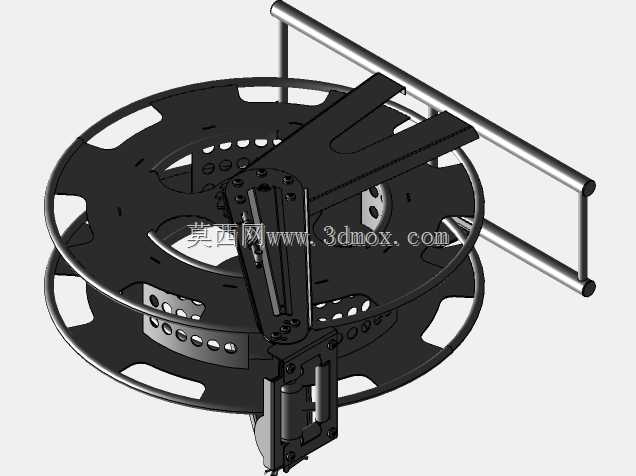

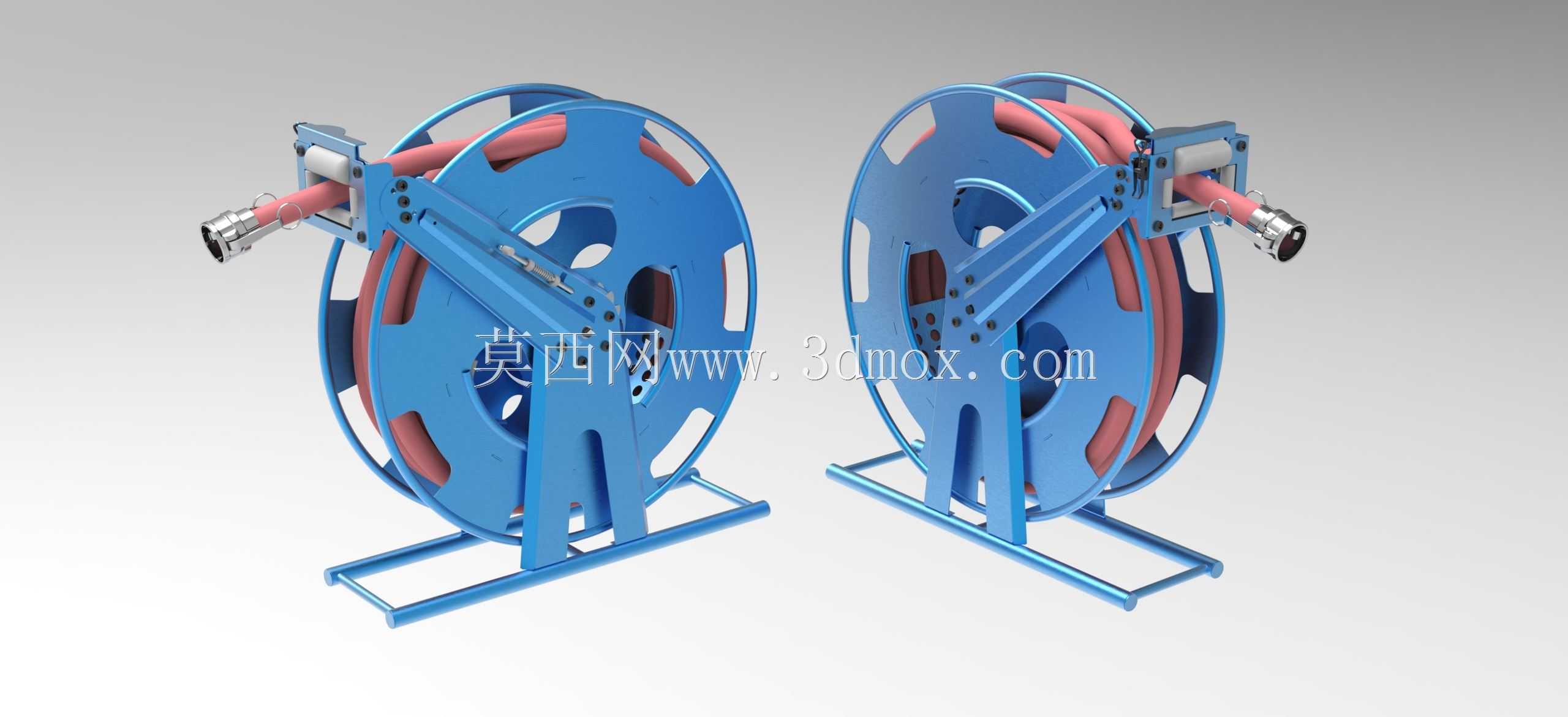

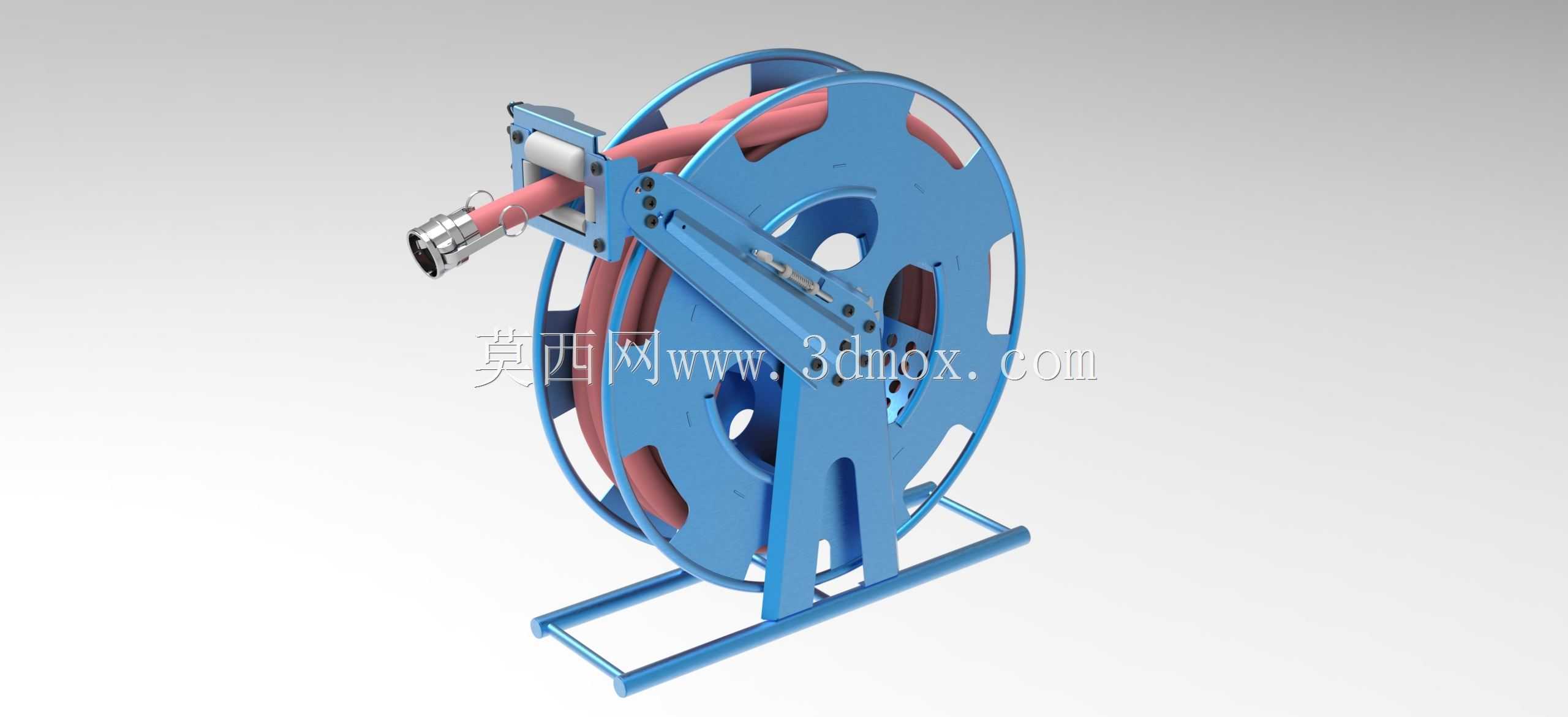

　　这款1.5寸通径的不锈钢软管卷盘，主要面向燃油加注、流体输送场景的管路收纳需求，在车间燃油中转、户外作业临时供油、设备维保油料补给等场景中，能够解决长距离软管随意拖拽导致的磨损、打结、碾压破损问题，同时规整作业区域管路排布，避免管路杂乱带来的绊倒安全隐患。从结构设计逻辑来看，整体采用框架式支撑结构，底部的U型落地支架采用折弯成型工艺，与两侧卷盘护板通过螺栓组刚性连接，保证卷盘满载软管状态下的放置稳定性，支架底部预留安装孔位，既可以直接放置在平整地面使用，也可以通过膨胀螺栓固定在墙面、设备机架或者移动作业小车上，适配不同的安装场景需求。卷盘的核心回转部分采用中空轴设计，介质通路从回转接头处接入，避免软管随卷盘转动时出现管路扭结，

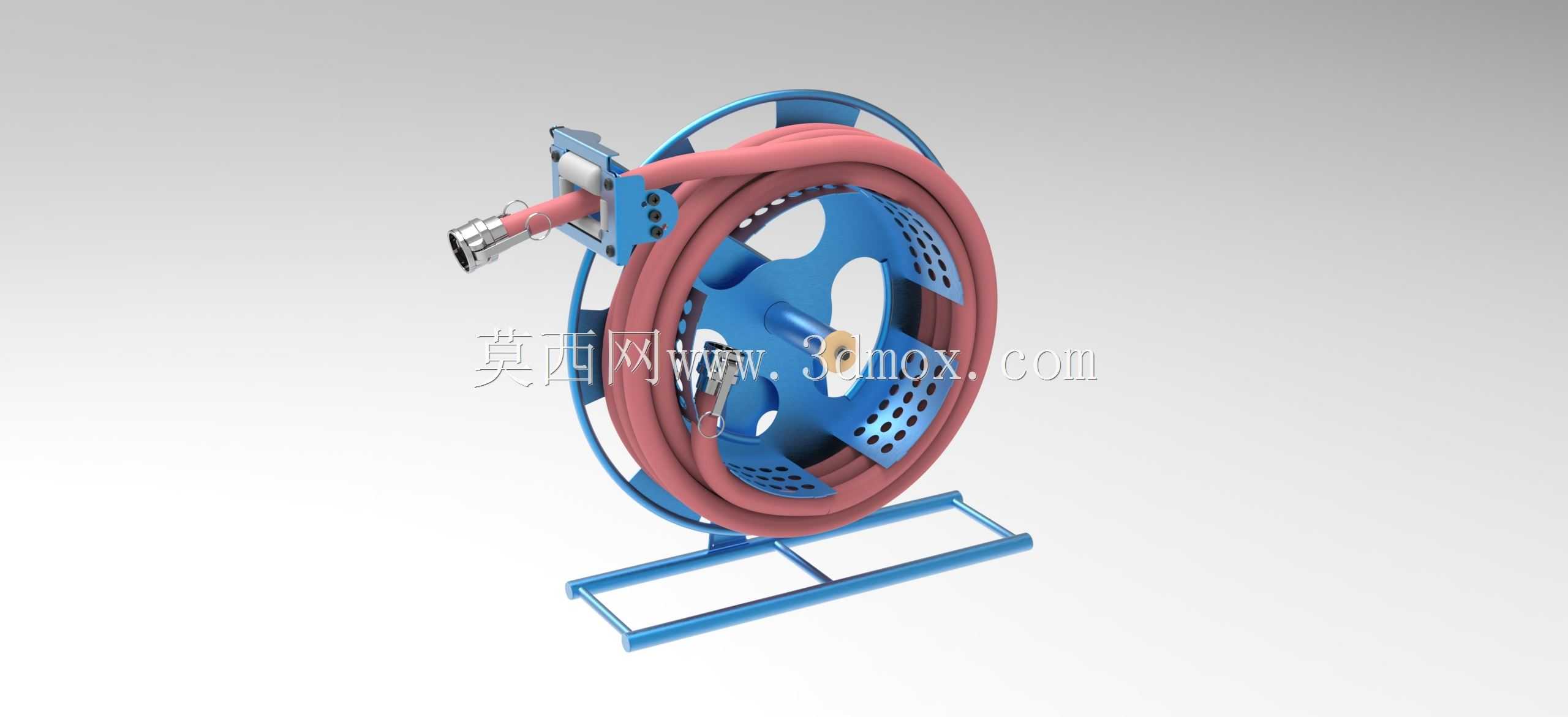

　　回转接头的密封结构适配燃油类介质的相容性要求，长期转动下也不会出现渗漏问题。卷盘两侧的圆形护板做了等距减重孔设计，在保证护板结构强度、能够约束软管轴向窜动的前提下，尽可能降低卷盘自身重量，减少回转时的转动惯量，操作时收放软管的力度更轻盈。摇臂位置集成了自锁式止动机构，当软管拉出到所需长度后，机构可以自动锁止卷盘回转，不需要额外设置固定销，使用时轻拉软管即可触发解锁，单手就可以完成收放操作，适配单人作业的操作需求。卷盘的管路导向架做了圆弧过渡处理，软管收卷过程中导向架可以引导软管整齐排布在卷盘筒体上，避免出现软管叠层、偏卷导致的卡滞问题，导向架与软管接触的位置做了圆角钝化处理，不会划伤软管外层的防护层，延长软管的使用寿命。

　　从安装边界尺寸来看，卷盘整体宽度适配1.5寸通径软管的弯曲半径要求，收卷状态下软管不会出现过度折弯导致的管路通径变小、介质流动阻力增大的问题，卷盘筒体的直径经过核算，能够容纳额定长度的1.5寸燃油软管，同时保证最内层软管的弯曲半径在软管允许的最小弯曲半径以上，避免软管长期处于小半径折弯状态出现内层开裂、钢丝增强层疲劳失效的问题。在实际选型适配时，需要注意安装位置预留足够的操作空间，保证软管拉出方向没有结构遮挡，同时安装基面的承载能力需要满足卷盘满载软管后的总重量要求，避免固定结构失效。这款卷盘的结构设计没有采用多余的复杂零件，所有钣金件都采用常规折弯、冲压工艺即可加工，回转部件的零件都是通用标准件，

　　后期维护时只需要定期检查回转接头的密封件磨损情况、止动机构的弹簧弹力即可，维护成本较低，适合在各类需要频繁收放燃油输送软管的作业场景中使用，相比固定式管路排布，搭配卷盘的软管可以灵活调整输送距离，作业完成后收回软管不会占用过多的存放空间，也能减少软管暴露在外界环境中出现的老化、磕碰损伤问题。
