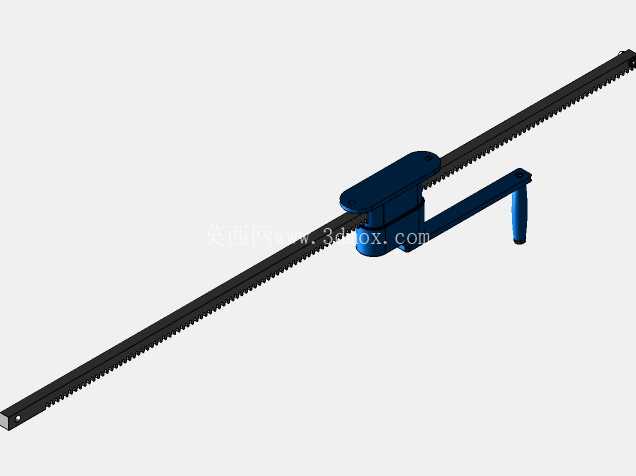

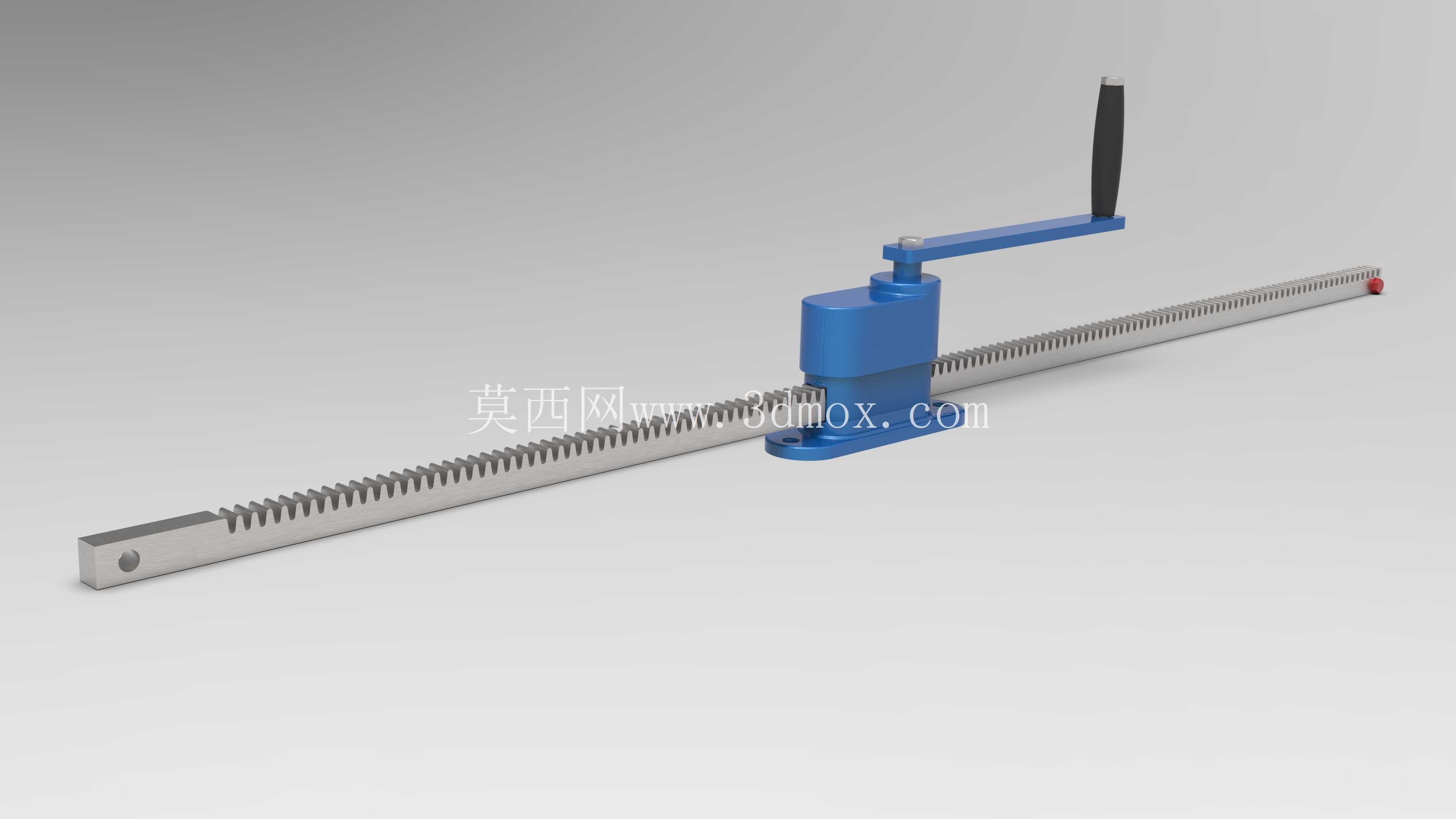

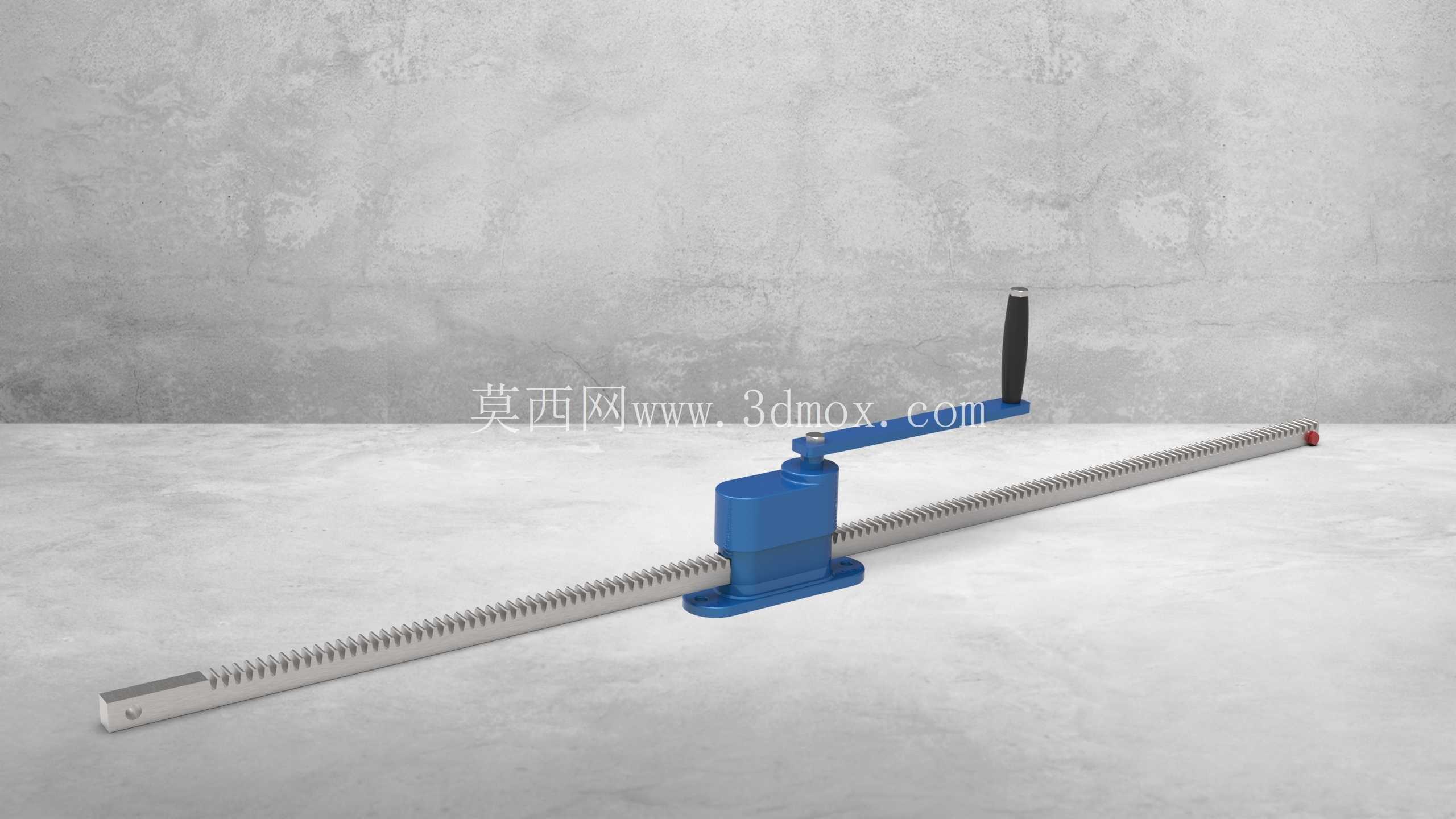

壁挂式齿条手动起重顶升作业装置

在车间重型工装移位、建筑施工构件临时支撑这类作业场景里，经常会遇到作业空间受限、无法布置常规立式顶升设备的工况，壁挂式齿条顶升装置就是针对这类场景开发的手动作业机具。和常见的立式螺旋千斤顶、液压千斤顶不同，这款装置采用壁挂式安装逻辑，不需要在作业面下方预留放置千斤顶的竖向空间，可直接固定在墙面、立式钢结构立柱这类垂直承载基体上，通过齿条的直线伸缩完成水平方向的推拉、垂直方向的支撑顶升作业，适配很多常规顶升设备无法覆盖的狭窄作业位。

从功能实现逻辑来看，这套装置核心是通过摇臂输入手动扭矩，经内部齿轮副减速增扭后，驱动长齿条做直线往复运动，齿条端部的连接孔可根据作业需求加装不同的顶头、拉爪接头，既可以对重型容器、工业设备做水平方向的位置微调，比如车间内大型罐体安装时的对位推移、生产线重型模组的位置校准，也可以在垂直方向承担静态支撑负载，比如建筑施工中模板体系的临时顶撑、设备检修时部件的承重托举。整套机构没有复杂的液压、电控元件，纯机械传动的结构可靠性极强，在无电源、潮湿多尘的恶劣作业环境下也能稳定工作，不会出现液压泄漏、电路故障这类问题，日常维护仅需定期在齿条齿面、齿轮啮合处涂抹润滑脂即可，运维成本极低。

设计层面上，这套装置的主体承载壳体采用一体式铸造成型，齿轮安装腔、齿条导向槽在铸造时一次成型，减少了拼接装配带来的累积误差，壳体上预留的壁挂安装孔可直接通过膨胀螺栓或焊接方式固定在承载基体上，安装时需要保证齿条伸缩方向与负载作用方向同轴，避免齿条承受额外的径向弯矩，加速齿面磨损或导致齿条变形。长齿条采用调质合金钢加工，齿面经过高频淬火处理，硬度达到HRC45-50，既能承受大吨位的轴向负载，也具备足够的耐磨性，齿条侧面加工有导向平面，和壳体内部的导向槽配合，保证伸缩过程中不会出现偏转、卡滞问题。摇臂组件采用可拆卸设计，非作业状态下可以将摇臂拆下，避免突出的杆件影响车间通行、造成磕碰风险，摇臂与齿轮输入轴之间采用方榫连接，传递扭矩可靠，拆装操作便捷。

从安装边界和尺寸适配来看，这款装置的齿条行程覆盖600mm到1200mm区间，选型时需要根据实际作业的最大位移量确定齿条长度，避免出现行程不足无法完成作业、或是齿条过长导致安装后伸出段干涉周边设备的问题。安装时需要确认壁挂基体的承载能力，墙体或立柱的强度必须大于装置额定负载的1.5倍以上，固定螺栓需要采用高强度膨胀螺栓，数量和排布严格按照承载要求布置，避免作业过程中装置脱落引发安全事故。齿条伸出作业时，最大伸出长度不能超过齿条上标注的安全刻度线，要保证壳体内始终保留足够长度的齿条啮合段，防止齿条从壳体中脱出、负载突然下坠。日常使用前需要检查齿面是否有异物卡滞、固定螺栓是否松动，摇臂转动是否顺畅，确认无异常后再加载作业，加载过程中要均匀施力，避免突然猛压摇臂造成冲击负载，损坏齿轮或齿条结构。

对于结构设计从业者来说，建模时需要重点关注齿轮与齿条的啮合间隙控制，间隙过大会导致作业时出现明显的回程空程，影响微调精度，间隙过小则会导致传动卡滞、磨损加剧，一般将啮合侧隙控制在0.1-0.2mm区间即可适配手动作业的精度需求。齿条的导向结构需要做足够的长度，保证齿条在全行程伸缩过程中都有两点以上的导向支撑，避免齿条伸出较长时出现下垂变形，影响传动顺畅度。壳体的安装孔位需要做沉台设计，保证螺栓安装后头部不会突出壳体表面，和齿条运动路径产生干涉。
