PSG33系列液滴分离器结构设计

　　在工业通风、油气处理、空调净化以及化工尾气处理的管路系统中，夹带在气流中的液滴如果不做有效脱除，轻则造成下游管路积液腐蚀、滤芯提前堵塞，重则会影响后端动力设备的运行稳定性，甚至引发液击损伤叶轮等核心部件，液滴分离器就是承担这一气液分离职能的核心组件，PSG33系列的结构设计完全适配APS Arosio系统的组装要求，可直接嵌入对应规格的风道或处理段框架内，不需要额外做大规模的结构改制。

　　从实际使用场景来看，这类板框式液滴分离器常被用在组合式空调机组的挡水段、喷漆房的漆雾预处理段、空压机站的后置气液分离段，还有化工行业尾气排放前的液沫截留工位，和传统的丝网除沫器相比，这种带竖向导流薄片的结构风阻更低，不容易被纤维类杂质堵塞，日常维护只需要抽出框架做高压冲洗即可，不需要频繁更换内部耗材，在大通风量的工况下运行稳定性更突出。

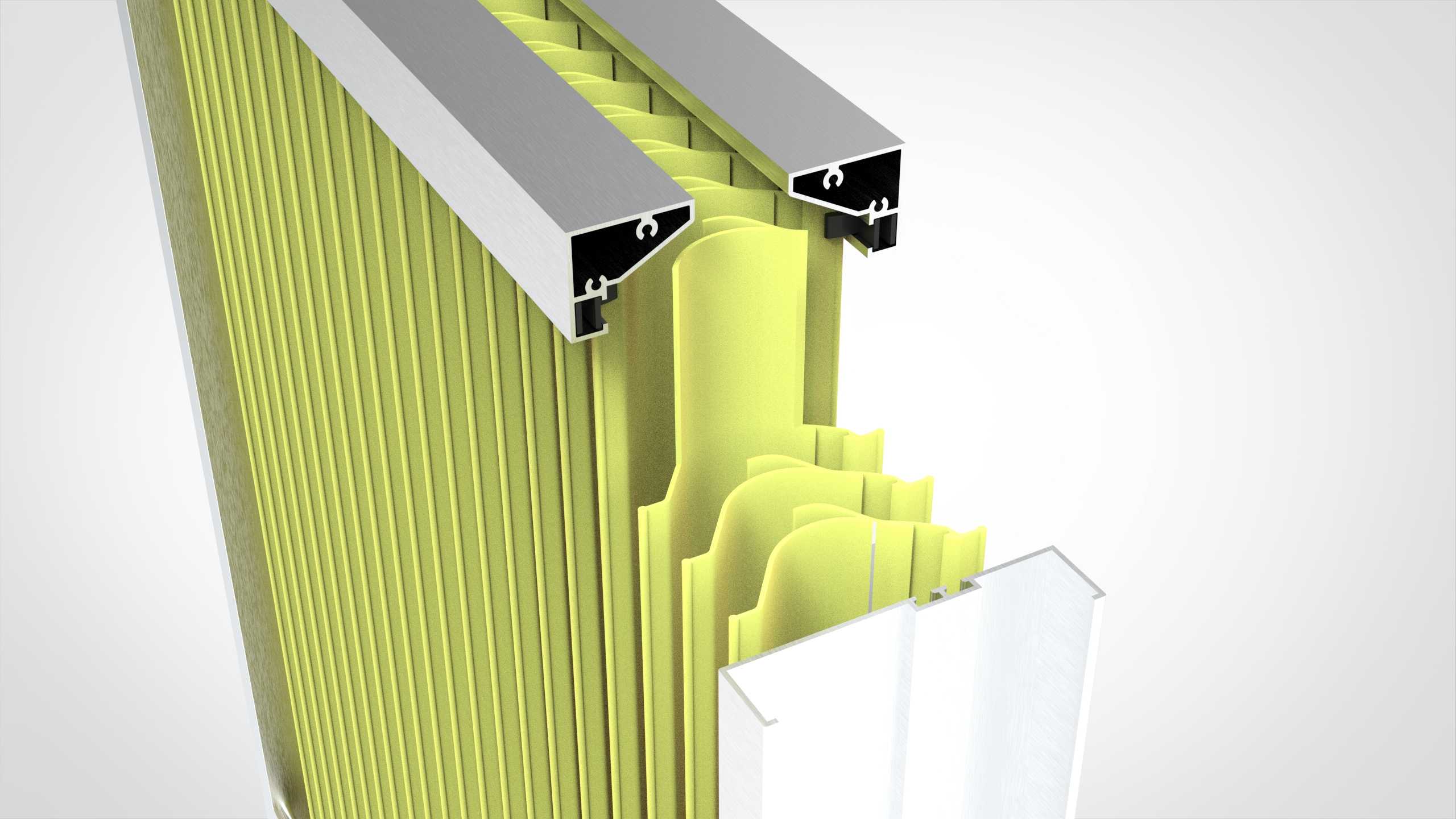

　　设计层面上，这款分离器采用分体式双段薄片排布结构，整体外框为一体式折边金属型材，边框上预留的安装孔位完全匹配标准法兰的连接尺寸，安装时只需要将框架嵌入对应风道的预留槽位，用压条或者螺栓紧固即可完成固定，不需要现场做额外的焊接或者裁切作业。内部的分离薄片采用等间距平行排布，薄片表面做了特殊的折角导流设计，当夹带液滴的气流以一定流速穿过薄片间隙时，气流会在折角处发生流向偏转，密度更大的液滴会在惯性作用下撞击到薄片表面，随后顺着薄片表面的导流沟槽向下汇集，最终从框架底部的排液槽流出，实现气液两相的分离，这种结构对10微米以上的液滴脱除效率可以达到90%以上，同时整板的运行风阻可以控制在120Pa以内，不会给前端的送风风机造成过大的负载压力。

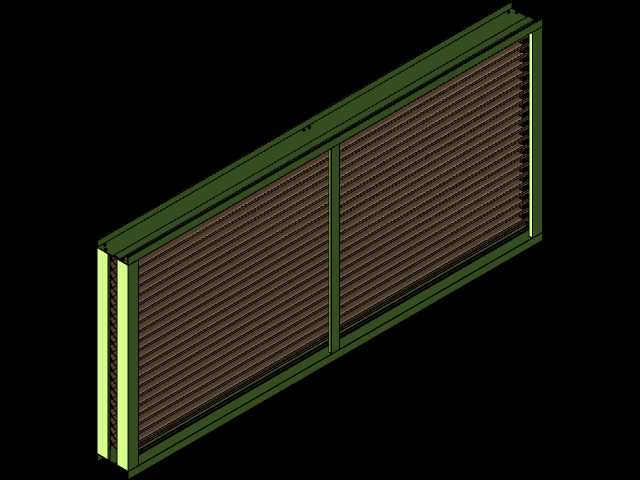

　　从安装边界尺寸来看，这款分离器采用竖装式长条形结构，整体厚度控制在常规过滤器的标准厚度范围内，可以和同规格的初效、中效过滤器共用安装框架，在做设备升级改造时不需要调整原有设备的框架尺寸，大幅降低现场改造的工作量。外框的侧边做了密封胶条的预留卡槽，安装时嵌入对应的密封胶条就可以避免气流从边框缝隙处短路，保证所有处理气流都必须穿过分离薄片区域，避免出现液滴逃逸的情况。薄片的固定方式采用嵌入式卡槽固定，不需要额外的粘接或者铆钉固定，长时间运行不会出现薄片移位、变形的问题，即使在气流流速出现波动的工况下，也不会产生薄片震颤引发的异响或者结构损坏。

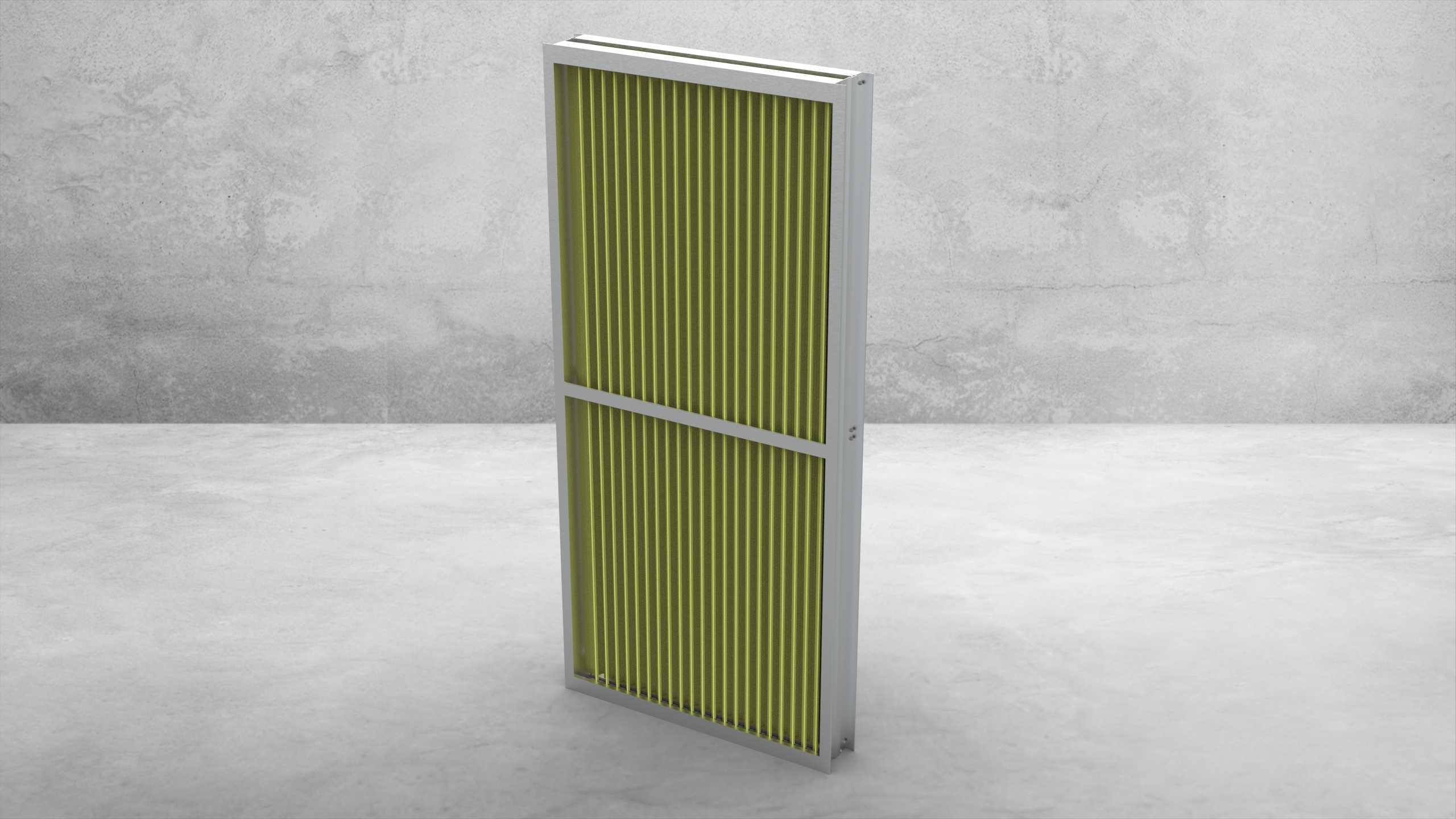

　　在结构细节处理上，框架的所有折边位置都做了圆角钝化处理，避免安装维护过程中划伤操作人员，底部的排液槽采用倾斜式设计，汇集的液体可以顺着坡度自然流向排液口，不会在框架内部形成积液，减少长期运行过程中积液滋生细菌或者腐蚀框架的风险。双段式的薄片排布设计，是在整体高度方向上设置了中间加强横梁，既可以提升整板的结构强度，避免大尺寸薄板在高风速下出现变形，也可以将上下两段的薄片做独立固定，单段薄片出现损坏时可以单独更换，不需要整体报废整个分离器，降低后期的维护成本。

　　针对不同工况的适配性，这款分离器的薄片间距可以根据实际处理的液滴浓度做对应调整，在液滴含量较高的工况下可以适当加大薄片间距，降低堵塞风险，在对分离精度要求更高的工况下可以缩小薄片间距，提升小粒径液滴的脱除效率，整体结构的模块化程度很高，不需要改动外框结构就可以完成内部薄片的参数调整，适配不同行业的使用需求。和同类产品相比，这种板框式结构的安装方向兼容性更强，既可以竖向安装在竖直风道内，也可以横向安装在水平风道内，只需要调整排液口的方向就可以满足不同安装姿态下的排液需求，不会因为安装方向的问题导致积液无法排出。
