三丰带表卡尺200mm量程测量工具

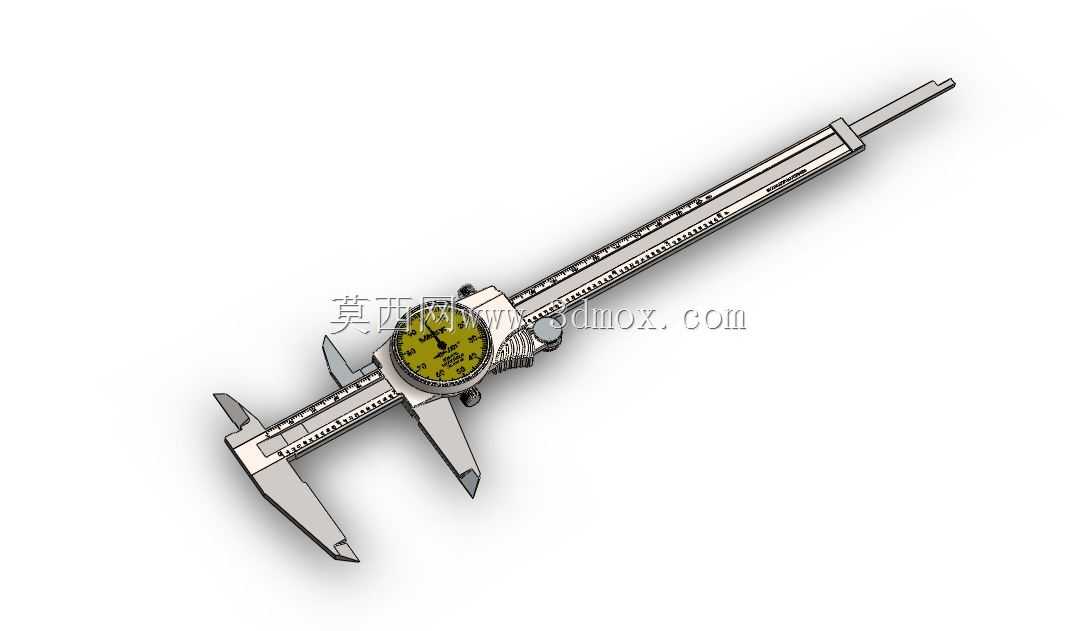

　　这款带表式游标卡尺的建模还原，完全围绕机加工现场的实际使用需求展开，没有做多余的外观修饰，所有结构都对应实物的功能逻辑。量程覆盖0到200毫米的测量范围，足够应对普通车间里绝大多数轴类、孔类、台阶件、深度尺寸的检测需求，不管是普通车床的首件尺寸校验、铣床加工后的工件尺寸复核，还是装配环节的配合尺寸核对，这个量程段的卡尺都是一线操作工人随身配备的高频用量具。

　　从结构设计逻辑来看，带表结构替代了传统纯游标卡尺的刻线读数方式，主尺上的粗刻度配合表盘的指针细分读数，能把读数误差控制在0.02毫米的精度区间，相比纯游标卡尺，能大幅降低工人长时间读数带来的视觉疲劳，也能减少新人读错刻线的概率。建模的时候特意还原了尺身的导轨配合结构，尺框和主尺的滑动配合面做了对应的间隙补偿结构，对应实物上的调节滚轮，滑动的时候能保持合适的阻尼，不会出现松旷卡滞的情况，保证测量时量爪贴合工件不会出现偏移。

　　量爪部分的结构做了精准还原，外侧的两个量爪用于测量工件的外径、外形尺寸，刃口部分做了对应的倒角处理，贴合工件的时候不会因为棱边刮伤工件表面，也能保证和圆柱面、平面的贴合度；内侧的量爪用于测量内孔、槽宽这类内尺寸，量爪的厚度对应实物的标准尺寸，测量内孔的时候不需要额外做厚度补偿计算，读数直接对应实际尺寸；尺身尾部的深度测量杆，和主尺的端面保持齐平的基准，测量盲孔深度、台阶高度的时候，只要把主尺端面贴紧工件基准面，滑动尺框让深度杆触到测量面，就能直接读出尺寸，不需要额外换算。

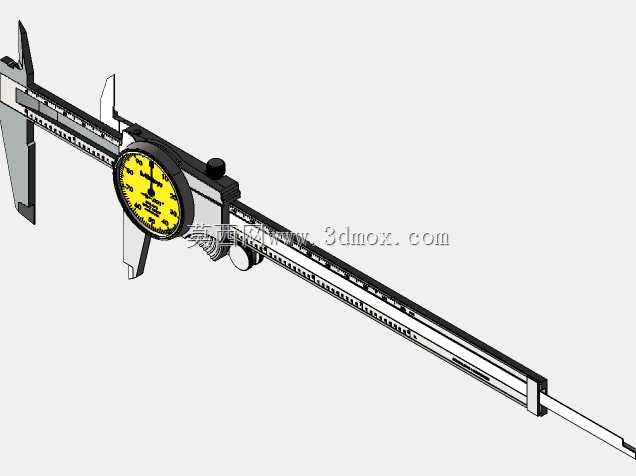

　　表盘部分的结构还原了防护表蒙、锁紧螺钉、指针归零结构，表圈可以转动调整表盘零位，对应实物使用前的归零校准操作，尺框上的锁紧旋钮可以在测量完成后锁死尺框位置，方便取下卡尺读数，避免移动过程中尺框滑动导致读数变化。整个尺身的外形尺寸完全参照实物比例，总长度控制在280毫米左右，尺身宽度16毫米，厚度6毫米，握持的时候尺身刚好贴合手掌，重量分布均匀，长时间手持测量不会出现偏重累手的情况。

　　从应用场景来说，这类带表卡尺除了机加工车间的现场检测，也适用于五金来料检验、模具修配尺寸核对、3D打印件的尺寸校验、学生金工实习的测量操作，相比数显卡尺，它不需要电池供电，不会因为车间切削液、油污的侵蚀出现电路故障，抗恶劣环境的能力更强，在有冷却液、金属粉尘的加工现场，稳定性比数显款更高，日常维护只需要定期清洁导轨、加注少量轻质润滑油就能保持顺滑的滑动手感，不需要做复杂的校准维护。建模的时候所有配合面的尺寸都做了公差匹配，尺框和主尺的配合间隙控制在0.01毫米以内，和实物的装配公差保持一致，滑动的时候不会出现晃动，量爪的测量面做了平面度的还原，两个测量面贴合的时候没有可见缝隙，对应实物测量面的研磨精度，保证测量的时候不会因为测量面不平整带来系统误差。深度测量杆和尺身的导向槽配合紧密，伸出的时候不会出现偏摆，测量深孔深度的时候不会因为杆体歪斜导致读数偏大。
