带氮气储液罐可调式悬架减震结构

项目分类:通用机械零部件 发布时间:2024-02-04 ID:733213
  • 带氮气储液罐可调式悬架减震结构
  • 带氮气储液罐可调式悬架减震结构
  • 带氮气储液罐可调式悬架减震结构
  • 带氮气储液罐可调式悬架减震结构
  • 带氮气储液罐可调式悬架减震结构
  • 带氮气储液罐可调式悬架减震结构
  • 带氮气储液罐可调式悬架减震结构

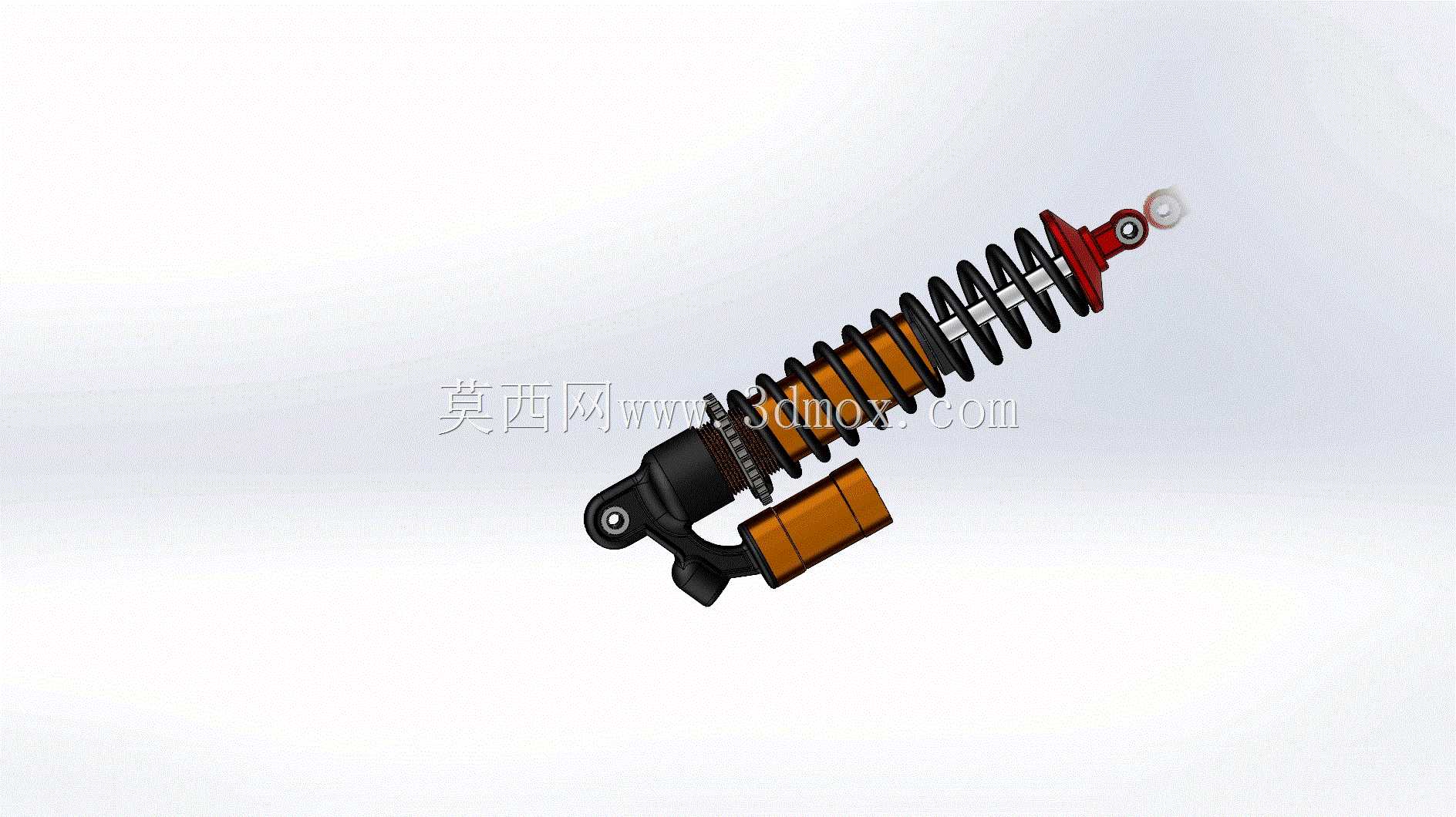

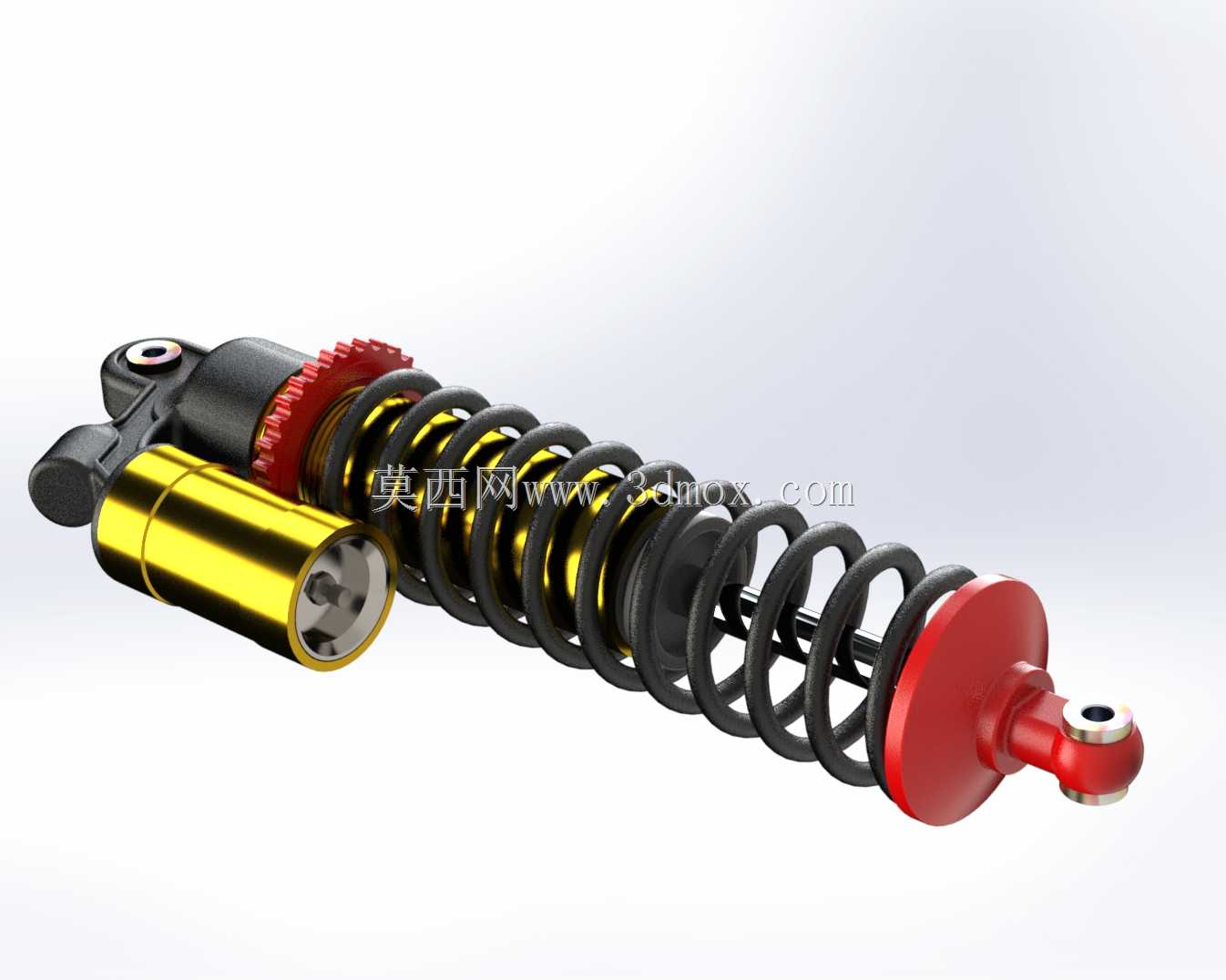

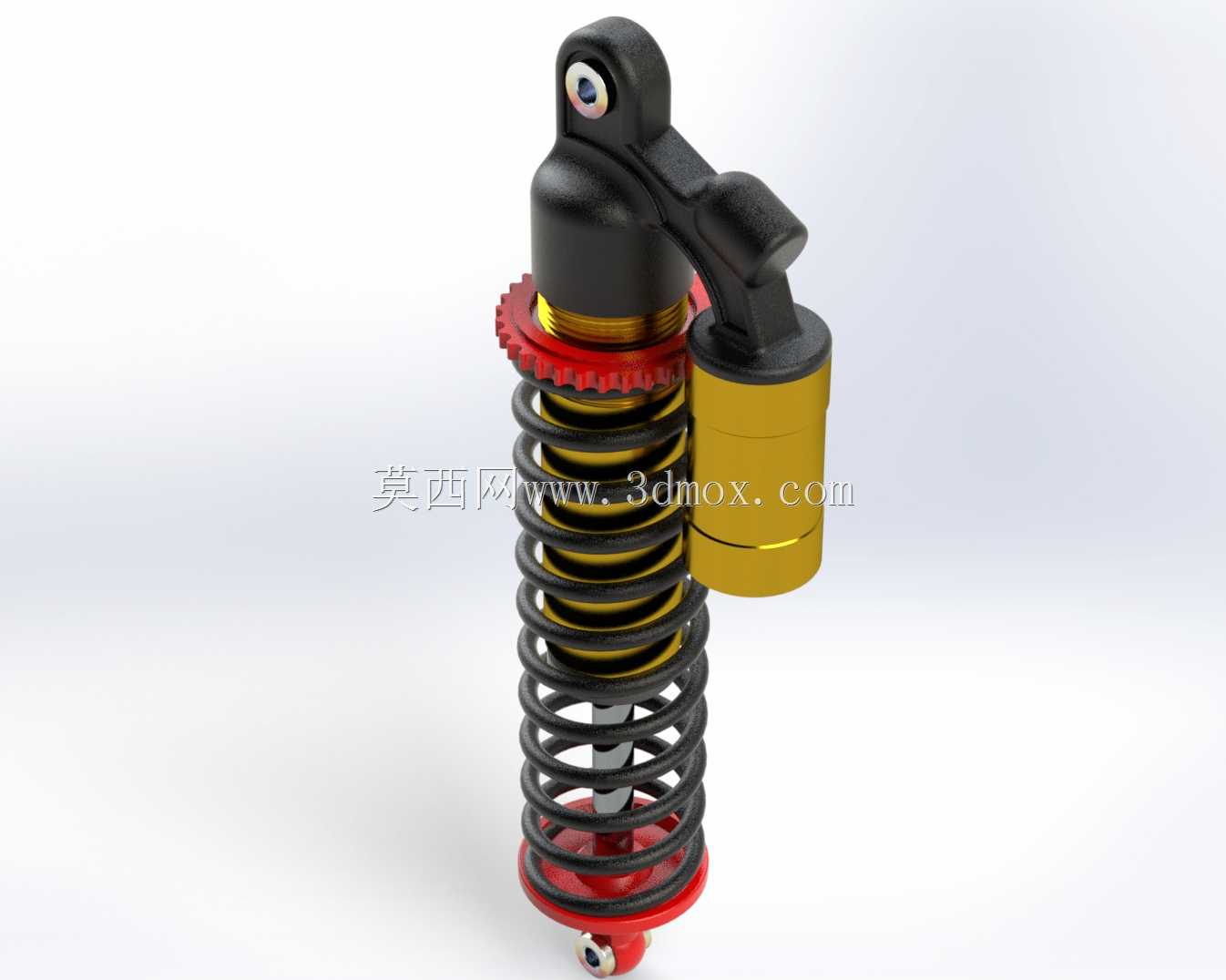

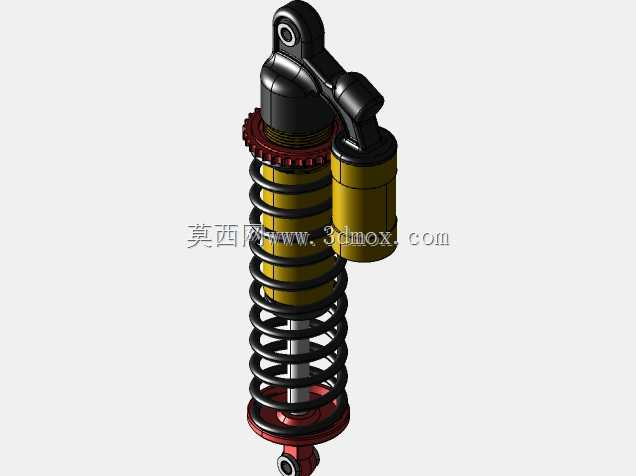

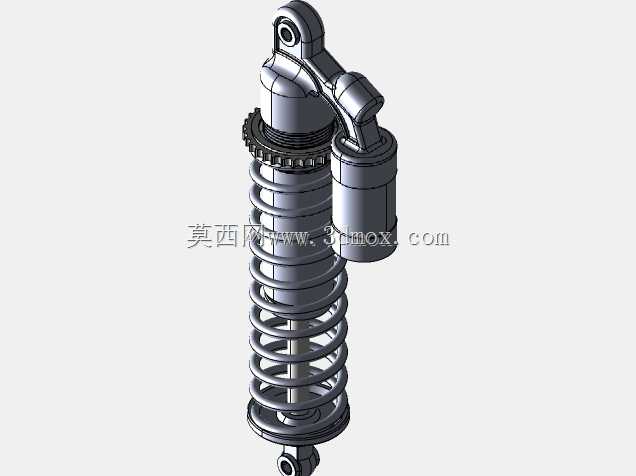

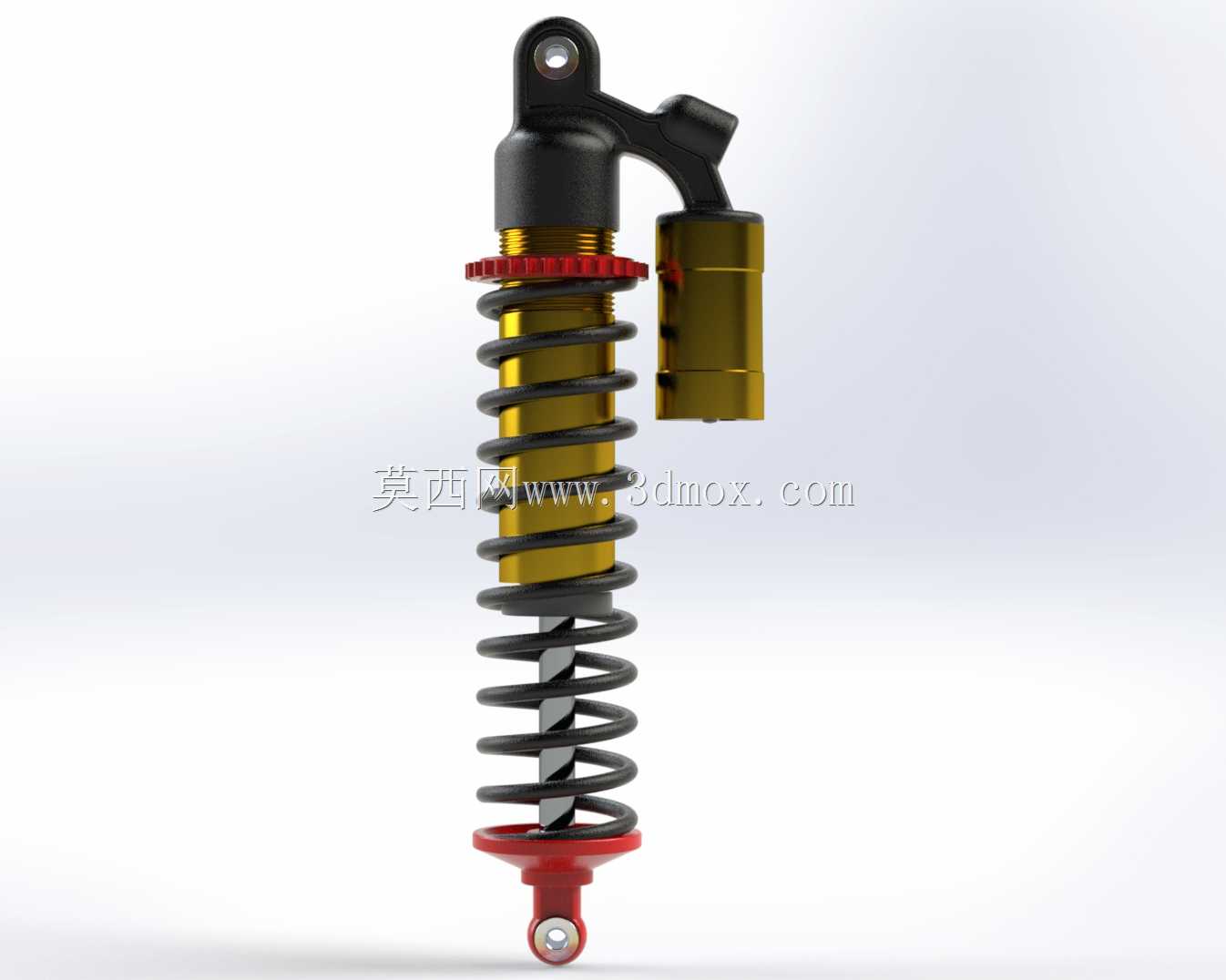

  在越野车辆、改装乘用车以及非道路工程作业车辆的底盘系统中,悬架减震部件的性能直接决定了行驶过程中的滤震表现与操控稳定性,这款带外置氮气储液罐的可调减震结构,正是针对大冲击载荷、连续颠簸工况下的性能衰减问题做的针对性结构设计。不同于常规的油液内置式减震器,这款结构将储液气室独立外置,通过侧置的连通管路与主工作缸体连接,主缸体外部嵌套等节距圆柱螺旋压缩弹簧,弹簧两端分别抵接上下安装座的限位端面,上端安装座集成阻尼调节旋钮与车身连接铰点,下端安装座设置叉型或吊耳式连接结构,用于与下摆臂或转向节做刚性连接。

  从实际使用场景来看,这类减震结构多用于需要频繁应对长行程冲击的工况,比如非铺装路面行驶的越野车辆,连续起伏路面下减震器会频繁做长距离伸缩,常规内置气室的减震器在油液高速往复流动时容易出现气蚀、泡沫化问题,导致阻尼力快速衰减,也就是常说的减震器“热衰”,而外置氮气储液罐的设计,将高压氮气与工作油液通过浮动活塞做物理隔离,避免油液在高速往复运动中混入气体,即使长时间连续工作,阻尼输出的一致性也能保持稳定。

  设计过程中首先要明确安装边界的约束,上下安装铰点的中心距在静载状态下需要匹配原车悬架的行程参数,主缸体的外径要避开转向过程中与轮胎、轮拱内衬的运动干涉,外置储液罐的安装位置需要考虑固定支架的强度,同时要避开排气系统的高温辐射区域,避免储液罐内的氮气因为环境温度异常升高导致内部压力波动,影响阻尼特性。螺旋弹簧的刚度匹配需要结合车辆的整备质量、轴荷分配来计算,弹簧的线径、中径、有效圈数都要经过刚度校核,保证静载状态下的车身高度处于设计区间,同时在极限压缩工况下弹簧不会并圈,避免刚性冲击传递到车身。

  阻尼调节结构设计在减震器上端的旋钮位置,通过旋转旋钮可以改变内部节流阀片的通流面积,从而调整压缩与回弹行程的阻尼力大小,适配不同的载重状态与路面条件:比如在铺装路面行驶时可以调大阻尼,提升车身的支撑性,减少过弯侧倾与刹车点头;在非铺装路面行驶时可以调小阻尼,让减震器的伸缩更顺畅,更好地过滤路面的细碎颠簸。主工作缸的活塞上设置了多组不同孔径的节流孔,配合不同厚度的阀片组合,实现压缩行程与回弹行程的阻尼力差异化匹配,通常回弹行程的阻尼力要大于压缩行程,这样可以在弹簧回弹时提供足够的拉拽力,避免弹簧出现多余的往复弹跳。

  从结构细节来看,活塞杆的表面做了硬质镀铬处理,表面粗糙度控制在Ra0.4以下,配合主缸口的多道油封与防尘套结构,避免泥沙、水渍进入缸体内部划伤密封件与缸壁,延长部件的使用寿命。外置储液罐与主缸体的连接管路采用高压金属油管,接头处使用球面密封结构,能够承受大压力下的油液冲击,不会出现渗漏问题。上下安装铰点都采用了橡胶衬套或球铰结构,既可以传递减震器的轴向力,又能缓冲小幅度的径向振动,避免硬连接带来的异响与应力集中问题。

  在三维建模过程中,需要重点关注各个运动部件的行程干涉检查:当减震器处于极限压缩状态时,弹簧的并圈间隙、储液罐与主缸体的相对位置、活塞杆缩入缸体的长度都要做运动仿真验证,同时要校核安装支架的结构强度,在最大冲击载荷下支架的应力不能超过材料的屈服强度,避免出现断裂失效。整个结构的所有配合尺寸都要遵循机械设计的公差配合标准,比如活塞杆与导向套的配合采用H7/f6的间隙配合,既保证活塞杆可以顺畅滑动,又不会因为间隙过大导致油液渗漏。
