六叶片静音环形螺旋推进桨结构设计

　　这款六叶片环形螺旋推进结构，最初的设计切入点是解决常规开放式螺旋桨在近距作业场景下的安全隐患与气动噪音问题，在多旋翼无人机、桌面静音风扇、小型涵道推进装置的结构选型中，这类封闭环式桨叶的适配性正在逐步提升。从实际应用场景来看，常规开放式桨叶在消费级无人机室内作业、桌面循环扇近距离使用、小型水下推进器浅滩运行时，很容易因为触碰外物造成桨叶断裂、设备损坏甚至人员划伤，而环形结构的外沿连续封闭环相当于给所有叶片加了一层一体化的防护边框，不需要额外加装独立的桨叶保护罩，既减少了额外配件带来的装配公差累积，也能降低整体结构的迎风阻力。

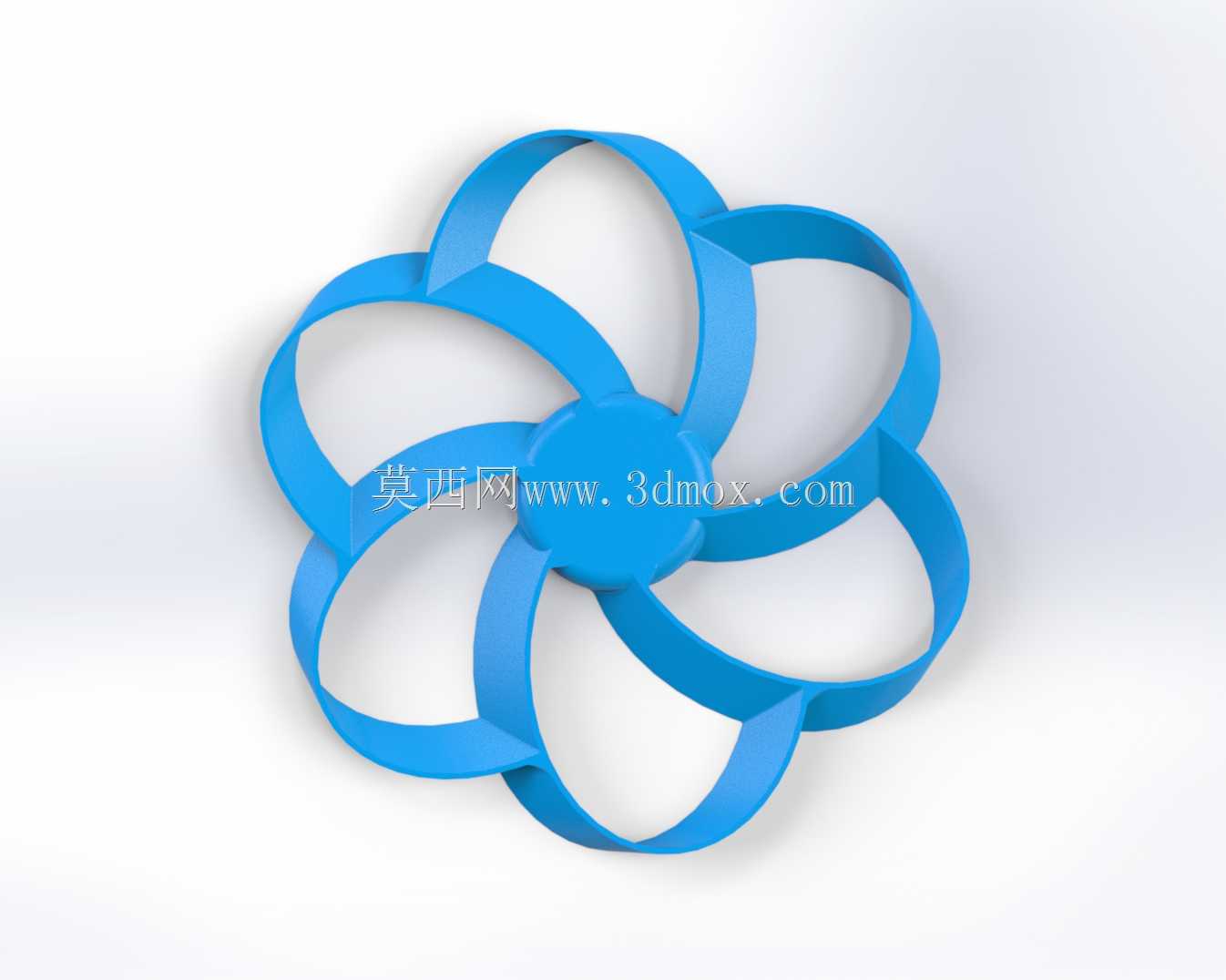

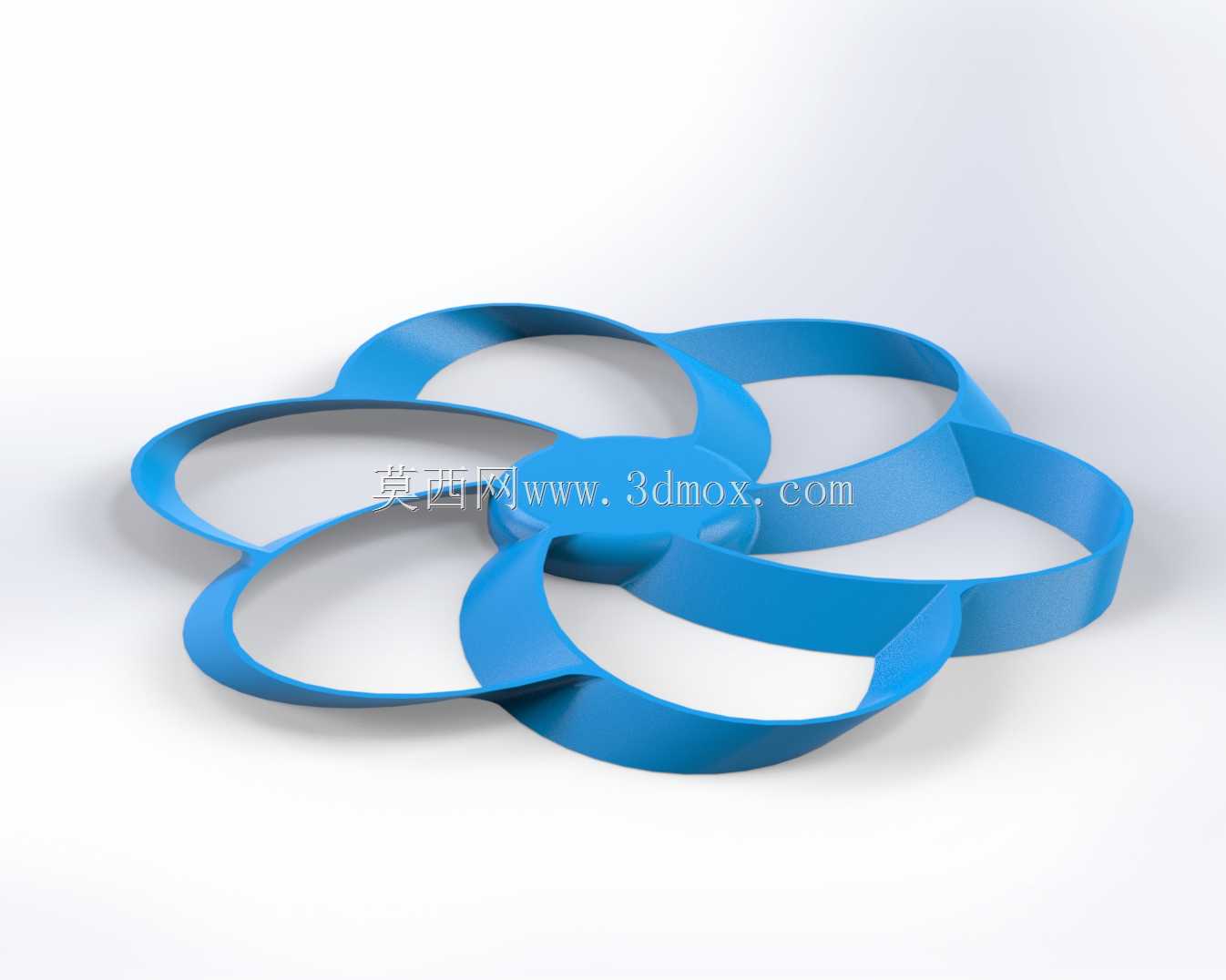

　　从功能特性上看，六个叶片沿中心轮毂周向均匀分布，每片叶片的翼型截面从根部到环向连接端做了连续的扭转角渐变，根部安装角偏大以适配轮毂处较低的线速度，外端与环形边框衔接处安装角收窄，匹配外圈更高的线速度，保证整个桨盘面上的气流做功均匀，避免常规桨叶外端涡流耗散过大的问题。环形边框本身除了防护作用，还能约束叶尖涡流的径向扩散，把常规桨叶叶尖处逸散的涡流约束在环体内部，降低气动紊流带来的高频噪音，实际运行时的声压级比同直径、同转速的开放式三叶桨低4-6分贝，在近距离使用场景下的静音感知提升非常明显。

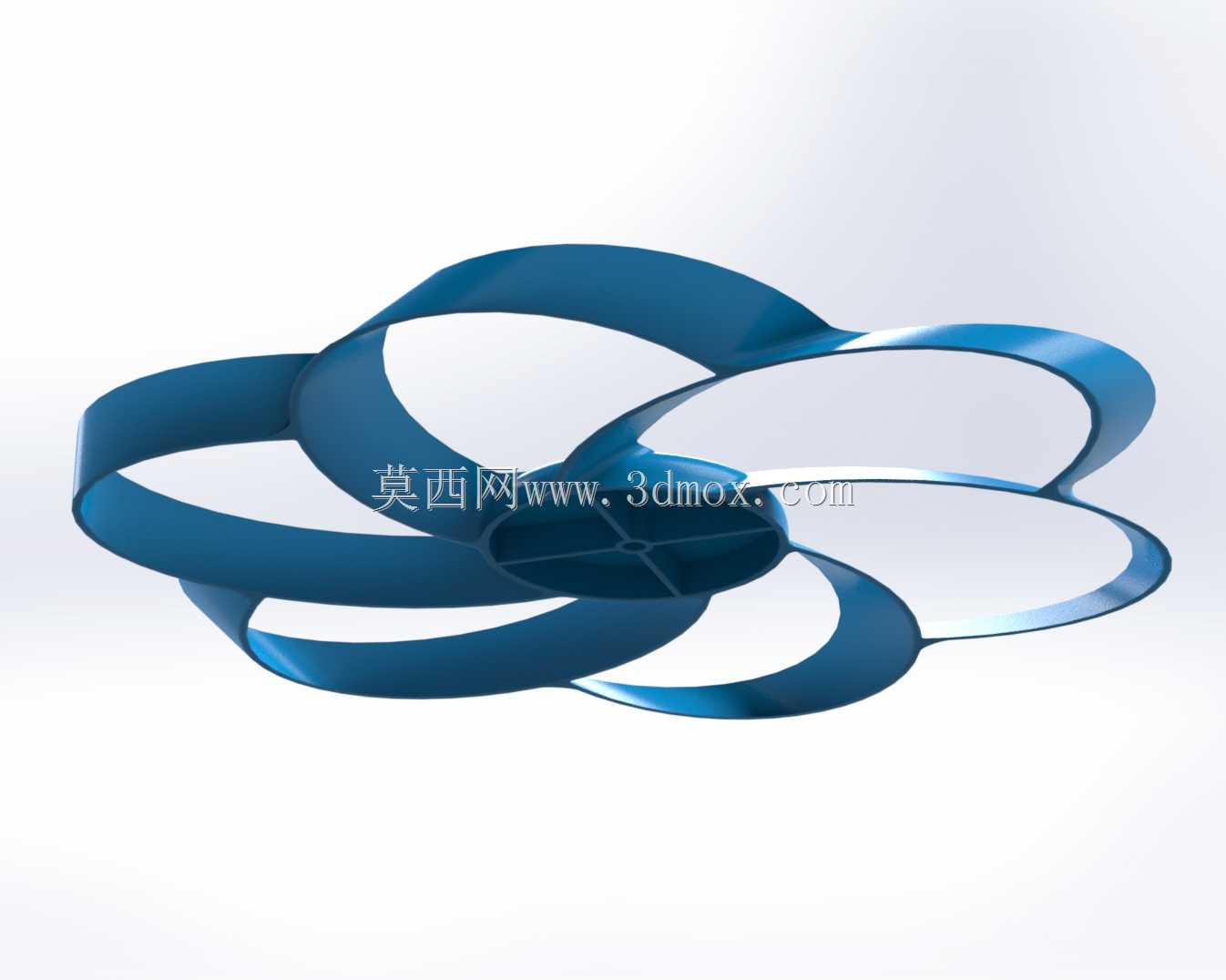

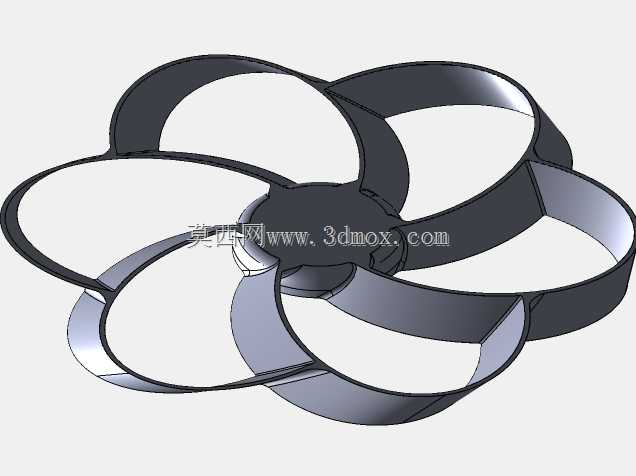

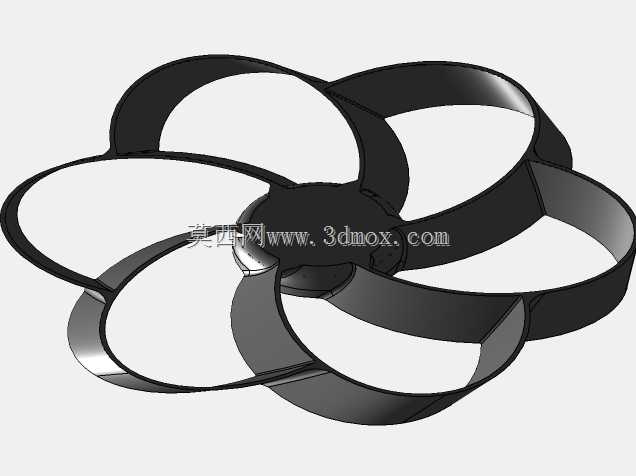

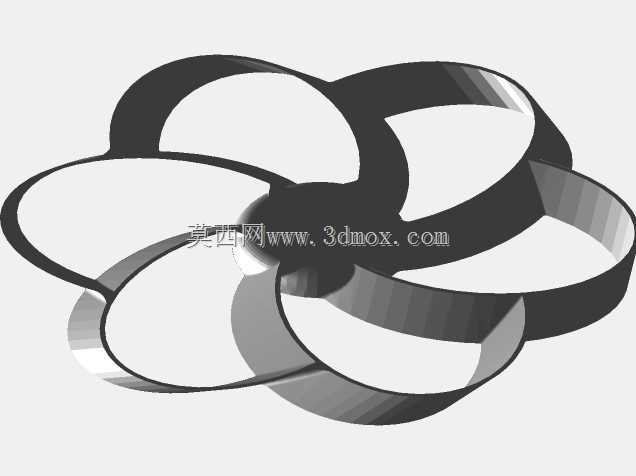

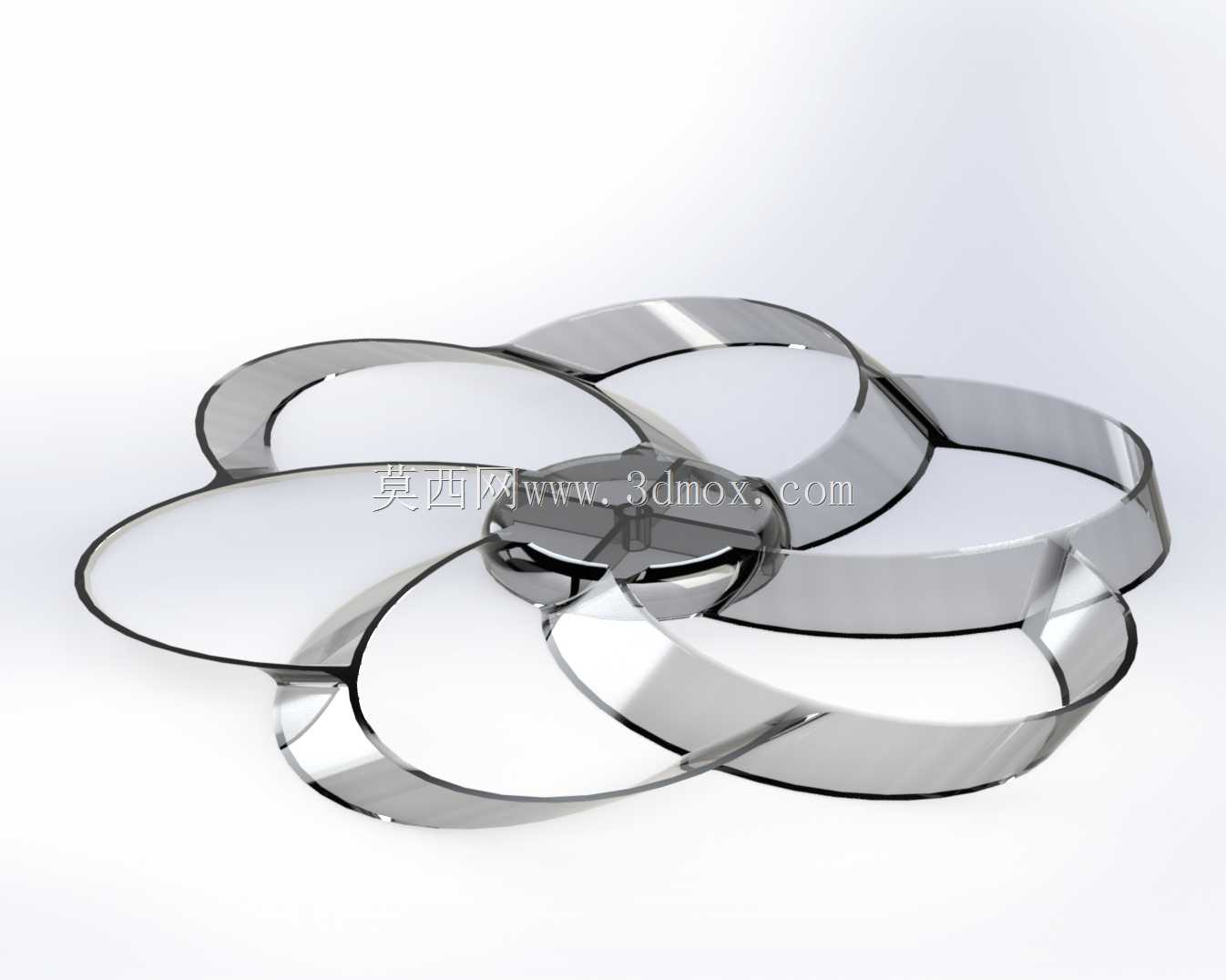

　　设计思路上，整个结构采用一体化成型逻辑，中心轮毂处预留标准的电机轴安装孔位，孔壁做了D型切边来传递扭矩，避免单纯过盈配合在高转速下出现打滑。六个叶片与中心轮毂、外环形边框的衔接处都做了大圆角过渡，减少应力集中，不管是采用注塑工艺批量生产，还是采用3D打印做样件验证，都能避免衔接处的成型缺陷。叶片的翼型选用低速高升阻比的薄翼型，厚度从根部到外端逐步减薄，在保证结构强度的前提下尽可能降低转动惯量，减少电机启动和变速时的扭矩负载。外环形边框的截面做了流线型修型，不是简单的矩形截面，而是顺着气流方向做了圆弧过渡，避免环体本身带来额外的风阻。

　　从安装边界来看，这款桨叶的整体外接圆直径适配常规22系列、28系列小型外转子无刷电机的安装尺寸，中心安装孔的孔径、孔深与常规航模动力轴的标准尺寸匹配，安装时不需要额外定制转接件。桨叶的轴向总厚度控制在较小范围内，安装到电机轴上之后，突出电机端面的尺寸不会超过常规同推力开放式桨叶的轴向尺寸，不会给设备的整体布局带来额外的空间压力。环体的外沿做了微小的倒角处理，即使在运行过程中触碰柔性物体，也不会因为锐边造成剐蹭损伤。在结构强度校核上，叶片与环体的壁厚经过迭代优化，在额定转速下的最大变形量控制在安全范围内，不会因为高速旋转出现叶片蹭到涵道壁或者电机基座的问题，同时壁厚的优化也控制了整体重量，不会给电机带来过多的额外负载。

　　在不同场景的适配调整上，作为无人机推进部件使用时，可根据起飞重量的需求微调叶片的扭转角与翼型厚度，匹配不同KV值的电机输出特性；作为桌面静音风扇的叶轮使用时，可适当加大叶片根部的弦长，提升低速下的送风量，同时进一步优化环体的导流作用，让送出的气流更集中，减少散流带来的风噪；作为小型水下推进器的桨叶使用时，可适当加大叶片与环体的壁厚，提升耐水压冲击的能力，同时调整翼型截面适配水介质的密度特性，提升水下推进效率。整个结构的一体化设计也减少了装配环节的零件数量，降低了生产装配的复杂度，在批量生产时的一致性更容易控制，不会出现多零件装配带来的动平衡偏差问题，出厂时只需要做简单的整桨动平衡校准就能满足使用要求。
