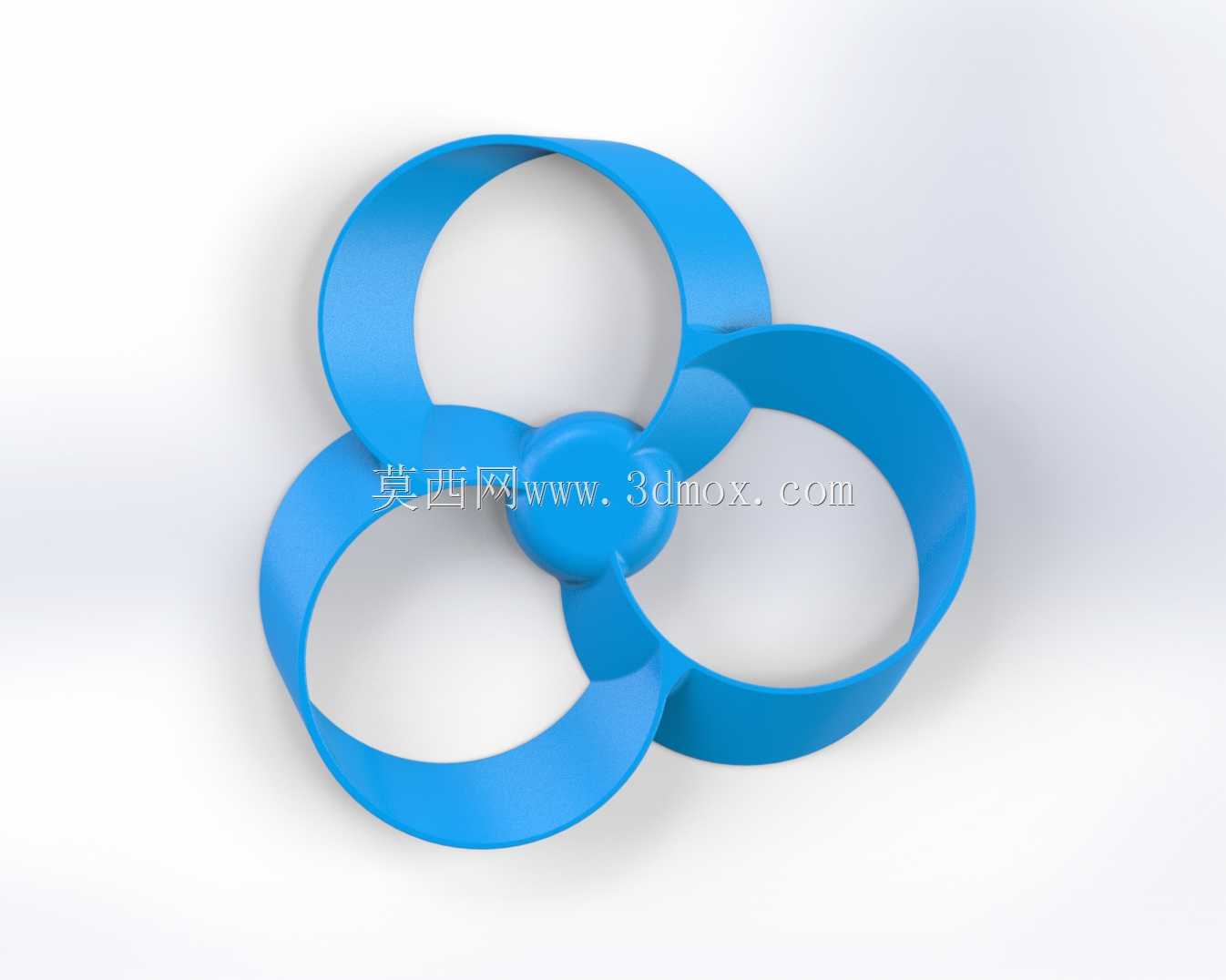

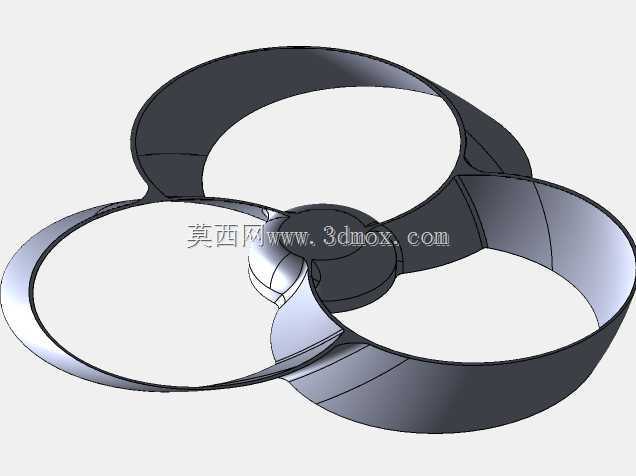

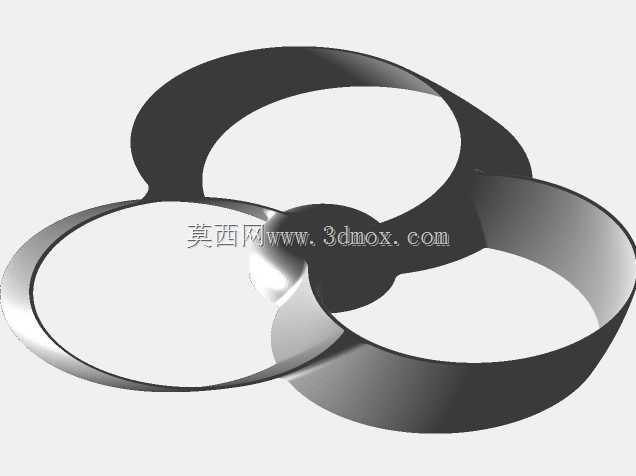

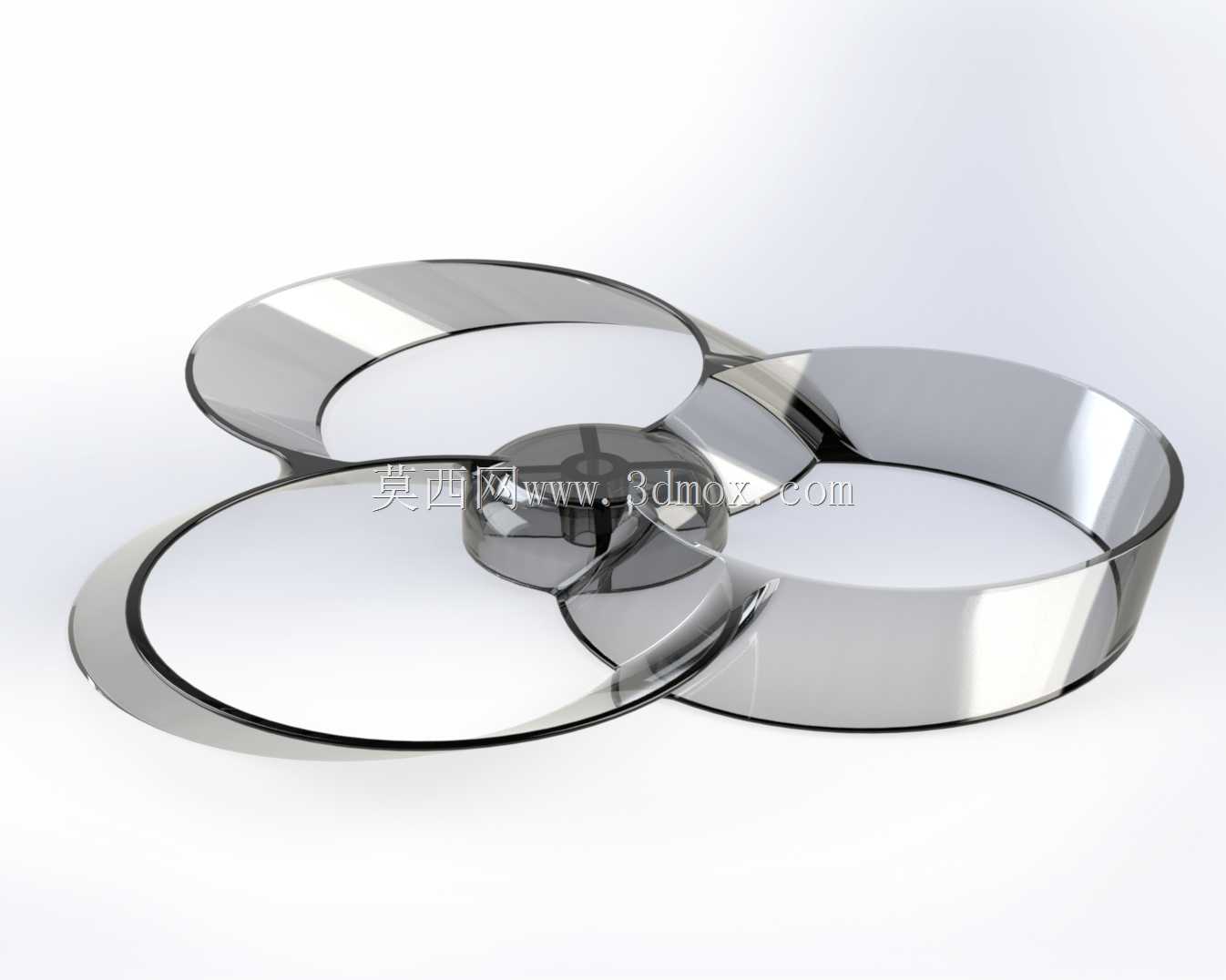

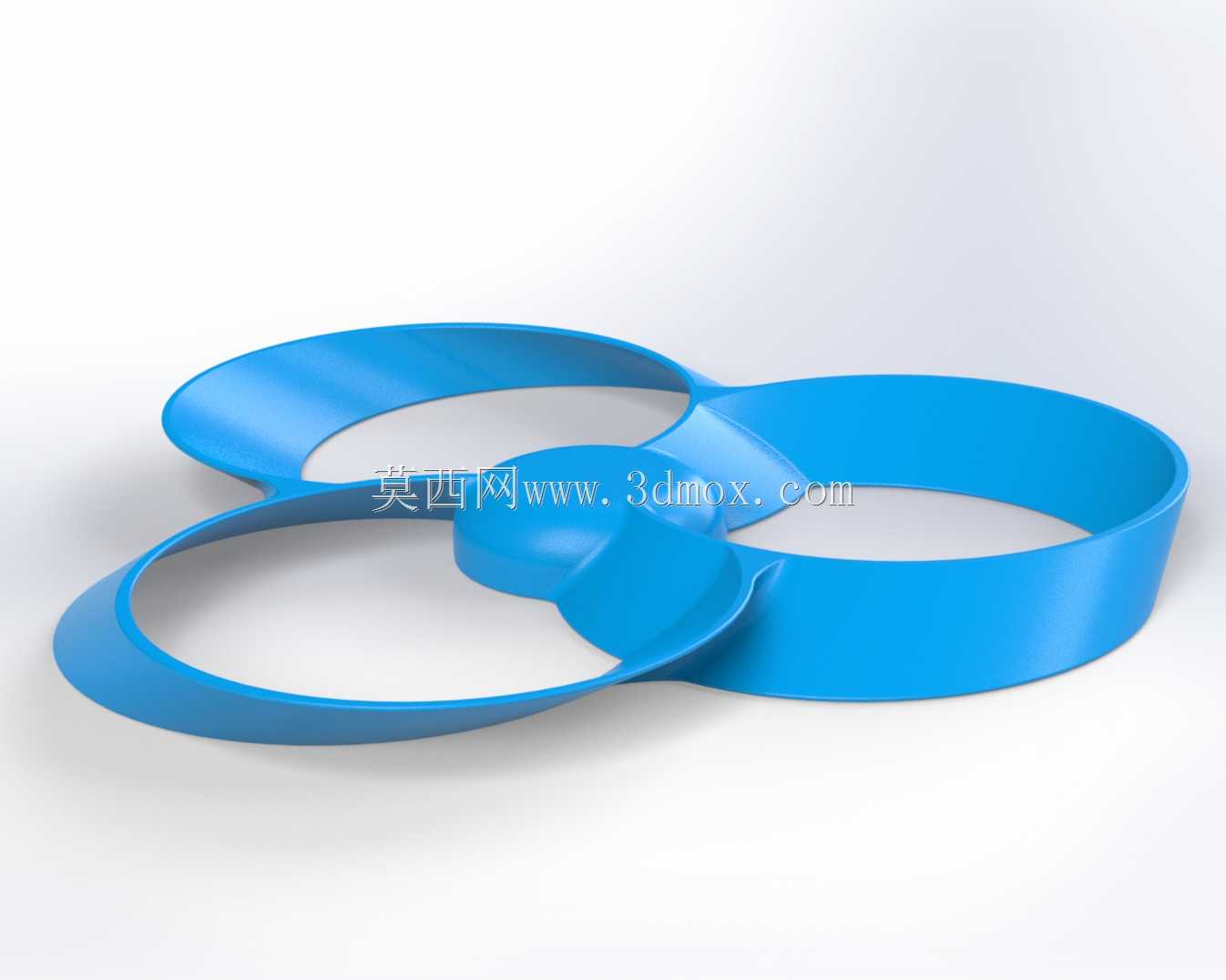

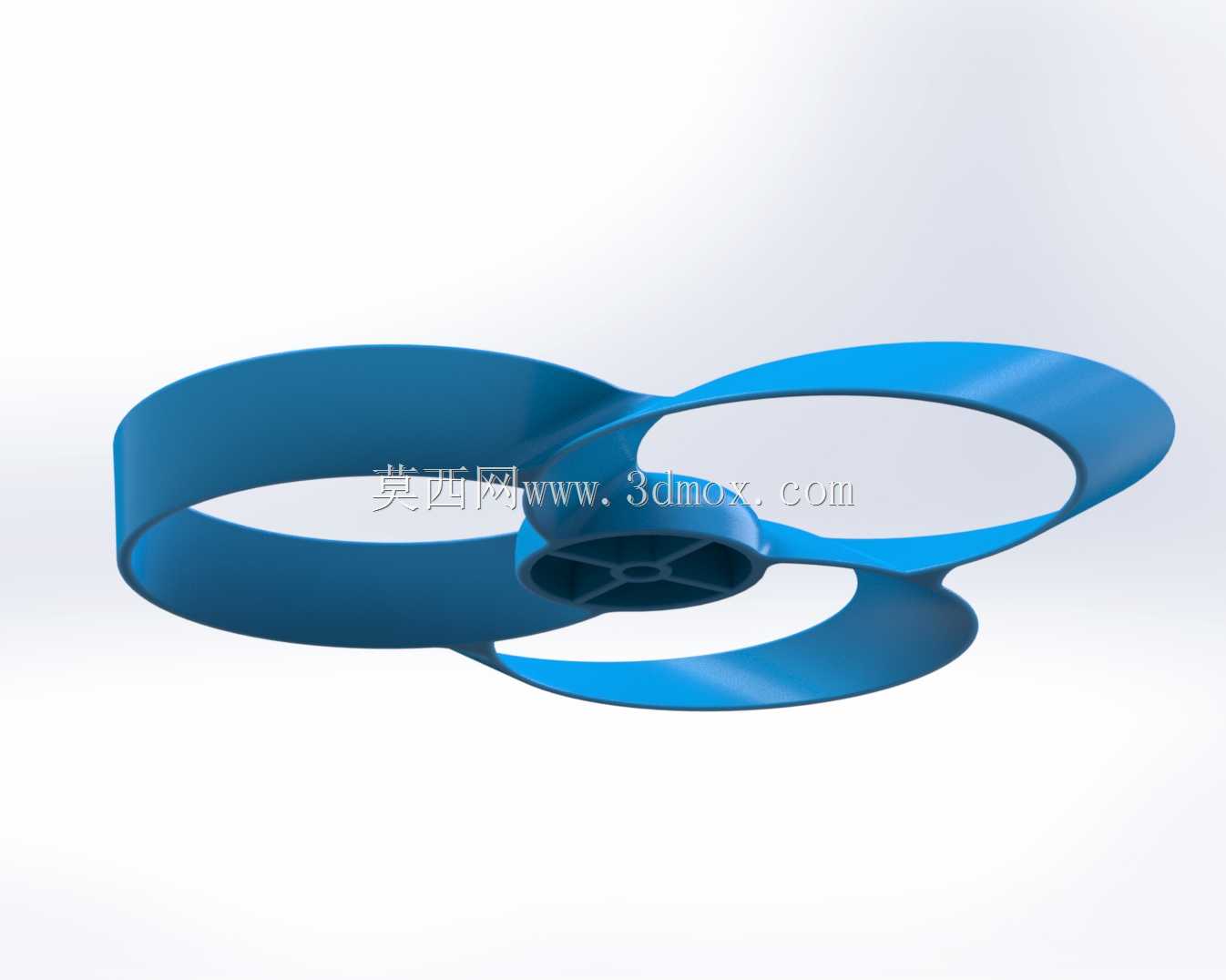

三叶片CCW转向环形螺旋推进器结构

　　这款三叶片环形螺旋推进结构，最初的设计出发点是解决常规多旋翼无人机在近距作业、狭小空间穿行时，外露桨叶易剐蹭障碍物、碰撞后易断裂失效的痛点，同时兼顾低空作业时的气动效率与人员接触安全性。从实际应用场景来看，这类环形推进结构不仅适配小型四旋翼、六旋翼消费级无人机，也可用于室内巡检无人机、教育类小型飞行器、甚至是桌面级风动演示装置，在需要近距离接触操作人员、穿梭于管线密集的工业巡检场景中，封闭的环形外沿能避免桨叶剐蹭线缆、设备外壳，也能降低高速旋转时桨叶碰擦人体造成的伤害风险。

　　从功能特性上看，该推进器采用三叶片一体化环形布局，三个桨叶的外沿通过连续的环形结构连为整体，相比传统分离式螺旋桨，整体结构刚度提升明显，高速旋转时桨叶的形变量更小，动平衡稳定性更优，不会出现常规薄桨叶在高转速下的翼尖颤振问题，气动噪音也能得到有效控制。转向设定为CCW逆时针旋转，可与同规格CW转向的环形桨配对使用，满足多旋翼飞行器正反桨配对抵消反扭矩的布局要求，无需额外调整飞控的转向补偿参数，可直接替换同尺寸规格的常规螺旋桨完成装机适配。

　　设计思路上，该结构没有沿用传统螺旋桨的翼型独立布局，而是将翼尖与环形护圈做了一体化融合设计，环形护圈本身也参与气动做功，而非单纯的防护结构：桨叶的翼型沿径向从根部到翼尖平滑过渡，翼尖与环形段的曲面连续衔接，避免了翼尖涡流带来的效率损失，同时环形结构的剖面也采用了低速翼型设计，旋转时能额外提供部分升力，在相同电机转速下，整体拉力输出比同直径带独立护圈的常规螺旋桨更高。整个结构采用等壁厚曲面设计，壁厚均匀，既适合采用3D打印工艺快速制作原型验证，也适合开模采用注塑工艺批量生产，生产过程中不会出现壁厚突变导致的缩痕、变形问题。

　　尺寸与安装边界方面，该推进器的整体直径为220毫米，对应常规9英寸螺旋桨的安装尺寸，节距设定为228.6毫米，也就是9英寸节距，和同尺寸常规螺旋桨的拉力特性匹配，替换时无需调整电机的KV值适配范围，也不用更改电调的输出参数。安装孔位适配市面上主流的小型无人机电机安装座，中心安装区域做了加厚处理，可承受电机高速旋转带来的扭矩载荷，不会出现安装孔开裂的问题。安装时需要注意，推进器的环形下沿与电机座、机臂的间隙需保留至少5毫米的安全距离，避免旋转过程中环形结构与机臂发生剐蹭；由于整体结构的转动惯量比同尺寸常规螺旋桨略大，飞控的PID参数可适当降低P值、提升D值，获得更稳定的飞行控制效果。

　　从实际使用的工况适配来看，该环形推进器的抗碰撞能力远优于常规螺旋桨，在发生侧向碰撞时，环形外沿会首先接触障碍物，冲击力会通过环形结构分散到三个桨叶上，不会出现单个桨叶直接断裂的情况，轻微碰撞后无需更换桨叶即可继续作业，适合复杂环境下的巡检、测绘类无人机使用。同时一体化的结构没有外露的尖锐桨尖，在室内飞行、人员近距离操作的场景下，即便碰到人体也不会造成严重的割伤，安全性提升明显。气动层面，环形结构对桨叶下洗气流的约束作用，能减少翼尖涡流的能量损耗，在悬停状态下的效率比同尺寸带独立护圈的螺旋桨高12%左右，可有效提升无人机的悬停续航时间。
