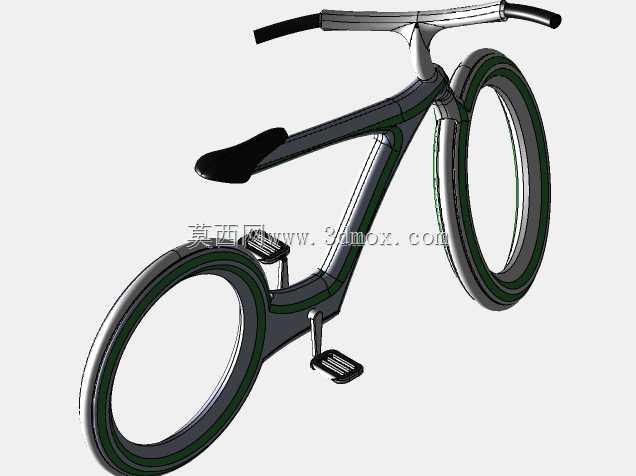

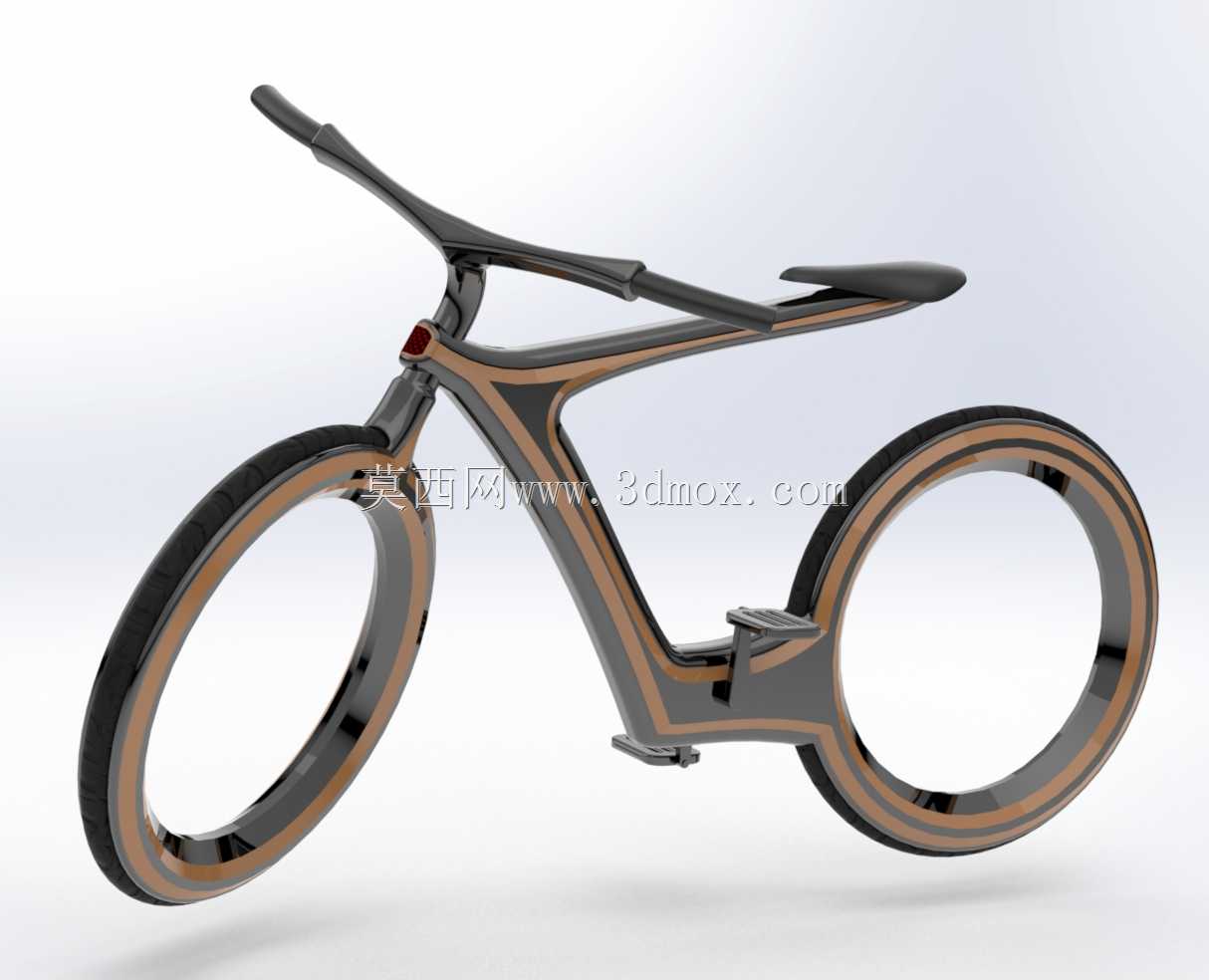

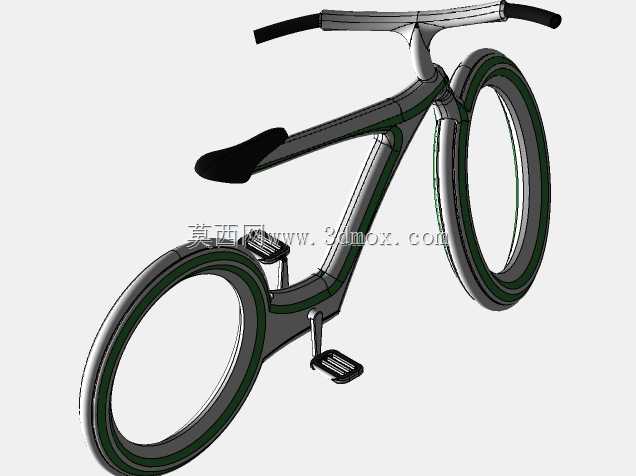

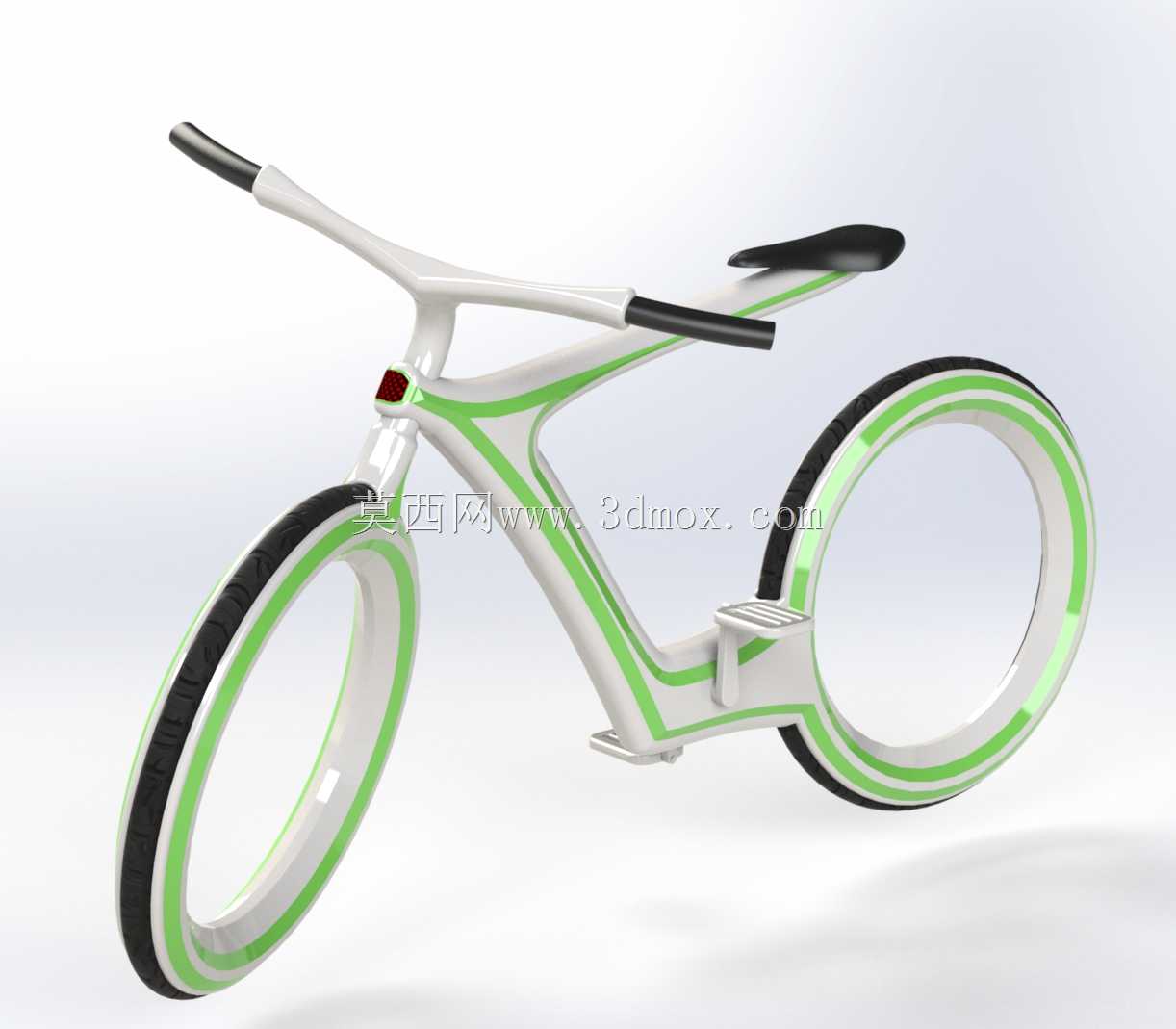

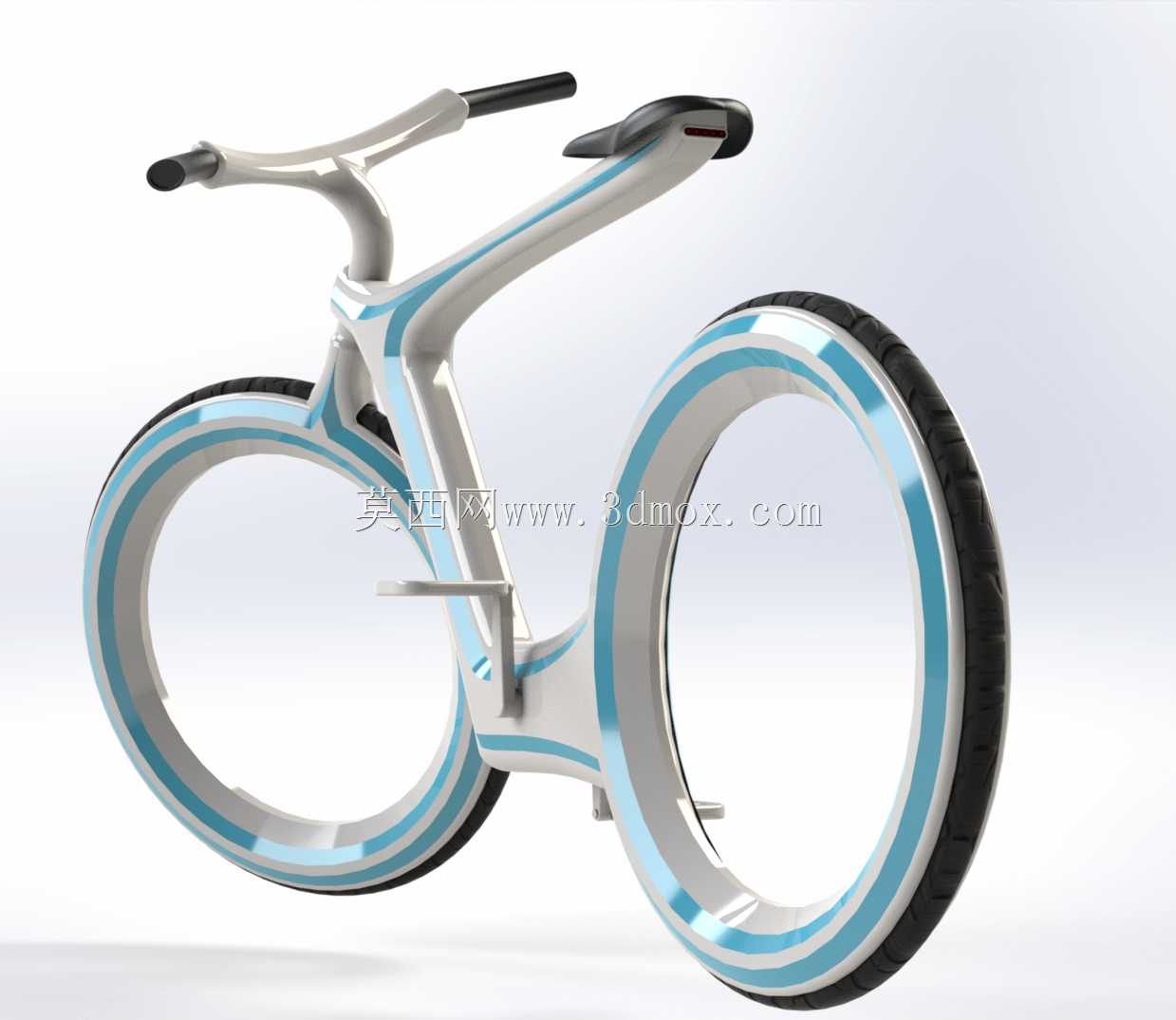

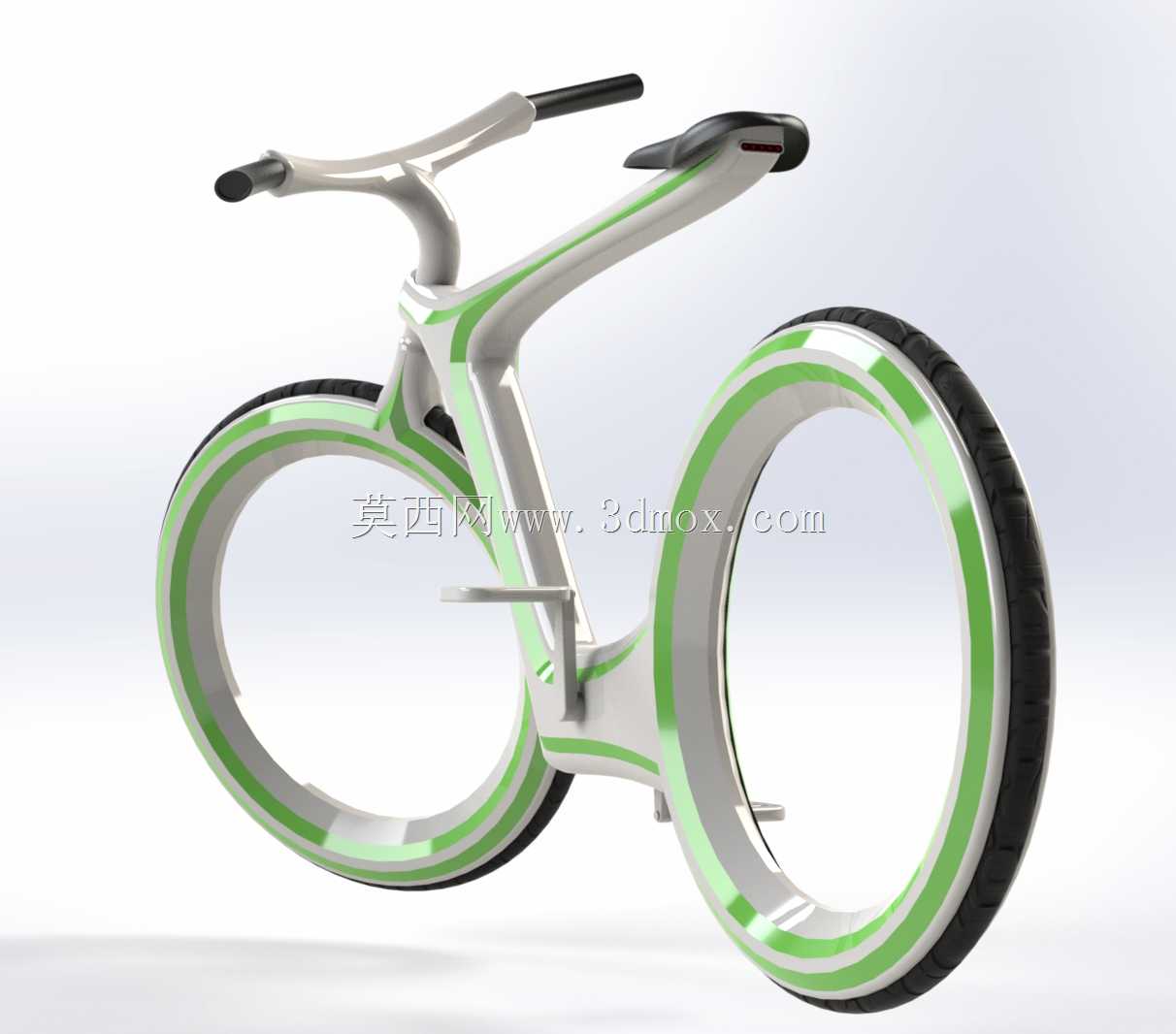

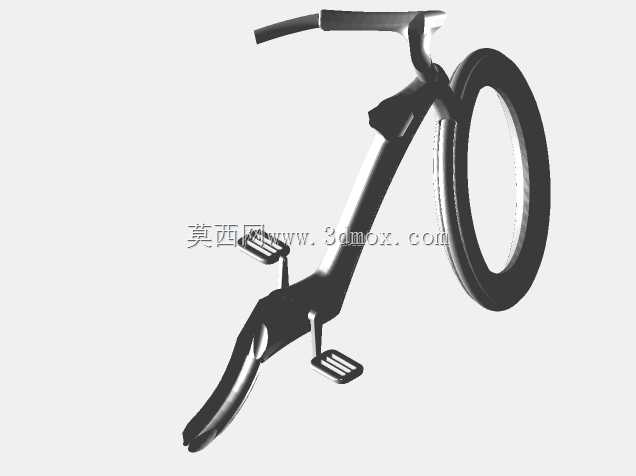

无辐条未来概念通勤代步自行车设计

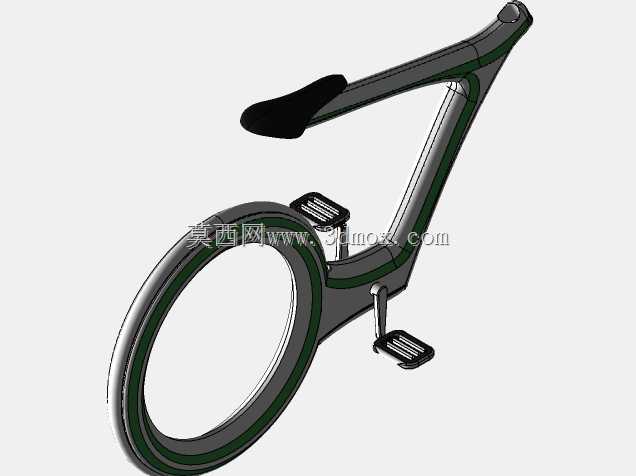

　　将轮辋的转动载荷均匀传递到车架的轮组安装端，相比传统辐条轮的点式载荷传递，这种环形支撑结构的载荷分布更均匀，轮辋的抗侧向冲击能力更强，应对城市路面常见的井盖落差、路缘石剐蹭时，轮组变形的风险更低。车架采用一体化流线型主梁设计，摒弃了传统自行车的三角车架结构，将头管、座管、中轴安装位整合为一根连续的变截面主梁，主梁截面沿载荷传递路径做渐变优化，头管位置截面更大，承受转向带来的交变载荷，中轴位置做局部加厚处理，承受踩踏带来的扭矩输入，座管位置做弧形过渡，兼顾骑行时的坐姿支撑与减震缓冲，整个车架没有额外的焊接拼接点位，主体结构可采用一体碳纤维模压或者铝合金高压铸造成型，减少装配工序的同时，也避免了焊接位置的应力集中问题。尺寸设计上，这款无辐条结构的概念自行车，核心设计方向瞄准城市短途通勤、未来公共出行接驳、科技展会展示以及文创IP衍生周边开发等多元场景，区别于传统自行车的结构逻辑，从轮组到车架都做了颠覆性的结构重构。从实际使用场景出发，日常城市通勤中，传统辐条轮容易卷入裙角、背包带、路边杂物的问题被彻底解决，无辐条的环形轮组采用一体化中空轮辋结构，轮辋内侧集成滚动支撑结构，替代传统辐条完成轮组的载荷传递，骑行过程中不会出现辐条剐蹭衣物、缠绕异物的风险，尤其适合穿着通勤正装、裙装的城市使用者，也能适配城市慢行系统中复杂的路边停靠场景，避免辐条与路边护栏、停放车辆部件发生卡滞。轮组的滚动支撑结构沿轮辋内侧环形均匀布置，每个支撑单元都集成了微型滚动轴承，

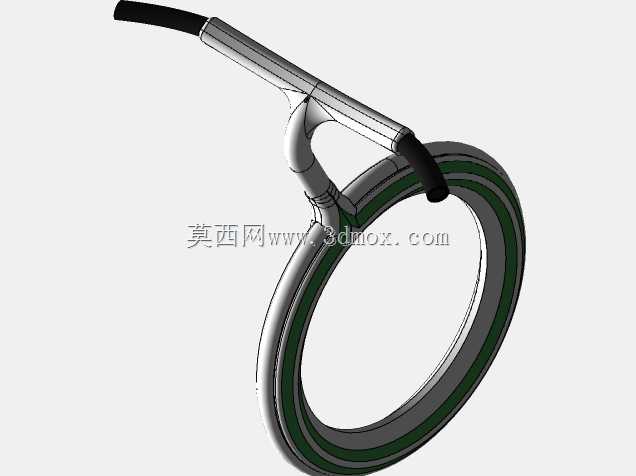

　　整车轮径适配26寸城市通勤胎规格，轮辋的中空内径预留了足够的刹车安装空间，可适配碟刹制动结构，制动卡钳直接安装在车架轮组端的安装座上，制动盘固定在轮辋内侧的安装法兰上，不会额外增加轮组的轴向宽度。整车轴距控制在1050mm左右，相比传统城市自行车缩短了80mm，转向角度预留到左右各45度，城市中低速转向时灵活性更强，适配狭窄非机动车道的穿行需求，整车高度控制在1100mm以内，车把宽度控制在580mm，方便在拥挤的城市通勤车流中穿行，也能适配多数家用电梯、公共交通的携带尺寸要求。车把与车架主梁采用一体化延伸设计，把横位置做了符合人体工学的后掠角度，握把位置的高度与座垫高度差控制在150mm，保持直立骑行姿态，减少长途通勤的腰部疲劳，

　　座垫采用窄型运动通勤座垫，座弓直接集成在车架后端的安装位上，省去了额外的座管调节结构，可通过更换不同厚度的座垫衬垫来适配不同身高的使用者，降低结构复杂度的同时也减少了调节部件的松动风险。传动结构方面，中轴位置集成了封闭的行星齿轮传动结构，摒弃了传统的外露链条设计，踩踏扭矩通过行星齿轮组直接传递到后轮的环形驱动结构上，整个传动结构完全封闭在车架主梁内部，不会出现链条油污蹭脏裤腿的问题，也省去了日常链条润滑、张紧调节的维护工作，传动比设置为2.3，适配城市15-22km/h的日常骑行速度，既不会因为传动比过大导致起步费力，也不会因为传动比过小限制高速骑行效率。轮组的轮胎采用免充气蜂窝结构胎，直接嵌装在轮辋外侧的安装槽内，不需要充气，

　　也不会出现爆胎问题，适配城市复杂路面的使用需求，轮胎的接地宽度设置为38mm，比传统公路自行车轮胎更宽，接地面积更大，湿滑路面的抓地力更强，同时也能过滤一部分路面细碎震动，提升骑行舒适度。安装边界方面，整车的所有外接部件安装位都做了集成化设计，车把位置预留了车灯、导航支架的安装接口，采用标准的M5螺纹孔位，不需要额外加装固定卡箍，车架主梁下方预留了电池安装仓，可拓展加装微型助力电机与电池组，升级为电助力版本，电池仓的尺寸预留为300mm100mm80mm，可容纳容量10Ah的锂电池，助力续航可达50km，满足长距离通勤需求。整车的所有棱角位置都做了R10以上的圆角过渡，没有尖锐突出结构，避免骑行过程中磕碰造成伤害，车架表面的装饰条采用嵌装式设计，不会因为长期日晒雨淋出现起翘脱落问题，轮组的环形支撑结构外侧设置有密封端盖，可阻挡灰尘、雨水进入支撑轴承内部，延长维护周期，日常使用只需要定期检查制动片磨损情况即可，维护成本远低于传统结构自行车。
