便携挂绳布艺蓝牙音箱外观结构设计

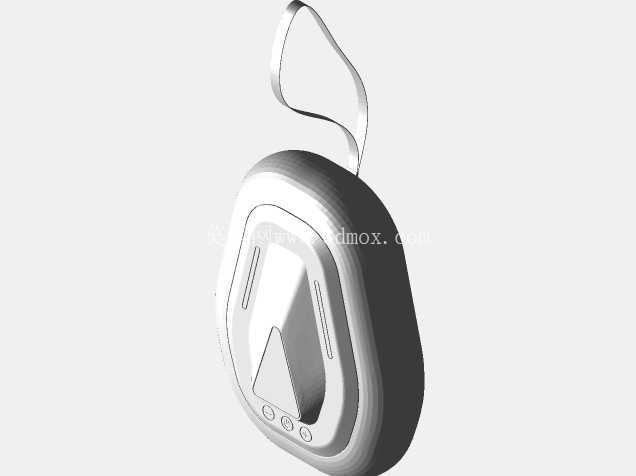

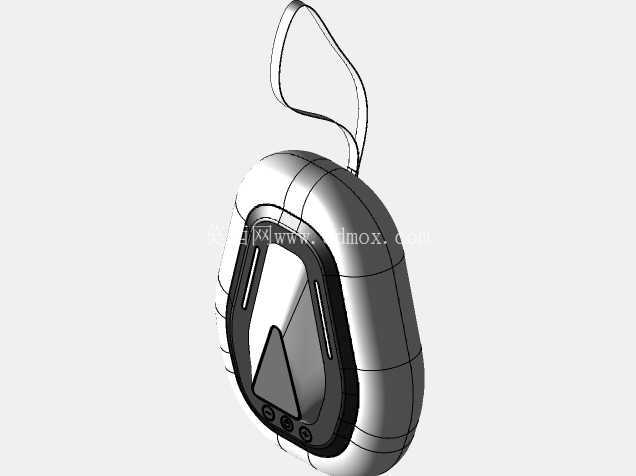

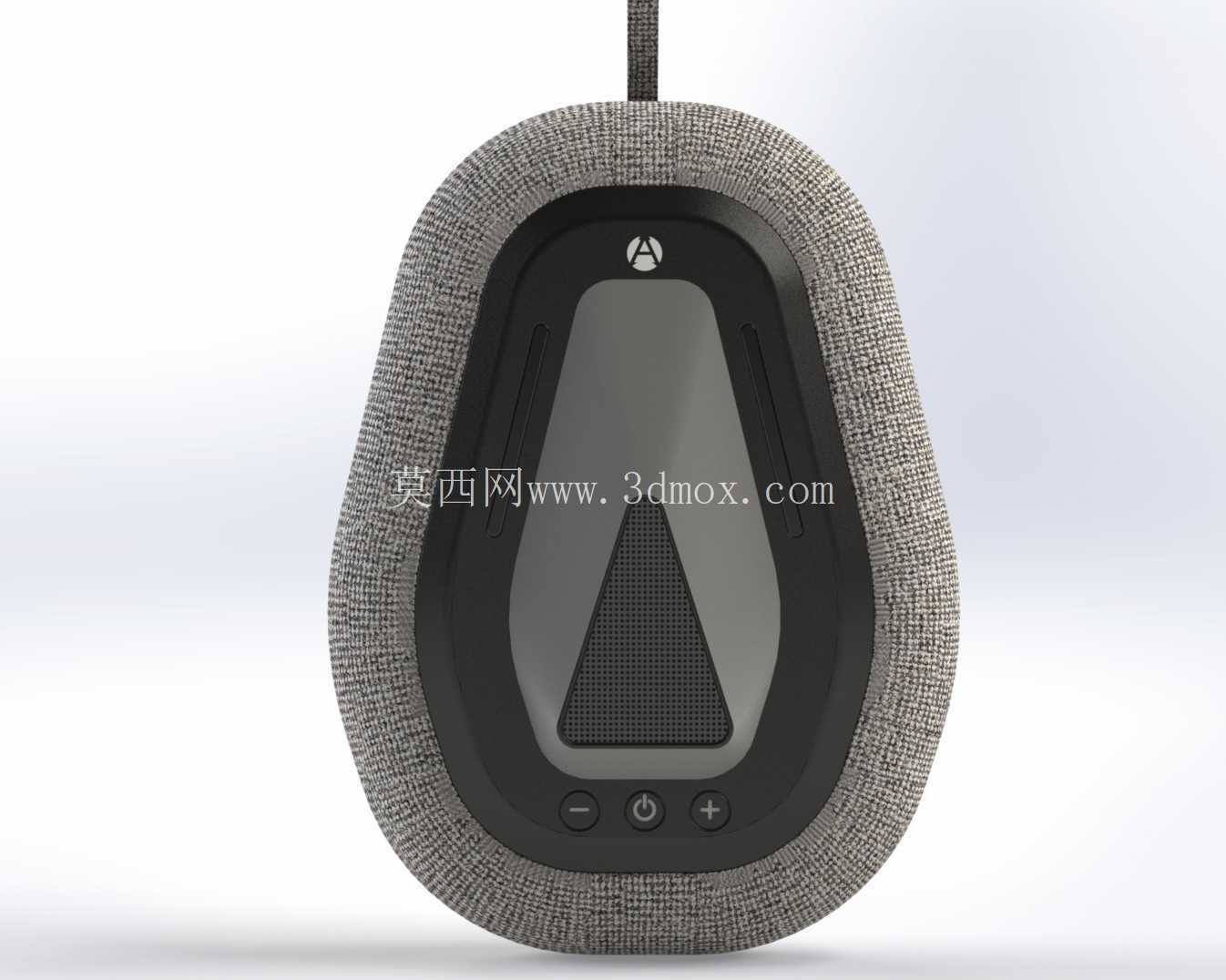

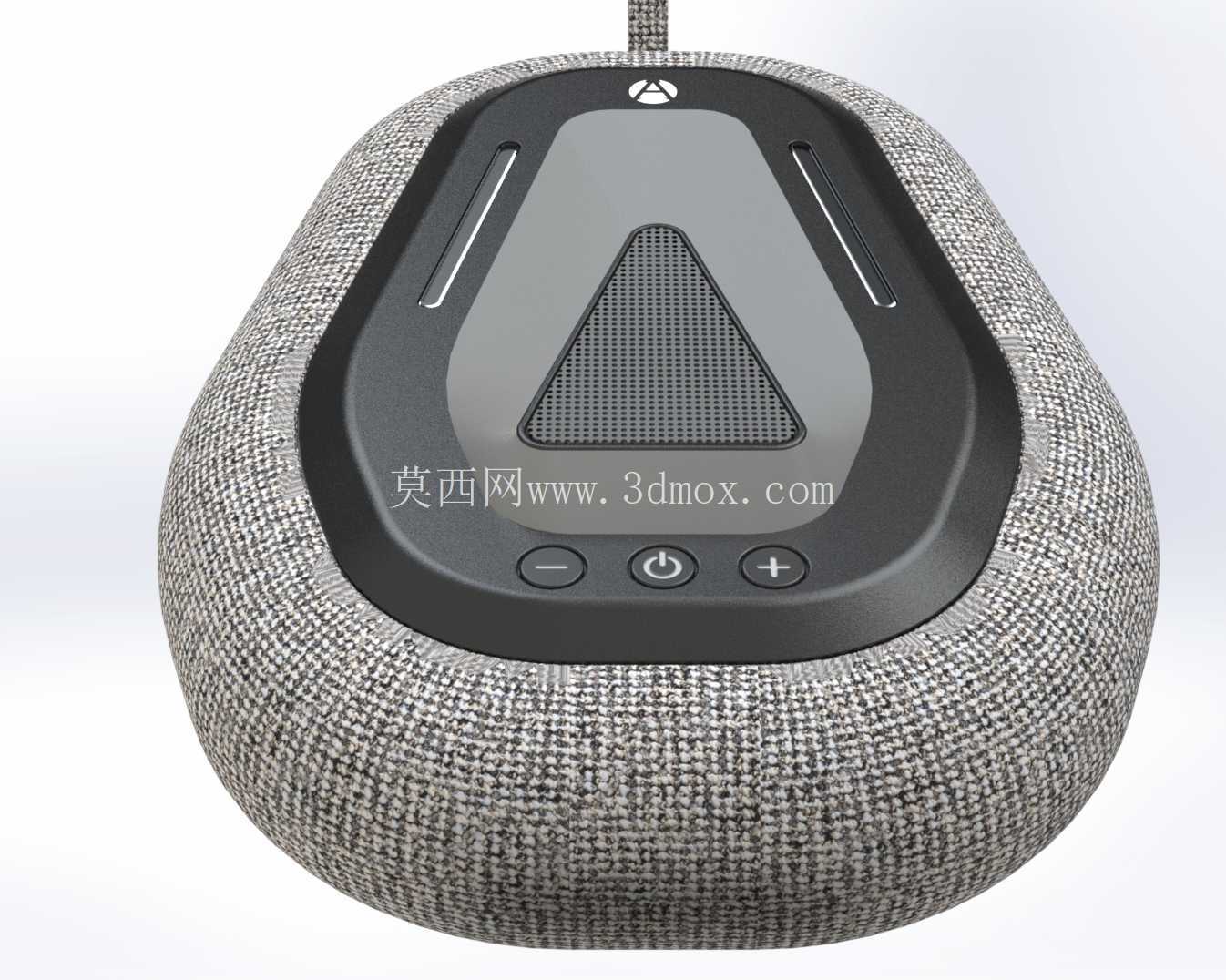

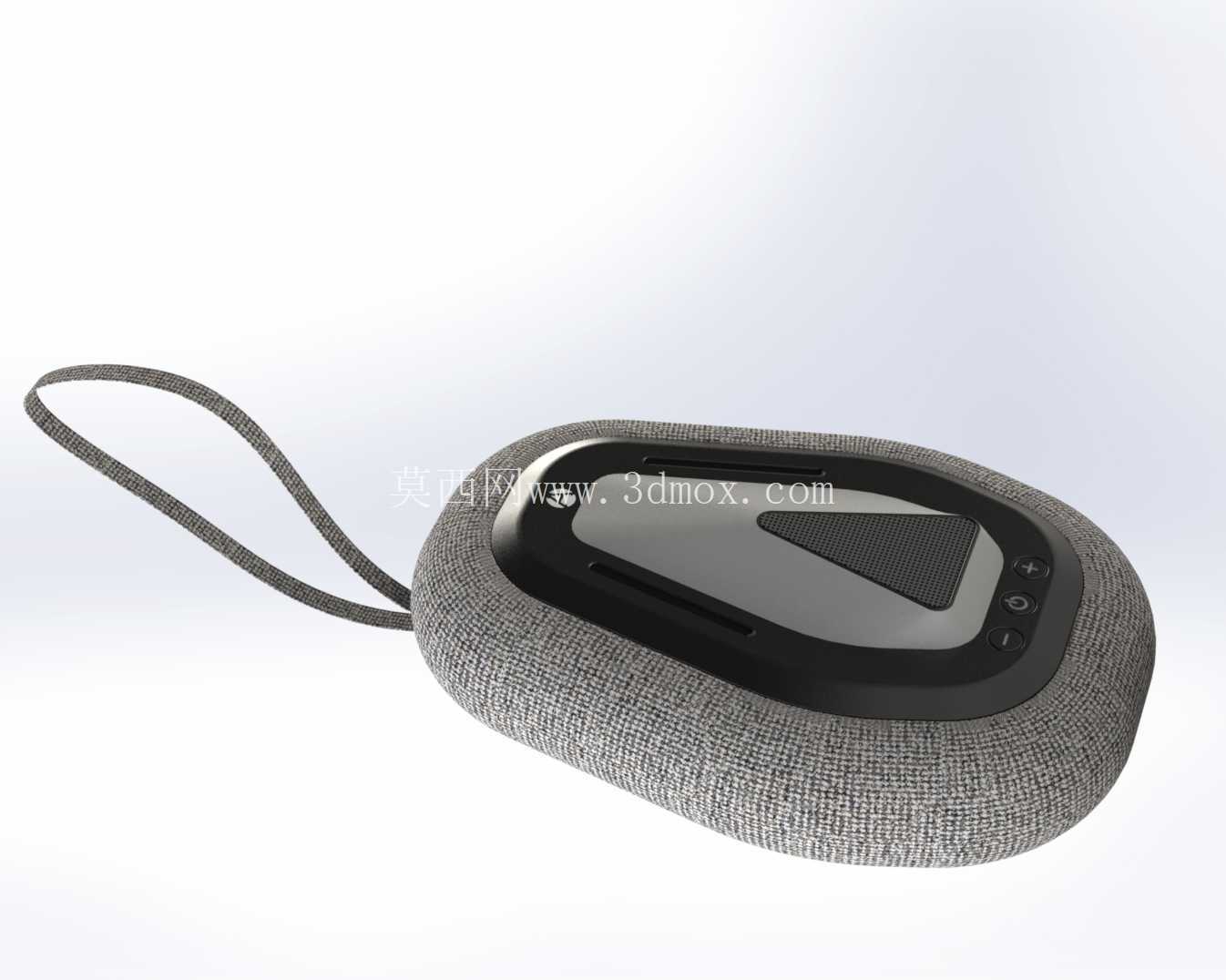

　　这款便携蓝牙音箱的结构建模围绕户外随身听音、桌面近场播放和短途出行挂载三类使用场景展开，整机采用鹅卵石式圆润椭球轮廓，外覆织物包覆层，顶部集成柔性编织挂绳，前端设置声学出音区域与操作按键，整体造型没有尖锐棱角，握持时贴合手掌弧度，放入背包侧袋或随身挎包时也不会剐蹭其他物品。从结构分层来看，音箱最外层的布艺蒙皮承担防滑、耐脏和弱化塑料质感的作用，织物纹理在三维建模中需要还原细密编织肌理，边缘沿壳体分型面做收边处理，避免包覆层在长期弯折后出现起翘。前端面板采用内凹式造型，黑色装饰圈围绕出音网面，下部布置三颗实体功能按键，按键行程控制在浅按压区间，盲操作时可通过面板的三角凸起标识快速定位电源、音量调节点位，户外戴手套操作也能准确触发。

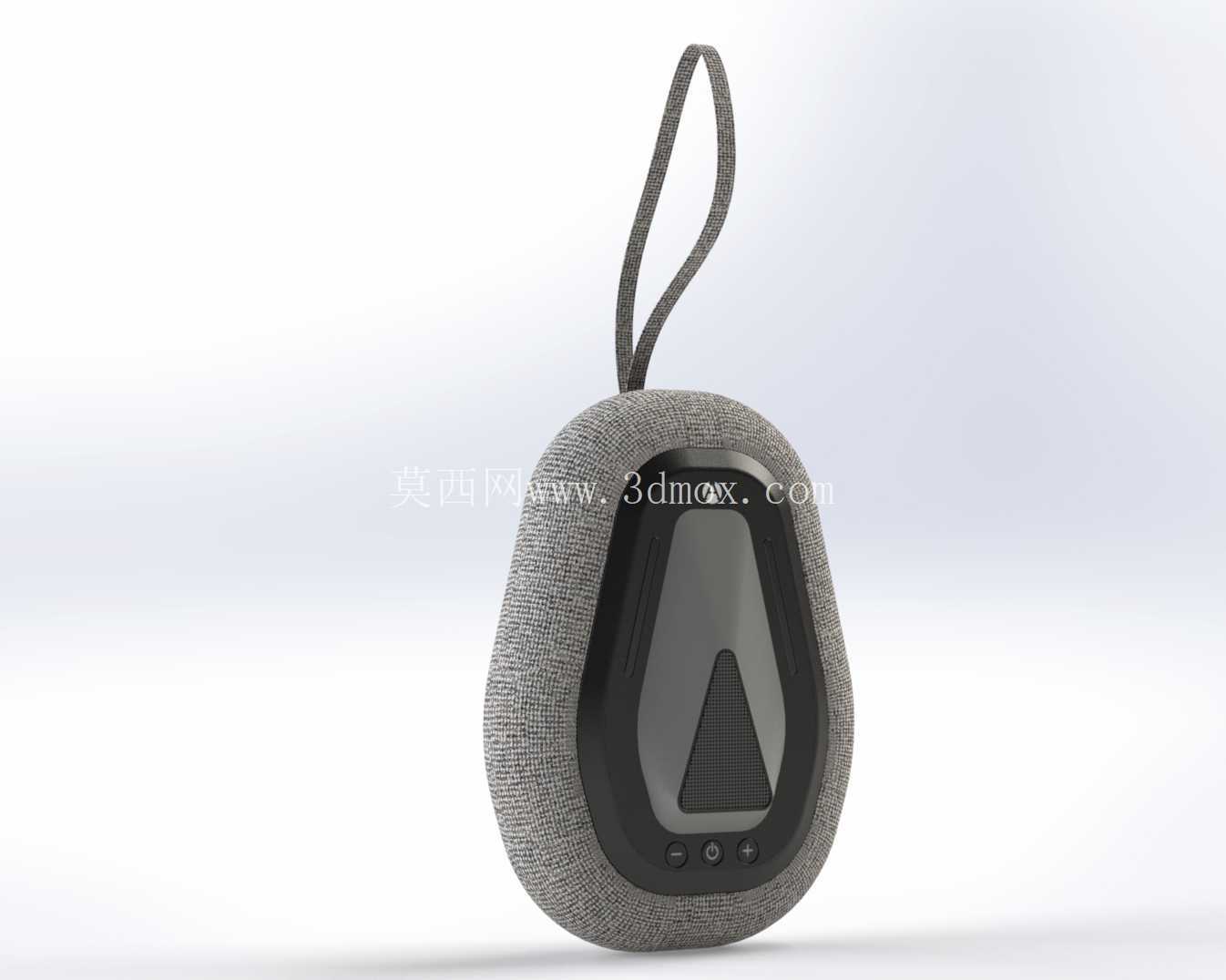

　　挂绳从壳体顶部的两个预埋固定座穿出，绳体采用扁平编织带形态，自然弯曲形成挂环，既可以挂在背包挂钩、帐篷支架上，也能套在手腕处携带，固定座在内部与主壳体的加强筋连为一体，承受提拉载荷时不会把外力直接传递给布艺蒙皮，避免表层撕裂。声学腔体部分依托椭球内部空间做密闭容腔设计，壳体壁厚沿曲面均匀过渡，拐角处设置加强筋抑制大音量播放时的壳体共振，出音面的网孔区域对应内部扬声器安装位，周边预留密封泡棉的装配间隙，保证前后声腔隔离。整机的安装边界需要重点关注挂绳固定座的埋入深度、按键与PCB板的对位距离、织物包覆层的厚度补偿，建模时要把外层布料的包覆余量计入壳体尺寸，防止装配后外观面出现鼓包或分型线外露。

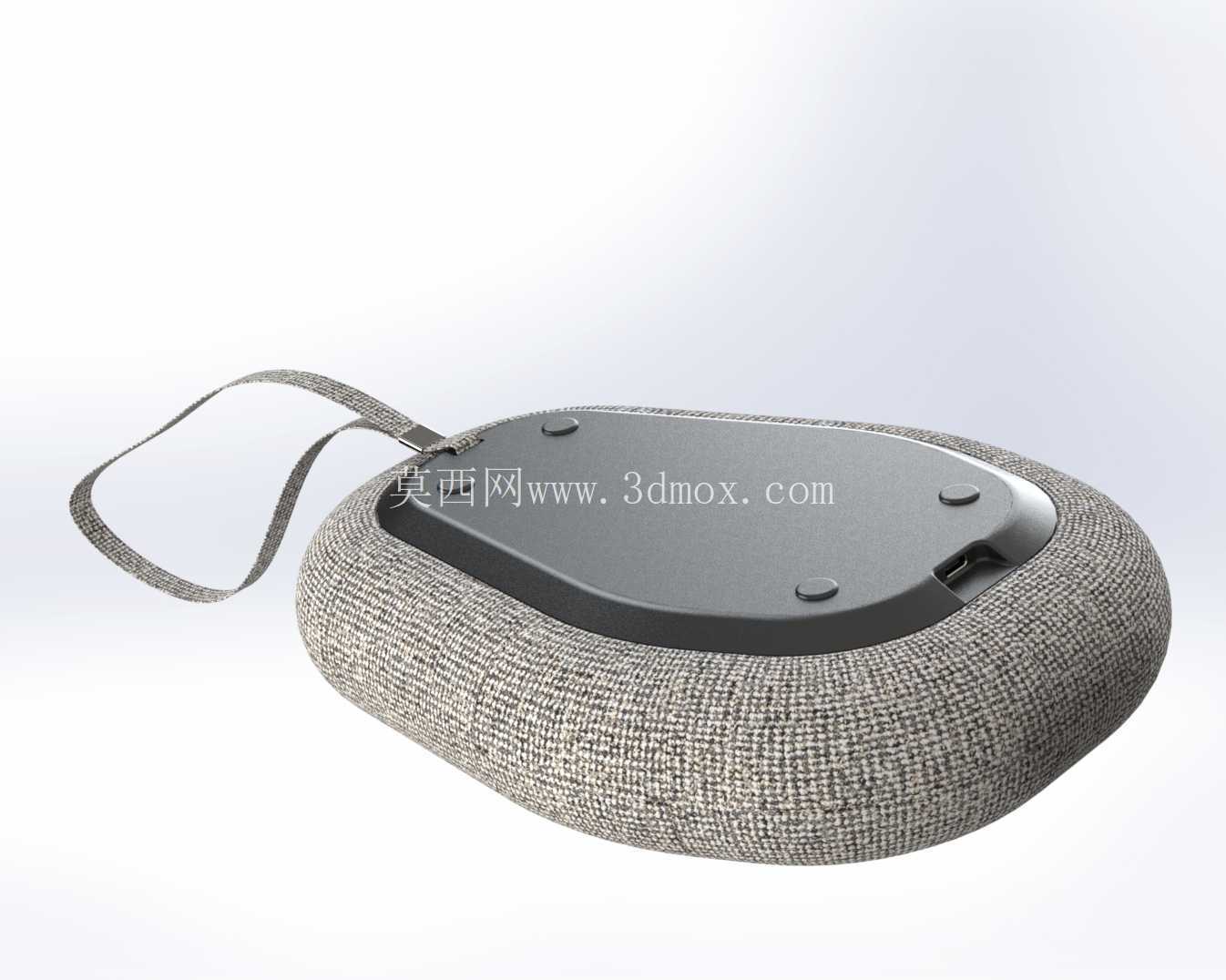

　　底部做微平切面，放置在桌面时不会随曲面滚动，平放状态下重心落在切面范围内，触碰按键时整机不会晃动。这类小体积声学产品的设计核心，是在有限的椭球空间内同时平衡电池、扬声器、控制板和挂绳固定结构的排布，外观曲面既要保证手持舒适度，也要给内部元器件留出足够的避让空间，布艺包覆与硬胶壳体的配合公差、挂绳活动间隙、按键防尘结构都需要在数模阶段逐一核对，后续手板验证时可直接依据曲面数据做蒙皮裁切和腔体密封测试。
