直升机旋翼变距机构及桨叶结构设计

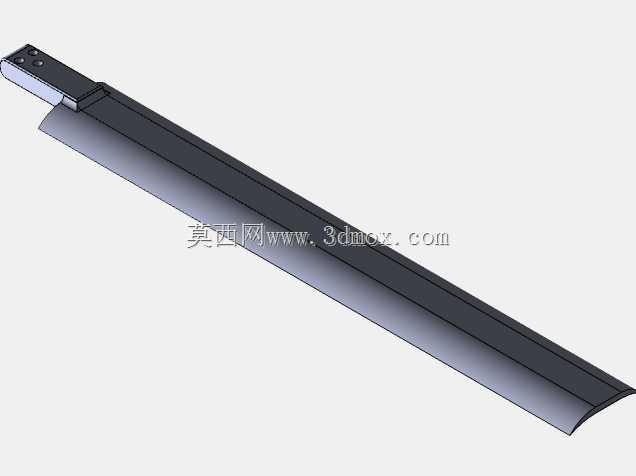

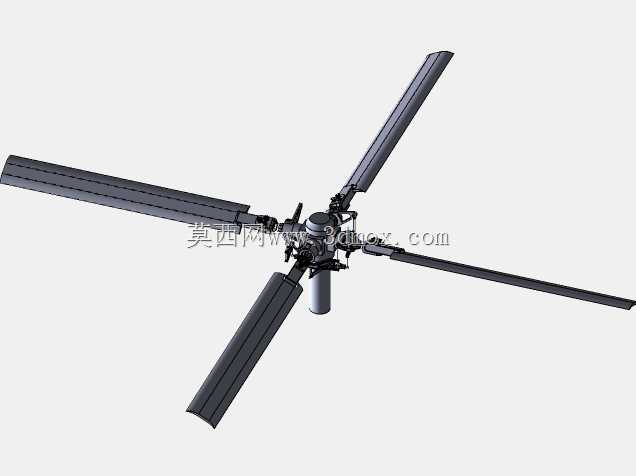

　　在通航飞行器的旋翼系统设计中，桨叶与配套的变距铰结构是直接决定飞行操控品质与升力输出效率的核心部件，这套三维结构完整还原了铰接式旋翼的桨毂连接、变距摇臂与桨叶根部的装配关系，可直接用于旋翼系统的运动仿真、结构干涉校验以及教学演示场景。从实际应用场景来看，这类结构广泛应用于轻型有人直升机、工业级无人直升机的主旋翼系统，承担着将主轴旋转扭矩转化为气动升力，同时通过桨距角的周期变化与总距调整，实现飞行器的升降、前后飞、转向等全维度操控动作，是旋翼类飞行器区别于固定翼飞行器的核心功能载体。从功能特性上看，这套结构的桨叶采用翼型截面设计，根部通过金属夹持件与桨毂的水平铰、垂直铰连接，配套的变距拉杆与旋转斜盘组件联动，

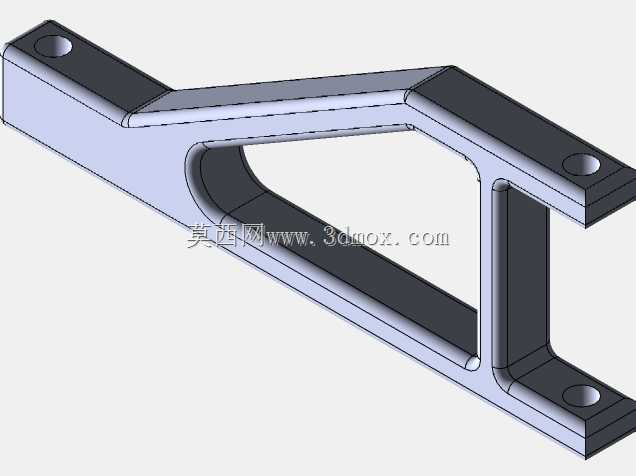

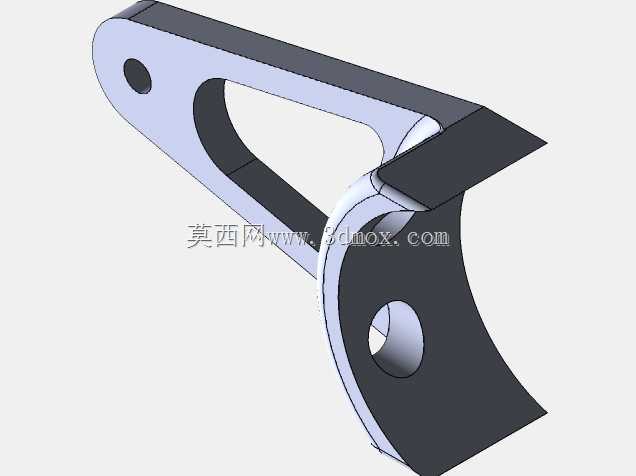

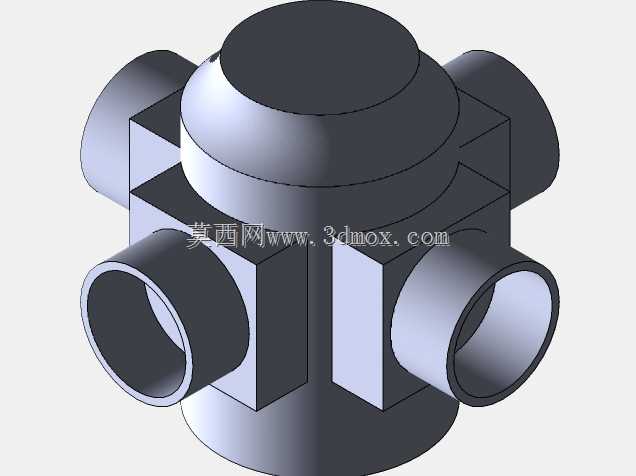

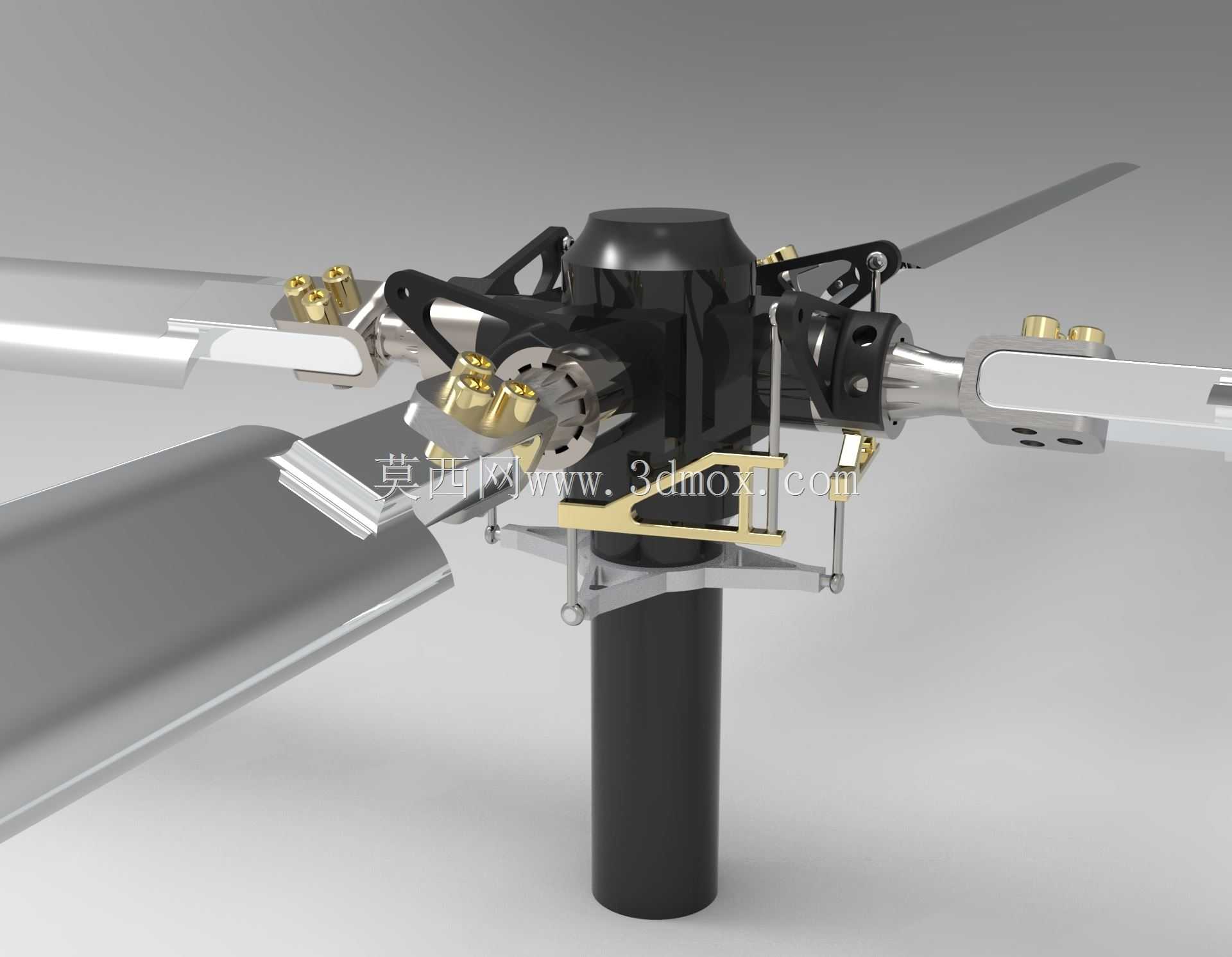

　　可实现桨叶沿展向轴线的正负角度偏转，也就是实际工况下的总距与周期变距动作，结构中预留的铰接间隙完全符合真实旋翼的挥舞、摆振运动自由度，能够在旋转过程中通过桨叶的小范围活动抵消气动载荷带来的振动冲击，避免应力直接传递到主轴与机身结构。在设计思路的还原上，模型完整复刻了真实旋翼系统的装配逻辑：中心的主轴套作为承载基座，周向均匀分布的桨夹通过螺栓与桨叶根部的金属衬套连接，变距摇臂通过销轴与桨夹固连，另一端与旋转环上的拉杆支座铰接，非旋转环通过舵机拉杆连接操控系统，整套运动链路的传动关系完全匹配实际机械结构，没有做简化省略，能够直接导入动力学仿真软件，模拟不同转速、不同变距角度下的机构运动轨迹，校验各部件在极限偏转位置是否存在运动干涉。

　　从安装边界与尺寸配合来看，桨叶根部的夹持面宽度、桨夹的铰接孔中心距、变距拉杆的两端球铰中心距都按照通用轻型直升机旋翼的比例进行还原，主轴安装座的内孔直径、键槽位置都预留了标准的传动连接接口，在实际建模参考时，可根据目标飞行器的起飞重量、旋翼直径参数等比例缩放，桨叶的展长、弦长参数可根据气动计算结果调整，而根部的连接结构尺寸可保持通用接口规格，直接适配标准规格的桨毂组件，不需要重新设计连接接口。在结构细节上，模型还原了桨叶根部的防磨衬套、铰接位置的润滑注油嘴、变距拉杆的长度调节螺母等细节结构，这些细节在实际维护与装配中直接影响部件的使用寿命与装配精度，比如拉杆两端的调节螺母可在装配时微调每片桨叶的初始桨距角，

　　保证三片桨叶的初始安装角一致，避免旋转过程中出现升力不均导致的整机振动；铰接位置的轴套采用耐磨材质设计，可在长期高频摆动工况下降低磨损量，延长旋翼系统的 overhaul 周期。需要注意的是，这套结构的运动逻辑完全遵循铰接式旋翼的工作原理，当总距拉杆向上动作时，所有桨叶的安装角同步增大，旋翼升力整体提升实现飞行器上升；当周期变距舵机动作时，旋转斜盘倾斜，不同方位的桨叶安装角随旋转位置周期性变化，让旋翼的升力锥体向目标方向倾斜，从而实现飞行器的水平方向移动，整套模型的运动副设置完全匹配这一工作逻辑，在做运动仿真时不需要额外调整约束关系，直接设置旋转驱动与舵机线性驱动即可复现真实的操控动作。对于结构设计从业者来说，这套模型可作为旋翼类产品结构设计的参考模板，尤其是桨根连接、变距传动部分的结构布局，能够帮助设计者快速理清铰接式旋翼的装配层级与运动传递路径，避免在初始方案阶段出现结构干涉、运动自由度不足的问题；对于教学场景来说，完整的结构细节可直观展示旋翼系统的工作原理，相比平面原理图更具实操参考价值。
