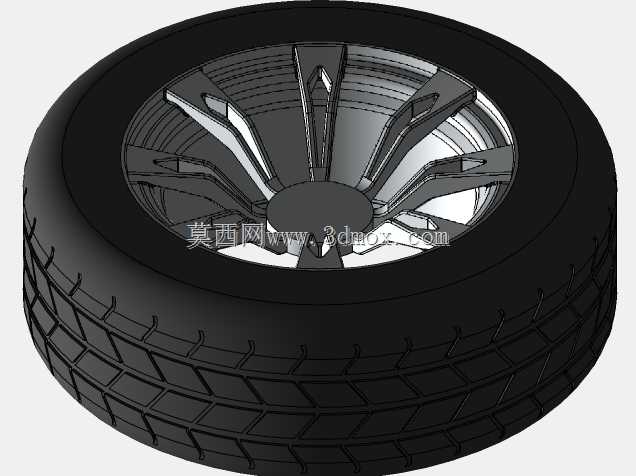

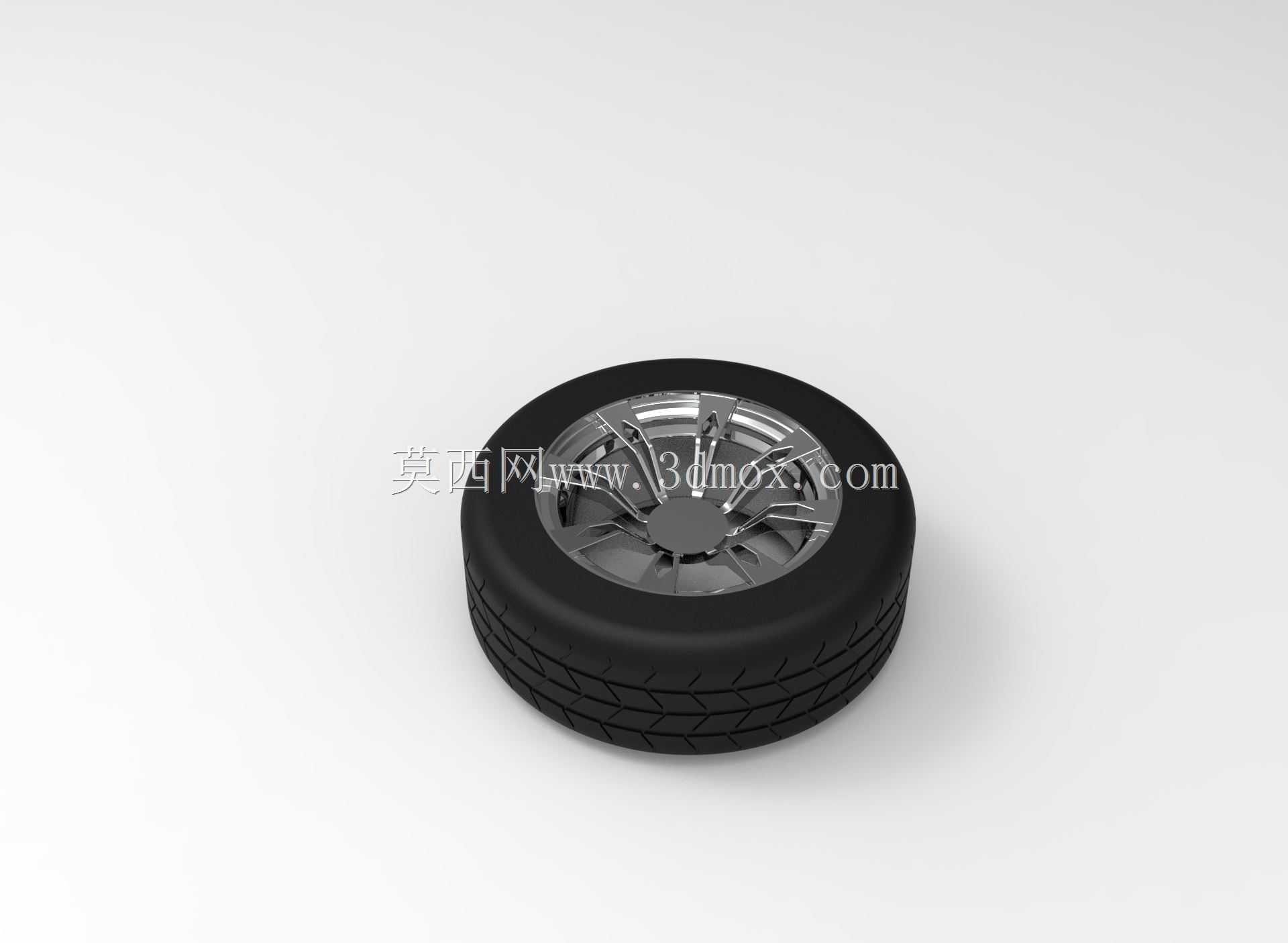

乘用车辐条式轮毂配套橡胶轮胎结构

　　日常做整车底盘行走系统的建模练习时，轮胎与轮毂的配合结构是绕不开的基础模块，很多刚接触结构设计的从业者容易忽略这部分的安装边界细节，往往只做外观曲面，忽略实际装配的干涉校验，导致后续做整车运动仿真时出现穿模、配合间隙不合理的问题。这套辐条式轮毂搭配橡胶轮胎的结构，首先要明确的是其核心应用场景覆盖普通家用乘用车的日常行驶工况，既可以作为整车三维装配的行走部件子装配体使用，也能单独拆分出来做轮胎动力学仿真、轮毂受力分析的基础载体。

　　从功能特性来看，橡胶轮胎部分承担着缓冲路面冲击、提供行驶抓地力的核心作用，胎面的花纹沟槽设计需要匹配日常铺装路面的排水需求，避免湿滑路面行驶时出现水滑效应，胎侧的厚度参数需要兼顾缓冲性能与高速行驶时的形变量控制，避免转向时胎侧过度形变导致操控响应滞后。轮毂部分采用多辐条对称结构，这种结构设计一方面是为了平衡铸造时的应力分布，减少冷却过程中的形变概率，另一方面辐条之间的镂空区域可以为制动盘、制动卡钳预留足够的安装与散热空间，避免制动系统工作时产生的热量无法及时散出，导致制动效能衰减。

　　做这套结构的建模时，首先要确定的是安装边界尺寸：轮毂的中心孔直径需要匹配乘用车常用的转向节轴头尺寸，PCD节圆直径要对应常规的五孔螺栓安装规格，轮辋的直径与宽度参数要和轮胎的内圈尺寸完全匹配，过盈量控制在合理区间，既保证装配后轮胎不会在轮辋上发生周向滑动，也不会因为过盈量过大导致胎圈部位被挤压损坏。设计思路上没有采用过于复杂的定制化改装轮毂结构，而是选用量产车型上最常见的对称辐条样式，目的是让练习模型更贴近实际量产部件的结构逻辑，建模过程中可以先通过旋转特征做出轮辋的基础基体，再通过拉伸、阵列做出辐条结构，最后对辐条与轮辋、中心安装盘的衔接位置做圆角过渡，避免应力集中。

　　轮胎部分的建模需要先绘制胎面的截面轮廓，通过旋转生成轮胎基础实体，再通过投影、切除的方式做出胎面的花纹沟槽，胎侧的标识区域可以预留出位置，方便后续根据不同规格调整参数。实际装配校验时，要注意轮胎充气后的形变量预留，轮辋的胎圈座位置需要做出对应的凸峰结构，防止轮胎在气压不足或者转向受力时脱圈。很多新手建模时容易把轮毂的安装面做成平面，忽略实际轴头安装时的定位凸台结构，导致后续装配时轮毂无法准确定位，螺栓受力不均，这部分在建模时需要特意留出定位止口的尺寸，中心孔的配合公差按照过渡配合的要求预留间隙，方便装配时的定位导向。另外，轮毂的螺栓孔需要做成沉孔结构，让螺栓安装后头部不突出轮毂表面，避免安装装饰罩时出现干涉，同时沉孔的锥面角度要和轮毂螺栓的锥面角度完全匹配，保证螺栓锁紧时的接触面贴合均匀。这套结构虽然是练习用途，但所有尺寸边界都参考量产乘用车的常规参数设定，既可以用于建模软件的基础特征练习，也可以导入到仿真模块中做静力学受力分析，模拟车辆过坑、急刹时轮毂与轮胎的应力分布情况，验证结构设计的合理性。
