极端环境飞轮储能供能系统结构设计

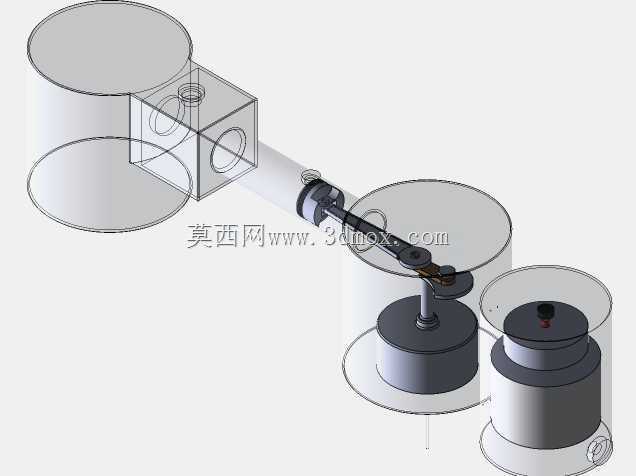

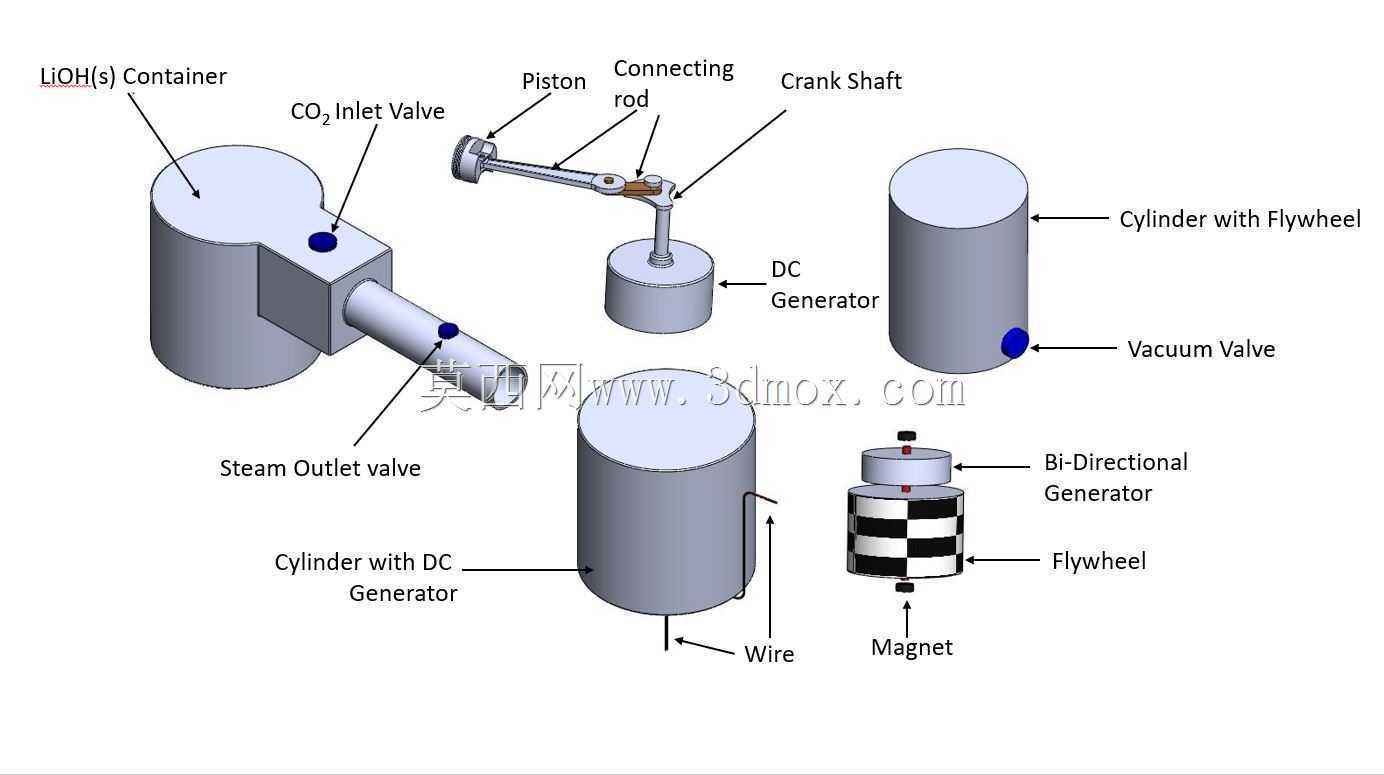

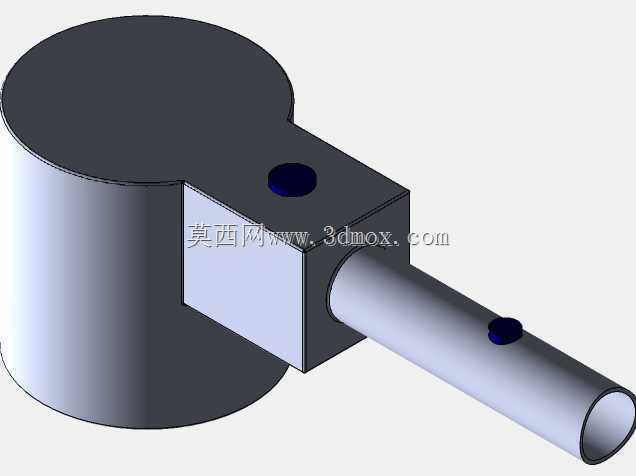

　　这套供能装置的核心设计目标，是解决传统化学电池无法适配的极端工况供能难题，比如高辐射、温差跨度极大、无常规补给链路的地外天体探测场景，或是长期无人值守的极地科考站点、深海密闭探测工位的持续供电需求。整套系统没有沿用常规储能设备的单一供能逻辑，而是把化学释能、机械传动、磁悬浮储能、双向馈电几个模块做了深度耦合，每个子部件的结构边界都经过了适配性调整，避免不同功能模块在运行中出现干涉。从结构布局来看，化学反应腔体被设置在整套装置的左侧端，腔体预留了固体反应物装填空间，侧壁集成了进气阀与蒸汽出口，进气阀的导通方向做了单向限位，只允许外部环境气体进入腔体参与反应，避免内部高压蒸汽反向泄漏；蒸汽出口的通径匹配了后续活塞缸的进气需求，

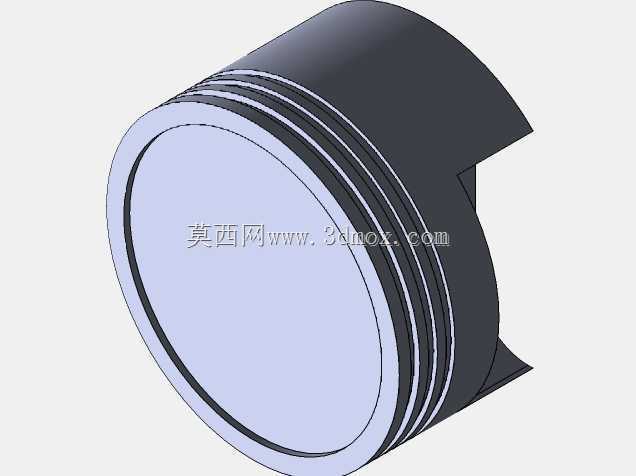

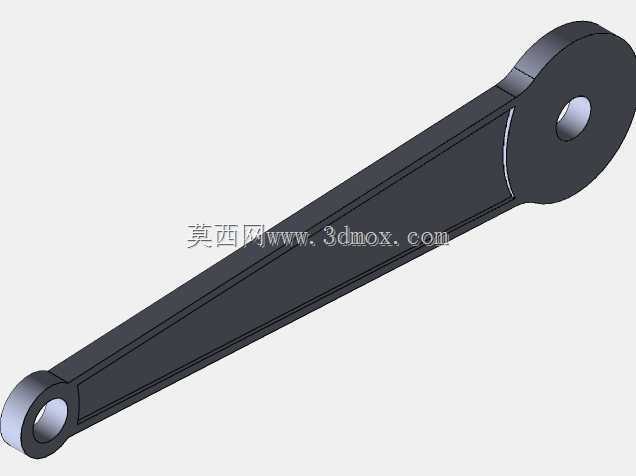

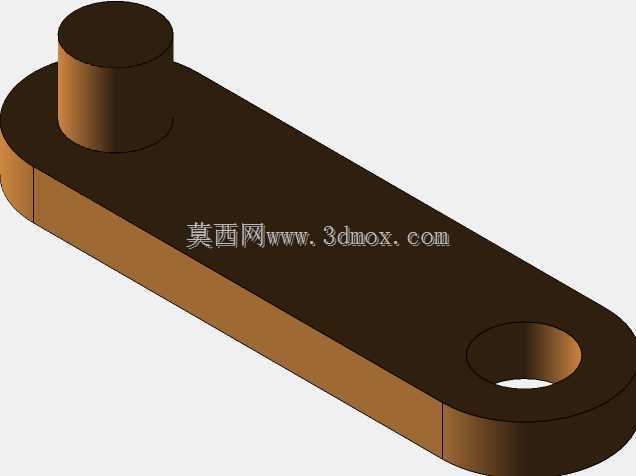

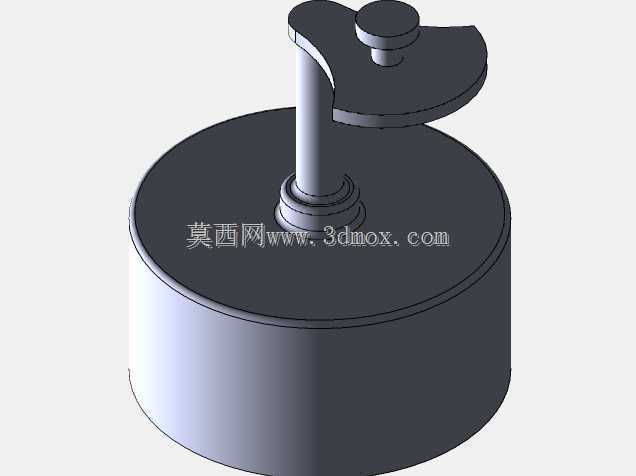

　　出口位置做了扩口过渡，减少高压蒸汽进入传动段时的压力损耗。与反应腔体直连的是活塞传动单元，活塞的行程参数匹配了化学蒸汽的输出压力区间，活塞通过连杆与曲轴结构连接，曲轴的输出端直接耦合直流发电机的转子，这部分结构参考了成熟的四冲程发动机传动逻辑，但去掉了燃油喷射、点火等不适用极端环境的部件，把动力来源替换为化学反应产生的高压蒸汽，大幅降低了系统的复杂程度。曲轴旁侧设置的独立缸体，是整套系统的第一级发电单元，缸体集成的直流发电机直接由曲轴驱动，在蒸汽推动活塞往复运动时就可以输出初始电能，缸体侧壁预留的真空阀用于抽空腔体内部空气，减少活塞运动时的空气阻力，降低能量传递过程中的损耗。磁悬浮飞轮储能单元被布置在整套装置的中部位置，

　　飞轮采用高密度材质制作，外圈做了动平衡校准结构，与飞轮连接的双向发电机既可以在输入电能时驱动飞轮高速旋转完成能量存储，也可以在飞轮惯性转动时输出稳定电能，飞轮底部的磁体与基座的磁结构配合实现磁悬浮支撑，完全消除了机械轴承的摩擦损耗，让储能状态下的能量自损耗降到极低水平。整套装置的布线全部沿缸体外壁的走线槽布置，避免线路与运动部件发生剐蹭，所有对外的接口都做了密封结构设计，适配低气压、高腐蚀的极端使用环境。在安装边界上，整套装置的各个功能模块采用分体式基座设计，既可以整体组装后固定安装，也可以根据安装空间的尺寸限制拆分布置，通过密封管路连接蒸汽通路、耐高温线缆连接电路通路，适配不同场景的安装空间限制。

　　不同于常规储能设备需要定期更换电池、补充燃料的运维需求，这套系统的固体反应物可以在开放环境下直接获取反应原料，不需要携带大量的反应助剂，配合磁悬浮飞轮的长周期储能特性，可以在无人工干预的情况下持续提供稳定电能，解决了极端场景下供能系统运维难度大、可靠性不足的问题。在结构设计过程中，所有运动部件的公差配合都预留了极端温度下的形变余量，避免温差过大导致的部件卡滞，活塞环、密封阀片等易损件都采用了耐高低温、耐辐射的材质，不需要频繁更换维护。整套系统的能量流动逻辑经过多轮优化：化学反应产生的高压蒸汽先推动活塞曲轴结构带动第一级发电机发电，发出的电能一部分直接供给负载，另一部分驱动磁悬浮飞轮提升转速完成能量存储，当化学反应段的供能波动或是暂时停止时，飞轮带动双向发电机持续输出稳定电能，平滑供电曲线，避免负载端出现电压波动。
