单坡开放式木质棚屋框架结构设计

　　该木质棚屋框架采用单坡斜顶结构设计，主要应用于户外场地的临时遮蔽、物料堆放防护、小型作业区遮阳挡雨场景，也可适配庭院休闲区、厂区临时周转区、农用机具停放区的遮蔽需求，整体结构无需复杂围护墙体，依靠立柱与梁架形成稳定的支撑体系，在保证遮蔽面积的同时最大化通透度，减少侧风对结构的荷载影响。从结构受力逻辑来看，整体采用六根落地式实木立柱作为竖向承重构件，立柱底部设置金属固定脚，可通过膨胀螺栓与混凝土地面完成刚性连接，安装边界需保证地面平整度误差不超过5mm每米，避免立柱受力不均产生剪切应力。顶部梁架采用主次梁分层排布的设计思路，沿坡度方向设置纵向主梁，主梁与立柱顶端通过榫卯结合金属角码完成固定，横向次梁等间距排布在主梁上方，

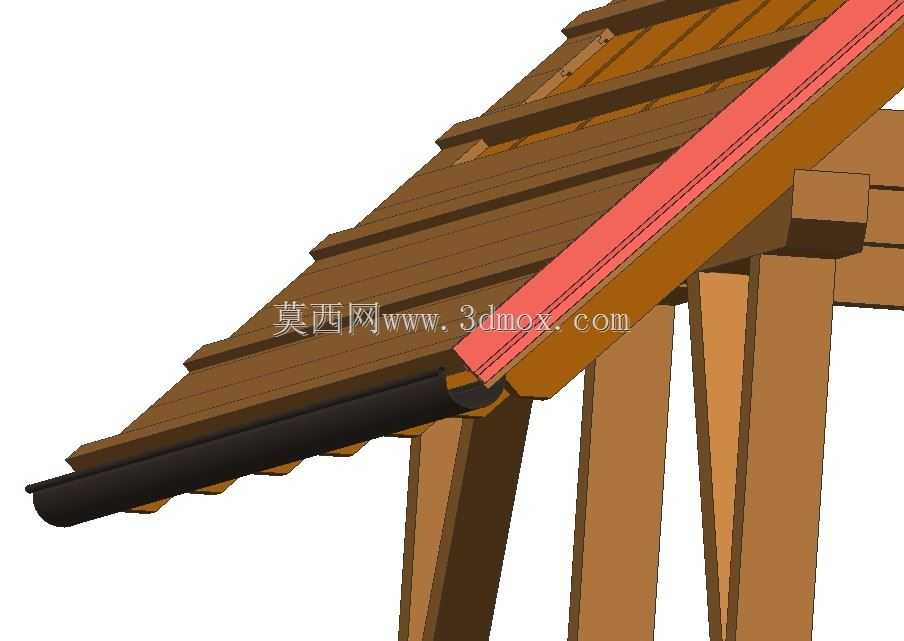

　　直接承托顶部屋面板材，次梁间距控制在400mm至450mm区间，可适配常规木质屋面板、彩钢瓦、树脂瓦等多种屋面材料的铺设要求，无需额外调整龙骨间距。单坡屋顶的坡度设置为15度，该坡度既可以保证雨水快速沿坡面流向低位侧的排水沟，避免屋面积水渗漏，也不会因坡度过大导致屋面材料滑落、安装难度提升，低位侧沿棚屋长度方向通长设置木质排水沟，排水沟与屋面低位边缘紧密贴合，可将屋面汇水统一导向两端的排水点位，避免雨水直接从屋檐滴落冲刷地面。整体框架的横向跨度设计为6米，纵向长度为8米，檐口低位侧高度为2.8米，高位侧高度为4.4米，该尺寸边界既可以满足小型车辆、农用机具的进出停放需求，也可以保证人员在棚下活动无压抑感，

　　同时控制整体耗材量在合理区间，降低建造成本。在节点设计上，所有木构件的连接位置均预留了金属紧固件的安装位，摒弃了纯榫卯结构对加工精度的过高要求，现场安装时可通过普通木工工具完成装配，无需大型吊装设备，适配非专业施工队伍的快速搭建需求。立柱与主梁的连接节点处增设了斜向支撑木方，斜撑与立柱、主梁形成三角形稳定结构，可有效抵抗侧向风荷载，避免框架在强风天气下出现侧向倾覆，斜撑的角度设置为45度，最大化利用材料的力学性能，减少不必要的构件冗余。次梁与主梁的连接采用骑马钉结合自攻螺丝的固定方式，既可以保证安装效率，也能避免屋面板铺设后次梁出现移位、翘曲等问题。从材料选型角度来看，所有木质构件均采用经过防腐、防虫处理的实木型材，

　　立柱截面尺寸为150mm150mm，主梁截面尺寸为100mm200mm，次梁截面尺寸为50mm*100mm，排水沟采用厚度20mm的实木板拼接成型，内侧可附加防水卷材提升排水密封性，整体材料规格均为市场常规流通尺寸，无需特殊定制，可大幅降低材料采购成本与运输难度。在实际使用场景中，该棚屋框架可根据使用需求在侧面增设围挡、卷帘等附属构件，转换为半封闭的临时仓储空间，也可直接裸露框架作为爬藤植物的牵引支架，适配庭院景观类的使用需求，结构本身的模块化设计支持多组框架沿纵向拼接延伸，可灵活调整整体遮蔽长度，适配不同面积的场地需求。安装过程中需注意，立柱固定时需保证所有立柱的垂直度误差不超过3mm每米，主梁安装时需提前校准坡度，避免出现屋面高低差导致排水不畅，次梁排布时需保证间距均匀，避免屋面板铺设后出现悬空部位导致踩踏变形。排水沟安装时需设置千分之三的纵向坡度，保证沟内雨水可以快速流向排水口，无积水残留，延长木质构件的使用寿命。
