1英寸T形槽配套塑料双孔拉手结构

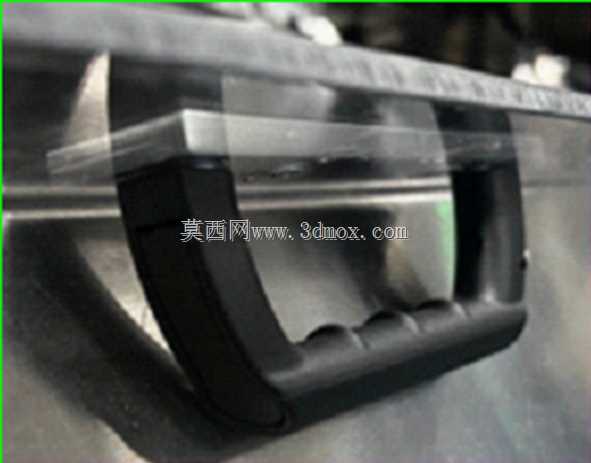

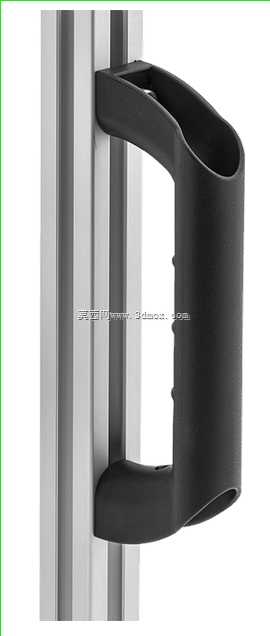

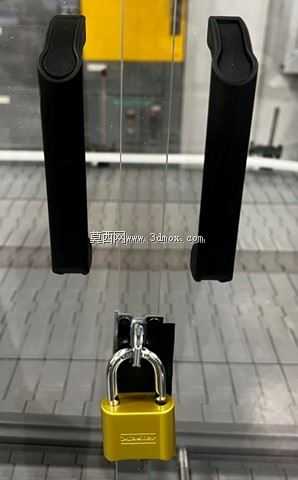

　　在工业铝型材框架、设备防护门、机床操作舱门这类需要频繁开合、手动施力的结构场景里，拉手的选型直接影响操作手感与长期使用可靠性，这款适配1英寸T形槽的双孔塑料拉手，就是针对挤压铝型材的安装特性做的定向设计。日常车间里常见的铝型材框架防护门、设备侧开检修面板，很多都采用1英寸规格的三通槽铝挤压件作为门框基材，这类基材的槽道有统一的标准尺寸，普通拉手要么需要额外打孔破坏型材表面防腐层，要么安装后突出量过大容易在物料转运时发生剐蹭，这款拉手的安装逻辑完全贴合T形槽的使用逻辑，不需要在型材主结构上额外加工通孔，直接通过1/4-20规格的内六角圆柱头螺钉，配合T形槽内预置的弹片螺母就能完成固定，安装过程不需要复杂工装，现场装配时只需要一把内六角扳手就能完成锁紧，后期维护更换也不需要拆解周边的相邻结构。

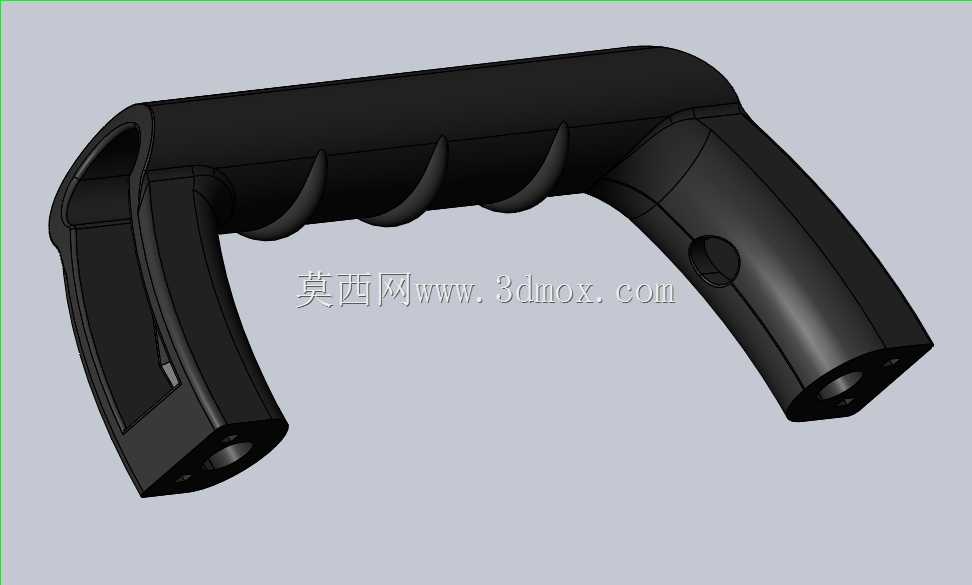

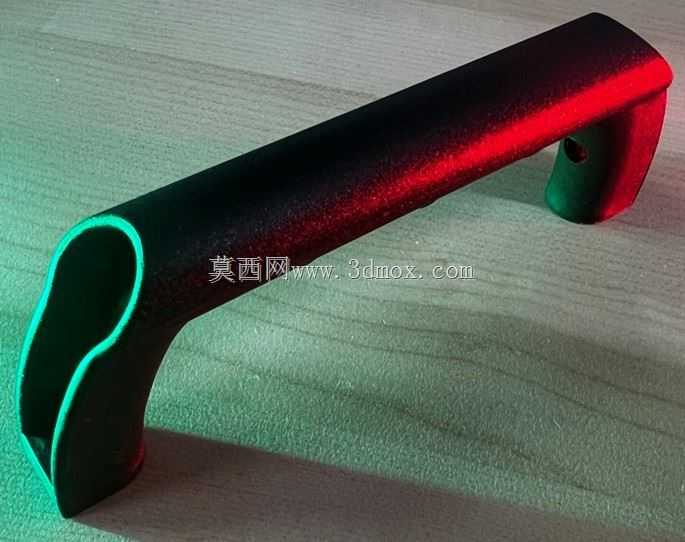

　　从实际使用的受力角度看，这类防护门、检修面板的单次开启施力通常在50N到120N之间，遇到密封胶条压紧的舱门，瞬时最大施力可能达到180N，这款拉手的握持段做了三道内凹的弧形指槽，完全贴合成年人四指弯曲的自然弧度，握持时手掌与拉手的接触面积比平直拉手大30%左右，长时间频繁开合也不会出现硌手的问题，塑料材质本身的阻尼感也能避免手上沾有切削液、少量油污时出现打滑的情况。拉手的两个安装支脚做了等强度的圆弧过渡，没有尖锐的应力集中直角，在承受侧向拉扯力的时候，应力会沿着圆弧面均匀分散到支脚与握持段的连接区域，不会出现普通塑料拉手容易在支脚根部断裂的问题。

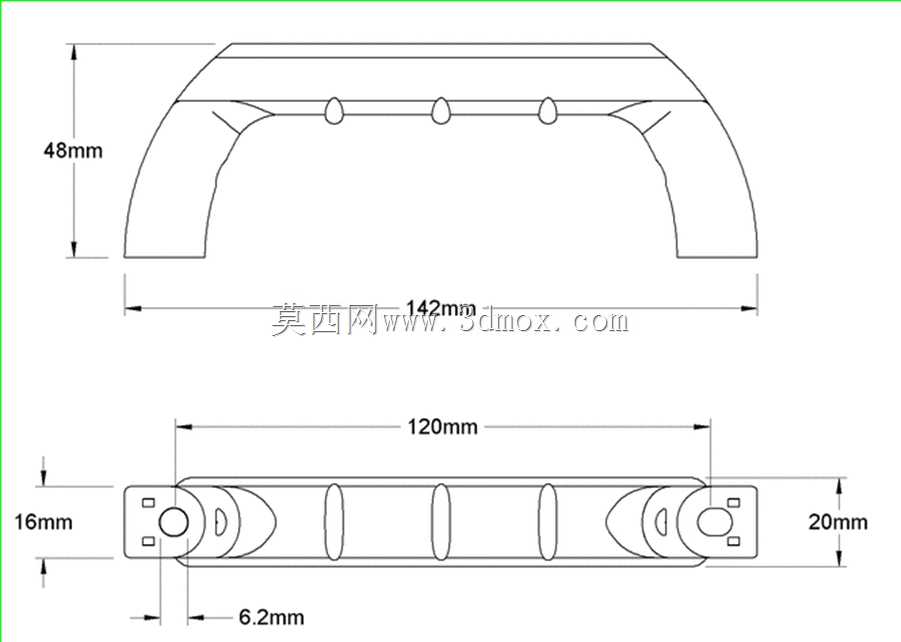

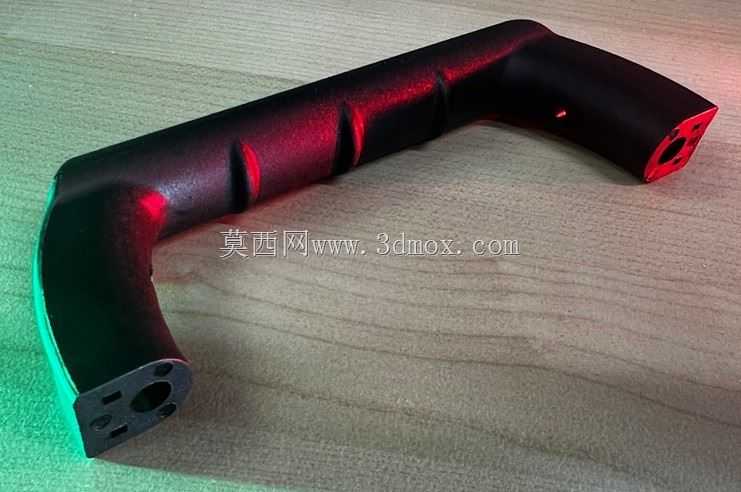

　　尺寸边界上，这款拉手整体长度为142mm，安装后突出安装面的高度为48mm，两个安装孔的中心距严格控制在120mm，这个尺寸刚好匹配1英寸T形槽铝型材上相邻两个标准槽位的间距，安装时不需要调整螺母在槽内的位置，直接对齐预装的螺母就能拧入螺钉，能大幅缩短现场装配的对位时间。两个安装支脚的端面都做了与型材表面贴合的平面设计，锁紧后拉手与安装面之间没有多余缝隙，不会积存切削碎屑、灰尘等杂物，日常清洁只需要用车间常用的压缩空气吹扫就能完成清理。每个安装孔位都配套了塑料塞子，螺钉锁紧完成后可以把塞子压入孔端，完全覆盖螺钉头与安装孔的缝隙，一方面能避免车间内的切削液、水雾进入孔位造成螺钉锈蚀，另一方面也能让拉手外表面保持完整的流线型，没有突出的螺钉头剐蹭操作人员的工作服或者手套。

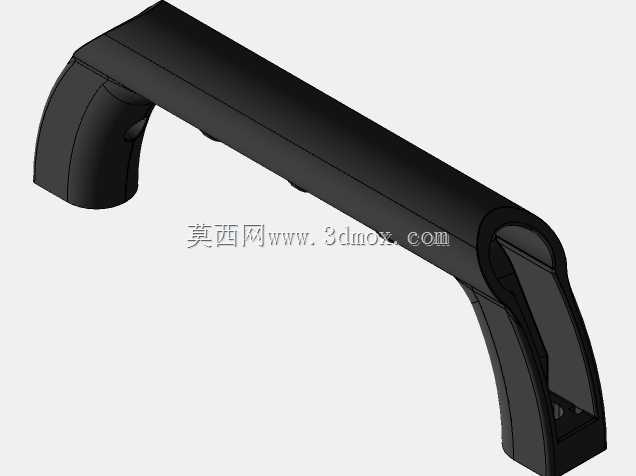

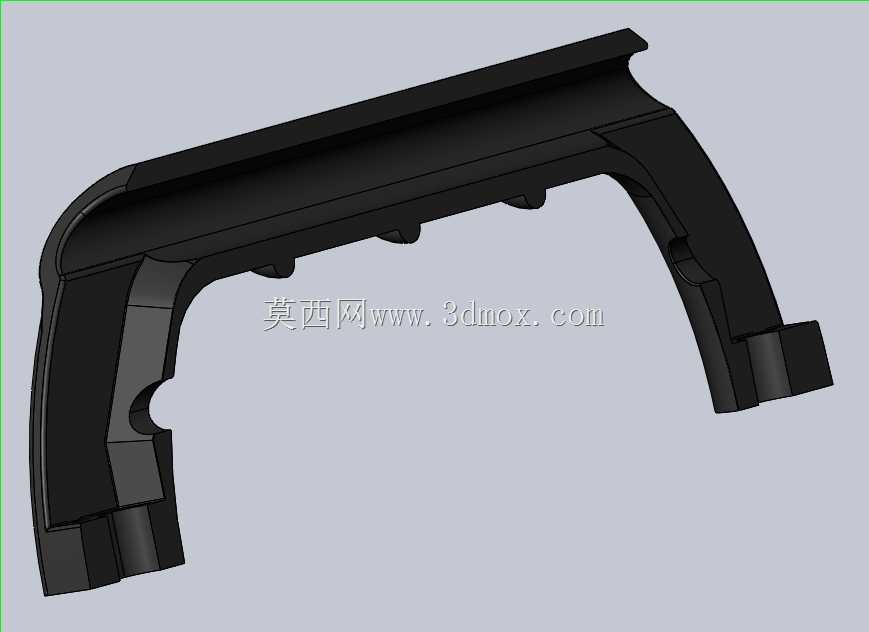

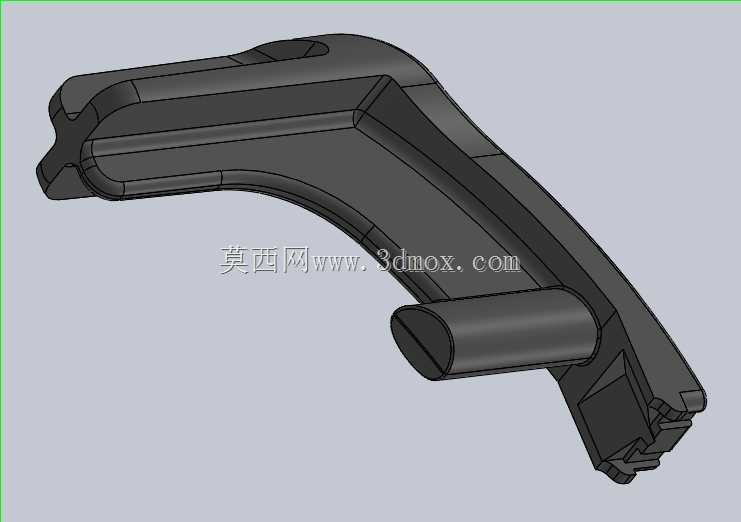

　　从设计适配性来看，这款拉手除了用在铝型材防护门上，也可以适配厚度在2mm到5mm之间的钢板防护面板、亚克力透明观察窗，只要安装面的孔位按照120mm中心距加工，都能完成安装，塑料材质本身的绝缘特性，也让它可以用在有低压绝缘要求的设备舱门上，不会像金属拉手那样存在意外导电的风险。拉手整体的壁厚做了均匀化设计，注塑成型时不会出现局部缩痕、翘曲的问题，批量生产时的尺寸一致性好，安装时不需要额外修磨就能完美贴合安装面，握持段的内部做了十字形的加强筋结构，在不增加整体壁厚、不额外耗用原材料的前提下，把握持段的抗弯曲强度提升了40%，即使操作人员倚靠在拉手上，也不会出现拉手弯曲变形的问题。

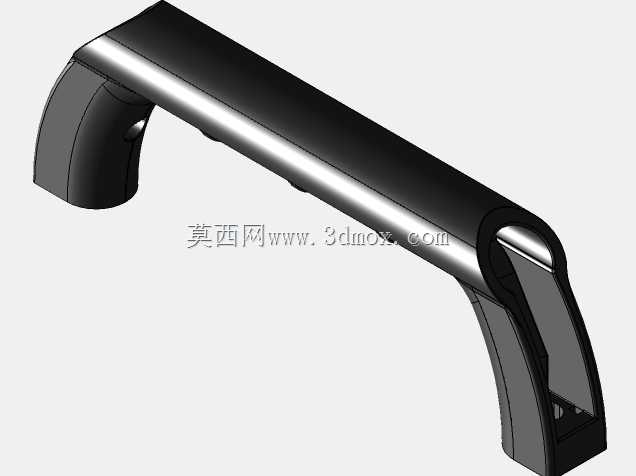

　　在实际的设备改造场景里，很多老旧机床的原有金属拉手因为长期接触切削液出现锈蚀、表面镀层脱落的问题，更换这款拉手的时候不需要重新加工安装孔，只要原有孔位的中心距在120mm，就能直接替换安装，整个更换过程单处只需要两分钟左右，能大幅减少设备停机维护的时间。拉手的黑色哑光表面不会反射车间内的照明灯光，在操作工位附近安装也不会因为反光影响操作人员的视线，外表面没有多余的凹槽、缝隙，不会像网格纹理的拉手那样积存油污，长期使用后只需要用车间常用的清洁剂擦拭就能保持表面整洁。
