带分离功能的多工位机器人末端抓具结构

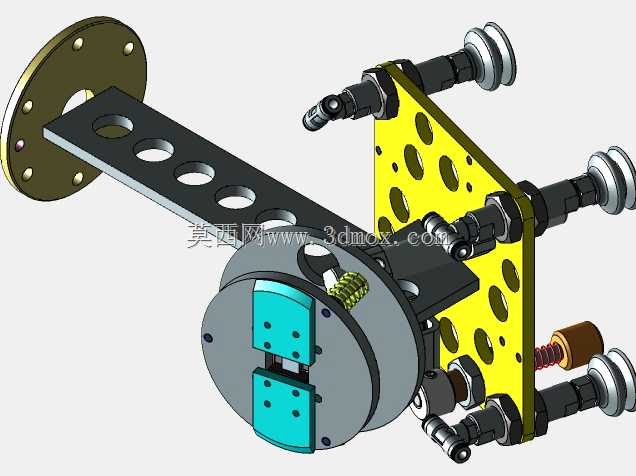

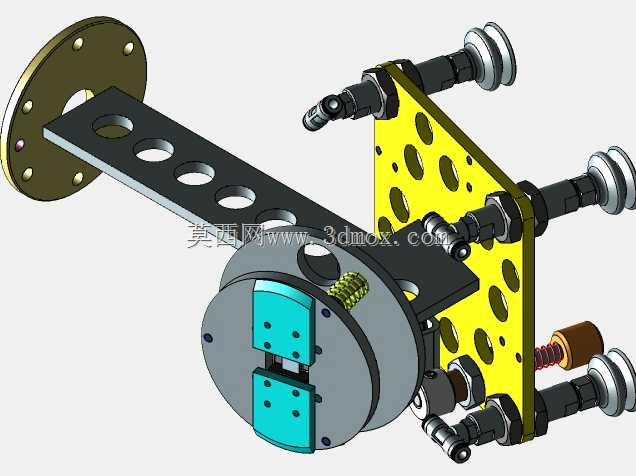

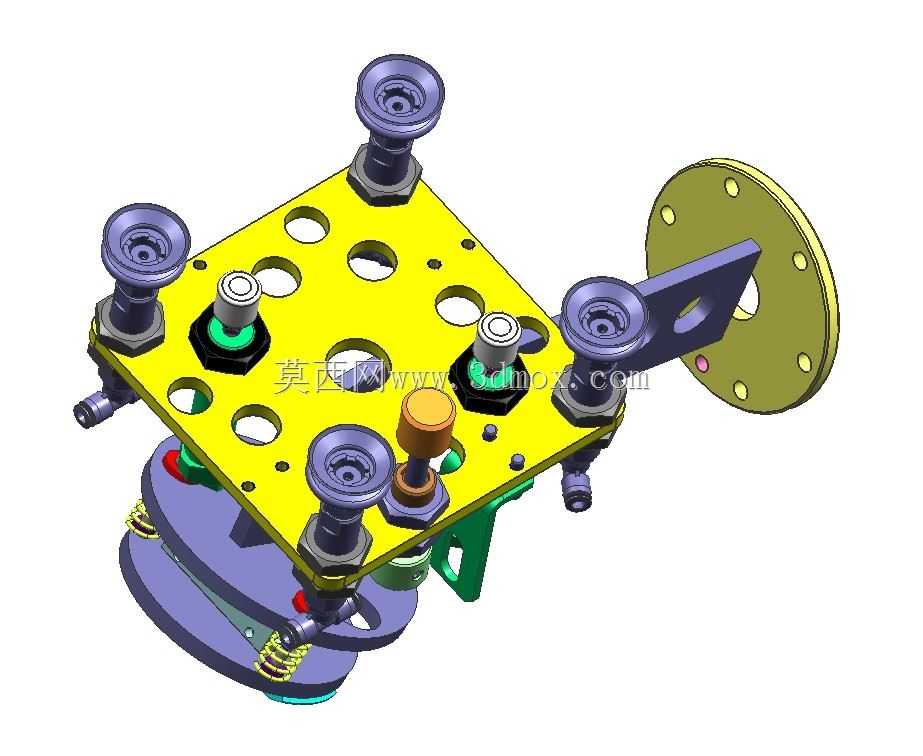

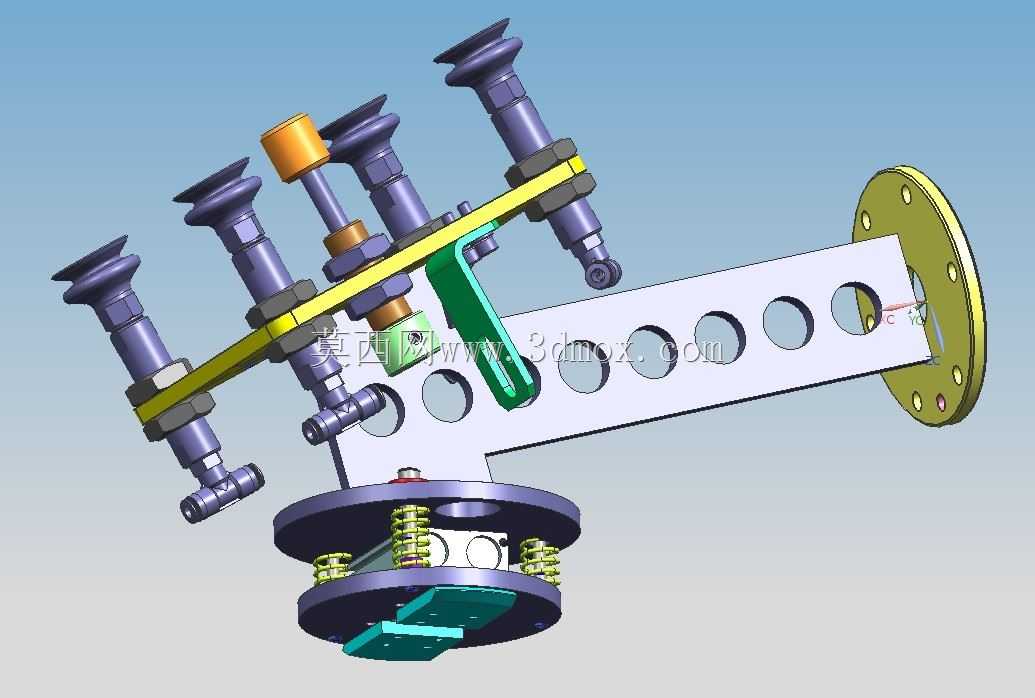

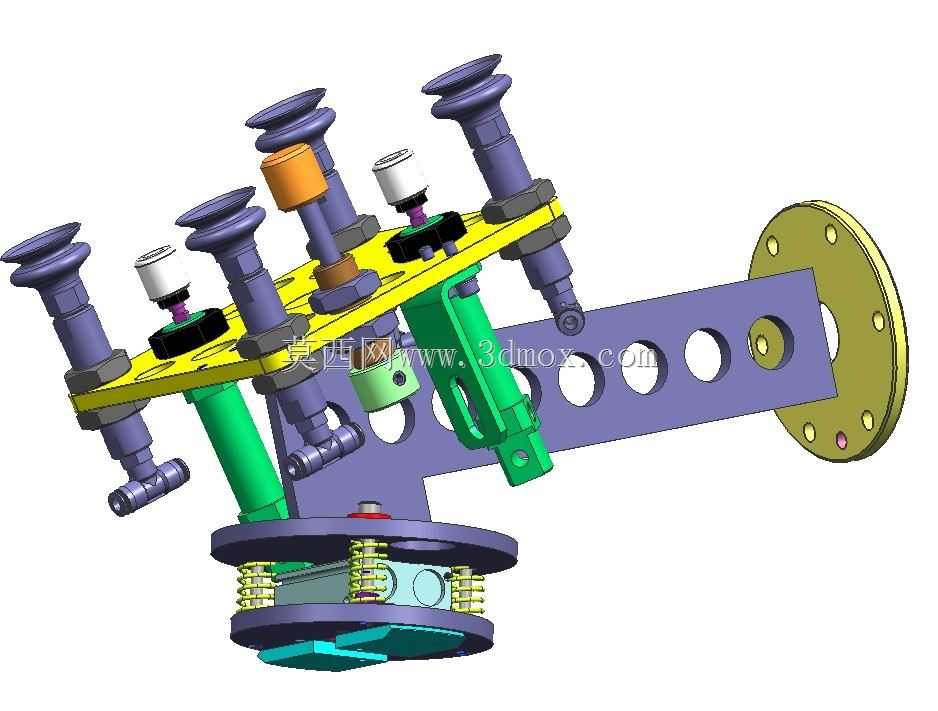

　　这套末端抓具主要适配工业机器人在机床上下料、物料分拣转运场景下的作业需求，尤其针对CA6140这类普通车床加工环节中，需要同时完成待加工件取放、加工完成件分离出料的复合工序设计，解决传统单工位抓具需要多次往返、无法同步完成料件分离的作业痛点。从结构布局来看，抓具采用法兰盘作为与机器人第六轴的连接基准，法兰端面上预留了均匀分布的螺栓安装孔，可适配主流负载10-20kg级六轴工业机器人的末端安装尺寸，安装法兰与主体支架之间通过带镂空减重孔的折弯式连接臂过渡，连接臂上的等距圆孔既可以降低整体结构自重，也能作为气路管线的固定位，避免机器人高速运动过程中管线甩动干涉。主体支架上层为多工位真空吸盘安装平台，共布置了六组独立的真空吸盘组件，

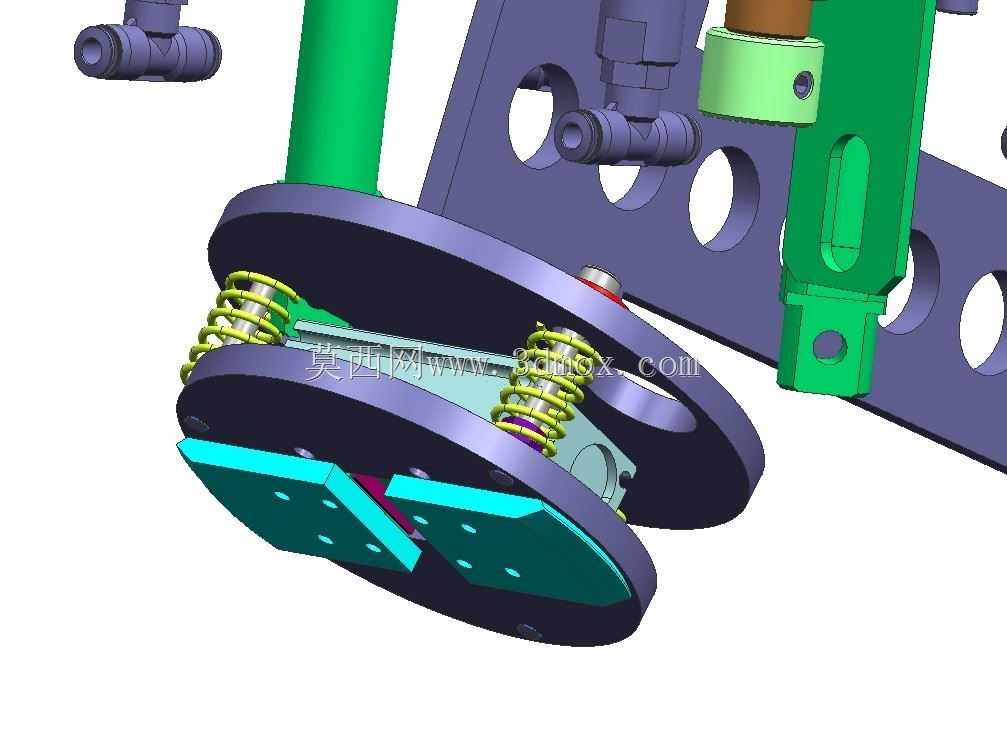

　　其中四组为大直径标准波纹吸盘，负责吸附平面度较好的待加工毛坯件，另外两组小直径吸盘搭配缓冲压头，负责吸附加工完成后的成品件，不同吸盘组件的安装高度根据料件的堆叠高度差做了差异化设计，避免取料时不同工位的吸盘发生干涉。支架下层集成了独立的料件分离机构，该机构采用弹簧缓冲式浮动压合结构，外围均匀布置了三组压缩弹簧提供浮动支撑力，底部设置了弹性分料拨爪，当上层吸盘抓取整叠料件最上方的单片物料时，下层分离机构的压头会压住下方剩余料件，配合吸盘提升动作完成单片料件的分离，避免传统真空吸盘取料时出现多片粘连带起的问题，这一结构尤其适合薄金属片、薄板类加工件的上下料作业。分离机构的侧方还设置了两组绿色的导向定位柱，导向柱上预留了调节安装槽，

　　可根据不同尺寸的料件调整导向间距，保证取料时吸盘与料件的相对位置精度，避免偏载导致吸盘漏气脱落。气路接口全部集中布置在支架的侧方安装位，每组吸盘都对应独立的气路控制支路，可通过电磁阀单独控制不同吸盘的真空通断，实现不同工位吸盘的独立作业，既可以同时抓取多件小尺寸料件提升作业效率，也可以单独控制单个吸盘完成特殊位置料件的取放。整体结构的运动包络经过校核，在机器人最大运动速度下，抓具最外侧的吸盘组件不会与机床卡盘、防护门发生碰撞，安装时只需将法兰与机器人第六轴对准锁紧，接通气路与检测信号线即可完成调试，无需额外加工过渡连接件。从受力角度来看，连接臂采用高强度铝合金加工而成，在保证结构刚性的前提下尽可能降低自重，避免机器人末端负载冗余，

　　弹簧分离机构的弹力经过匹配计算，既可以保证压料时足够的摩擦力阻止下方料件被带起，也不会因为压力过大压伤料件表面，吸盘的缓冲行程可以适配±5mm以内的料件堆叠高度差，降低料台定位精度的要求。这套抓具的结构设计充分考虑了机加工现场的实际工况，所有外露的气路接头都做了防磕碰防护，易损的吸盘、弹簧部件都采用快拆式安装结构，现场维护时无需拆解整体支架即可快速更换易损件，减少设备停机维护时间。
