双工位机器人视觉夹持执行机构

　　这套夹持执行机构主要适配机床上下料、多工序工件转序的自动化产线场景，在CA6140类机床加工单元的配套改造中，可同时完成两种不同规格工件的抓取、姿态校正与上下料动作，替代传统单工位夹爪频繁换型的冗余流程。从实际产线运行逻辑来看，机构集成的视觉检测单元安装在夹爪侧方的刚性支架上，抓取前可先完成工件位置偏移、姿态角度的识别，将偏差数据反馈给机器人控制器，实时修正末端执行器的运动轨迹，不需要额外增设独立的视觉检测工位，能压缩产线整体占地空间，适配紧凑布局的机加工车间。

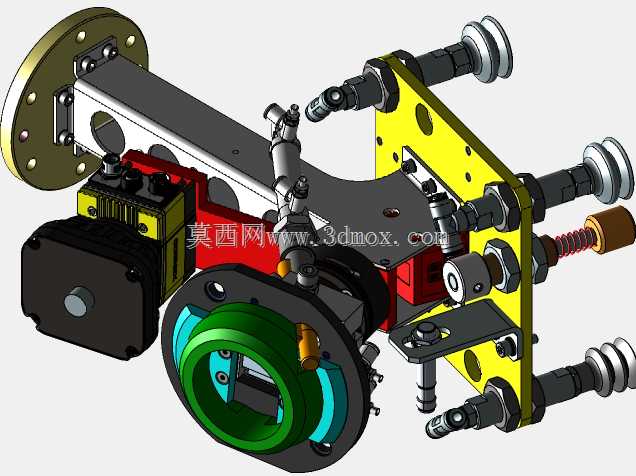

　　功能层面，这套执行器采用双夹持端布局，一侧为带浮动缓冲的环形夹取单元，适配盘类、环类回转体工件的内撑或外夹作业，夹爪接触面做了防滑耐磨处理，抓取表面粗糙度较高的锻坯、铸件时也能保证足够摩擦力，不会出现工件滑脱；另一侧为平行夹指单元，适配轴类、异形块类工件的夹持，夹指安装位预留了快换接口，可根据工件外形快速更换定制夹指，不需要拆解整个执行机构的主体结构。机构中部设置的凸轮联动结构，可实现两个夹持端的工位切换，切换过程通过内置的传动件完成动力传递，定位精度靠刚性限位与锥面配合保证，重复定位偏差可控制在0.02mm以内，满足机加工工序的上下料精度要求。

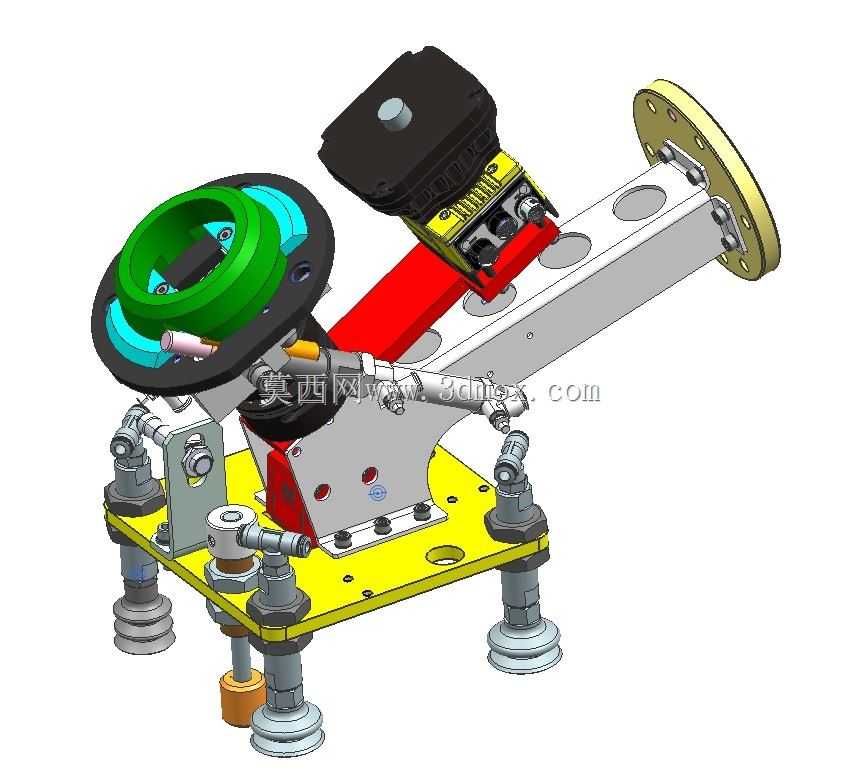

　　设计思路上，整体主体框架采用高强度铝合金加工成型，在保证结构刚性的前提下尽可能降低末端负载重量，适配负载10-20kg级的六轴工业机器人安装，不会超出机器人的额定负载边界。安装法兰采用标准ISO机器人末端法兰尺寸，法兰端面预留了通用的安装螺孔与定位销孔，可直接适配主流品牌工业机器人的末端安装位，不需要额外制作转接法兰。气路与线缆全部采用内置走线设计，所有气管、信号线缆都从主体结构的内部空腔穿过，末端设置了航插与快插气嘴，外部走线全部用波纹管防护，避免机器人运动过程中线缆与周边设备、工装发生剐蹭磨损，降低设备运行的故障概率。底部设置的四个可调支撑脚，是在机构调试、离线编程阶段放置时使用，可调整支撑高度保证机构放置水平，避免调试过程中机构倾倒磕碰精密部件。

　　安装边界方面，机构整体横向最大伸展长度为380mm，竖向最大高度为260mm，安装后距离机器人法兰盘的最大外伸距离控制在320mm以内，不会因为外伸过长导致机器人末端刚性不足。视觉单元的检测视野覆盖夹爪前方200-500mm的范围，可识别该范围内尺寸偏差±15mm以内的工件，不需要工件严格定位在固定料盘位置，可适配普通料框、输送带来料的抓取场景。夹持力通过调压阀可独立调节两个夹爪的输出力，针对薄壁件、易变形工件可降低夹持力避免夹伤工件，针对重型毛坯件可提高夹持力保证抓取可靠性。机构上集成的分离器部件，可在抓取带切削液、铁屑的工件时，通过吹气结构清理工件定位面的残留杂质，避免杂质夹在夹爪与工件之间导致夹持定位偏差，影响后续机床加工的精度。联轴器部件用于连接驱动电机与凸轮传动机构，可补偿传动过程中的微小同轴度偏差，降低传动过程中的振动与噪音，延长传动部件的使用寿命。整个机构的所有运动部件都设置了润滑注油口，日常维护时可直接在外部注油，不需要拆解主体结构，降低后期维护的工作量。
