异形切角金属合页门配件三维设计

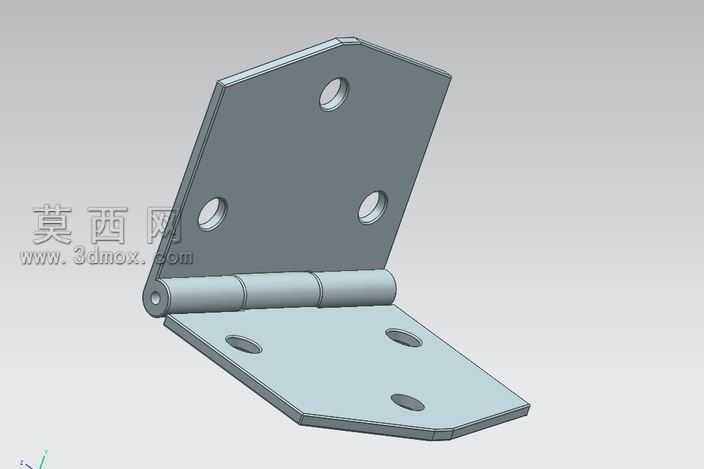

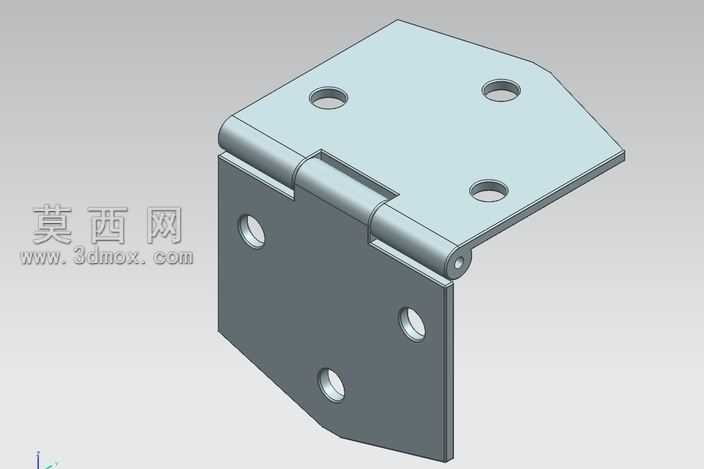

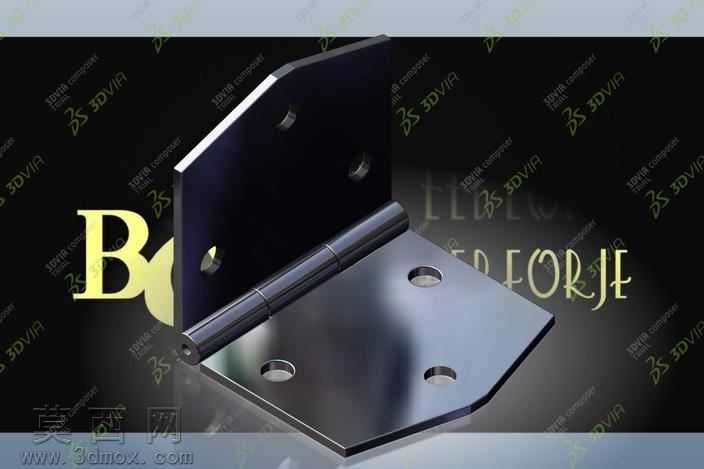

本作品为异形切角结构的金属合页三维建模作品，建模阶段首先基于门体安装的实际使用需求确定整体尺寸基准，先绘制两个页片的二维轮廓草图，针对常规合页直角边缘易剐蹭、适配特殊切角门框安装的痛点，将两个页片的外侧边角设计为斜切异形结构，同时精准定位每页片上的三个安装沉孔位置，确保孔位同轴度、孔间距符合通用门体安装的尺寸规范，预留出螺丝安装的沉头深度，避免安装后螺丝凸起影响门体闭合。完成草图绘制后通过拉伸命令生成页片基础实体，对页片边缘做统一的圆角钝化处理，消除尖锐边角带来的安装划伤风险，同时提升成品的视觉精致度。中间的铰接转轴部分采用同轴心配合建模，先绘制转轴的圆柱实体，再分别在两个页片的连接侧生成对应的卷边筒结构，确保卷边筒与转轴的间隙配合公差控制在合理范围，既保证合页转动时的顺滑无卡顿，又避免间隙过大导致的页片晃动松旷。材质与渲染阶段，为模型赋予哑光拉丝不锈钢材质，调整材质的金属度、粗糙度参数还原真实不锈钢合页的磨砂金属质感，添加柔和的环境光与定向补光，突出金属表面的细腻拉丝纹理与结构转折处的光影层次，清晰展现页片厚度、卷边结构、沉孔细节的真实形态。结构设计上充分考虑合页的承重受力特性，在页片与卷边筒的衔接位置做加强过渡处理，避免长期开合受力导致衔接处断裂，异形切角的页片造型既可以适配带有切角造型的特殊门框、柜门安装需求，也能减少合页安装后突出的边角磕碰风险，整体模型结构完整，装配关系清晰，所有特征参数均可直接对接生产加工环节，还原真实五金合页的生产制造尺寸要求，转动结构的配合设计完全符合实际使用中的开合逻辑，可用于门配件选型展示、特殊柜门安装方案验证等场景。
