黑色安全型静态门窗铰链三维结构设计

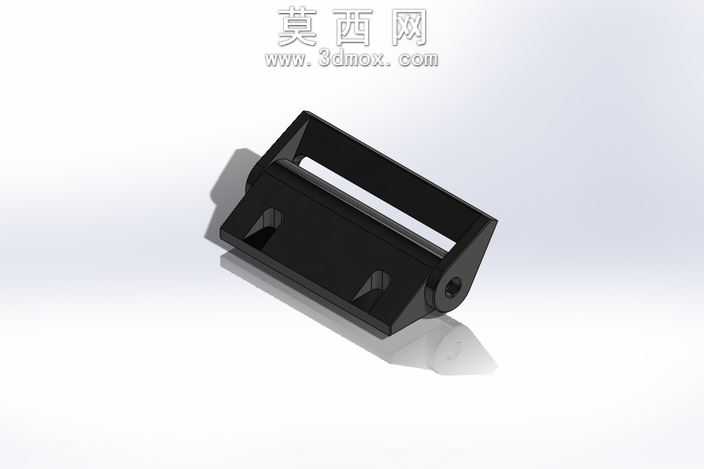

本作品为静态安全型铰链的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制主体安装座的轮廓草图，通过拉伸凸台命令生成基座的基础实体，针对基座两侧的加强筋结构，采用筋特征工具结合拔模角度参数完成一体化成型，保证结构强度的同时减少不必要的材料冗余。针对铰链的转轴配合部位，先通过旋转切除生成轴孔特征，对孔位边缘添加0.5mm的倒角工艺特征，避免实际装配时出现锐边刮擦的问题，转轴与基座的配合间隙按照实际五金件的公差标准设置为0.1mm，还原真实产品的装配适配关系。材质与渲染阶段，为模型赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数至0.6、反射率设置为0.15，还原工业级五金配件常用的喷塑表面质感，渲染时添加柔和的环境漫反射光源，在模型下方投射软阴影，清晰呈现铰链的立体轮廓与结构细节，同时对基座表面的凹陷标识位做轻微的凹凸贴图处理，增强模型的真实感。结构设计上，该静态铰链采用一体式基座搭配固定转轴的结构形式，基座背面预留两个沉头安装孔位，可直接通过螺丝完成与门窗框体的固定连接，转轴部位采用封闭式轴套设计，避免长期使用过程中灰尘进入配合间隙导致的转动卡滞问题，两侧的三角形加强筋从基座底部延伸至轴套位置，可有效分散铰链承重时的应力，避免受力集中导致的结构断裂，整体结构无多余活动部件，适配无频繁开合需求的静态连接场景，兼顾安装便捷性与长期使用的结构稳定性。设计思路围绕门窗静态连接场景的实际需求展开，摒弃普通活动铰链的复杂转动结构，以高结构强度、低维护成本为核心设计目标，所有特征尺寸均参考民用门窗五金的通用安装标准设置，安装孔位间距、基座厚度、转轴直径等参数均符合行业通用规范，可直接用于相关产品的结构参考、安装模拟以及五金配件的选型演示，建模过程中所有特征均保留完整参数，可根据实际使用场景的承重需求快速调整基座壁厚、筋位厚度以及轴孔直径，适配不同规格的门窗安装需求。
