ABB7600机器人配套真空夹持工装

　　这套真空夹持装置是专为ABB7600重载工业机器人设计的末端执行机构，主要面向机床加工产线的工件上下料、重型板材转运、长条形结构件码垛等作业场景，适配CA6140等普通车床加工环节的工件流转需求，可替代人工完成高温、高负载、重复定位精度要求高的物料取放作业，降低人工操作的安全风险，提升产线连续作业的稳定性。

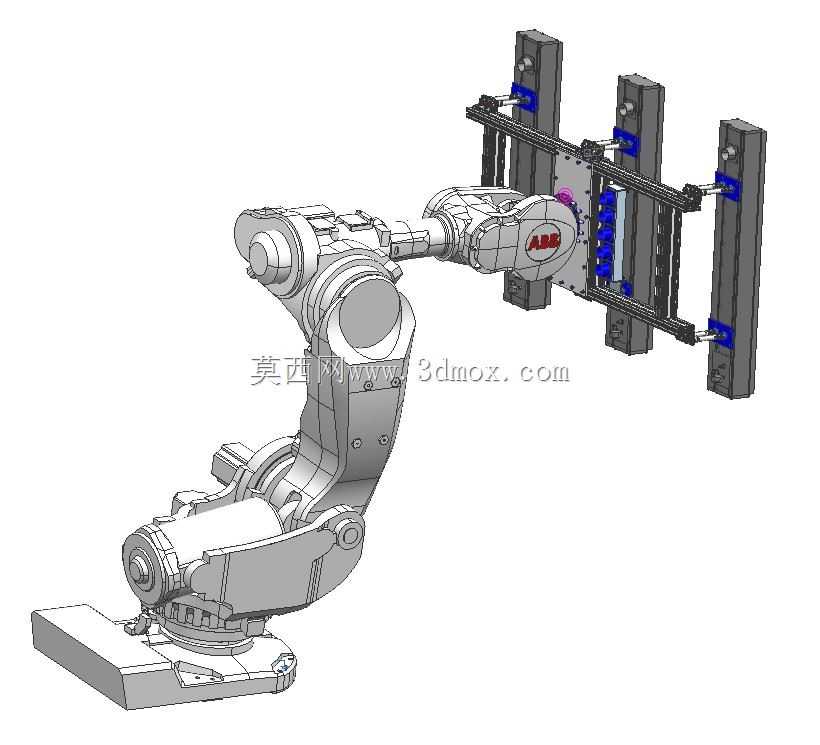

　　从结构设计来看，整套夹具采用双梁平行布置的安装框架，两根竖向承载梁通过横向连接座与机器人末端法兰对接，连接座上预留了标准的机器人安装孔位，可直接与ABB7600的第六轴法兰匹配，无需额外制作过渡转接板，安装时仅需按照法兰孔位对齐锁紧即可完成机械装配，大幅缩短现场调试的周期。承载梁上均匀布置了多组真空吸盘安装位，每个安装位都设计了可调节的滑动槽，操作人员可根据待抓取工件的外形尺寸、重量分布灵活调整吸盘的间距与位置，适配不同规格的平板类、框架类、长轴类工件的抓取需求，单组吸盘的吸附力可根据气源压力进行调节，配合多吸盘协同作业，可稳定抓取表面平整的金属板材、玻璃构件、复合板材等多种材质的工件。

　　真空回路的设计上，每组吸盘都配置了独立的真空止回阀，当某一组吸盘出现泄漏或者未完全贴合工件表面时，止回阀会自动切断该支路的气路，避免整个真空回路的压力下降，保证其余吸盘的吸附力不受影响，防止工件在转运过程中出现脱落的风险。气路管线全部采用内嵌式布置，沿着承载梁的内部走线槽排布，外部预留的管线仅保留与机器人侧气源接口对接的快插接头，既避免了机器人运动过程中管线与周边设备发生剐蹭缠绕，也能减少车间内切削液、金属粉尘对气路管线的腐蚀，延长整套工装的使用寿命。

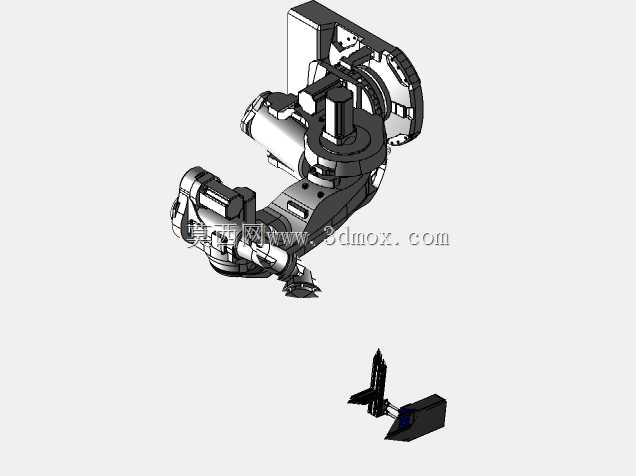

　　安装边界方面，整套夹具在完全收拢状态下的横向宽度适配ABB7600机器人的最大运动包络范围，不会在机器人回转、俯仰动作时与机床的防护门、卡盘、刀架等部件发生干涉，设计时已经预留了足够的安全间隙，当夹具携带工件靠近机床主轴位置时，最外侧的承载梁与机床卡盘的最小安全距离控制在15mm以上，既保证上下料动作的行程最短，也避免运动过程中发生碰撞。夹具的整体重量经过轻量化优化，在保证结构刚性的前提下，尽可能降低了末端负载的自重占比，让机器人可以将更多的负载能力分配给待转运的工件，适配ABB7600重载型号的负载参数，不会出现负载超限导致的机器人报警或者关节过载损耗。

　　实际作业过程中，这套夹具可配合机床的自动门、工件定位台完成全自动化的上下料流程：机器人携带夹具移动到待上料工件的存放位置，垂直下降让吸盘贴合工件表面，真空发生器启动产生足够的负压后，机器人提升工件移动到机床加工位，待机床卡盘夹紧工件后，真空释放，夹具退出机床加工舱，机床即可启动加工作业；加工完成后，夹具再次进入舱内吸附住完成加工的工件，待卡盘松开后将工件取出转运到下料位置，整套动作逻辑可直接集成到机器人的标准作业程序中，无需额外增加复杂的控制逻辑。针对机床加工场景常见的工件表面残留切削液的情况，吸盘采用了耐油的丁腈橡胶材质，即使工件表面有少量的切削液残留，也能保证足够的吸附摩擦力，不会出现工件滑移的问题，同时吸盘的唇边设计了一定的容屑空间，少量附着在工件表面的金属切屑不会影响吸盘的密封性能，减少了作业前清理工件表面的辅助工序。

　　结构刚性方面，两根承载梁采用高强度铝合金型材加工而成，连接部位采用钢制嵌件增强螺纹连接强度，在满负载抓取工件时，承载梁的最大挠度控制在0.2mm以内，保证工件转运过程中的位置精度，配合机器人本身的重复定位精度，可将工件上下料的定位误差控制在0.5mm以内，满足机床卡盘对工件上料的位置精度要求，无需二次人工校正位置。夹具的所有外露金属部件都做了阳极氧化或者喷塑处理，可抵御车间内潮湿空气、切削液雾气的腐蚀，日常维护仅需定期检查吸盘的磨损情况、清理气路过滤器的杂质即可，整体维护成本较低，适合在机加工车间的长期连续作业环境下使用。
