双四指结构工业机器人夹持机械手

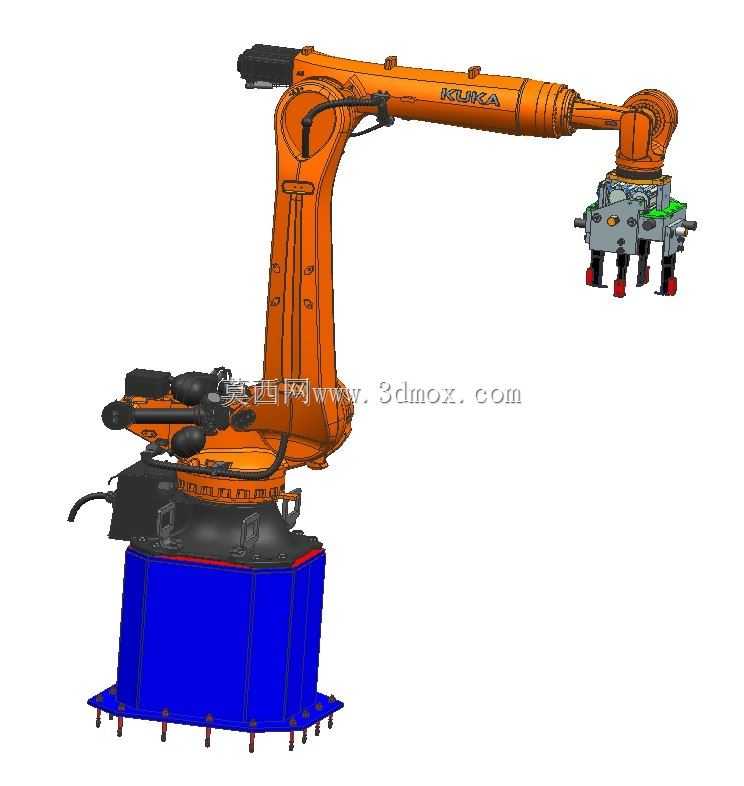

　　这套双四指夹持机械手是搭配六轴工业机器人使用的末端执行机构，主要面向多工位物料转运、异形工件上下料、装配线对位抓取这类工业场景，在机床加工自动上下料环节，可适配CA6140这类普通车床的工件装夹转运需求，也能延伸到3C电子零部件分拣、汽配小件码垛、注塑件取件等工位，解决传统单组抓手单次仅能抓取单工件、适配异形件能力不足的问题。

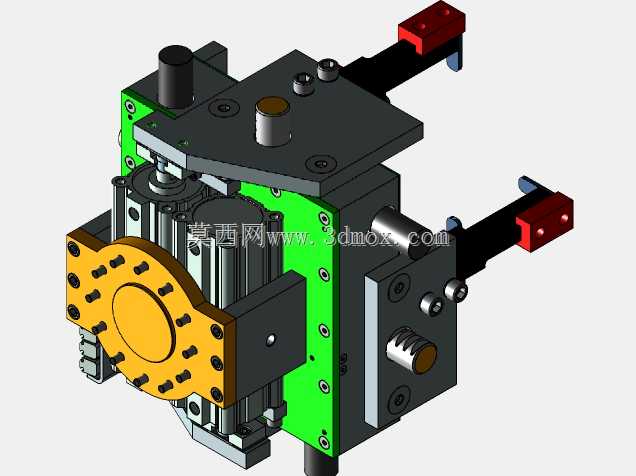

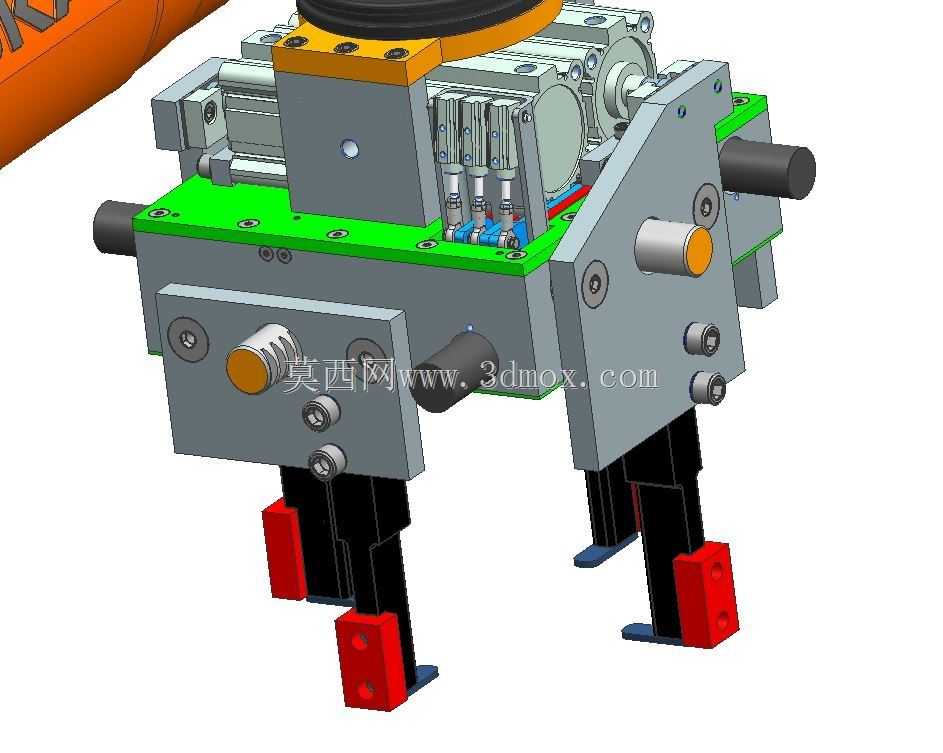

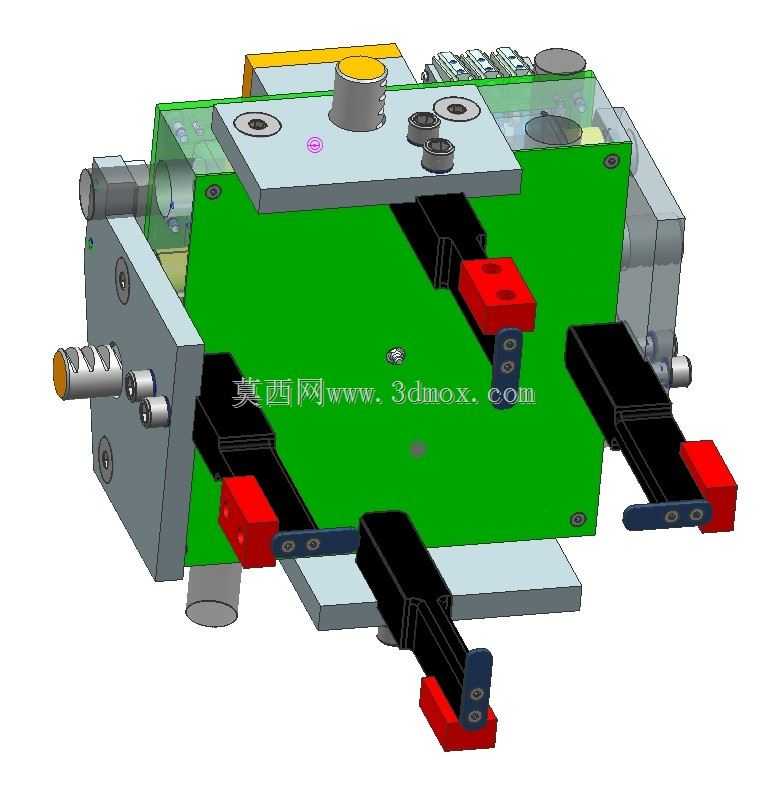

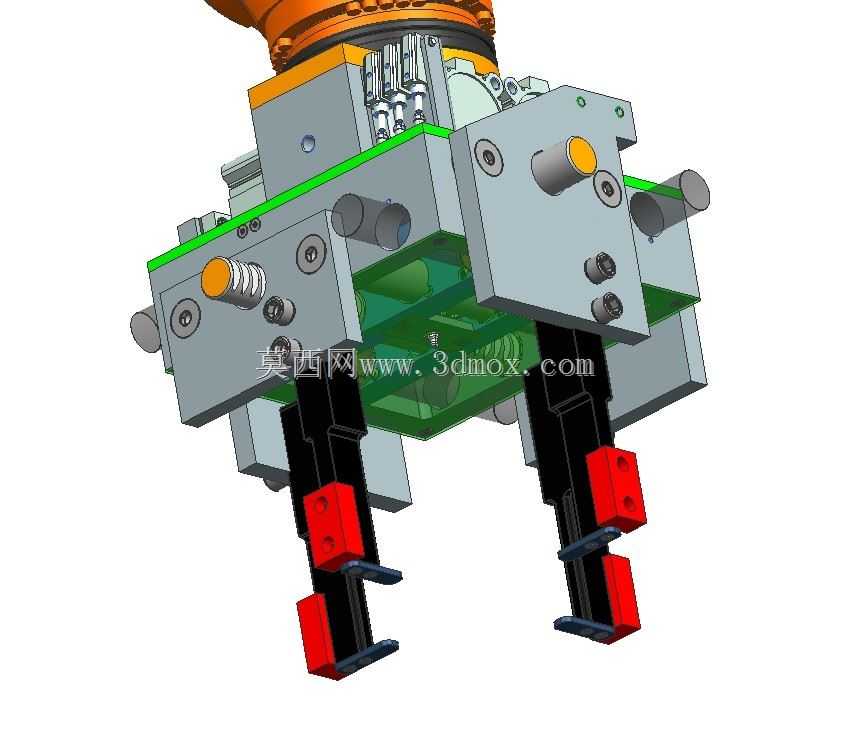

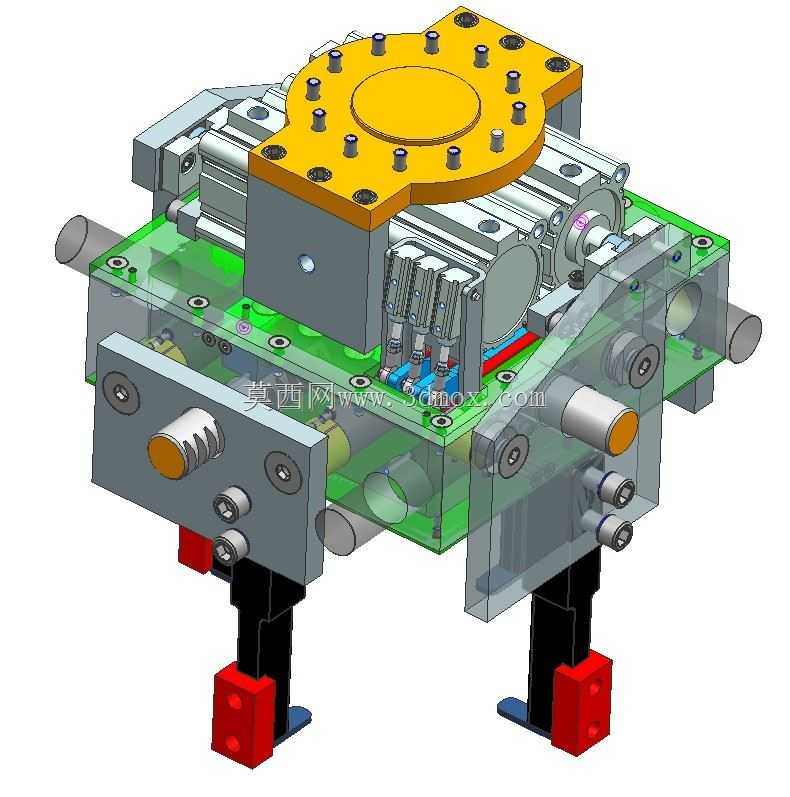

　　从结构设计逻辑来看，整套机构分为机器人连接法兰、抓手安装基板、两组对称布置的四指夹持单元三个核心部分，连接法兰采用标准工业机器人末端接口尺寸，可直接匹配主流负载20-50kg级六轴机械臂的安装孔位，无需额外加工过渡转接板，安装基板做了轻量化镂空处理，在保证整体结构刚性的前提下降低末端负载重量，避免机械臂运行过程中因末端惯量过大出现轨迹偏差。两组四指夹持单元采用对称错位布置，单组抓手的四个夹指做了阶梯式接触面设计，接触面预留了防滑齿纹安装槽，可根据抓取工件的材质更换橡胶垫、聚氨酯垫或者硬质合金防滑条，既可以同步抓取两个同规格小型工件提升上下料效率，也可以通过两组抓手的配合夹持尺寸较大、重心偏移的异形工件，夹指的开合行程通过内置的线性导轨做导向，运行过程中无偏摆，重复定位精度可控制在0.02mm以内，满足精密装配工位的对位要求。

　　在安装边界与尺寸适配方面，整套抓手的总宽度控制在320mm以内，安装后距离机器人法兰端面的总高度不超过180mm，不会超出常规六轴机械臂的末端运动包络范围，夹指完全闭合时单组抓手的最小夹持直径为10mm，完全张开时最大夹持直径可达120mm，可覆盖大部分常规机加工零件、注塑件、包装箱体的夹持尺寸需求。气路走线全部采用内藏式设计，从机器人法兰中心的走线孔直接接入抓手的驱动气缸，外部无裸露气管，避免机械臂高速运行过程中气管与周边工装、设备发生剐蹭缠绕，降低设备运行的故障概率。

　　实际应用过程中，这套双四指抓手可根据工位需求切换两种工作模式：在高速分拣、批量上下料场景下，两组夹持单元独立控制，机械臂完成一次移动行程即可完成两个工件的取放动作，相比传统单抓手效率提升近一倍；针对形状不规则、重心不在中心线上的工件，可通过两组夹持单元的间距调整，从工件的两个不同受力点同时夹持，避免单组抓手夹持时工件出现倾斜、脱落的问题，夹指的夹持力可通过配套的调压阀做无级调节，针对薄壁易碎工件可降低夹持力避免夹伤工件，针对重型金属工件可提升夹持力保证抓取稳定性。

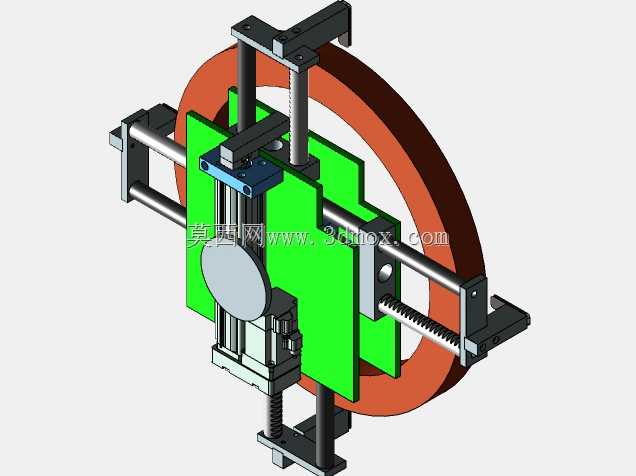

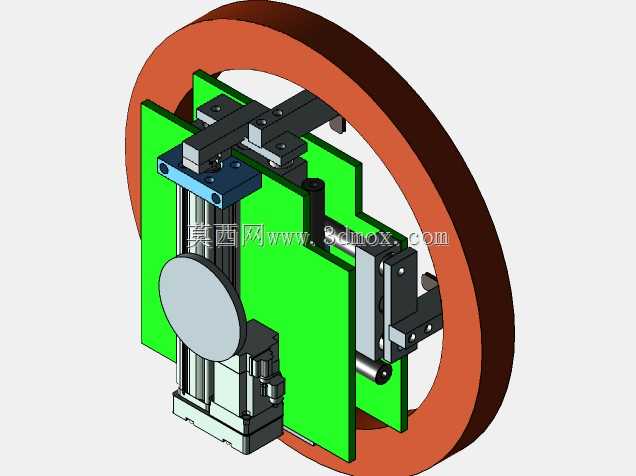

　　从建模细节来看，整套模型还原了实际机构的所有装配关系，包括夹指与导轨滑块的连接结构、气缸与安装板的固定位、法兰盘的定位销孔、气路接头的安装位置，所有配合面都保留了实际加工需要的公差预留间隙，没有出现干涉问题，可直接作为结构设计的参考蓝本，也可用于自动化方案的三维布局演示、工作站仿真模拟，帮助设计人员快速完成末端执行机构的选型适配与方案验证，减少从零开始建模的重复工作量。
