可旋转滚筒输送设备结构设计

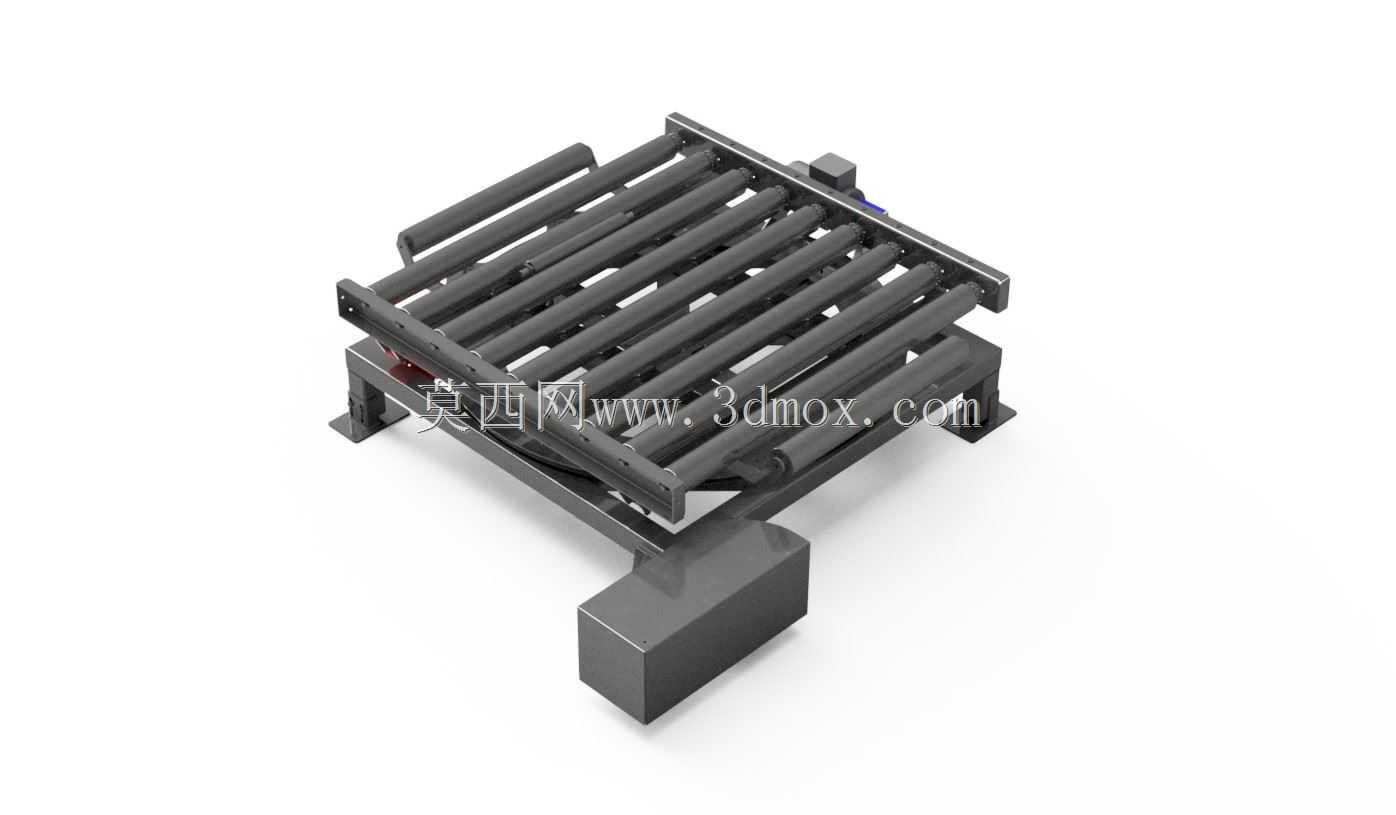

　　在车间物流布局、自动化产线衔接的场景里，经常会遇到输送线路需要90度换向、多工位对接的需求，常规的直线滚筒输送机只能做单方向的物料输送，遇到转角位置要么搭配顶升移载机构，要么占用较大空间做弯道输送，而这款带旋转功能的滚筒输送结构，就是针对这类紧凑空间下的物料换向转运需求设计的。从实际使用场景来看，这类设备常布置在包装线末端、仓储分拣区、机加工上下料工位的衔接处，用来承载托盘类、箱体类规整工件，当工件输送到旋转台位后，整套滚筒架体可以绕中心回转结构做定角度旋转，将工件输送方向切换至垂直的另一线路，不需要额外配置推料、移载机构，就能完成不同流向的物料转接，尤其适合多进多出的输送节点，能大幅缩减线体布局的占用面积。

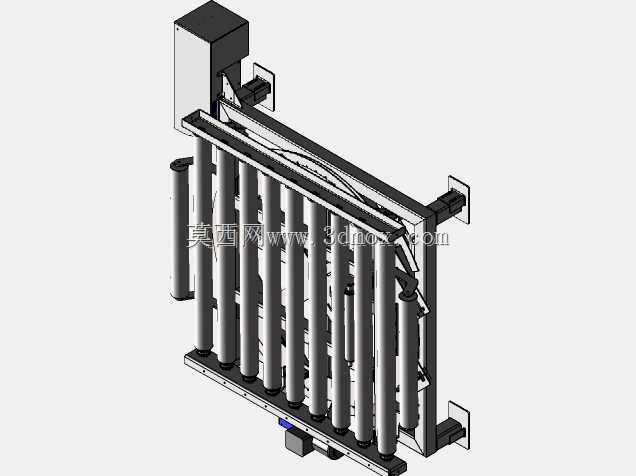

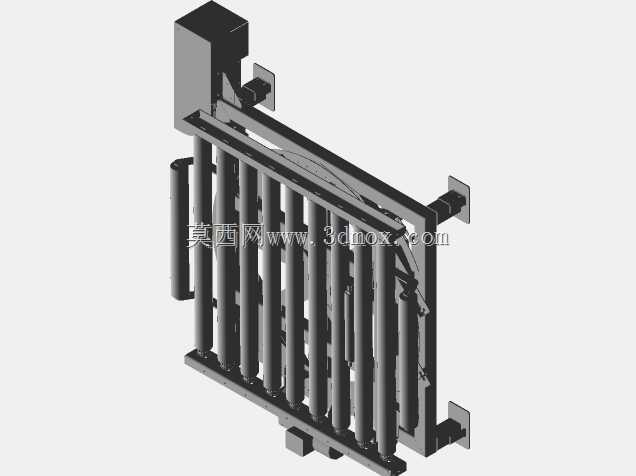

　　从功能特性上看，这套结构的滚筒排布采用等间距密排设计，滚筒之间的间隙控制在合理范围，既可以承载底部平整的标准周转箱，也能适配带托盘的较重工件，避免工件在输送过程中出现卡滞、下陷的问题。架体下方的回转支撑结构承载了整套滚筒组件与输送物料的总重量，侧边配置的驱动单元为旋转动作提供动力，旋转到位后有对应的限位结构保证架体停位精准，不会出现角度偏差导致后续输送对接错位。滚筒的驱动部分采用集中传动布局，动力从架体侧端输入，通过传动结构带动所有滚筒同步转动，保证工件输送过程中速度均匀，不会出现偏斜、打滑的情况。

　　设计思路上，这套结构优先考虑了工位适配的灵活性，整体架体采用型钢焊接框架作为基础承载结构，焊接后做去应力处理，避免长期承重出现形变。回转中心的位置做了加强处理，因为旋转过程中架体的受力会随工件位置变化产生偏载，中心支撑部位的结构强度直接决定了设备的运行稳定性，所以在中心支座位置额外加设了加强筋板，分散偏载带来的应力集中。侧边的驱动模块采用独立安装座设计，后期维护时可以单独拆解驱动单元，不需要拆卸整套滚筒架体，降低运维的工作量。滚筒两端的轴承座采用快装结构，当单个滚筒出现磨损需要更换时，不需要拆解整排滚筒，就能快速完成备件更换。

　　从安装边界与尺寸适配角度来说，这套设备的底部安装座预留了标准的地脚螺栓固定孔，安装时只需要保证地面基础的平面度在允许范围内，就能快速完成设备固定，不需要做复杂的地基预埋。架体的整体高度可以根据对接的前后线体高度做适配调整，底部的支撑脚带有微调结构，安装时可以通过调节支撑脚的高度，保证滚筒面与前后输送线的工作面处于同一水平面，避免工件过渡时出现磕碰。旋转动作的行程范围可以根据实际工位需求做调整，常规应用下以90度回转为主，也可以根据现场布局调整为45度、180度的回转行程，适配不同的线体排布角度。设备的侧边预留了传感器安装位，现场安装时可以在对应位置加装到位检测传感器，配合生产线的控制系统实现全自动的换向输送，不需要人工操作就能完成物料的流向切换。

　　实际应用中，这类旋转滚筒输送结构相比传统的转角输送设备，没有复杂的顶升、移载动作，运行过程中的冲击更小，噪音更低，适合用在对运行平稳性有要求的精密工件输送场景，比如电子组件包装箱、机加工成品件的转运，不会因为动作冲击导致工件表面磕碰损伤。架体侧面的传动部件都做了防护设计，避免生产过程中的灰尘、碎屑进入传动结构，延长设备的无故障运行时间。滚筒表面可以根据输送工件的特性选择不同的材质，比如输送表面易划伤的工件时，可以在滚筒外套装橡塑护套，增大摩擦力的同时避免刮伤工件表面；输送较重的金属工件时，可以采用钢制表面滚筒，提升承载能力。整套结构的受力传递路径清晰，所有承重部位的型材规格、板材厚度都经过载荷校核，在额定承载范围内运行不会出现结构形变，长期使用的稳定性有充足保障。
