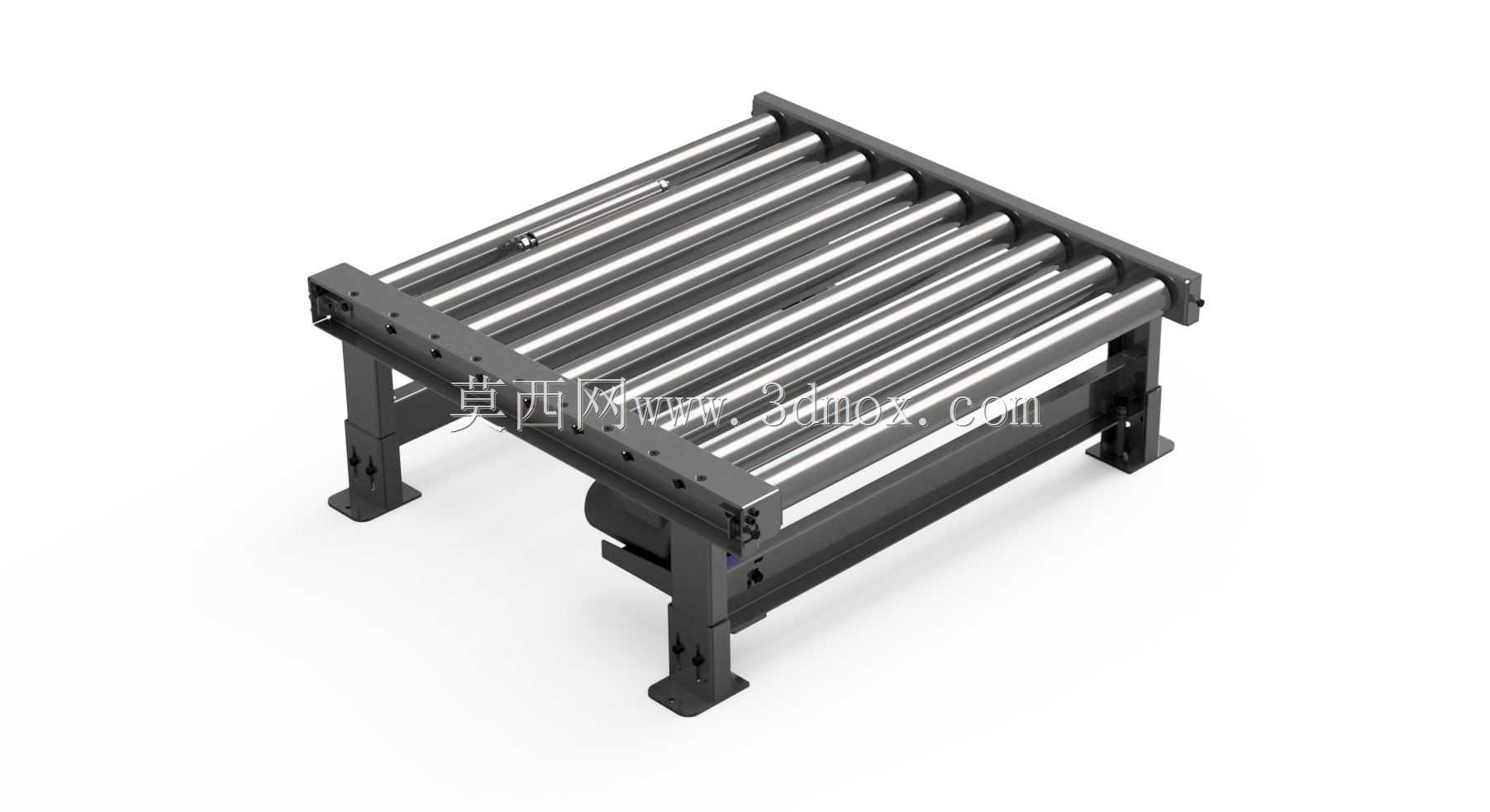

重载型动力辊道物料输送辊筒输送机

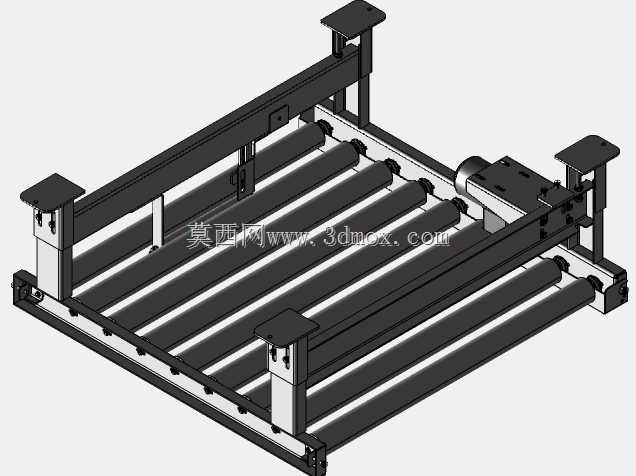

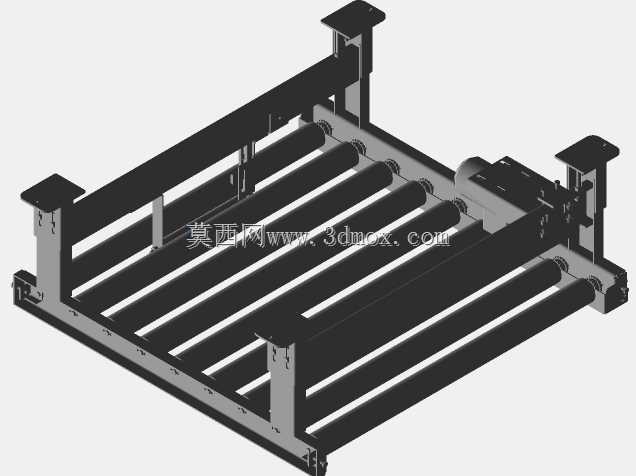

　　在离散制造车间的物流链路里，这类动力辊筒输送设备往往承担着工序间工件转运、仓储出入库接驳、装配线工位间物料传递的核心作用，不同于皮带输送易被尖锐工件刮损、链板输送自重过大的问题，辊筒结构的输送形式对硬质箱体、机加工件、托盘载具的适配性更强，日常运维中仅需针对单个磨损辊筒做更换，无需整体拆解输送面，维护成本远低于其他连续输送设备。从结构设计逻辑来看，这套辊道采用了分体式机架设计，两侧的安装侧板通过横向撑杆做刚性连接，撑杆的排布位置避开了底部驱动单元的安装空间，既保证了机架整体的抗扭刚度，也给驱动电机、传动链的安装预留了足够的操作空间，支脚部分设计了可调高度的支撑结构，能够适配车间地面存在的30mm以内的高度差，

　　安装时无需额外做地面预埋处理，仅需通过膨胀螺栓固定支脚底板即可完成设备定位，大幅缩短现场安装的调试周期。辊筒本身采用了等间距排布的设计，辊筒间距的取值参考了常规输送托盘的底部支撑尺寸，确保任意状态下托盘底部至少有三根辊筒同时接触支撑，避免输送过程中出现卡滞、工件倾翻的问题，辊筒表面做了硬质氧化处理，耐磨性能优于普通镀锌辊筒，长期输送带切削液的机加工件也不会出现表面锈蚀、镀层脱落的问题。驱动单元布置在机架下部的内侧空间，通过链传动将动力传递给每一根主动辊筒，相邻辊筒之间通过链轮做动力衔接，传动结构做了全封闭的护罩设计，避免车间内的切屑、灰尘落入传动间隙造成磨损，同时也能防止操作人员衣物卷入传动结构，满足车间设备的安全防护要求。

　　设备的安装边界需要提前在布局阶段做确认，机架的整体宽度要比输送物料的最大宽度宽出150mm以上的安全余量，进料端和出料端可以根据现场需求接驳其他输送段、上下料机械手或者加工设备的工作台，支脚的调节范围可以覆盖不同高度的接驳需求，无需额外做转接台设计。在实际使用场景中，这类辊道既可以单独作为短距离的物料转运设备使用，也可以多段拼接组成长距离的输送线，配合阻挡气缸、定位传感器还可以实现工件的工位停留、定位，直接接入自动化装配线或者加工单元的物流系统，相比人工转运的模式，输送效率稳定，不会出现人工搬运的节拍波动，也能避免重型工件搬运过程中的安全隐患。设计建模过程中，所有的安装孔位都做了参数化关联，调整辊筒间距、机架宽度、输送长度的时候，

　　对应的侧板安装孔、撑杆位置、支脚安装位都会自动更新，不需要逐个修改特征，能够快速适配不同现场的定制化尺寸需求，辊筒的装配采用了同轴度约束，确保每根辊筒的安装轴线都与输送方向垂直，避免长期运行后出现皮带跑偏、链条偏磨的问题，机架的焊接位置都做了工艺缺口设计，方便现场焊接加工时的焊枪操作，也能减少焊接应力集中导致的机架变形问题。
