可移动轻型皮带输送设备结构设计

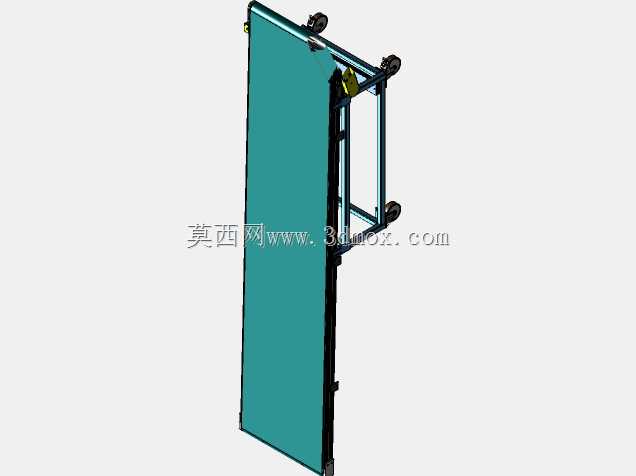

　　这款带式输送结构的设计，最初是针对车间内零散工位间的短距离物料转运需求开发的，区别于固定安装的长距离输送线，它自带脚轮支撑结构，能够根据生产排班的变动灵活调整布设位置，不需要提前做地面预埋或者机架固定，适配多品种小批量生产模式下的工位频繁调整场景，在机加工工序间的工件转运、装配线旁的物料补给、仓储区域的散件周转环节都能适用。

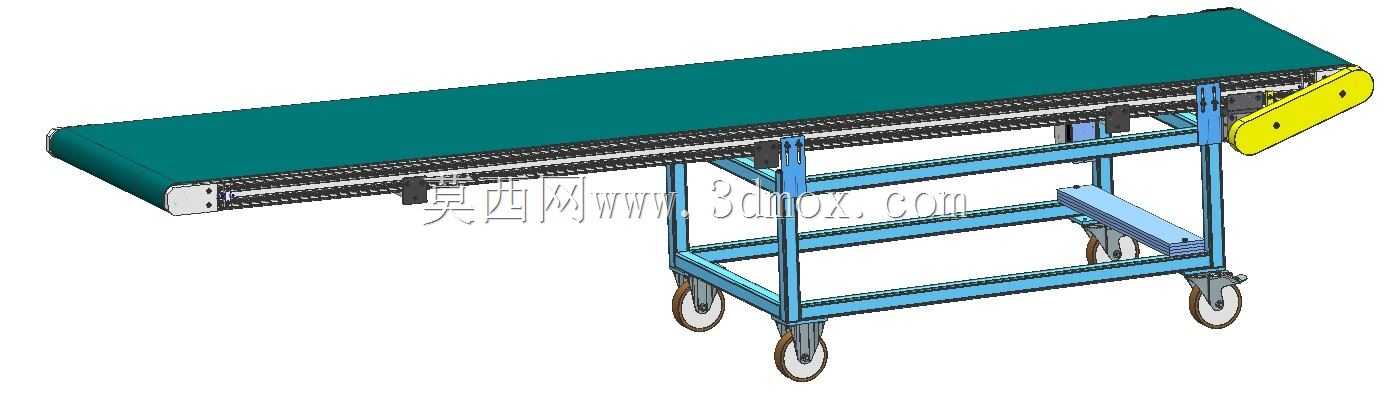

　　从功能实现逻辑来看，设备采用平皮带作为承载构件，皮带下方全程布置承托结构，避免输送过程中皮带下垂导致的物料偏移，驱动端设置在设备一侧的端部，采用端驱布局减少中间传动环节的动力损耗，张紧结构集成在驱动端机架上，不需要额外拆解机架就能完成皮带张紧度的调整，日常维护的操作门槛很低。机架主体采用型材拼接的框架结构，支腿之间设置多层横撑加固，既保证整体框架的抗扭刚度，避免设备移动过程中出现机架变形，也能在下层横撑位置放置临时的工具或者待转运物料，拓展设备的使用场景。

　　设计过程中首先明确了设备的安装边界，整体宽度控制在常规车间通道的通行允许范围内，长度适配单工序到相邻工序的常规间距，整体高度匹配多数标准工作台的操作面高度，不需要额外做高度转接就能和周边工位设备对接，脚轮采用带刹车的万向轮结构，移动到位后踩下刹车就能固定设备位置，避免作业过程中设备移位。皮带的运行速度设定覆盖常规轻载物料的输送速率区间，既可以输送小型机加工零件，也能转运包装完成的成品箱，皮带表面采用防滑材质，倾斜小角度布设时也不会出现物料打滑后退的问题。

　　结构细节上，两侧的机架侧板做了折边处理，既提升侧板的结构强度，也能形成侧边挡边，避免输送过程中细小零件从皮带侧边掉落，端部的驱动轮做了包胶处理，增大和皮带之间的摩擦力，避免重载启动时出现皮带打滑丢转的问题。所有的型材连接位置都采用标准紧固件拼接，没有采用焊接结构，后期如果需要调整设备长度或者更换损坏的构件，只需要拆解对应位置的紧固件就能完成替换，不需要整体报废设备，降低全生命周期的使用成本。

　　考虑到车间实际使用时可能存在的地面不平整问题，支腿和脚轮的连接位置预留了高度调节余量，能够根据地面的实际高差微调各个支腿的高度，保证设备放置平稳后皮带面保持水平，避免物料在输送过程中向一侧偏移。设备整体没有突出的尖锐棱角，所有的构件端部都做了倒角处理，避免操作人员移动设备或者上下料时被磕碰划伤，驱动端的传动构件全部设置在防护罩内部，不会出现传动部件外露卷入异物或者伤人的风险，符合车间作业的安全规范要求。

　　在实际选型适配时，这款输送结构可以根据具体的输送物料重量调整皮带的厚度和承托辊的间距，如果是输送较重的金属工件，可以加密承托结构的布置密度，如果是输送轻质的包装件，可以适当放大承托间距降低整体自重。设备的移动阻力经过优化，单人就能完成设备的移位调整，不需要额外借助搬运工具，在频繁换产的离散制造车间里，这种灵活的输送结构能够大幅减少工位调整的等待时间，提升产线的重构效率。
