MS803-2卧式三相异步电动机结构

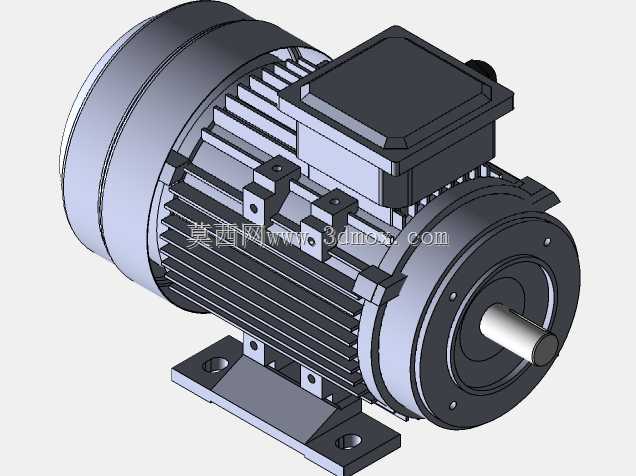

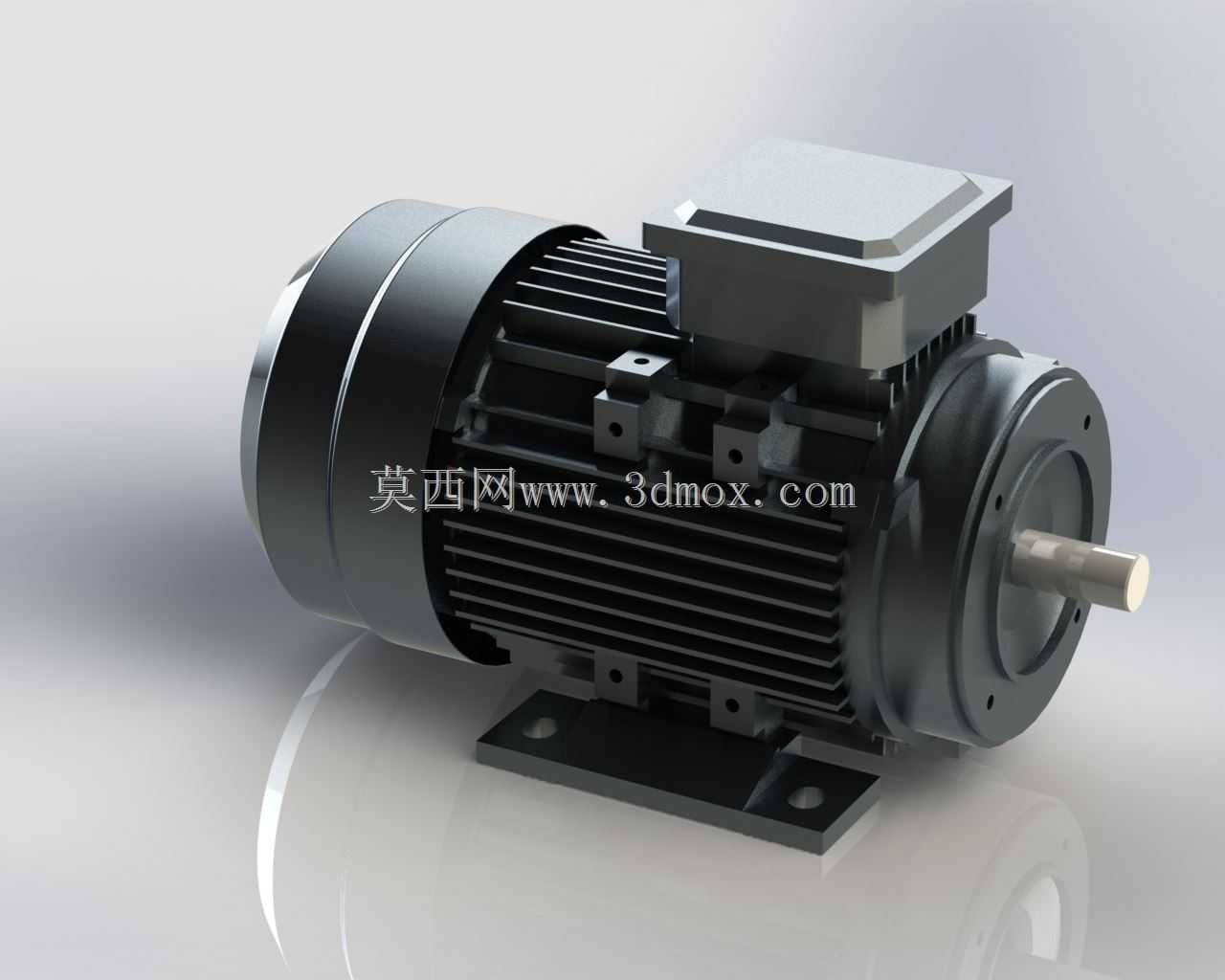

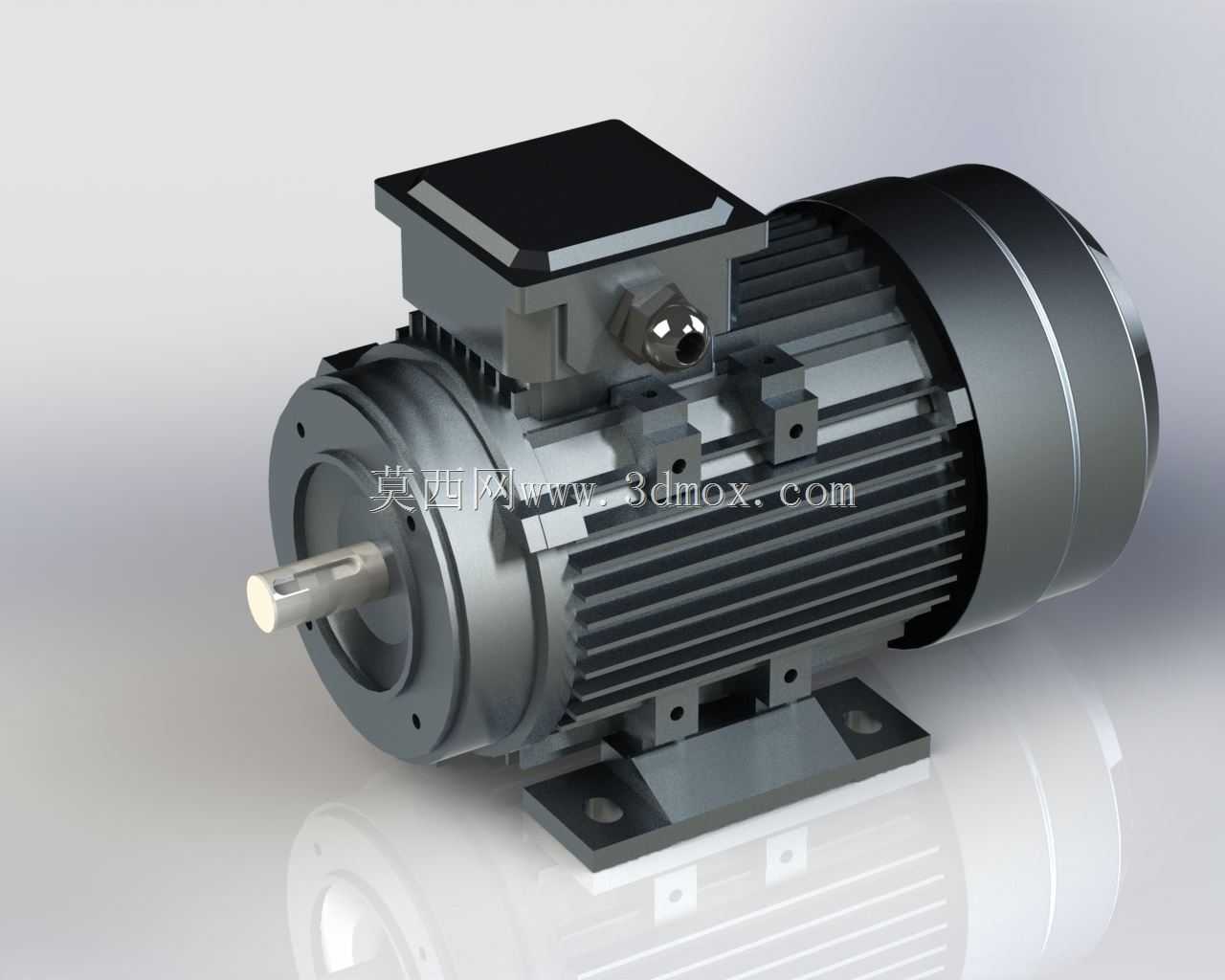

　　这款MS803-2规格的卧式三相异步电机，额定功率1.5kW，同步转速2800转/分，所有结构尺寸均按照实物真实测绘还原，可直接用于设备装配干涉校验、整机布局模拟等工程场景。在常规工业应用中，这类2极高速三相电机多用于对输出转速要求较高的场合，比如小型机床的主轴进给辅助驱动、轻工输送线的主动辊动力源、小型风机水泵的动力配套，或是自动化设备里的高速执行机构动力输入，相比四极、六极电机，它的输出转速更高，适合需要高转速低扭矩输出的传动链路。

　　从结构设计来看，这款电机采用标准B3卧式安装形式，底部的铸铁安装脚预留了对应规格的螺栓过孔，安装孔的中心距、孔径、脚座平面的平面度公差都按照实物标准还原，设计时可以直接匹配设备安装底板的开孔位置，不需要额外调整安装位尺寸。电机的机壳采用带轴向散热筋的结构，散热筋的排布密度、凸起高度都和实物一致，建模时还原了筋条之间的圆角过渡，避免应力集中的结构缺陷，实际运行时，机壳的散热筋可以通过转子自带的风叶带动空气沿轴向流动，带走定子绕组产生的热量，保证电机在额定负载下的温升控制在标准范围内。

　　电机的输出轴采用标准圆柱形轴伸，轴径、键槽尺寸、轴伸长度都符合对应机座号的通用标准，轴端预留了键槽，可以直接配套标准联轴器、皮带轮或是齿轮件，不需要额外加工轴头。顶部的接线盒结构也做了完整还原，接线盒的腔体尺寸、进线口的密封位、内部的接线端子安装位都按照实物结构建模，在做设备布线设计时，可以直接模拟电缆进线的弯曲半径，核对接线盒和周边设备结构的安全间隙，避免出现布线时接线盒盖无法开合、电缆弯折半径不足的问题。

　　非输出端的风罩、风叶结构也做了等比例还原，风罩的通风孔开孔率、风叶的叶片角度都和实物一致，在做整机流体散热模拟时，可以直接调用这个模型的结构做流场分析，不需要重新简化风叶和风罩结构。端盖部分的轴承室安装位、密封槽结构都按照真实尺寸建模，轴承位的配合公差按照过渡配合设计，还原了实际装配时的过盈量要求，在做虚拟装配时，可以直接模拟轴承压装的过程，校验端盖和机壳的止口配合间隙。

　　在设备选型阶段，调用这个三维模型可以直接放入整机装配体中，核对电机和周边传动部件的中心高是否匹配，安装脚的固定孔是否和设备底板的螺柱对齐，电机本体和周边的防护罩、管线槽等结构是否存在干涉，不需要反复核对二维样本的尺寸参数，能大幅减少选型阶段的尺寸核对工作量。对于做机床改造、小型自动化设备开发的工程师来说，这个全尺寸还原的电机模型可以直接作为标准动力部件调用，不需要自己从零开始测绘建模，能节省大量的基础建模时间，把更多精力放在整机的传动逻辑和结构优化上。

　　建模过程中，所有的圆角、倒角、安装孔的沉头深度都按照实物的加工工艺还原，比如机壳和端盖连接的螺栓孔沉头深度、安装脚的铸造圆角、接线盒盖的密封槽尺寸，都没有做过度简化，在做工程出图时，可以直接从模型中提取对应的尺寸参数生成加工图纸，尺寸精度可以满足一般设备布局和选型校验的要求。另外，电机的吊环安装位、接地螺栓位也都做了还原，在做重型设备的吊装方案设计时，可以核对吊环的安装位置和吊装空间是否匹配，接地螺栓的位置是否方便现场接线。
