工业设备双开门钣金防护柜体结构设计

　　这款双开门钣金柜体是工业生产现场各类中小型加工、检测、控制类设备的通用承载防护结构，日常在车间产线边、设备集成工位、实验室测试区域都能见到这类结构的身影，核心作用是为内部安装的电气控制模块、动力执行组件、检测传感单元提供封闭的安装空间，同时隔绝车间内的切削飞溅、粉尘飘落、人员误触风险，也能对内部运行的组件起到一定的降噪、电磁屏蔽作用。

　　从实际使用场景来看，这类柜体常作为小型液压站的承载外壳、非标检测设备的主机框架、车间工位级控制单元的防护箱，底部预留的穿线孔位可以方便地面布线或者走设备底部的管线槽，柜体下部的封闭储物腔可以存放备用的易损配件、接线端子、调试工具，不用额外在工位旁配置零散的工具盒，保持现场整洁。双开门的结构设计是考虑到内部组件的安装维护需求，日常调试只需要打开单侧门就能操作面板上的按钮、观察内部运行状态，需要更换内部模块或者做大范围检修时，可以同时打开两扇门，获得足够大的操作空间，不用像单开门结构那样受开门角度的限制，操作时胳膊不会被门板磕碰。

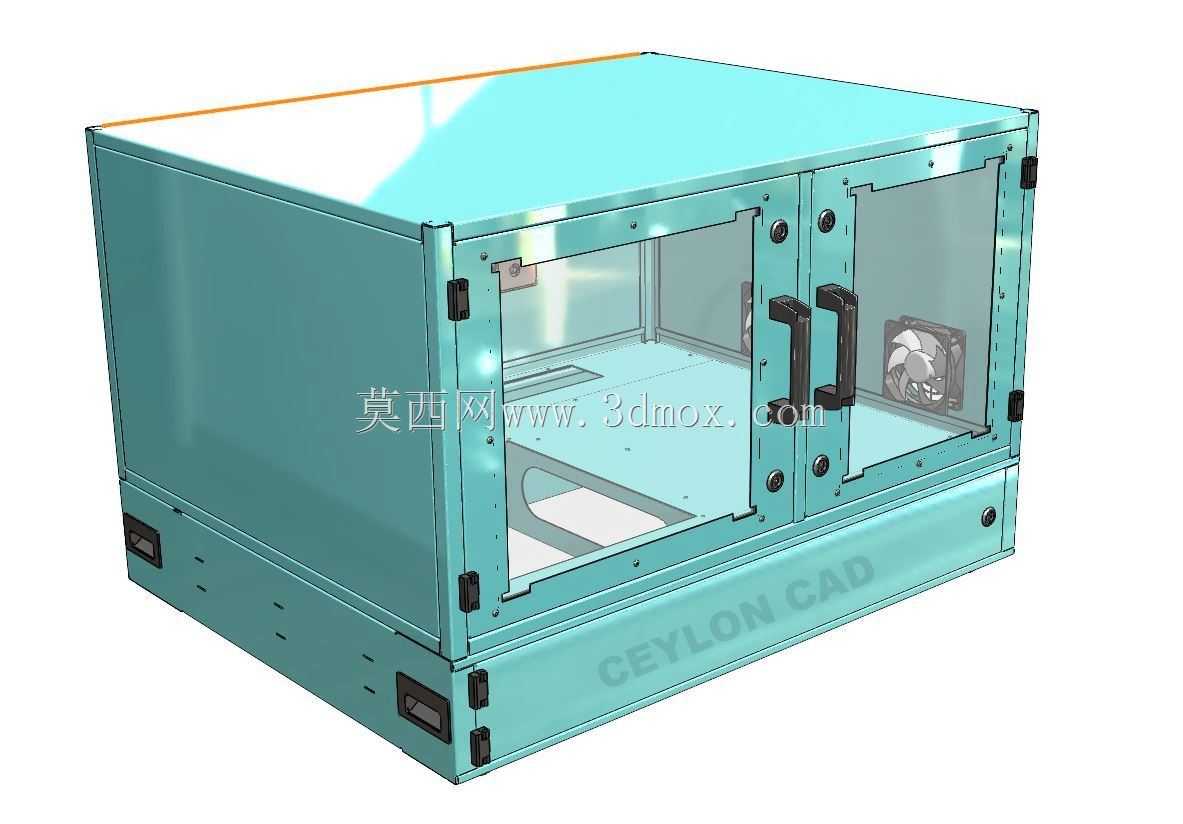

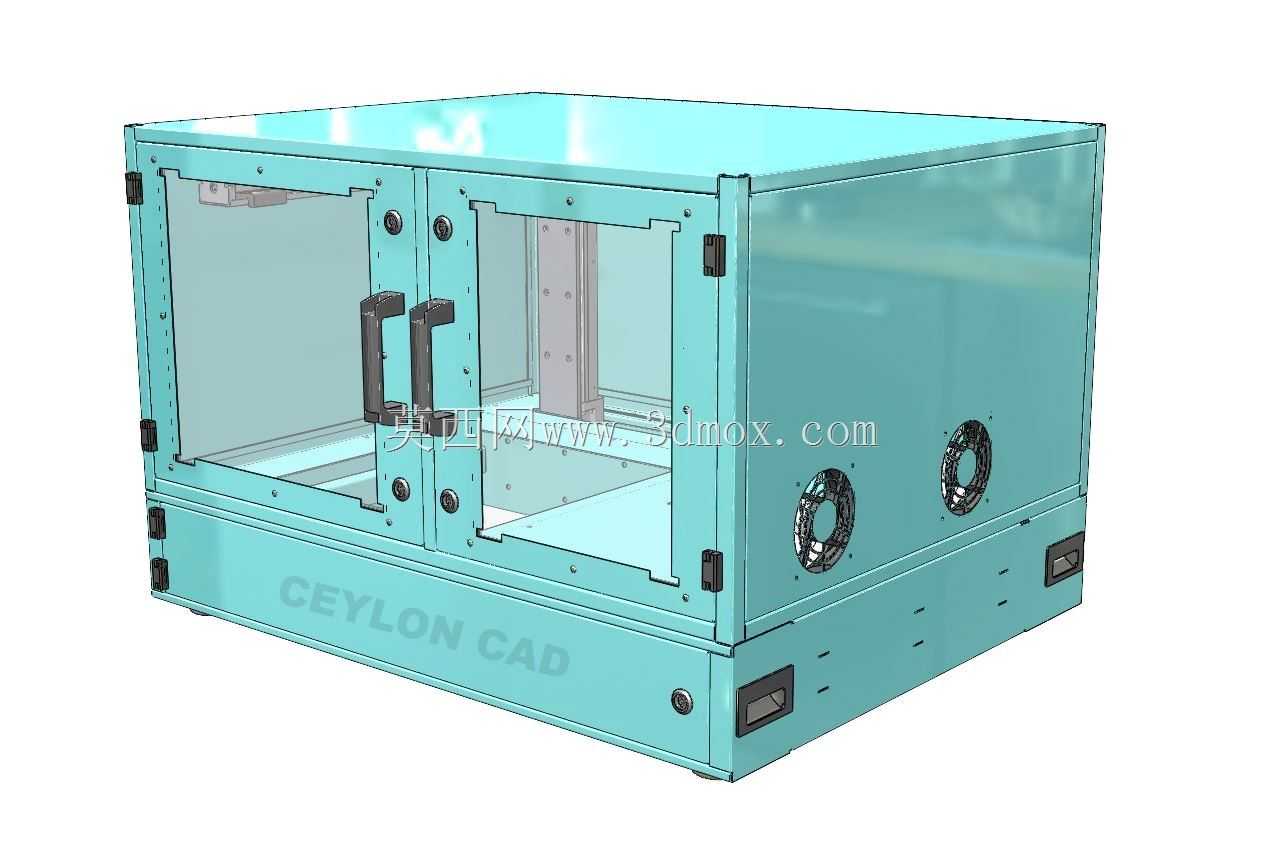

　　设计过程中首先考虑的是钣金加工的工艺可行性，整个柜体的主体板材采用等厚冷轧钢板折弯成型，所有折弯边都预留了足够的折弯止裂槽，避免折弯时出现板材撕裂的问题，门板和框架的连接采用暗藏式铰链，铰链安装位在板材折弯的内侧，既不会在柜体外部留下突出的安装结构，避免车间内人员走动时被磕碰，也能保证铰链的连接强度，每扇门配置两个重型铰链，单扇门可以承受不低于15kg的挂载重量，后期可以在门板内侧安装走线槽、小型滤波器、指示灯组件不用额外加固。门板上的观察窗采用钢化玻璃内嵌安装，玻璃和门板之间填充密封胶条，既可以透过玻璃观察内部组件的运行状态，比如内部风扇的转动情况、模块指示灯的显示状态，也能防止粉尘、切削液从观察窗缝隙进入柜体内部，观察窗的尺寸经过反复校核，刚好覆盖内部核心组件的可视区域，不会因为开窗过大降低门板的整体结构强度。

　　柜体的框架连接采用拉铆螺母配合螺栓紧固的方式，相比焊接结构，这种装配式的结构在钣金加工时不需要做焊接后的打磨、校形工序，加工效率更高，后期如果某个板件出现磕碰变形，也可以单独拆卸更换，不用整体报废柜体。柜体底部设计了可调节的支撑脚安装位，用户可以根据现场地面的平整度调整支撑脚高度，保证柜体放置平稳，不会因为地面倾斜导致内部安装的精密组件出现运行偏差，同时支撑脚把柜体底部抬离地面100mm左右，既可以避免地面的积水、清扫时的污水溅到柜体底板造成锈蚀，也能给底部穿线预留足够的操作空间。

　　安装边界方面，柜体的整体外形宽度控制在1200mm以内，深度800mm，高度900mm，这个尺寸刚好可以适配大多数车间标准工位的摆放空间，不会占用过多的产线面积，柜体背部预留了壁挂安装孔位，如果现场地面空间紧张，也可以通过膨胀螺栓把柜体固定在墙面或者设备主机的侧面，安装孔位的间距符合通用工业柜体的安装尺寸标准，可以直接匹配市面上常见的壁挂支架不用重新打孔。柜体门板上的锁具采用标准工业柜锁，锁芯的安装尺寸和市面上的通用柜锁完全互换，后期如果锁具损坏可以直接采购标准配件更换，不用单独定制配件。门板和柜体框架的贴合面全程粘贴发泡密封胶条，关门后胶条被均匀压缩30%左右，可以达到IP54的防护等级，满足大多数普通机加工车间、装配车间的使用环境要求，即使车间内有少量的切削液飞溅、粉尘漂浮，也不会进入柜体内部影响电气组件的绝缘性能。

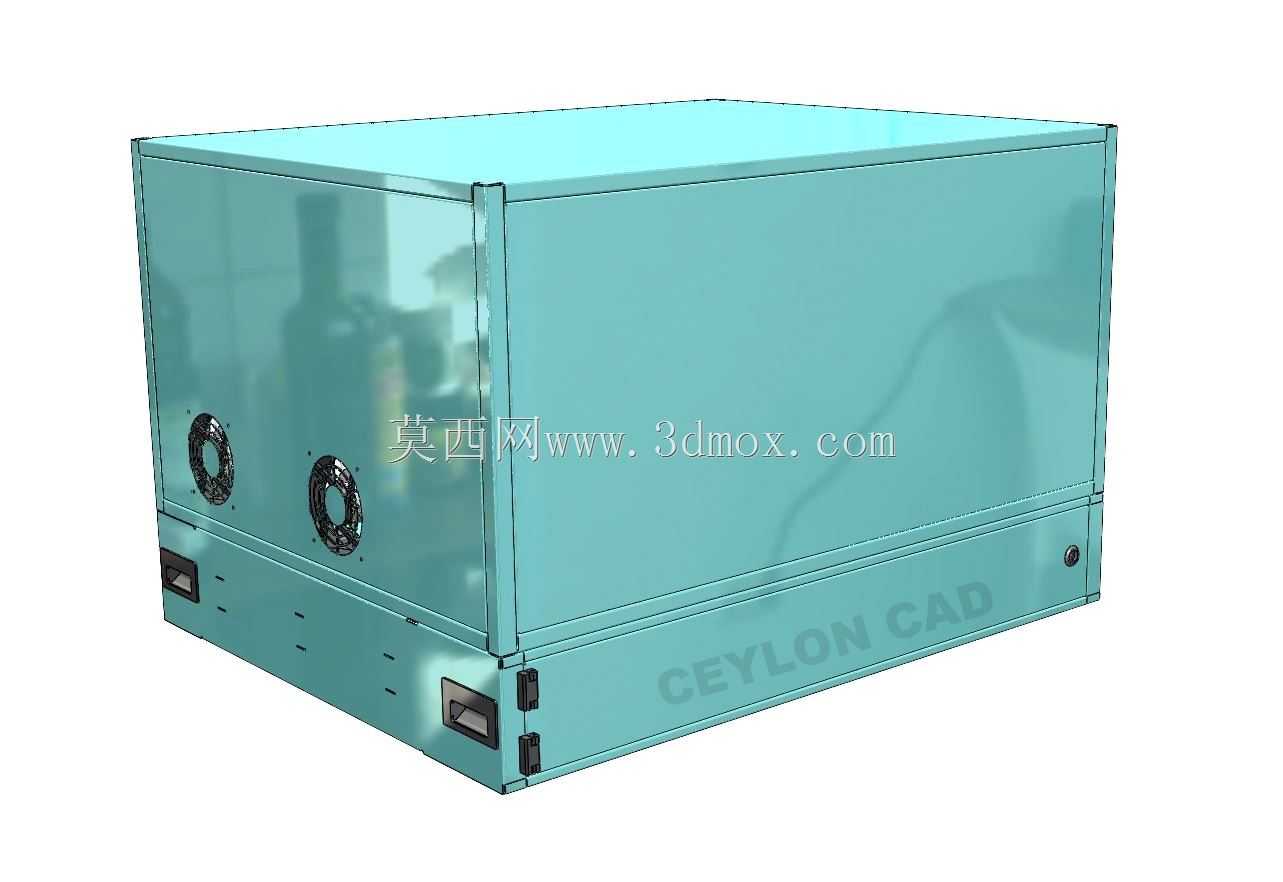

　　内部的安装底板采用镀锌钢板，通过螺栓固定在柜体框架的预留安装柱上，安装柱上预留了等间距的安装孔，用户可以根据内部组件的尺寸随意调整安装底板的高度，也可以在不同高度层叠安装多块安装板，实现电气元件、动力模块、散热组件的分层布置，让内部走线更加规整。柜体侧面预留了散热风扇的安装位，和门板上的通风滤棉位置形成对流风道，当内部安装的组件发热量较大时，可以加装轴流风扇实现主动散热，保证内部温度维持在电气组件允许的工作范围内，不需要额外对柜体做散热结构改造。
