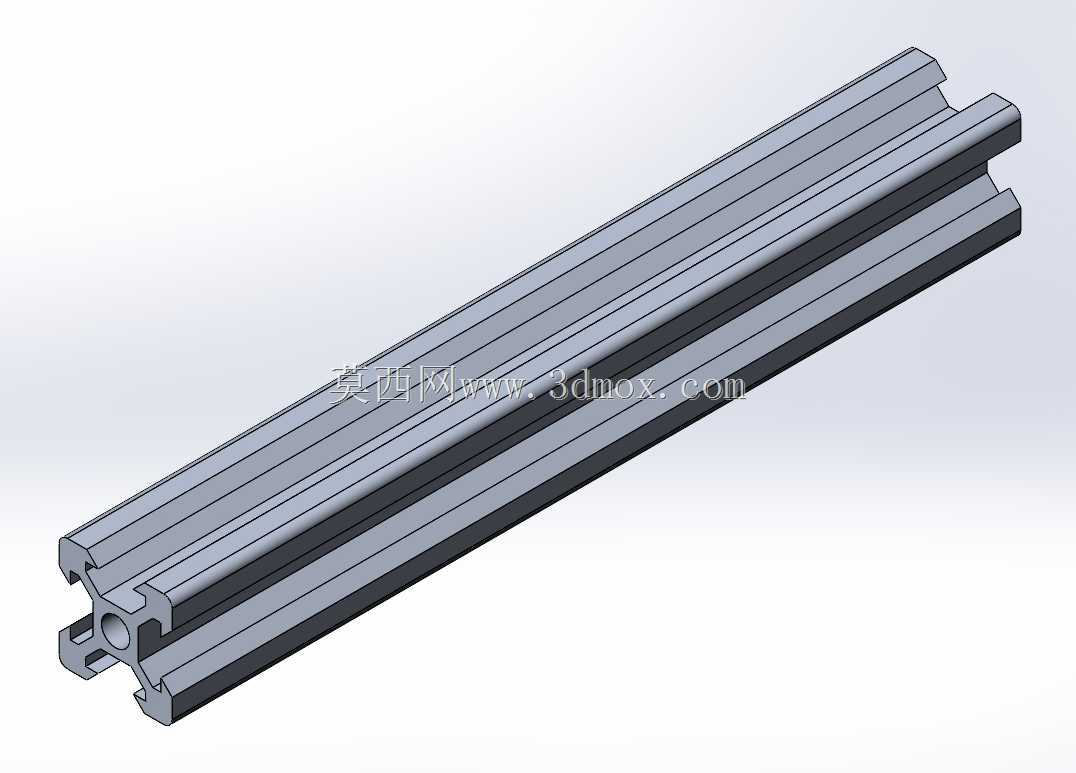

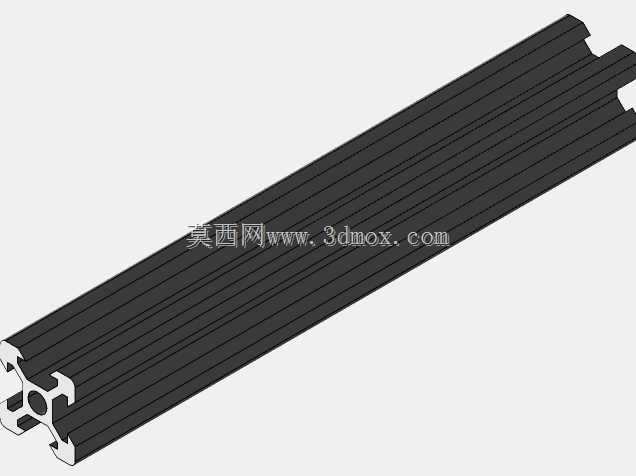

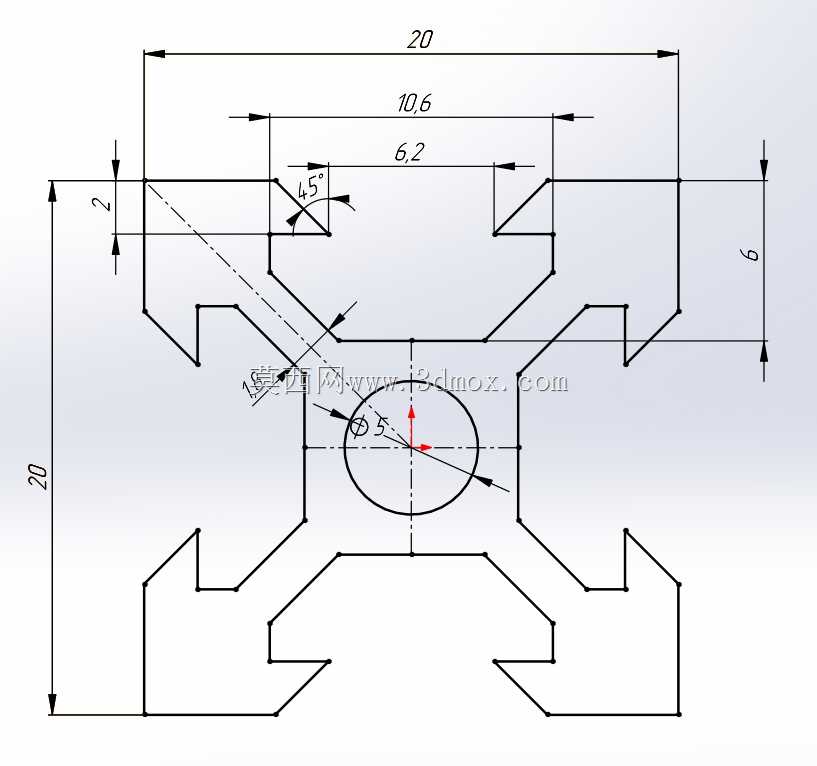

20系列V型槽工业铝结构型材

　　这款V型槽铝型材在非标自动化设备、小型机床外防护、3D打印机框架、桌面级工装治具台架场景中应用十分广泛，作为基础搭建构件，它不需要复杂的焊接工序，依靠配套的角码、T型螺栓、螺母就能快速完成框架拼接，大幅缩短设备的组装周期，也方便后期的结构调整与改造。从截面设计来看，20mm见方的外轮廓尺寸适配多数小型设备的安装空间，不会占用过多的设备布局面积，四个端面的V型槽结构一方面可以作为V型滚轮的行走导轨，直接实现直线运动副的搭建，省去额外安装直线导轨的成本与空间，另一方面槽道内部可以嵌入T型螺母，在型材长度方向的任意位置实现外接零部件的固定，不需要提前在型材上打孔攻丝，安装调整的灵活度远高于传统方管焊接结构。

　　型材的壁厚设计兼顾了结构强度与轻量化需求，常规静态承载下，单根1500mm长度的型材作为横梁使用时，配合两端的支撑座，中部承载15kg的负载不会产生超过允许范围的挠度变形，完全满足小型检测设备、桌面型加工设备的框架刚度要求。在实际选型使用时，需要注意安装边界的预留：型材拼接直角框架时，角码的安装空间需要在型材端部预留至少8mm的避让距离，若采用内置角槽连接件，端部的加工尺寸需要控制在公差±0.1mm范围内，避免拼接后出现框架对角线超差的问题。V型槽的槽口尺寸经过标准化设计，适配市面上通用的V型滚轮、偏心调节螺母，安装滚轮时可以通过偏心螺栓调整滚轮与槽道的预紧力，消除运动间隙，保证直线运动的平稳性，这种设计在小型输送线、

　　直线运动模组的搭建中优势明显，不需要额外加工导轨安装面，只要保证型材拼接的直线度就能满足运动精度要求。型材的工程配置长度覆盖10-1500mm范围，其中10mm的长度台阶可以适配不同尺寸的框架搭建需求，短尺寸型材可以作为设备的连接垫块、安装支座使用，长尺寸型材可以作为设备的主横梁、竖梁使用，不需要用户自行进行长料的裁切，减少现场加工的工作量。从结构设计思路来看，这款型材的截面采用了对称式设计，四个方向的槽道尺寸完全一致，安装时不需要区分方向，降低了现场组装的出错概率，中心位置的工艺孔既可以作为穿线通道，容纳设备的传感器线缆、气管，也可以穿入圆钢提升型材的整体抗弯强度，在需要更高承载的场景下，不需要更换更大截面的型材，

　　仅通过中心孔穿入加强筋就能提升整体结构刚度。在机床改造场景中，这类V型铝型材常被用来制作机床的可移动防护门框架，V型槽配合滚轮可以实现防护门的顺畅滑动，铝型材本身的阳极氧化表面不需要额外做防锈处理，长期在车间切削液环境下使用也不会出现锈蚀问题，维护成本远低于钢制焊接框架。在建筑型材应用场景中，这类小截面V型型材可以用来制作轻型隔断框架、展示架骨架，拼接完成后可以在槽道内嵌入亚克力板、铝塑板，不需要额外的压条固定，安装效率更高，外观也更加简洁。需要注意的是，在作为运动导轨使用时，型材的安装基准面需要保证平面度在每米0.2mm以内，若安装面平面度不足，会导致滚轮运行时出现卡顿、磨损加快的问题，通常安装时会在型材与安装底座之间加装调整垫片，逐段调整型材的直线度后再完全锁紧固定螺栓。另外，型材的槽道在安装T型螺母时，需要注意螺母的朝向，T型头的凸台需要完全卡入槽道的内槽中，避免锁紧螺栓时螺母出现转动，导致连接失效，对于需要频繁拆装的连接位置，可以采用弹片式T型螺母，直接从槽道端部放入就能自动定位，不需要逐段穿入，进一步提升组装效率。
