法兰连接明杆楔式工业闸阀结构设计

　　在石化、市政供水、暖通循环、火电汽水回路这类对管路通断可靠性要求极高的工况里，闸阀是截断类阀门里应用占比最高的品类之一，这款法兰连接的明杆楔式闸阀，主要针对公称通径DN100、公称压力PN16的中低压管路场景设计，适配清水、油品、低压蒸汽等无强腐蚀性的常规流体介质，日常处于全开或全关的工作位，不承担节流调节功能——这是闸阀和截止阀、调节阀最核心的使用边界，半开状态下闸板受介质高速冲蚀会快速出现密封面损伤，直接缩短整阀的使用寿命。

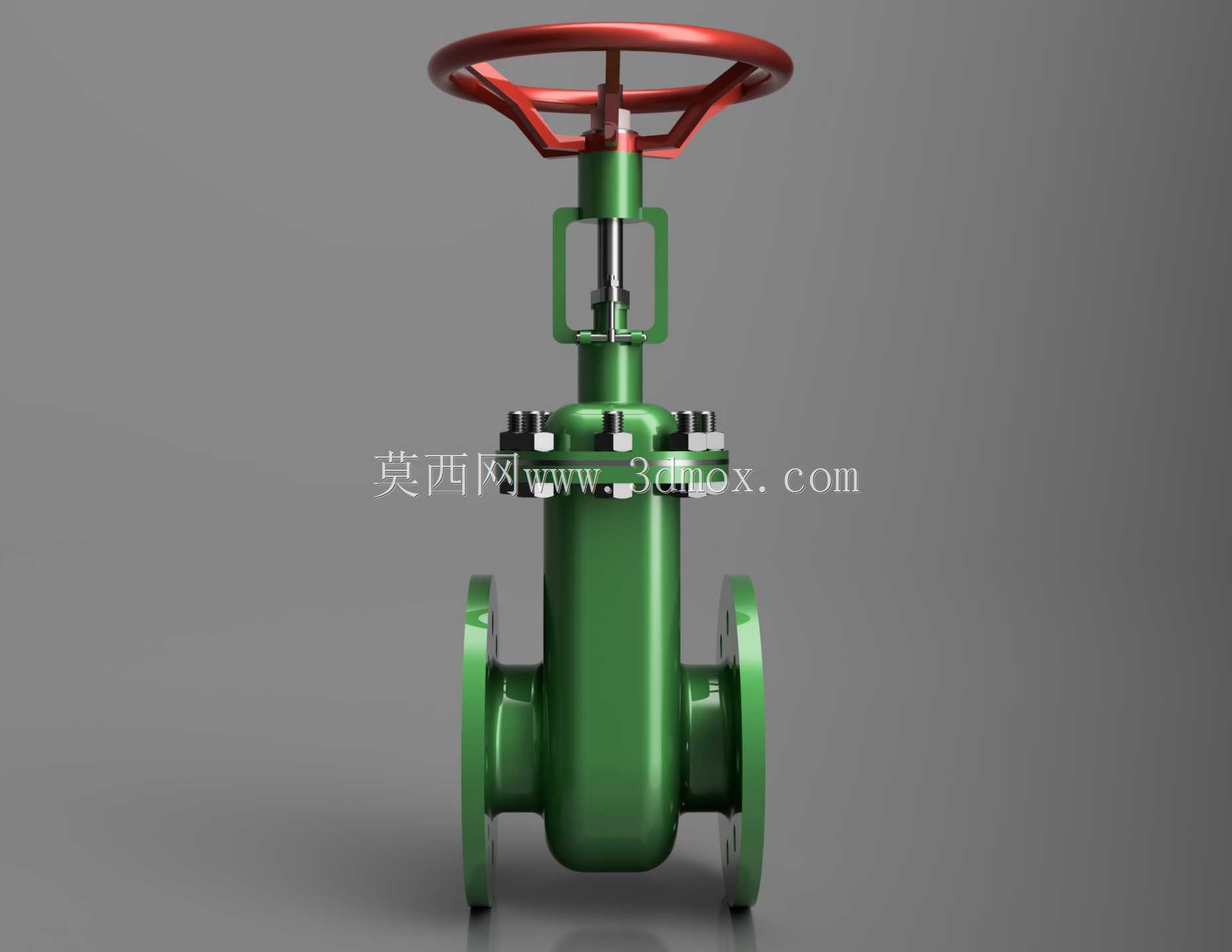

　　从结构设计逻辑来看，这款闸阀采用最经典的明杆楔式单闸板结构，阀杆的梯形螺纹副设置在阀盖外侧的启闭机构区域，和介质流通腔完全隔离，一方面能避免螺纹长期接触介质出现腐蚀、结垢卡涩，另一方面操作人员可以直接通过阀杆的伸出长度直观判断阀门的启闭状态，不需要额外加装开度指示装置，非常适合厂区管廊、地下泵房这类巡检频次固定、需要快速确认阀门状态的现场场景。顶部的红色轮辐式手轮做了圆弧过渡的握持边缘，直径匹配DN100闸阀的启闭力矩需求，单人徒手即可完成带压工况下的启闭操作，不需要额外加装加力杆，避免力矩过大损伤阀杆螺纹或闸板密封面。

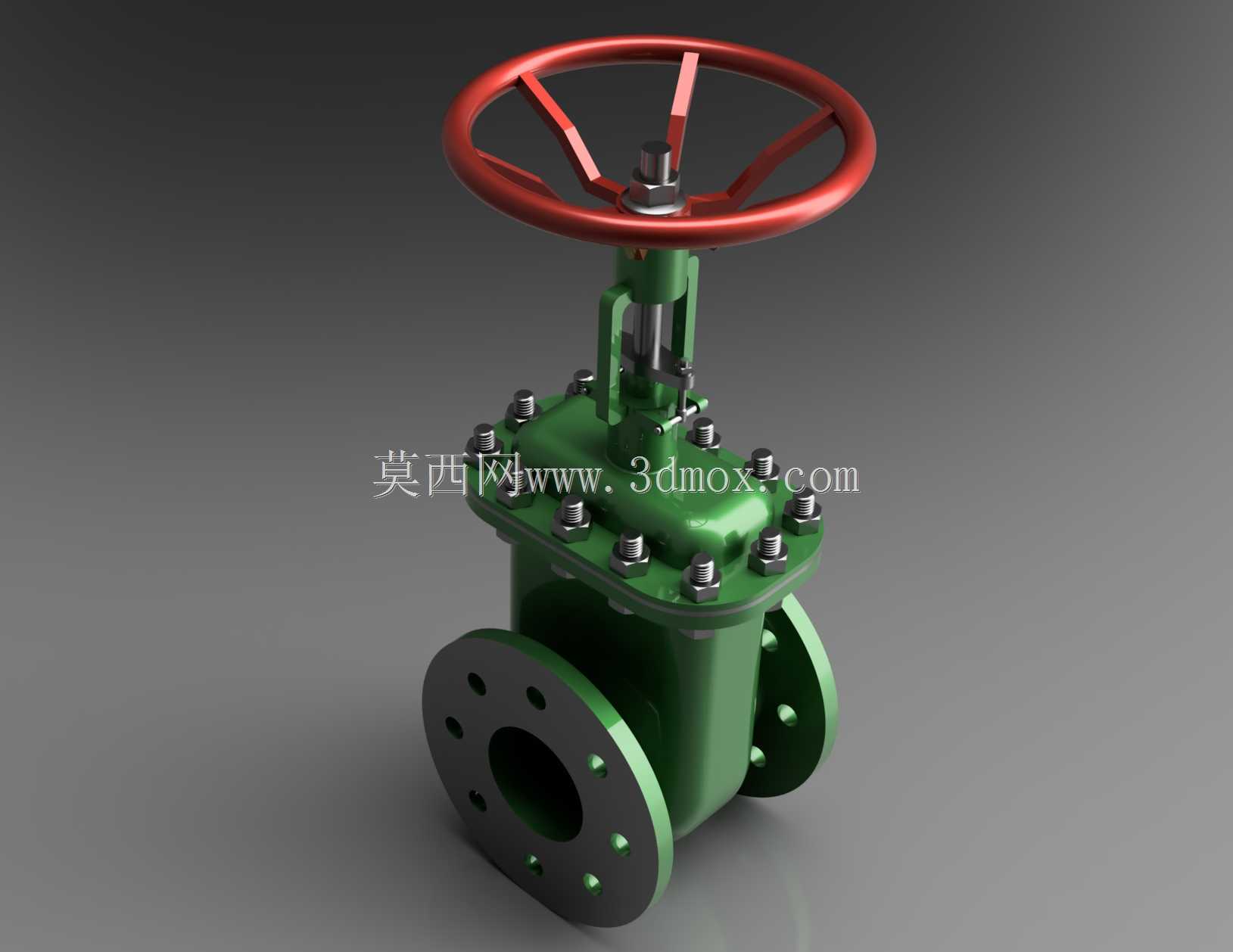

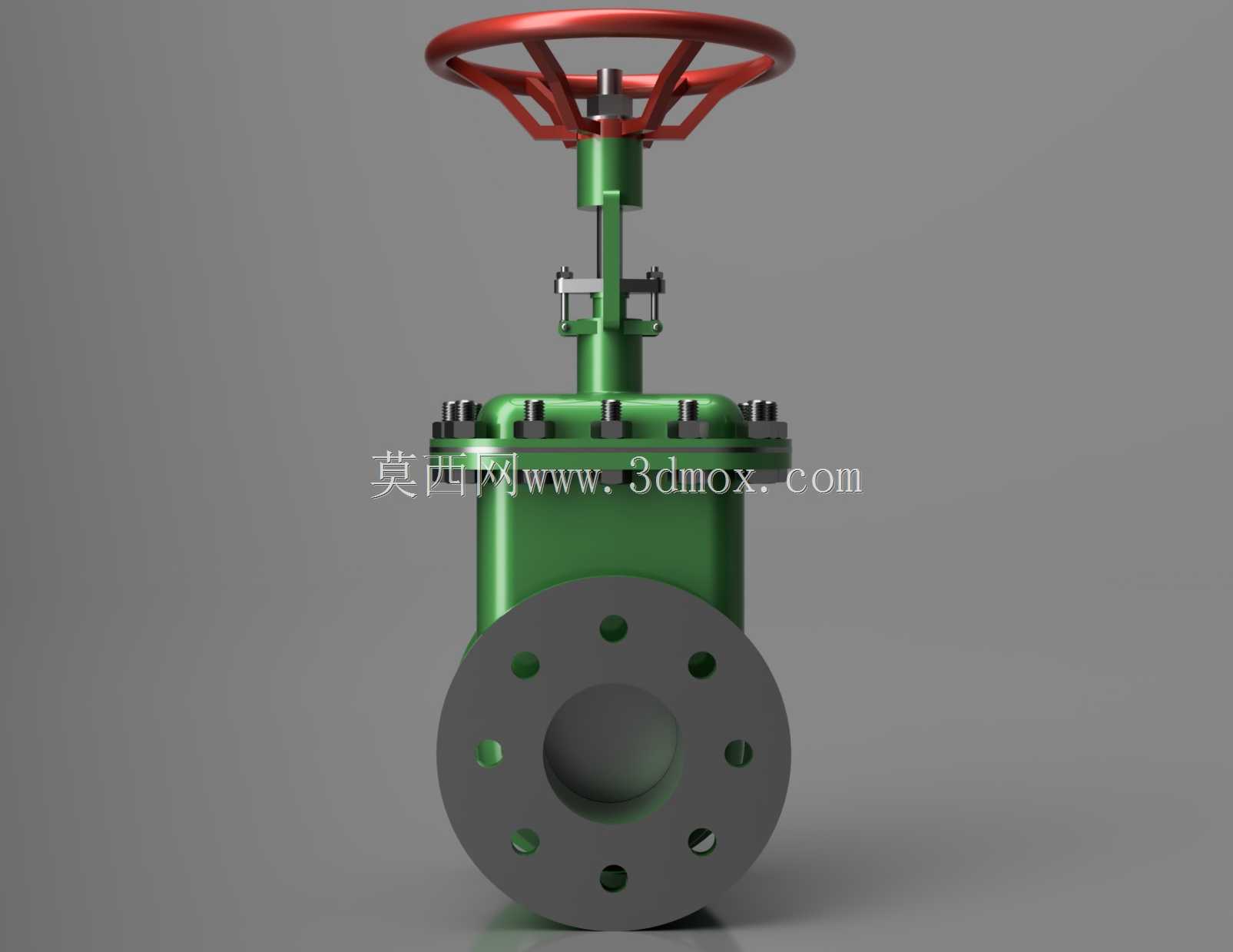

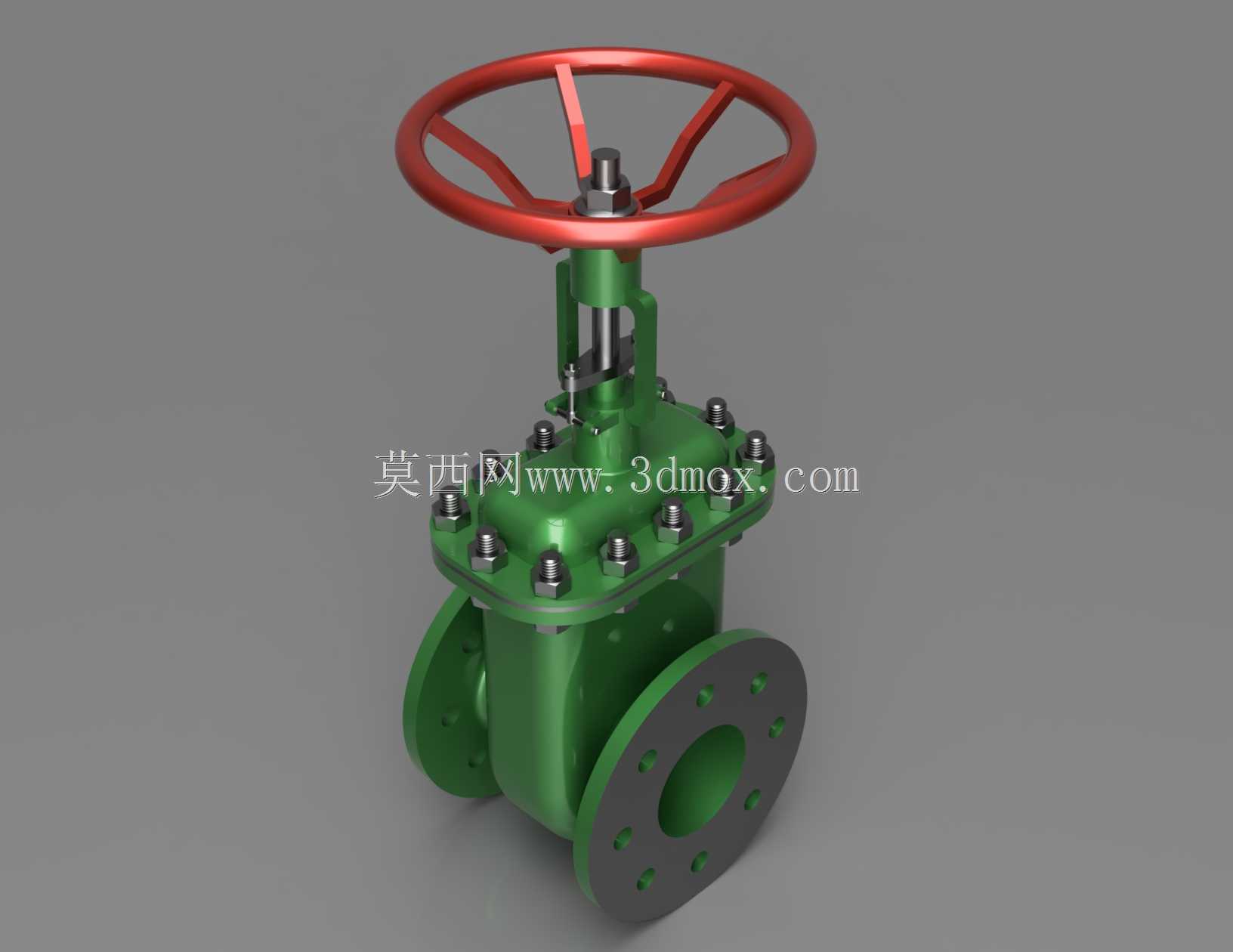

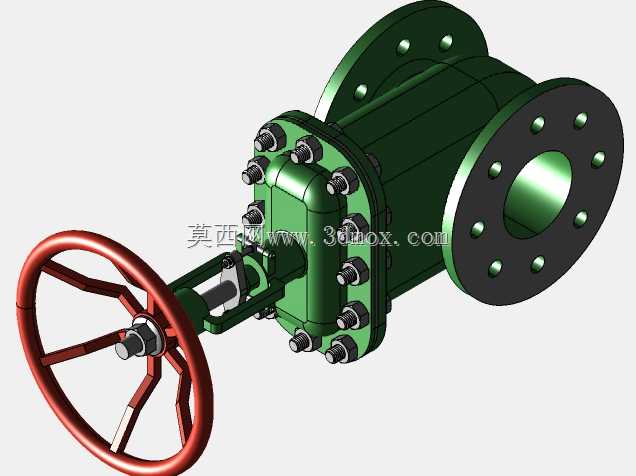

　　阀体部分采用整体铸造的流线型流道结构，中腔和两端法兰的过渡位置做了大圆弧壁厚过渡，没有直角应力集中区域，铸造时能有效减少缩孔、砂眼等缺陷，承压时的应力分布更均匀。两端的连接法兰严格遵循GB/T 9113的尺寸规范，螺栓孔数量、孔径、密封面凸台尺寸完全和同压力等级的管路法兰匹配，现场安装时不需要额外加工适配法兰，密封面采用凸面结构，搭配耐油石棉橡胶垫或金属缠绕垫片即可满足中低压工况的密封要求。阀盖和阀体的连接采用螺栓压紧的中法兰结构，沿中腔外圆均匀布置的六角螺栓，能给密封垫片提供均匀的压紧力，避免局部压应力不足出现外漏，螺栓的规格选型经过扭矩校核，在1.5倍公称压力的水压试验下不会出现塑性变形。

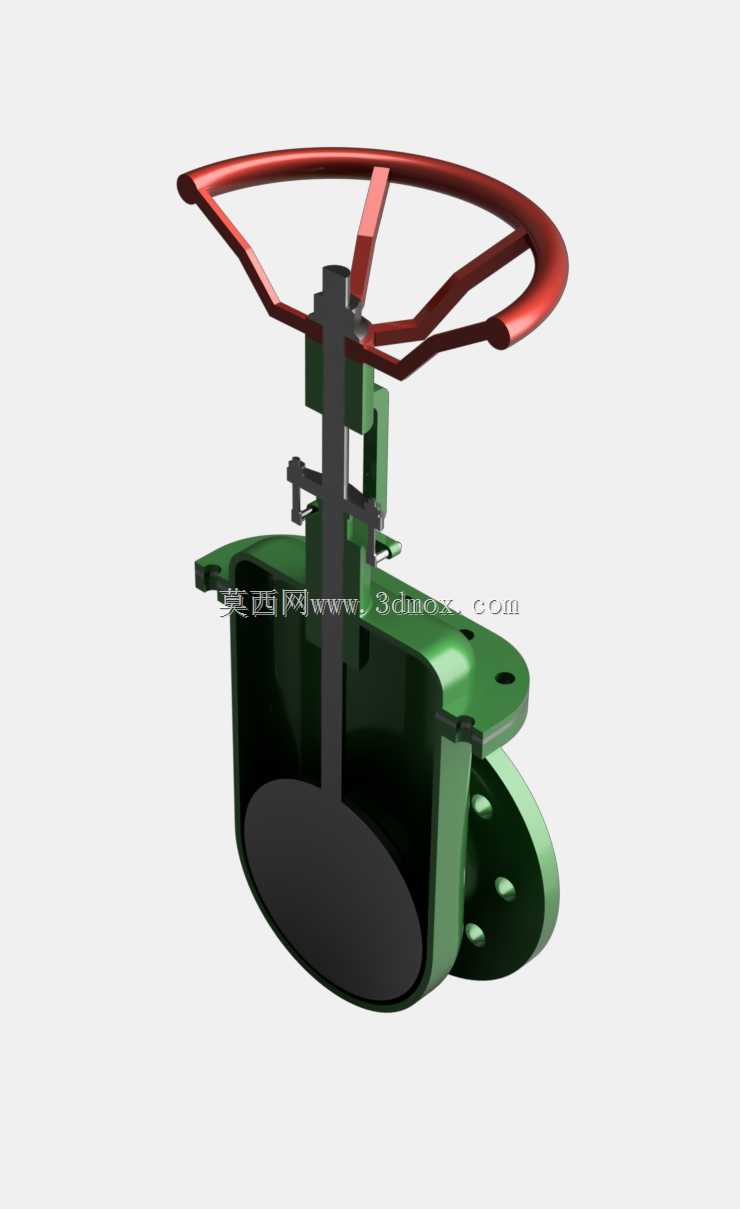

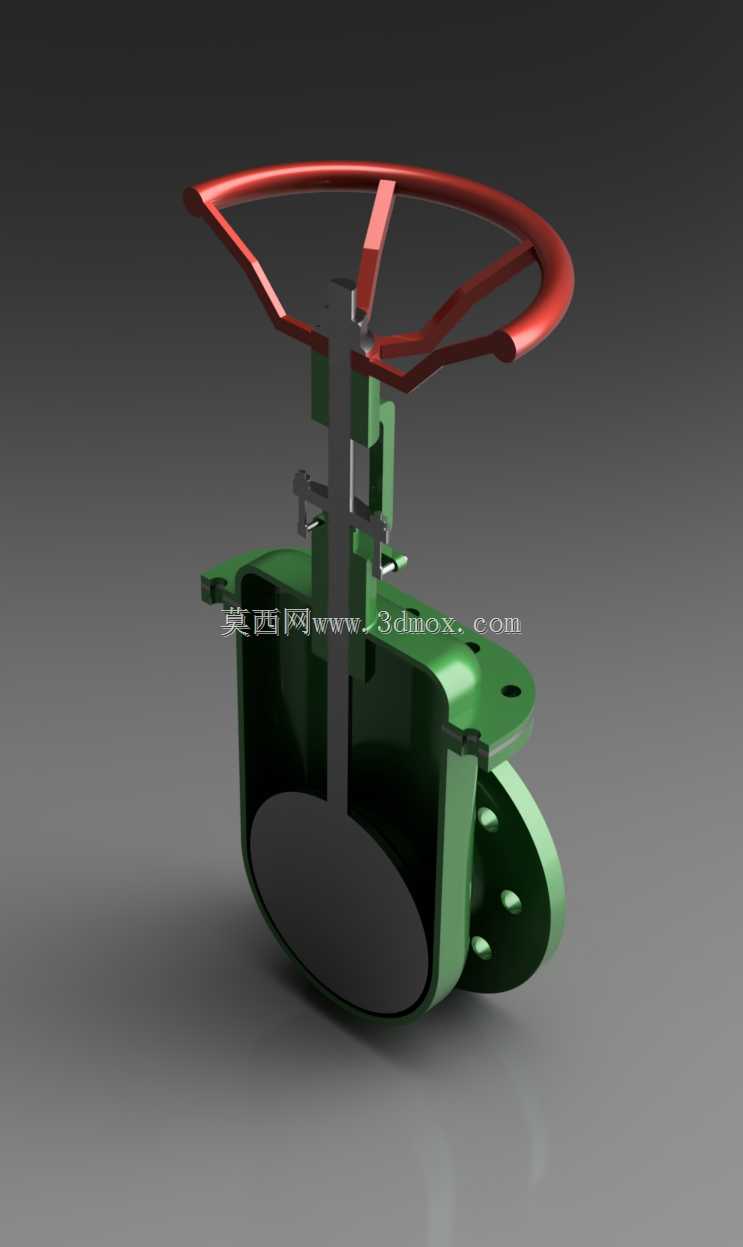

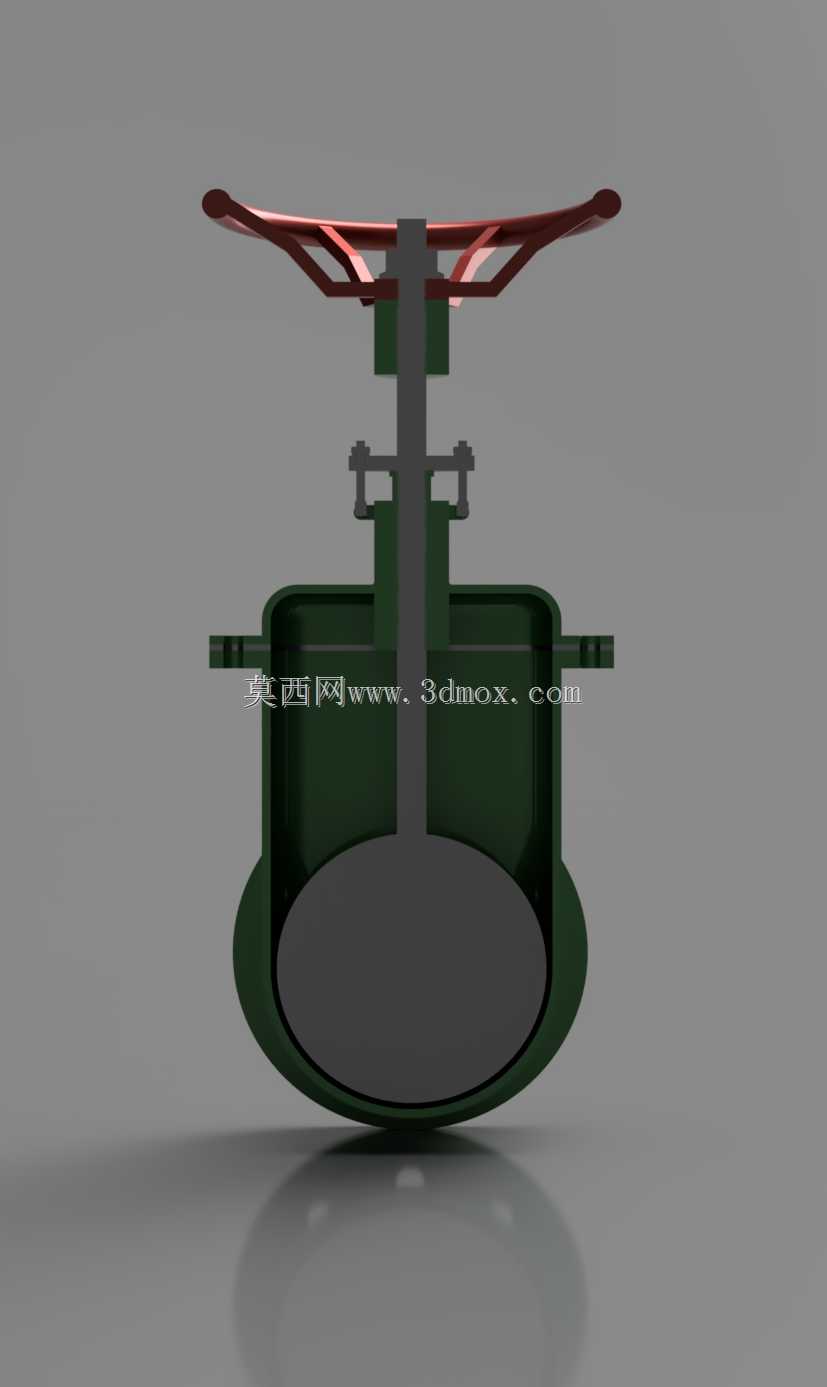

　　闸板作为核心截流部件，采用楔式密封面设计，密封面堆焊硬质合金层，硬度达到HRC40以上，能耐受介质中少量固体颗粒的冲刷，关闭时依靠阀杆的下压力将楔式闸板紧紧压在阀体的密封座上，实现进出口侧的完全截断，这种结构的闸阀在介质流向无强制要求的管路上可以双向安装，现场施工的灵活性更高。阀杆和阀盖之间的密封采用填料函结构，内部填充柔性石墨盘根，通过填料压盖的螺栓调节压紧力，当长期使用出现微量外漏时，不需要停机拆解阀门，只需要对称拧紧填料压盖的螺栓即可实现密封补偿，大幅降低现场运维的工作量。

　　从安装边界来看，这款闸阀的结构长度遵循GB/T 12221的系列尺寸，DN100规格的结构长度为229mm，手轮全开时的阀杆最大伸出高度为310mm，安装时需要在手轮上方预留至少350mm的操作空间，满足阀杆全行程伸出以及日常启闭操作的空间需求，阀侧和管路支架的距离不小于200mm，方便后期拆解更换填料、检修闸板。安装前需要彻底清理管路内的焊渣、铁屑等杂物，避免硬物卡入闸板和密封座之间造成密封面划伤，同时要注意阀体上的流向标识尽量和管路介质流向保持一致，虽然楔式单闸板闸阀支持双向承压，但顺向安装能大幅降低关闭状态下介质对阀杆的轴向推力，延长启闭螺纹副的使用寿命。

　　日常运维层面，这款闸阀的结构拆解难度低，所有易损件均为行业通用规格，填料、密封垫片、阀杆螺母都可以直接采购标准件更换，不需要定制非标配件，对于工业用户来说能有效降低备件库存压力。手轮和阀杆采用方榫连接，拆卸后可以调整手轮的安装角度，适配现场狭窄空间的操作需求，不会因为手轮朝向问题影响操作便利性。整体结构没有复杂的异形零件，三维建模时所有配合尺寸都遵循通用机械设计规范，装配间隙、公差配合都符合阀门行业的设计标准，不管是用于教学演示、管路系统虚拟装配，还是作为非标管路设计的选型参考，都能直接复用结构参数，不需要做大幅度的结构调整。
