丰田1ZZ燃油汽车动力总成结构

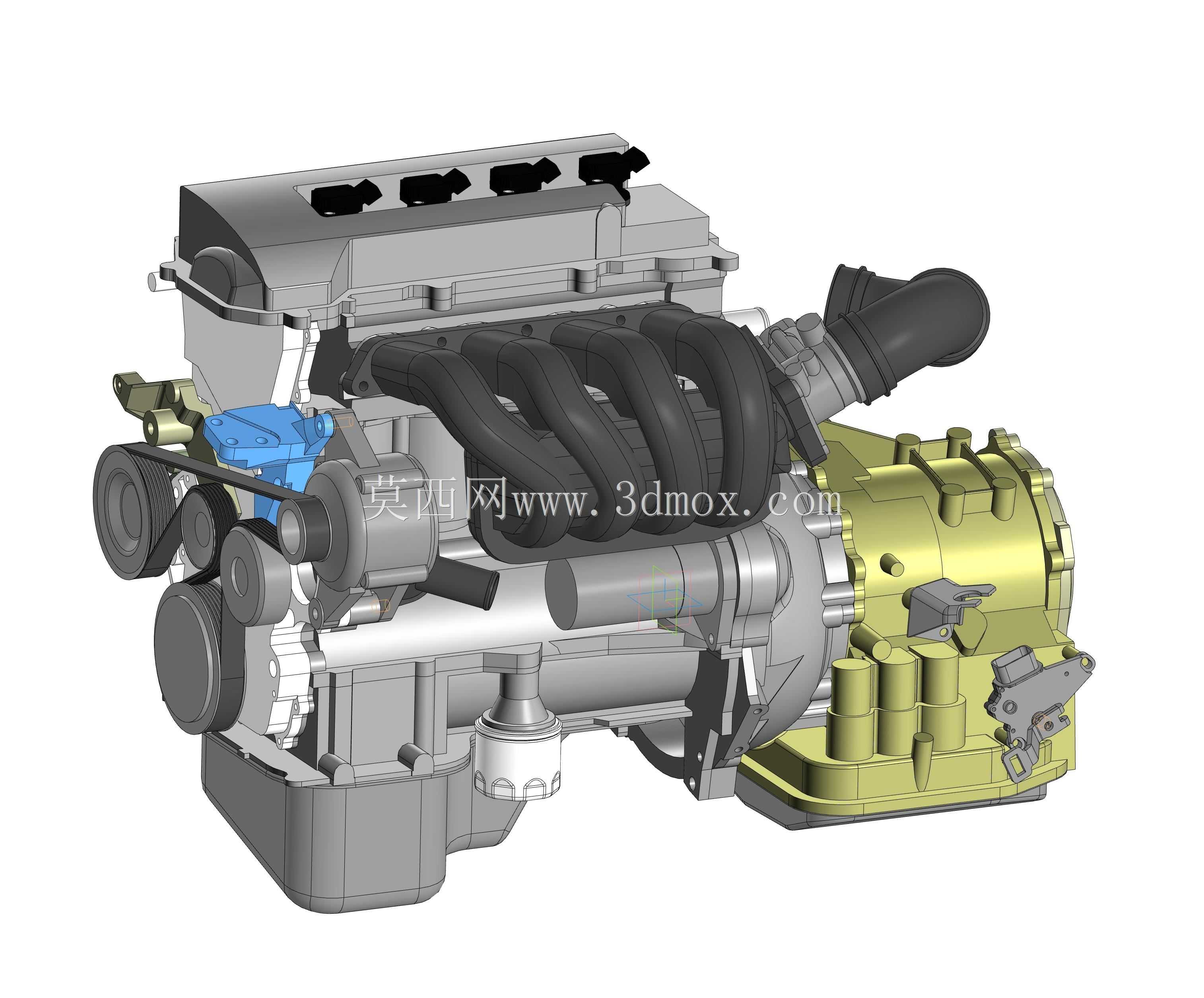

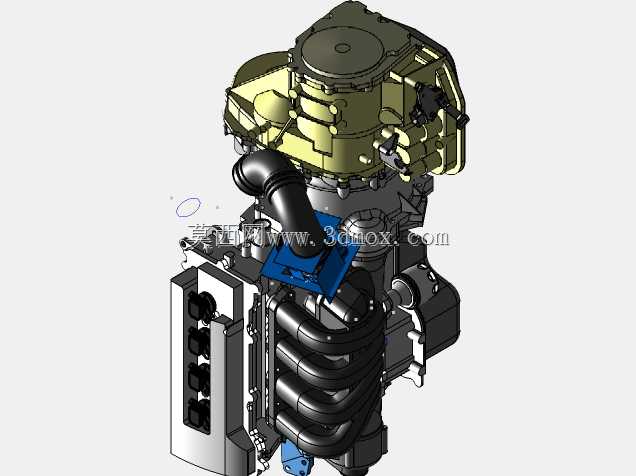

　　这套动力总成的三维结构完整还原了量产机型的装配关系，在整车正向开发、动力舱布局校核、维修教学演示场景中都能直接作为基准参考。从实际装车逻辑来看，该机型属于横置前驱布局的动力单元，集成了进气歧管、气门室罩、缸体缸盖总成、油底壳以及配套的变速传动单元，所有接口的位置关系都和量产状态保持一致，做动力舱周边件间隙校核时，不需要额外调整装配基准就能直接导入整车装配环境。

　　做结构设计参考时，首先要关注几个核心安装边界：引擎脚的安装点位分布在缸体两侧和变速箱端，三个悬置的安装孔位坐标、安装面平面度要求都在模型里有明确的结构体现，做悬置支架设计、动力舱硬点校核时，可以直接提取安装面的形位参数，避免出现装车干涉。进气系统的谐振腔、进气歧管的走向完全贴合量产机型的布局，做进气系统改装、空滤位置匹配时，可以直接参照模型的管路走向预留安装空间，不用反复核对实车的管路弯折角度。

　　从功能特性来看，该机型为直列四缸自然吸气结构，进气侧的歧管采用等长设计，每个气道的弯折角度、内壁过渡弧度都做了还原，能直观看到量产机型为了保证各缸进气一致性做的结构优化；排气侧和变速箱连接的端面定位销孔、螺栓排布都和实际装配状态一致，做排气歧管设计、离合器匹配时，可以直接参照结合面的尺寸参数做匹配设计。前端轮系的布局包含了发电机、空调压缩机、水泵的带轮安装位，张紧轮的调节行程范围也通过结构装配关系做了体现，做前端附件驱动系统设计时，可以直接参照轮系的包角、带长参数做初步选型。

　　建模逻辑上完全遵循了实机的装配层级，从最外层的塑料装饰罩到内部的缸体水套、油道预留位置都做了结构区分，不同材质的部件通过外观配色做了区分：黑色的进气歧管、密封胶条类部件，金属原色的缸体、变速箱壳体，金色的变速箱内部传动壳体，蓝色的电子传感类部件，在做拆解演示、装配工艺模拟时，可以直接按装配层级拆分部件，不需要重新做组件分组。油底壳的放油螺栓位置、机油滤清器的安装点位都和实车维护场景的操作空间匹配，做维修工位工具适配、举升机支撑点设计时，可以直接参照这些点位的空间位置预留操作间隙。

　　需要注意的是，做整车碰撞仿真、NVH分析时，该模型的质心位置、各部件的质量参数可以通过结构体积结合材质密度做初步估算，动力总成的弯曲模态、扭转模态的节点位置可以参照缸体和变速箱的连接刚度分布做初步判断，能大幅缩短前期方案的建模周期。在职业院校的汽车维修教学场景中，这套模型可以直接用于虚拟拆装训练，每个部件的装配顺序、螺栓拧紧方向都和实机操作一致，学员可以通过模型熟悉内部结构，减少实机拆装的耗材损耗。做售后维修的配件开发时，比如气门室罩垫、机滤、火花塞这类易损件的匹配，可以直接从模型上提取安装尺寸，不用反复拆解实车测量，提升配件开发的效率。
