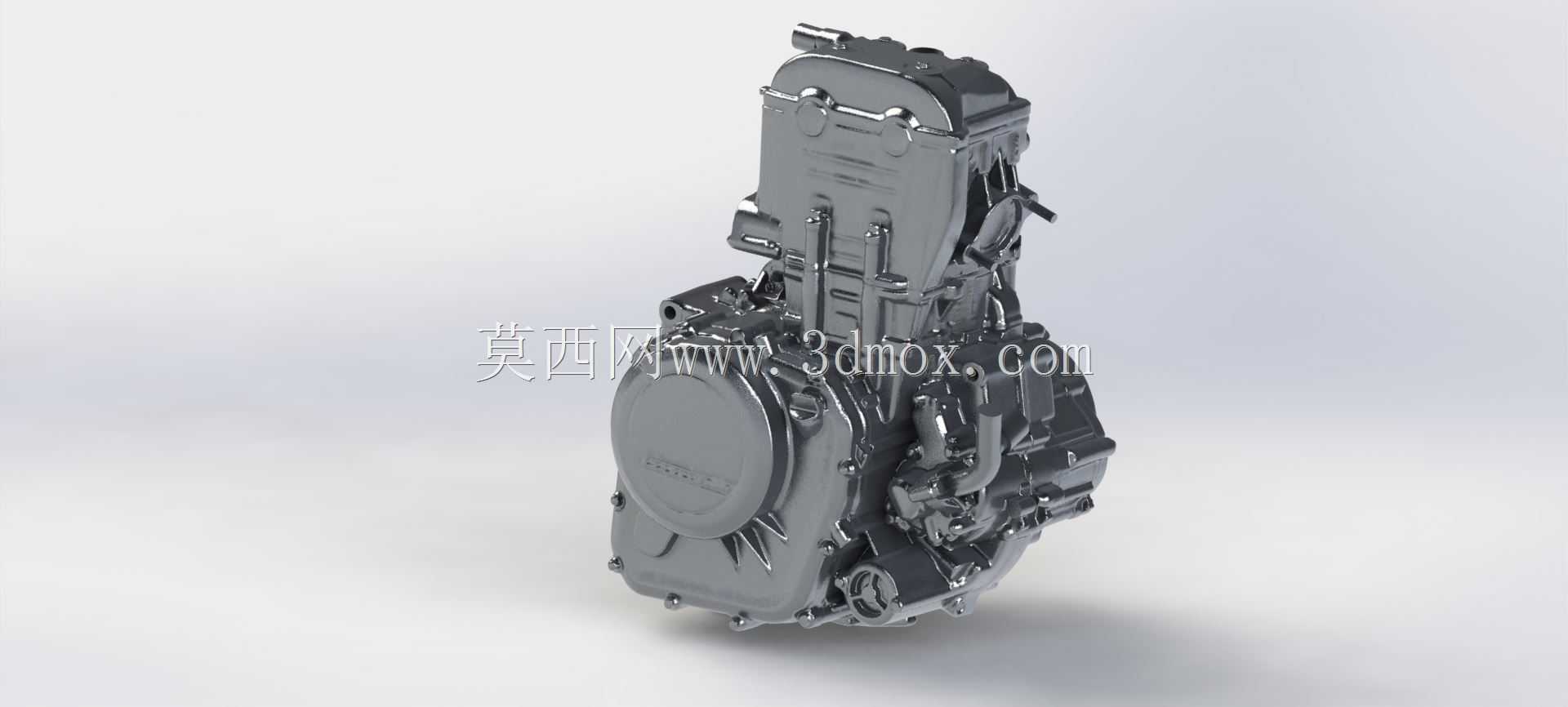

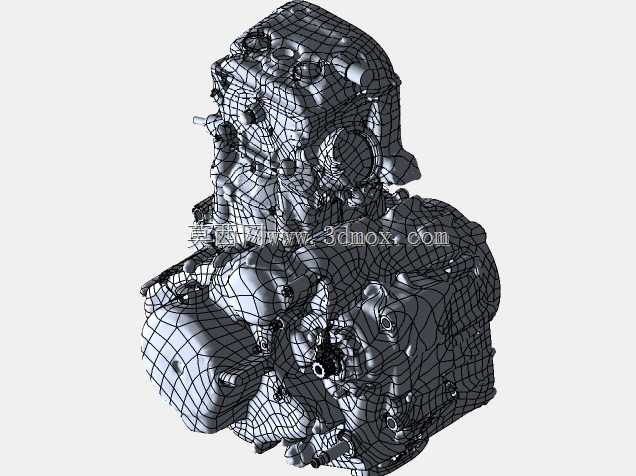

KTM390单缸摩托车动力总成结构

　　这款动力单元主要适配中小排量运动型街车、入门级越野摩托的动力输出需求，在民用两轮代步、赛道入门训练、非铺装路面穿越等场景中承担核心动力转换职能，可将燃油燃烧产生的热能通过曲柄连杆机构转化为旋转机械能，为整车行走系统、电气系统提供稳定的动力来源。从结构设计逻辑来看，该动力采用单缸四冲程布局，整体集成了缸头、缸体、曲轴箱、变速机构、离合组件、冷却回路、润滑系统的全部安装位，外部壳体的加强筋布局完全匹配整车安装时的受力路径，在悬挂点位置做了局部壁厚加厚处理，避免车辆行驶过程中车架传递的交变应力导致壳体开裂。从安装边界来看，该动力单元的前悬挂点、下悬挂点、后悬挂点的相对位置完全适配KTM390系列车型的车架安装孔位，

　　输出轴的中心高与整车链轮的中心距匹配常规428规格链条的传动张紧行程，不需要额外改装转接座即可直接完成整车搭载；进气口位置朝向车辆前方，可直接对接原厂空滤总成的出气接口，排气口的法兰面尺寸与原厂头段的密封垫片完全匹配，安装时不需要额外打磨密封面即可保证排气密封性能。从功能特性来看，该动力的缸头部分集成了双顶置凸轮轴的安装腔室，进排气道的走向经过气流优化，可在高转速区间保证充足的进排气效率，水冷回路的进出水口位置设置在缸体左侧，可直接对接整车散热器的上下水管，节温器安装位集成在缸体出水通道内，可根据冷却液温度自动切换大小循环，保证冷机快速升温、热机稳定工作在合适温度区间；曲轴箱采用上下分体式设计，

　　合箱面的密封槽宽度匹配常规密封胶的打胶宽度，装配时可保证曲轴箱内部的机油压力稳定，不会出现渗油、漏油问题；变速机构采用六档常啮合齿轮布局，换挡轴的伸出位置位于发动机左侧，可直接对接整车换挡杆的连接结构，离合侧的端盖预留了离合摇臂的安装位，可适配拉线式离合结构的操作行程。在逆向建模或者结构参考过程中，需要重点关注各密封面的平面度要求，缸头与缸体结合面的平面度公差需要控制在0.05mm以内，避免高温高压燃气冲坏气缸垫；曲轴安装孔的同轴度公差需要控制在0.02mm以内，避免曲轴运转过程中出现偏磨导致的异常震动；各悬挂点的位置公差需要控制在±0.1mm以内，避免安装时出现强制装配导致的壳体应力集中。从日常维护的结构设计来看，

　　该动力的机油加注口设置在缸头右侧上方，机油滤芯安装位设置在发动机右侧下部，不需要拆解整车大量覆盖件即可完成机油、机滤的更换作业；火花塞安装位设置在缸头正上方，拔出高压帽即可直接完成火花塞的检查与更换，大幅降低了日常维保的操作难度。在配套零部件的适配性上，该动力的磁电机线圈输出功率可满足整车大灯、电喷系统、车载充电接口的用电需求，启动电机的安装位集成在曲轴箱上部，可直接对接原厂启动超越离合器的齿轮啮合位置，冷启动时可提供足够的启动扭矩带动曲轴达到点火转速。
