22mm带环形LED金属按钮开关结构设计

　　这款22mm规格的带环形LED金属按钮开关，是工业控制回路里非常常见的操作执行元件，日常在机床操作面板、自动化设备控制台、电力柜门板、小型机电设备的操作端都能见到这类元件的身影，相比普通塑料按钮，金属外壳的结构抗冲击、耐油污能力更强，适合车间复杂工况下长期使用。

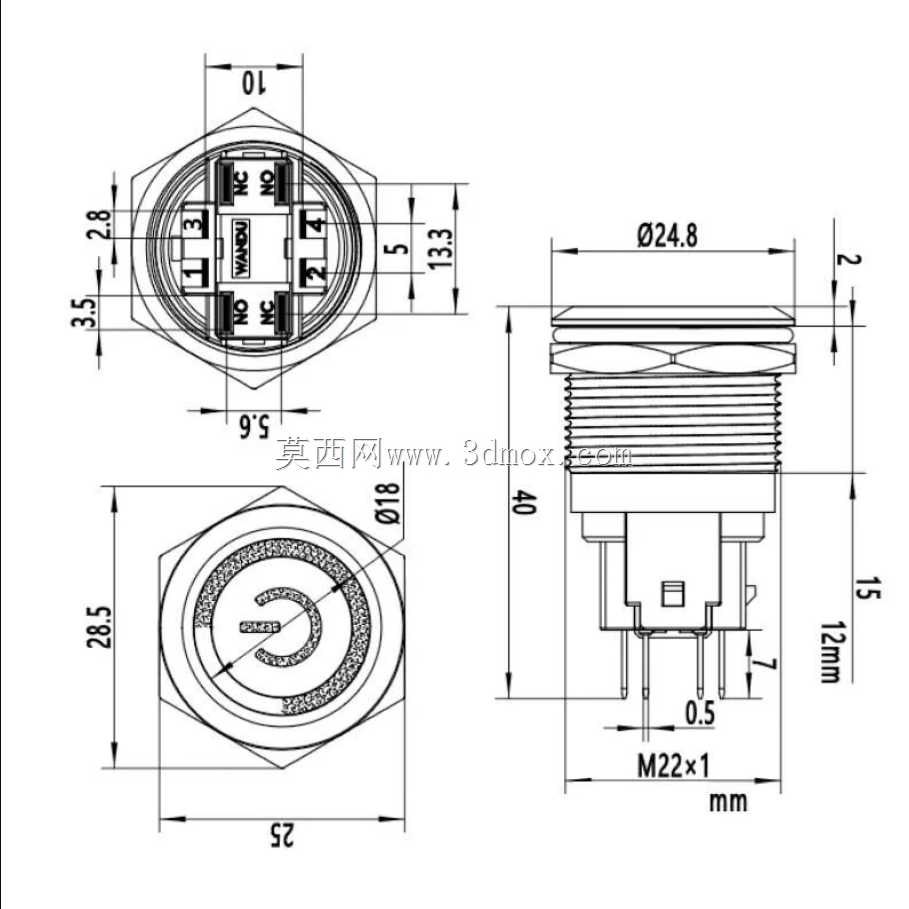

　　从安装边界来看，这款按钮采用标准22mm面板开孔尺寸，这是工业控制元件的通用安装孔径，和市面上同规格的急停按钮、旋钮开关、指示灯的开孔完全兼容，面板安装部位带外螺纹与六角锁紧螺母，安装时只需要在面板上开出对应尺寸的圆孔，将按钮从面板正面穿入，背面套上防水密封圈再拧紧紧固螺母即可完成固定，不需要额外做定制化的安装位加工，适配厚度1到6mm的各类金属、塑料、绝缘面板，接线端采用插片式接线脚，和常规0.8mm规格的接插件直接适配，接线时不需要焊接，现场装配效率很高。

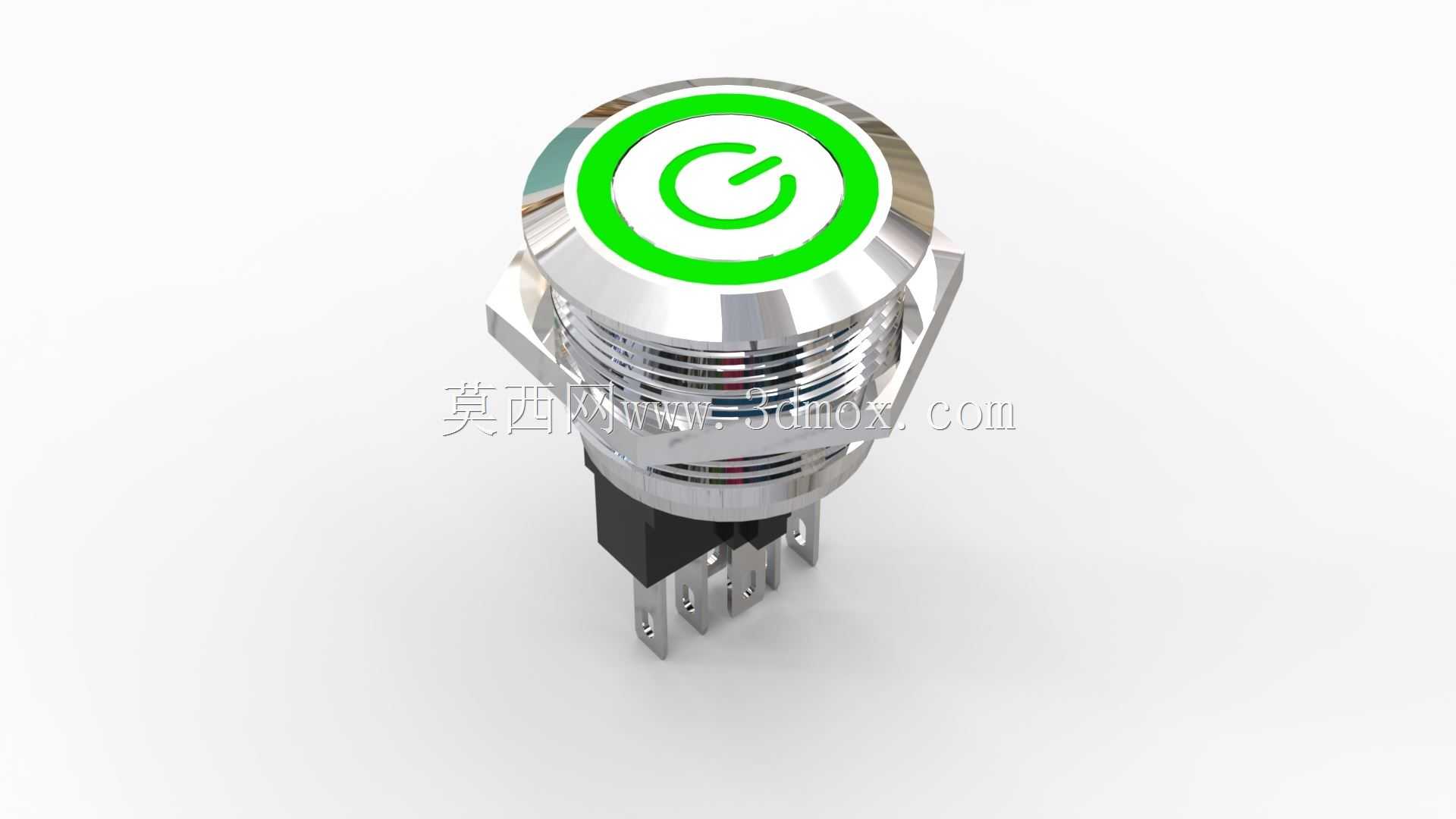

　　功能设计上，这款按钮自带环形LED发光圈，发光区域围绕按钮操作面外圈布置，相比传统点状指示灯，环形发光的可视角度更大，操作人员在设备周边不同角度都能清晰识别按钮的工作状态，LED供电回路和按钮触点回路独立设计，可以根据实际使用需求接成常开状态下点亮指示电源接通，也可以接成按钮按下后点亮反馈动作执行，发光颜色可以根据不同设备的状态定义做区分，绿色款通常用于启动、电源接通类的正向操作指示。按钮的触点采用银合金材质，接触电阻小，额定负载下通断寿命长，自带自复位结构，按下时触点动作，松开后自动回弹到初始位置，适合点动控制、启动触发这类需要瞬时信号的场景。

　　结构设计层面，按钮的外壳采用镍铜合金镀层金属材质，表面做了抛光防锈处理，日常接触车间的切削液、润滑油、少量粉尘都不会出现锈蚀掉漆的问题，按钮操作面和外壳之间做了防水密封圈，正面防护等级可以达到IP65，面板安装后可以阻挡日常的飞溅液体、粉尘进入设备内部，适合在机床加工、装配生产线这类有少量液体飞溅的场景使用。按钮内部的LED模块做了独立的封装，和触点机构之间有绝缘隔板隔离，避免高压回路串入指示灯回路造成元件损坏，按钮的按压行程设计在2mm左右，按压力度控制在5N上下，操作时既有清晰的触感反馈，又不会因为按压力度过大造成长时间操作的手部疲劳。

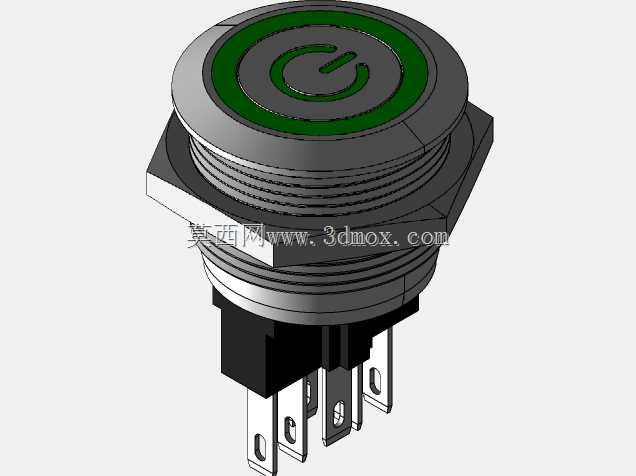

　　实际选型使用时，这类按钮通常用于设备的主电源启动、功能模块触发、复位操作等工位，在机床操作面板上可以和同规格的急停按钮、选择旋钮并排布置，统一的安装尺寸让面板排版非常规整，不需要做不同尺寸的开孔加工；在小型自动化设备上，这类带灯按钮可以同时兼顾操作和状态指示功能，不需要额外在面板上布置单独的指示灯，节省面板安装空间，也让操作人员的操作逻辑更直观，看到灯亮就可以明确对应回路已经处于接通状态，减少误操作的概率。建模过程中对按钮的螺纹安装位、接线插脚尺寸、按压行程的间隙都做了1:1的还原，装配时可以直接在面板模型上开出对应22mm的安装孔，将按钮模型装配进去即可验证面板布局的合理性，检查按钮和周边元件的操作间隙是否足够，避免实际加工面板后出现元件干涉、操作空间不足的问题。
