游艇通风阀组件优化结构设计

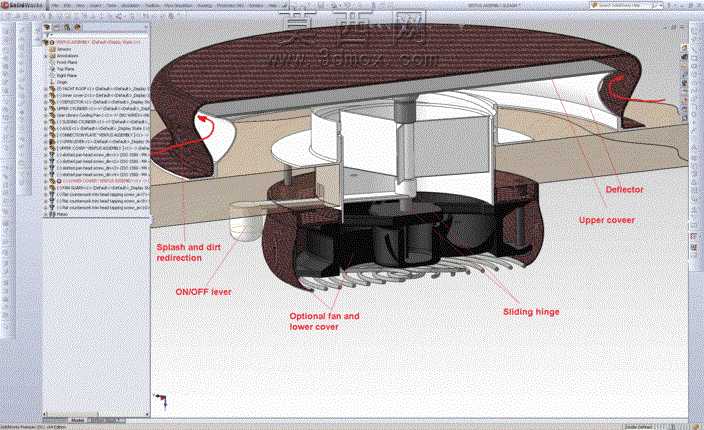

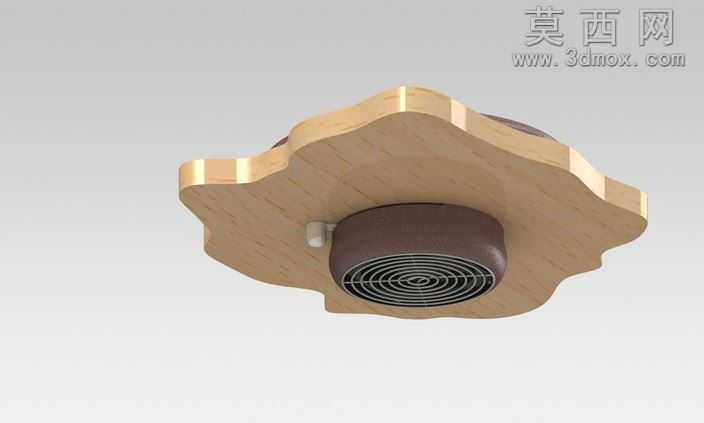

本作品为船用通风排气阀的优化设计方案，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循SAAREYACHT公司的设计要求，在保留原有产品核心功能的基础上做最小化改动，适配现代船舶的使用需求。建模阶段首先完成底座与上盖两大核心部件的结构绘制：底座采用异形仿形轮廓设计，边缘做圆弧过渡处理，避免安装时出现尖锐棱角划伤船体或操作人员，底座表面模拟实木纹理材质，渲染阶段调整木纹的走向、凹凸深度与哑光反射参数，还原船用木质配件的温润质感，同时兼顾材质的耐水耐腐属性表现。上盖部分采用扁圆形结构设计，侧面均匀排布圆形通气孔，建模时精准控制每个气孔的孔径与间距，保证排气通风的均匀性，上盖表面做哑光深棕质感处理，模拟耐磨防滑的复合材质效果，边缘做薄边收边处理，与底座贴合处设计密封胶圈的安装位，保证闭合状态下的防水密封性能。结构设计上重点优化了清洁与操作便利性：开关位置设置杠杆式指示结构，用户可直观判断阀门的开闭状态，无需额外查看标识；排气口关闭时，外盖可快速拆卸，便于直接冲洗积存的水垢与污渍，降低日常维护的操作难度；阀体内部集成冲水排污结构，开启状态下可直接将进入阀体的水与污垢从排气口冲出，避免杂质积存造成阀门堵塞。设计过程中还完成了两种变体结构的建模适配，分别对应常规无动力版本与12V电动风扇版本，可根据不同船型的通风需求灵活选配。渲染阶段采用工作室柔光环境，调整材质的反射与折射参数，清晰展现各部件的装配关系与材质质感，通过剖面视角展示内部的排污通道与密封结构，直观呈现设计的功能优势，整体模型结构完整，装配关系清晰，可直接用于生产开模参考与产品演示使用。
