二战川崎Ki-61飞燕战斗机外观结构模型

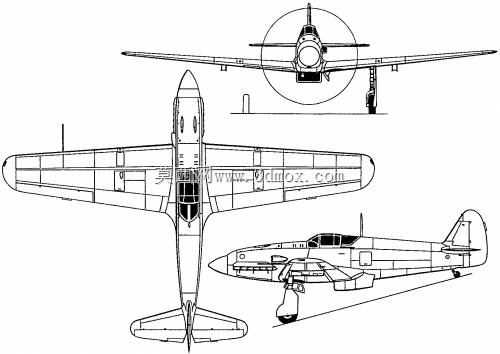

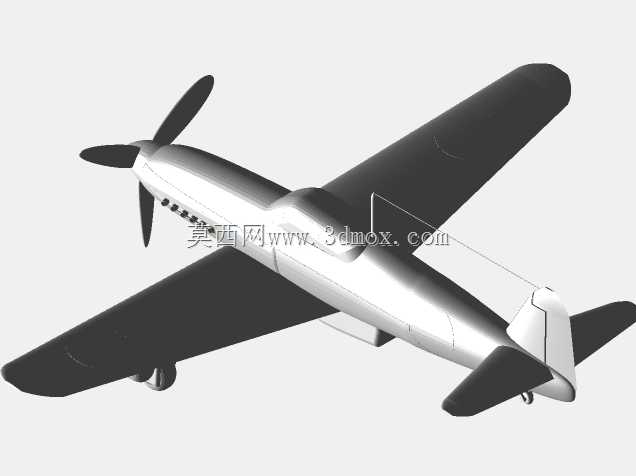

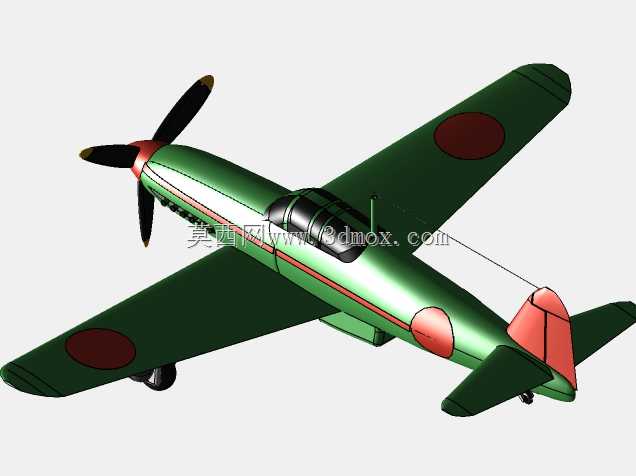

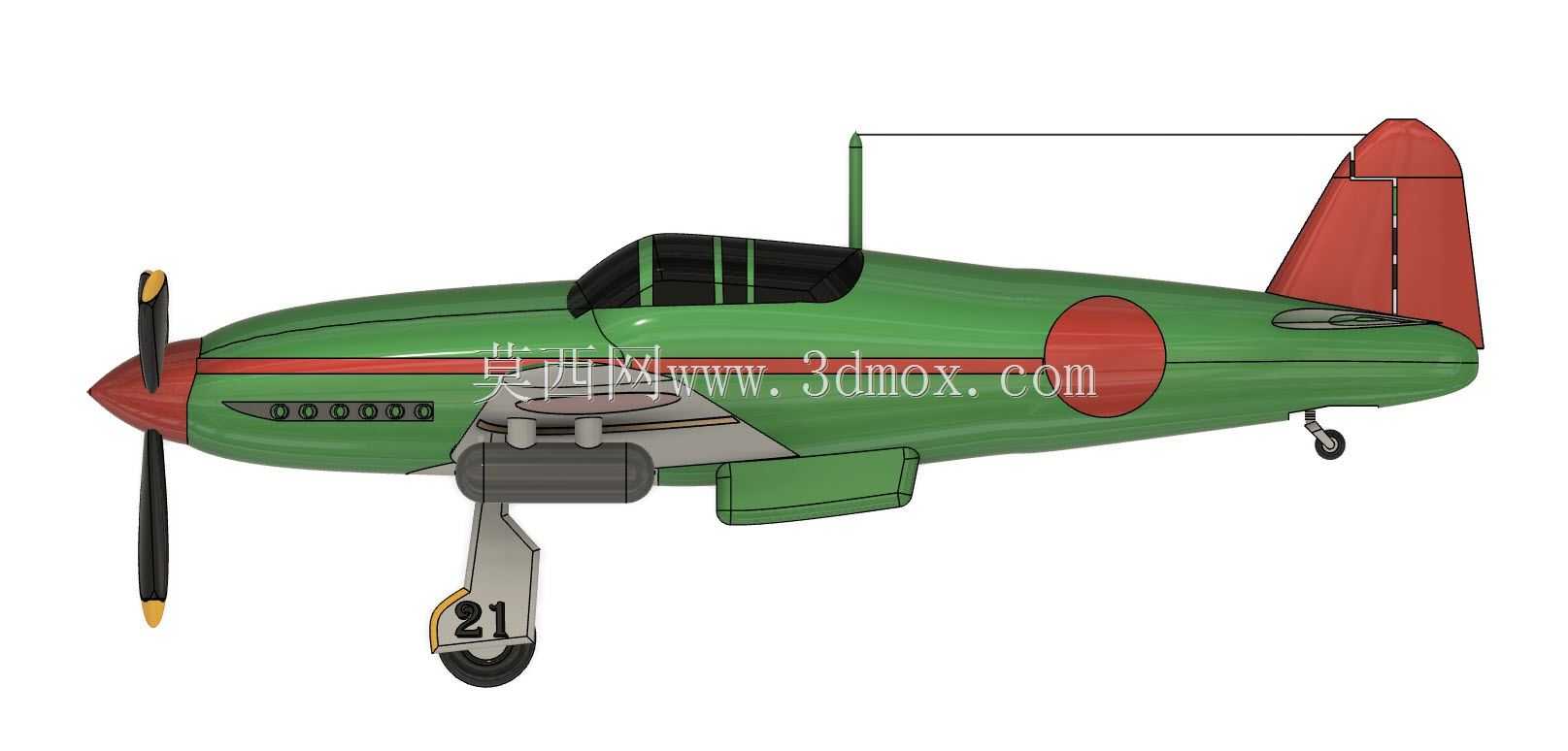

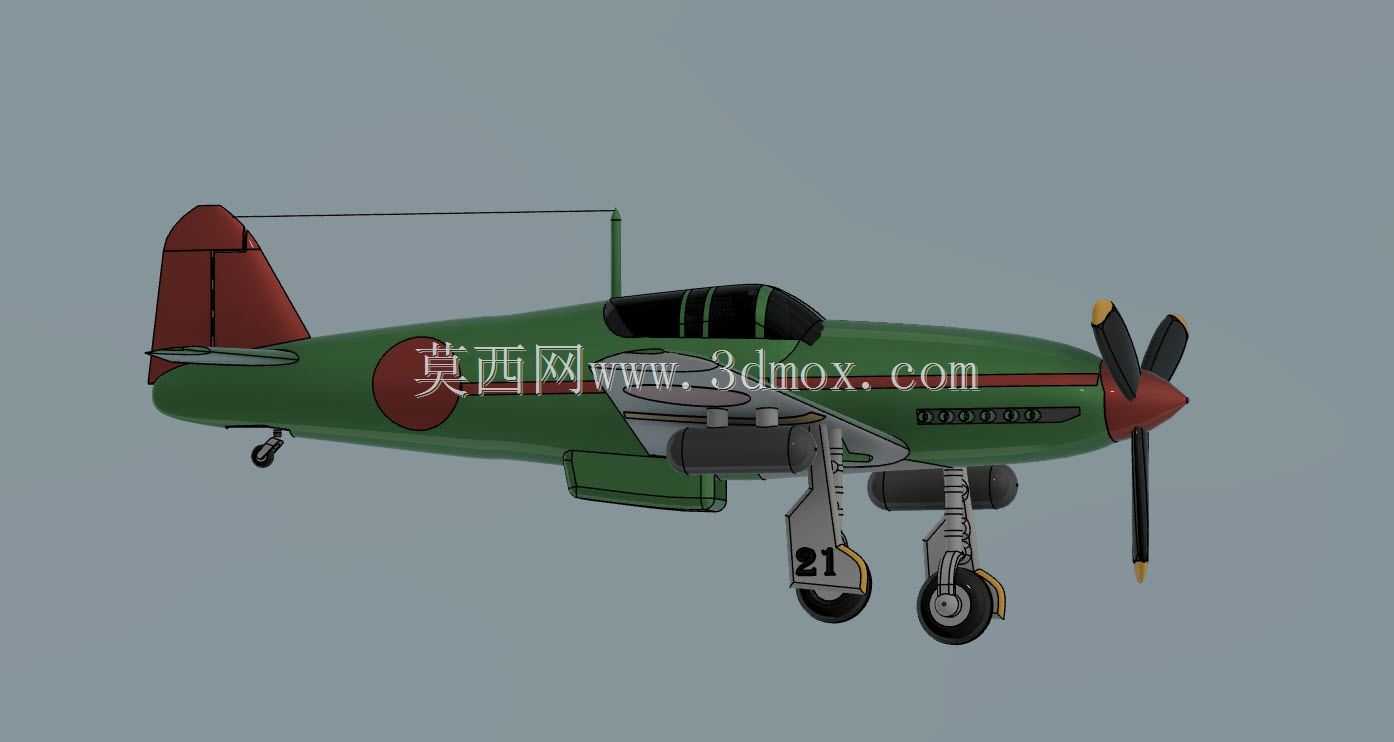

　　该模型还原的是二战时期日本陆军列装的Ki-61飞燕战斗机，也就是盟军识别代号为Tony的三式战斗机，建模过程中优先参考了现存实机的测绘数据与战时技术文档，整体外形严格遵循实机的气动布局逻辑，没有做艺术化夸张处理。从实际应用场景来看，这类战机模型主要用于航空史复原展示、空战模拟场景搭建、军事科普教具制作，也可作为航模设计阶段的外形验证参考，帮助航模爱好者快速把握真机的气动轮廓比例，避免自行测绘出现的比例失真问题。

　　模型的机身采用半硬壳结构的外形还原，机头段因为搭载液冷发动机，整体截面呈较规整的椭圆形，和当时日军普遍使用的气冷星形发动机战机的粗圆机头有明显区别，建模时特意区分了机头发动机舱的蒙皮接缝、散热口的开槽位置，机身上的日之丸标识位置、机身编号的喷涂区域都按照现存实机的留存资料做了对应还原，没有随意调整标识位置。机翼采用下单翼布局，翼根处和机身的过渡曲面做了连续曲率处理，避免出现建模常见的曲面折痕，机翼上的副翼、襟翼的分割线都按照实机的操纵面划分做了刻画，起落架舱的位置、收放后的舱门闭合缝隙也做了细节还原，主起落架的减震支柱行程、机轮的直径比例都参考了实机的维护手册数据，保证起落架部分的尺寸和机身整体比例协调，不会出现机轮过大或支柱过短的比例失调问题。

　　尾翼部分采用单垂尾加水平尾翼的常规布局，垂尾的后掠角度、方向舵的分割线都和实机一致，尾轮的收放结构也做了简化还原，既保证外观的辨识度，又不会因为过度细碎的结构导致模型面数过高，适配不同场景的使用需求。螺旋桨采用三叶液压恒速螺旋桨的外形还原，桨叶的扭转角度、桨毂的整流罩外形都做了对应处理，桨尖的标识色区域也按照实机规范做了区分。座舱部分的水泡形座舱盖做了透明件的分层处理，座舱盖的框架位置、风挡的倾斜角度都符合实机的视野设计逻辑，机身背部的无线电天线张线位置也做了还原，从垂尾顶端延伸到机身后部的天线走向完全匹配实机的布线位置。

　　从设计思路上来说，建模时优先保证整体气动外形的准确性，所有曲面都通过多段曲率控制线搭建，避免出现多边形棱角，机身侧面的散热口、机枪口的开孔位置都严格对应实机的武器配置位置，机翼下的外挂点位置也做了预留，可根据不同使用场景追加副油箱或航弹的外挂模型。整体模型的尺寸边界按照实机1:1比例还原时，翼展约12米，机身长度约8.9米，机高约3.7米，如果做缩放处理，可按照等比例缩放原则调整各部分尺寸，保证各部件的相对位置不会出现偏移。这类战机模型在使用时，如果用于静态展示，可直接搭配场景地台制作陈列展品，如果用于仿真分析参考，可在现有外形基础上追加内部结构细节，补充翼梁、隔框等结构件，完成进一步的结构强度仿真或气动仿真计算。建模过程中特意规避了容易出错的外形误区，比如早期盟军情报误判该机为德国Bf109或意大利马基C.202的外形特征，严格按照Ki-61本身的液冷发动机修长机身、独特的垂尾外形做区分，保证模型的识别准确性，不会和同时期其他液冷战机的外形混淆。机身表面的蒙皮铆接线虽然没有做极致的凹凸刻画，但分割位置完全对应实机的蒙皮分块，方便后续做纹理贴图时添加蒙皮旧化、铆钉细节，不需要重新划分蒙皮区域。起落架的舱门开合角度也按照实机地面停机状态做了还原，主起落架舱门在地面停机时的开启角度、尾轮的伸出长度都符合实机的地面停放姿态，不会出现起落架穿模或者姿态失真的问题。
