内齿结构半联轴器传动零件设计

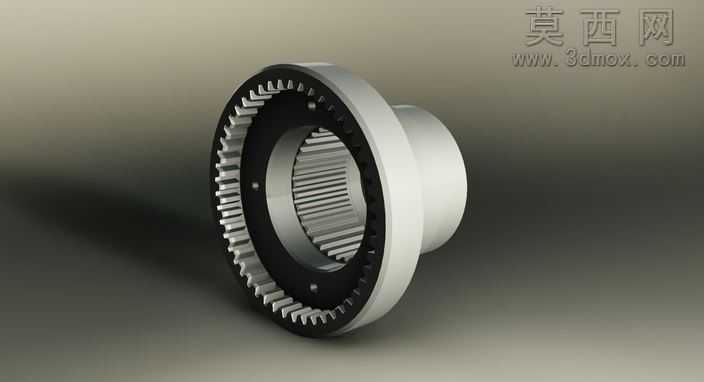

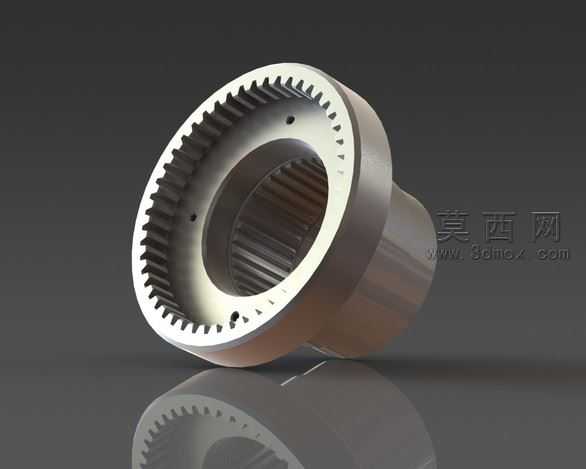

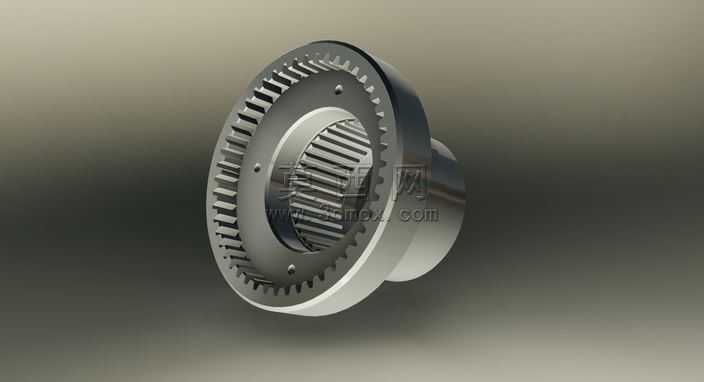

本半联轴器采用三维参数化建模方式完成整体结构设计，建模过程中优先保证传动齿形的参数精度，针对内齿圈部分采用渐开线齿廓生成逻辑，先绘制单齿截面草图通过阵列命令完成整圈齿形排布，再结合拉伸、切除等基础特征完成主体基体构建，针对轴套衔接段做了同轴度约束处理，保证内齿圈与安装轴段的同心度偏差控制在合理公差范围内。模型渲染阶段采用金属合金钢材质，给零件表面添加了细腻的机加工纹理效果，通过环境光遮蔽、反射折射参数调节，还原出金属零件经过精加工后的哑光金属质感，背景采用深灰色渐变配合地面反射效果，清晰呈现零件的轮廓层次与结构细节，方便直观观察齿形排布与安装结构。结构设计上，该半联轴器为齿式传动结构，内齿圈均匀分布渐开线内齿，可与对应外齿半联轴器配合实现扭矩传递，法兰端面上预留的定位小孔用于安装固定与轴向限位，轴段部分做了阶梯过渡设计，既保证传动过程中的结构强度，也优化了安装时的导向定位效果。设计过程中充分考虑齿式联轴器的传动特性，对齿根位置做了圆角过渡处理，避免应力集中导致的齿部断裂问题，同时对配合面的尺寸公差做了合理预留，保证实际加工装配时的适配性，整体结构兼顾传动稳定性与安装便捷性，可用于通用机械传动系统的扭矩传递场景，建模过程中所有特征均保留参数化编辑属性，可根据实际传动需求调整齿数、模数、轴径等核心参数，适配不同功率等级的传动系统使用要求。
