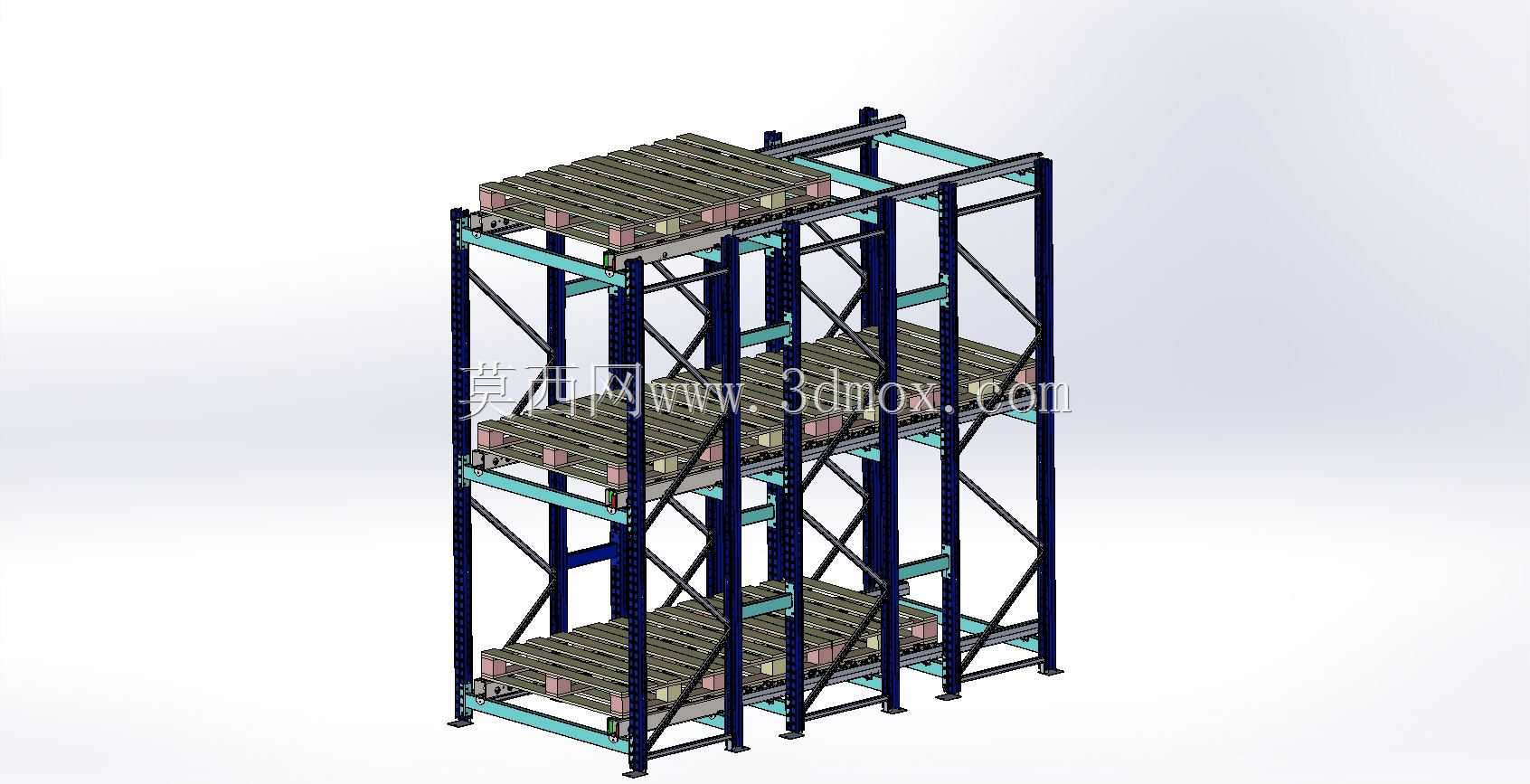

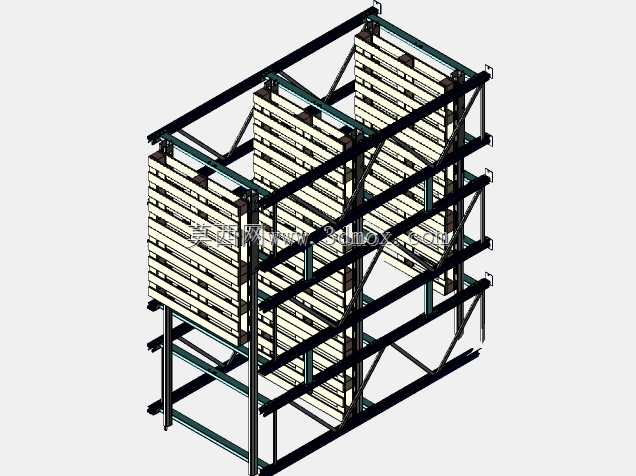

高密度托盘存储用链式导轨流动链架结构

　　能够满足重载托盘的长期堆载需求。整套货架的存储深度可根据仓库实际场地条件灵活拓展，最大单巷道存储深度可达15米，相比传统货架可提升2倍以上的仓储空间利用率，且全程无需额外配置电机、电力驱动组件，也不需要将轨道设置倾斜角度，完全依靠链式导轨的滚动承载结构实现托盘的水平存取，作业时仅需叉车将托盘从入库端推入，链式导轨上的承载滚轮会随托盘移动同步滚动，将托盘平稳输送至巷道深处，取货时从出库端将托盘拉出即可，全程无额外动力消耗，也不存在重力滑移带来的冲击风险，对托盘的适配性更强，常规的川字底、九脚底木托盘或塑料托盘均可直接使用，无需额外定制专用托盘。从结构设计逻辑来看，整套流动链架采用分层组装式结构，每层承载梁通过柱卡与立柱连接，在快消品、冷链、电商前置仓、汽车零部件原料仓这类需要高频次整托盘存取、且对仓储空间利用率有严苛要求的场景中，传统的横梁式货架需要预留较宽的作业通道，空间利用率通常仅能达到30%-40%，而重力式货架需要依靠托盘自身重力沿倾斜轨道滑移，对托盘底面平整度、轨道安装坡度精度要求极高，长期使用还容易出现托盘卡滞、溜车冲击的问题，压入式货架则存在单巷道存储深度有限、先进后出的存取逻辑限制，难以适配大深度、先进先出的平库存储需求。本次设计的流动链架，正是针对这类高密度存储场景的痛点开发，整套结构采用模块化框架设计，主体承载立柱采用冷弯内卷边槽钢加工，立柱截面通过多道折弯加强筋提升抗弯抗扭性能，单根立柱额定承载可达12吨，

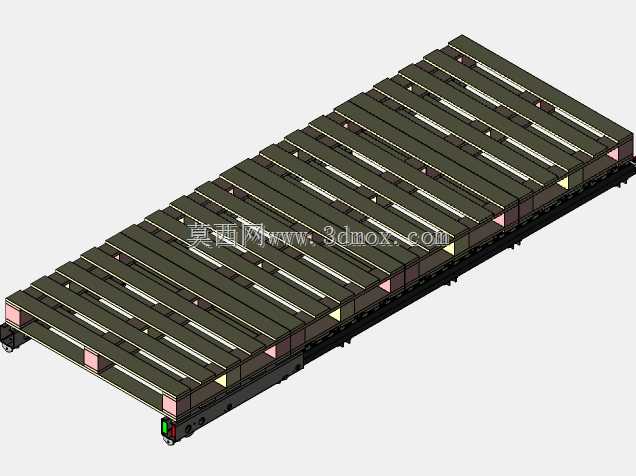

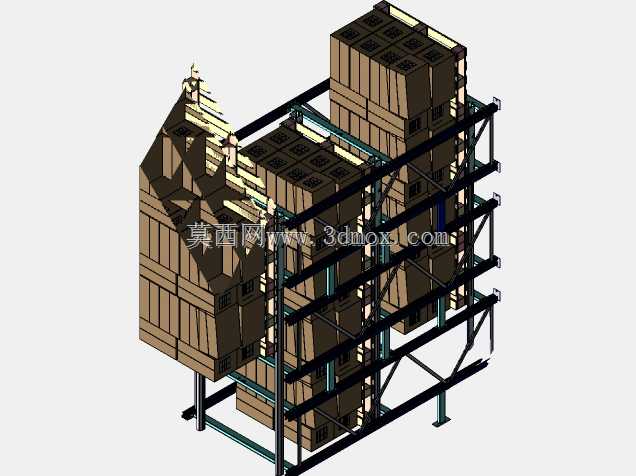

　　柱卡采用4齿咬合结构，配合安全销锁定，避免长期受载后出现梁体脱落的风险，链式导轨组件通过螺栓固定在两侧承载梁上，导轨内部的承载滚轮采用高强度尼龙包胶轴承，单轮额定承载200kg，滚轮间距按照标准托盘的底面支撑点位置排布，确保托盘放置后至少有4组滚轮同时承载，避免托盘出现局部变形。导轨两端设置有端部限位挡块，防止托盘推入过位脱出导轨，同时在入库端设置有导向喇叭口，降低叉车对位的操作难度，作业人员无需反复调整叉车位置即可顺利将托盘推入导轨。考虑到现场安装的边界条件，整套货架的单组标准单元宽度适配1200mm*1000mm的标准托盘，单元宽度预留100mm的作业间隙，避免托盘与立柱发生刮擦，层间高度可根据托盘堆码高度灵活调整，

　　调节节距为75mm，适配不同高度的货物存储需求，货架整体深度方向每3米设置一组斜拉加强结构，配合立柱底部的膨胀螺栓与地面固定，可抵御7级地震作用下的结构变形，满足仓储建筑的结构安全要求。框架的水平拉杆采用矩形钢管加工，与立柱之间通过螺栓连接，既保证了整体框架的刚性，又便于现场拆装调整，若后期需要调整存储布局，仅需松开连接螺栓即可调整层位或增减存储单元，无需整体切割焊接，大幅降低后期改造的成本。在实际使用过程中，该流动链架可实现托盘的先进先出存取，同一巷道内可连续存放多组同品类托盘，相比传统货架减少了叉车作业通道的占用面积，尤其适合SKU品类相对集中、整托盘进出库频率高的存储场景，比如食品原料仓的整托面粉、粮油存储，

　　冷链仓的整托冷冻货品存储，汽车零部件仓的整托标准件存储，都能通过该结构大幅压缩仓储空间占用，同时降低作业过程中的设备能耗。设计过程中针对链式导轨的滚动阻力做了专项优化，通过调整滚轮的轴承预紧力、滚轮与导轨的配合间隙，将托盘推入拉出的操作阻力控制在50N以内，普通手动液压搬运车即可完成托盘的存取作业，无需配置专用的推拉属具，进一步降低了客户的设备投入成本。另外，整套结构的表面处理采用环氧树脂静电喷涂，涂层厚度控制在60-80μm，可适应常规干燥仓储环境下10年以上的防锈需求，若用于冷链或潮湿环境，还可更换为热浸锌表面处理，提升结构的耐腐蚀性能。结构的所有连接部位均采用防松设计，螺栓配合弹垫、止退垫片锁定，避免长期受载或叉车作业振动导致螺栓松动，保障长期使用的结构稳定性。
