高密度仓储用穿梭式托盘搬运设备结构

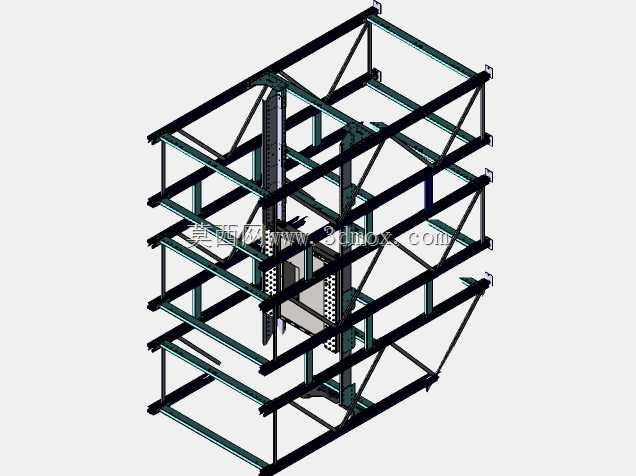

　　在当前土地成本持续走高的仓储物流场景中，传统横梁式货架的通道占比过高问题始终是仓储利用率提升的核心瓶颈，这类穿梭式托盘搬运设备正是为解决该痛点开发的高密度存储核心执行单元，区别于传统叉车需要驶入货架通道作业的模式，该设备可直接驶入货架货道内部完成托盘的存取作业，配合巷道端的垂直提升设备与横向接驳机构，可实现整仓无人化的托盘流转作业，目前已广泛应用于冷链仓储、食品快消、医药原料、成品家电等品类的整托盘存储场景，尤其适合单SKU批量大、进出库频次规律的平置库改造与新建立库项目。从设备实际作业逻辑来看，该设备的核心功能是完成货道内托盘的水平搬运与精准定位，作业时由操作人员通过手持终端或上位WMS系统下发作业指令，

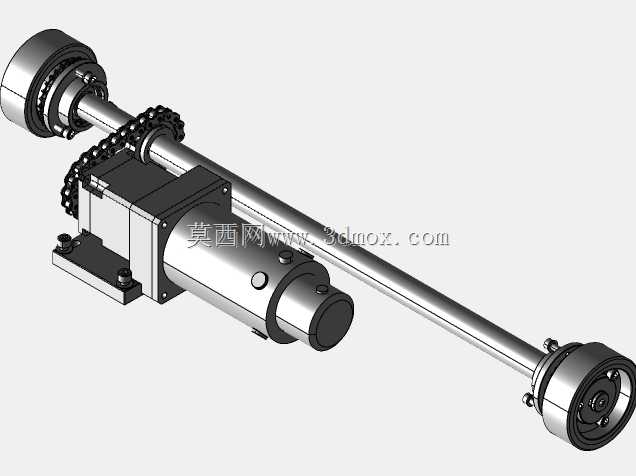

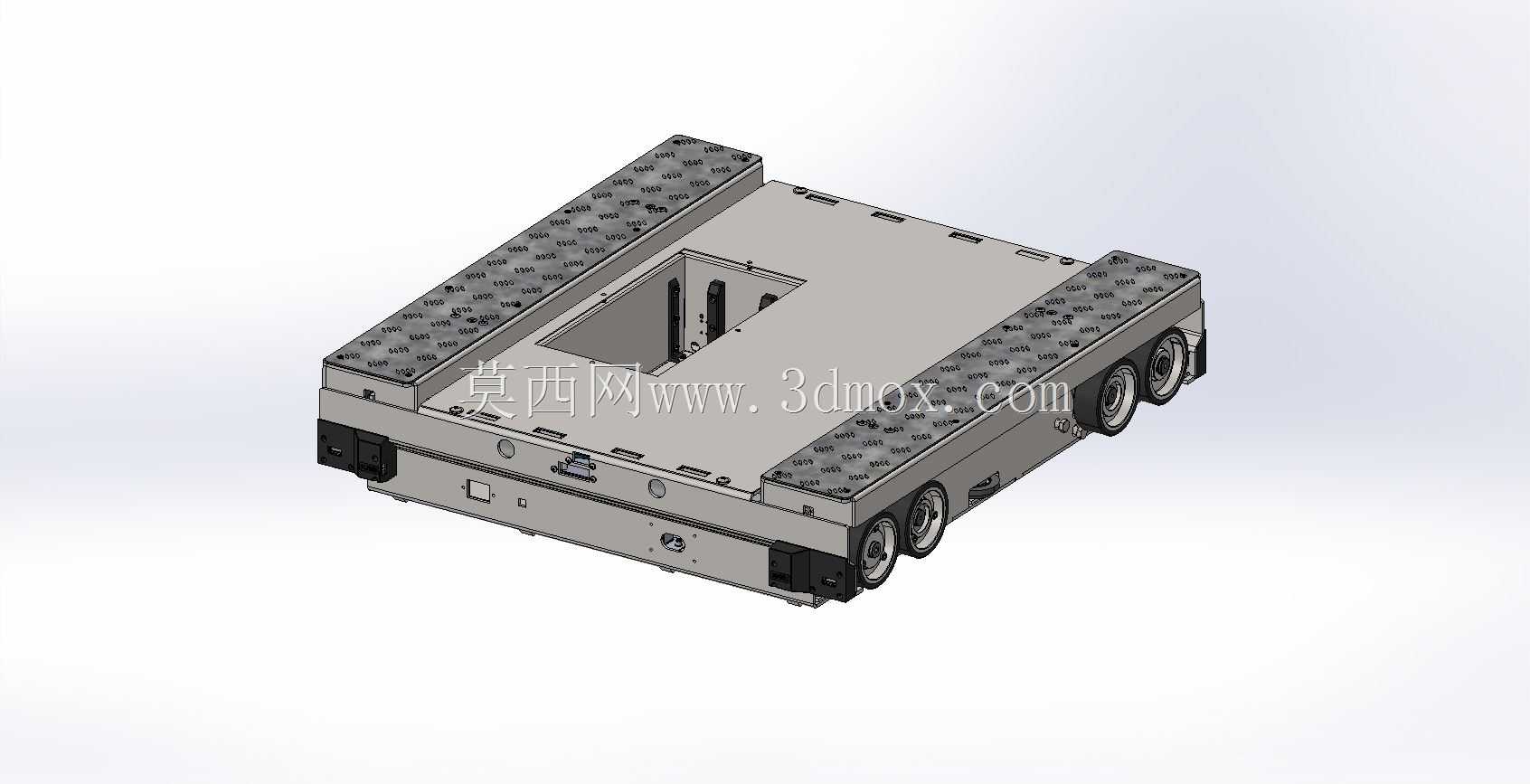

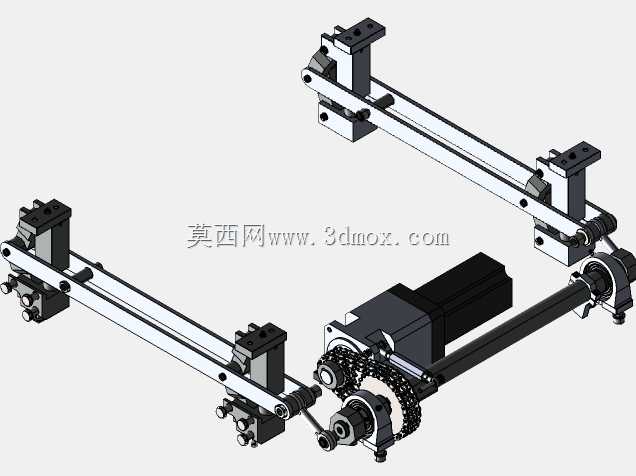

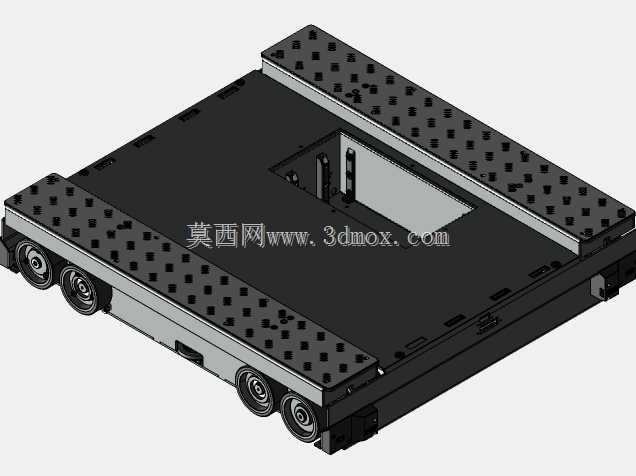

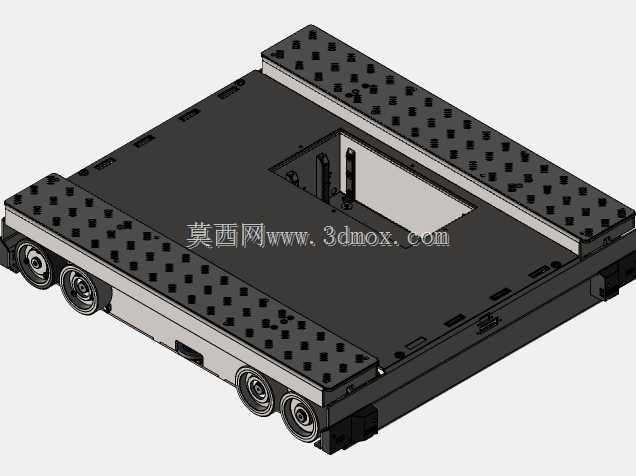

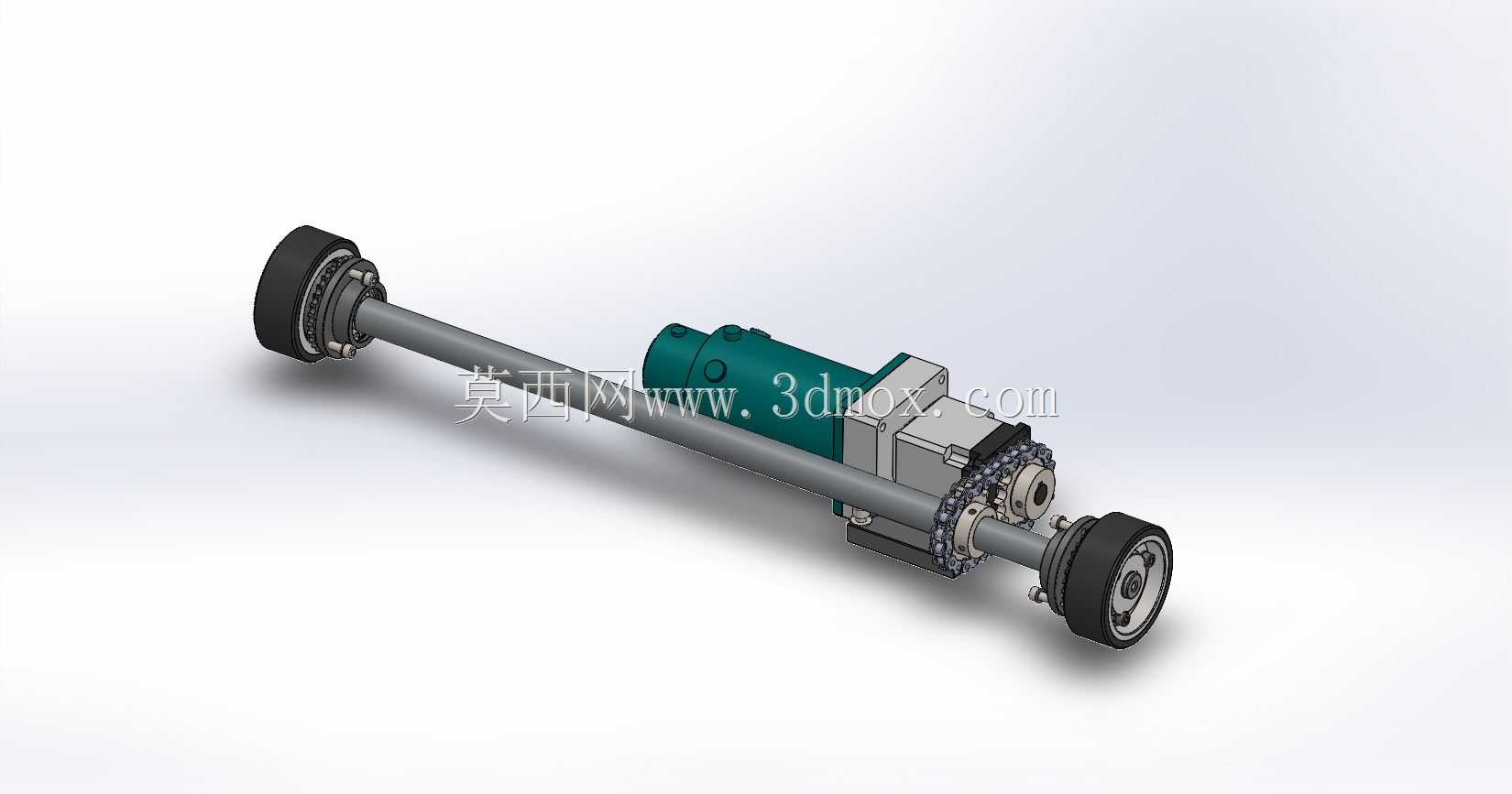

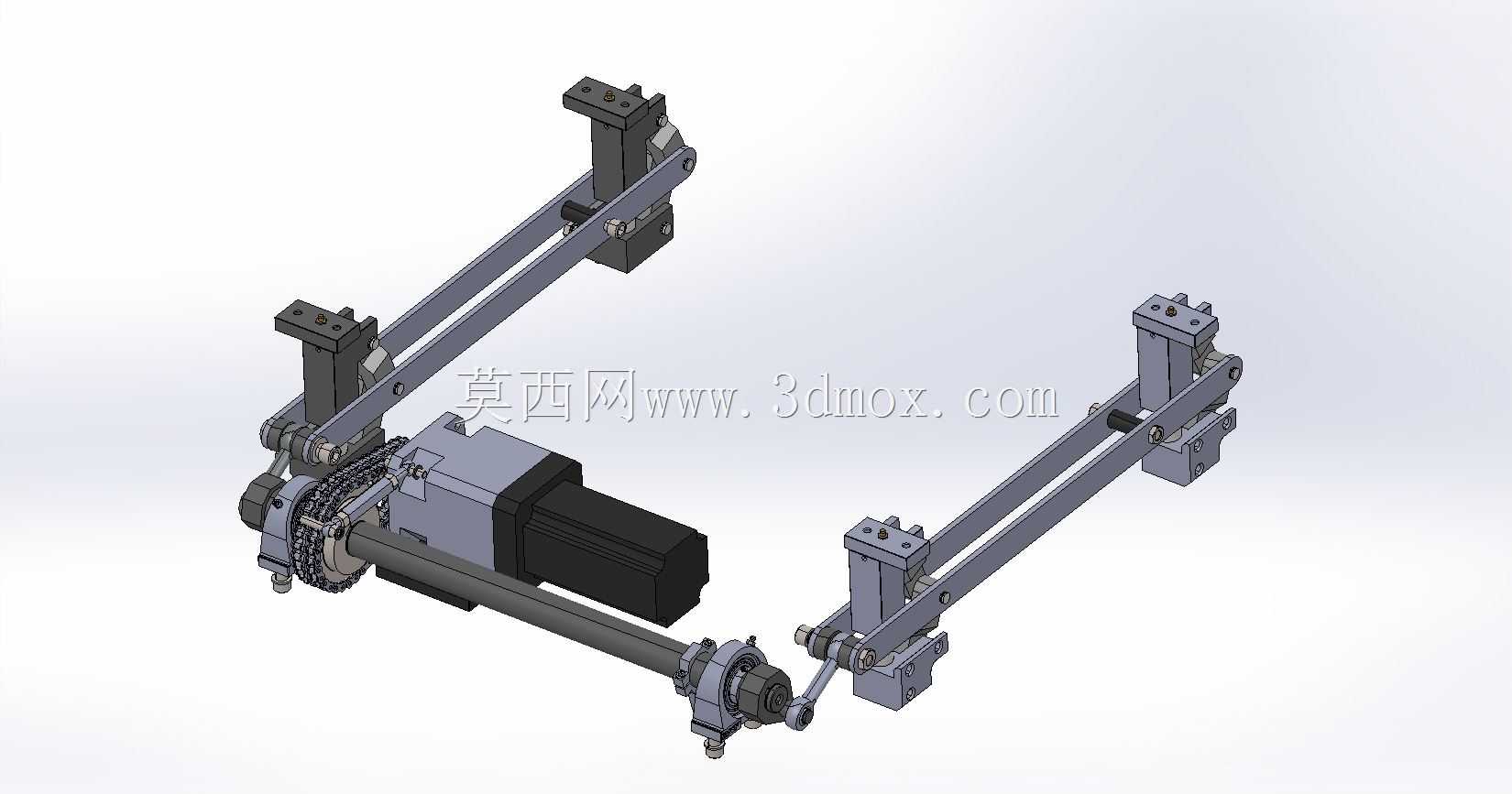

　　设备沿货架内部预置的导向轨道行驶，到达指定货位后通过内置的顶升机构将托盘抬离货架承载面，随后携带托盘行驶至货道端部的接驳位置，再由叉车或提升机将托盘转运至出库区域，反向入库作业逻辑一致，这种作业模式将传统货架的叉车作业通道完全转化为存储货位，同等占地面积下的存储容量可提升40%至60%，同时大幅减少叉车在货架区域内的行驶频次，降低作业过程中的碰撞安全隐患。从结构设计思路来看，该设备采用扁平式低重心布局，整体外形高度严格匹配常规托盘的底部净空与货架层间高度要求，设备主体框架采用高强度钢板折弯焊接成型，兼顾结构刚性与自身重量控制，避免设备自重过大增加行走轮系的负载与轨道的承压要求。行走驱动部分采用多轮分布式布局，设备两侧对称布置驱动轮组与承载轮组，驱动轮采用聚氨酯包胶材质，既保证与轨道接触面的足够摩擦力，避免启动制动时出现打滑，同时可降低行驶过程中的噪音与轮体磨损；承载轮采用深沟球轴承配合钢制轮芯外包高耐磨聚氨酯的结构，可均匀承载满载托盘的重量，单轮承载能力经过冗余校核，可适配1200mm1000mm标准欧标托盘与1200mm800mm国标托盘的满载载荷要求。设备中部的顶升机构采用凸轮顶升或剪叉顶升结构，顶升行程控制在合理范围内，既保证托盘抬升后与货架承载面留有足够安全间隙避免行驶剐蹭，又不会因顶升行程过大导致设备整体高度超标，顶升动作设置有到位检测传感器，可确保顶升高度一致，避免托盘倾斜导致的货物滑落风险。

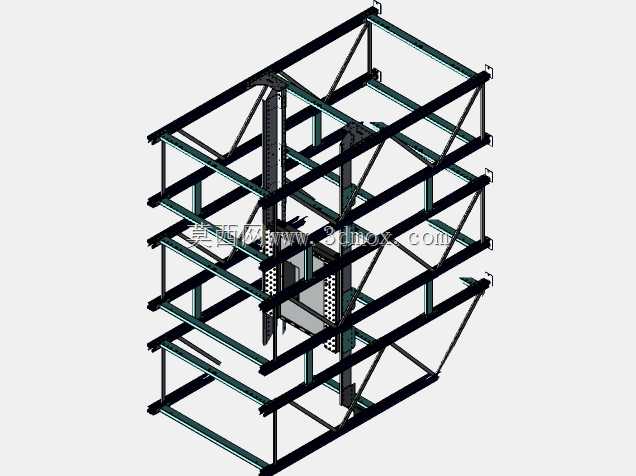

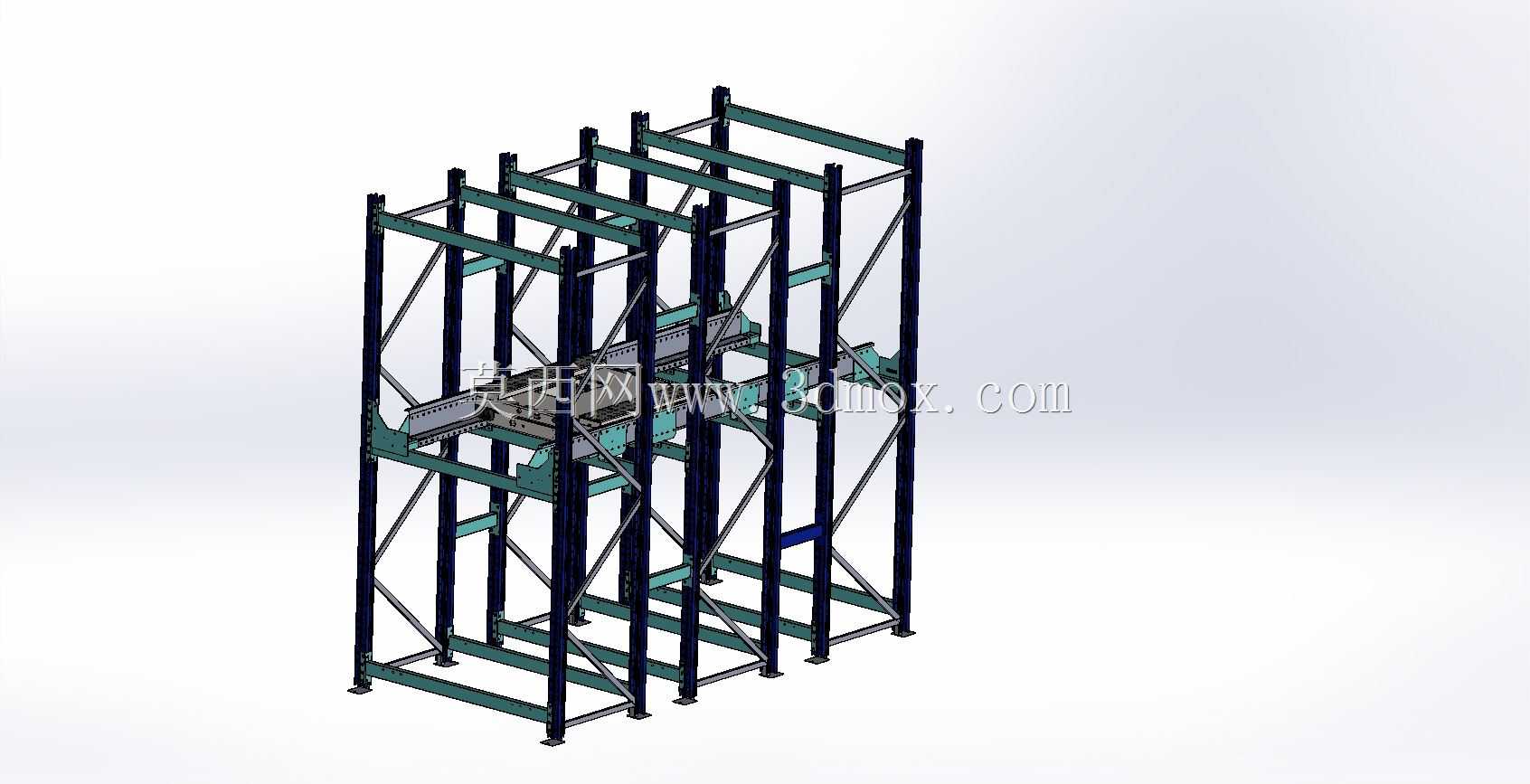

　　设备两端均布置有防撞缓冲机构与光电检测开关，行驶过程中可实时检测前方障碍物，遇到异常情况可立即触发制动停止，两端的缓冲块采用高弹性橡胶材质，即使发生轻微碰撞也可吸收冲击能量，保护设备本体与货架结构不受损伤。电气控制部分的元器件全部布置在设备主体的密封腔体内，满足仓储场景下的防尘要求，针对冷链应用场景还可做低温元器件选型与保温处理，适配零下25摄氏度的冷库作业环境。从安装边界与适配要求来看，该设备对货架的安装精度有明确要求，货道内部的导向轨道安装平行度误差需控制在每米±1mm范围内，轨道接头处的高度差不超过0.5mm，避免设备行驶过程中出现卡滞或颠簸；货架承载梁的顶面高度一致性需控制在±2mm范围内，确保设备顶升取放托盘时的动作顺畅；

　　货道的净宽度需根据设备外形宽度预留单侧5mm的安全间隙，既避免间隙过大导致设备行驶跑偏，又防止间隙过小出现剐蹭。设备的供电方式采用大容量磷酸铁锂电池供电，单次满电可完成8小时以上的连续作业，支持自动充电功能，当设备电量低于设定阈值时可自动行驶至货道端部的充电位完成补能，无需人工频繁更换电池。在实际项目选型过程中，设计人员需要根据存储托盘的额定载荷、货道的最大长度、作业环境的温度范围来匹配对应的轮系配置、驱动电机功率与电池容量，同时需要根据货架的结构形式调整设备的导向轮间距与顶升位置，确保设备与货架系统的完全适配。这类设备的三维建模过程中，需要重点关注各运动部件的干涉检查，尤其是顶升机构动作时与设备本体框架、托盘底部结构的间隙验证，以及行驶过程中轮系与轨道的配合位置校验，避免实际加工装配后出现动作卡滞的问题；同时需要对设备的重心位置进行核算，确保满载托盘顶升状态下行驶时的稳定性，不会出现侧翻或托盘滑落的风险。
