多规格压缩弹簧组三维结构设计

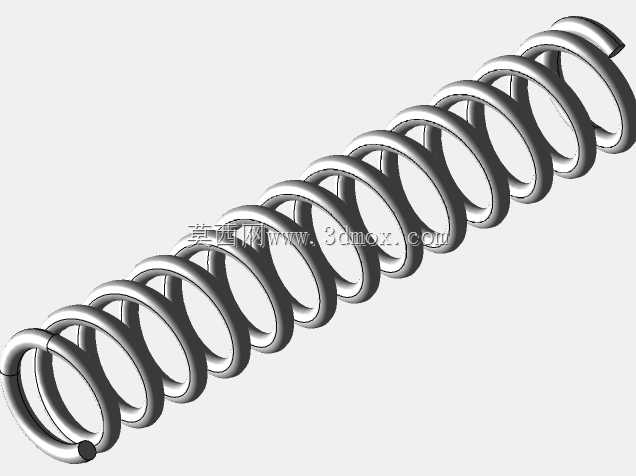

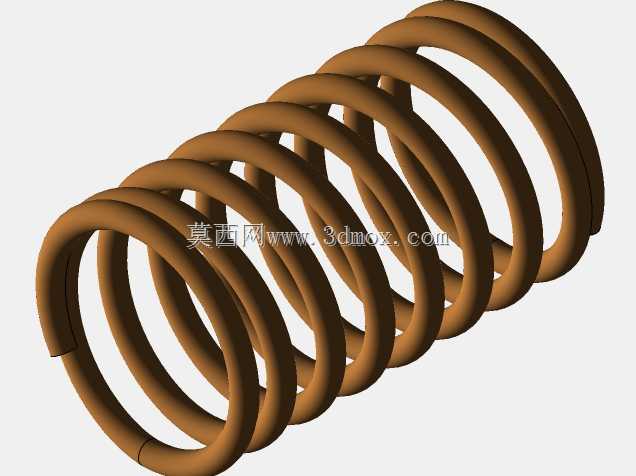

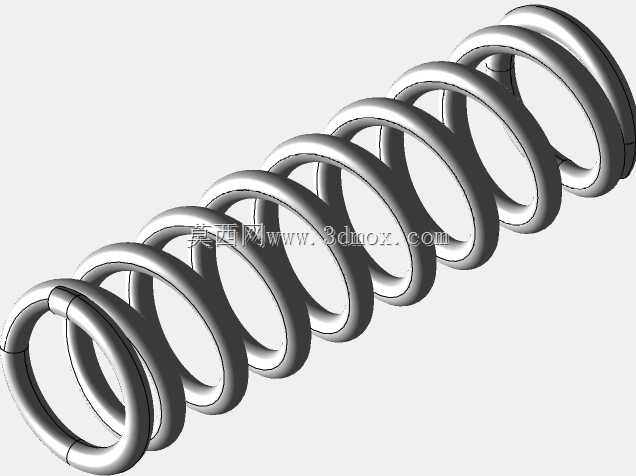

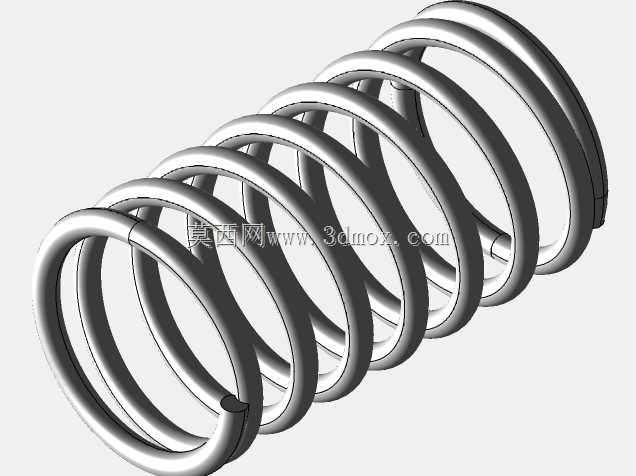

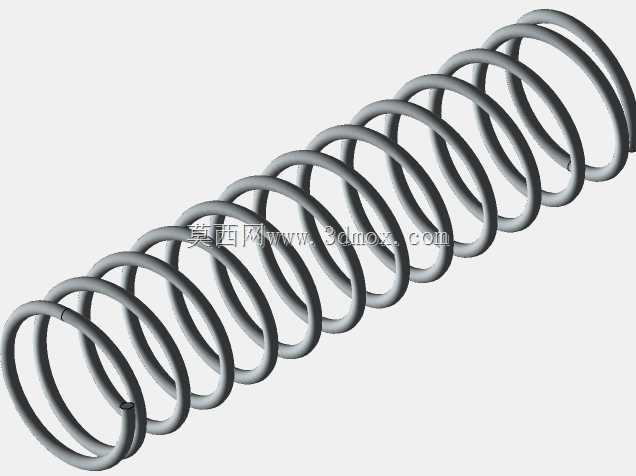

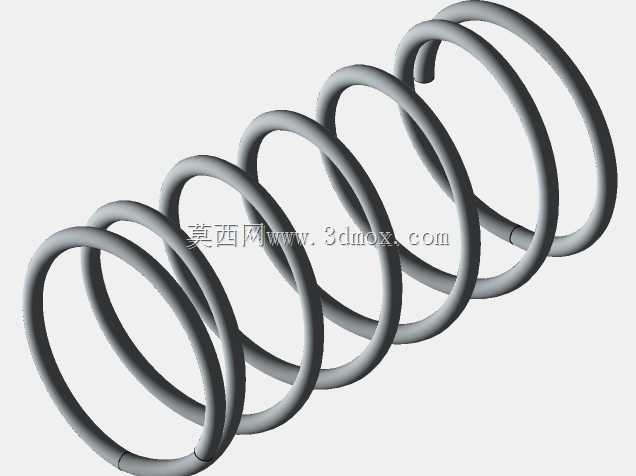

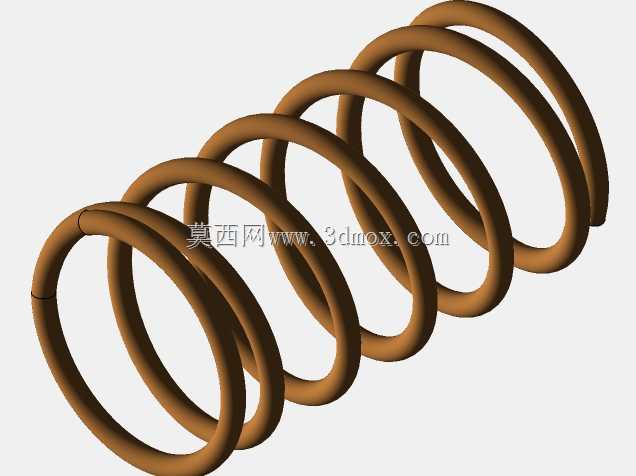

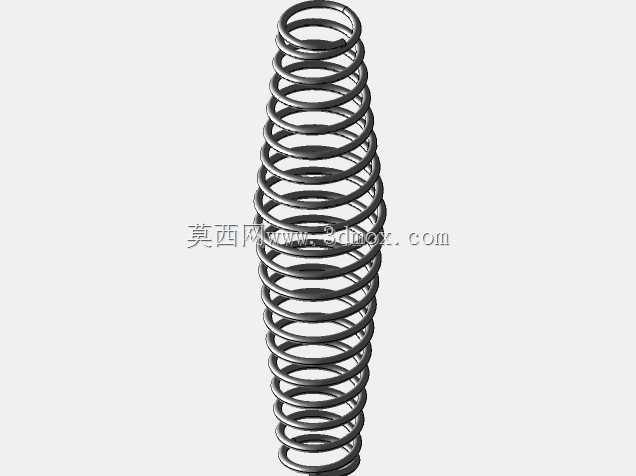

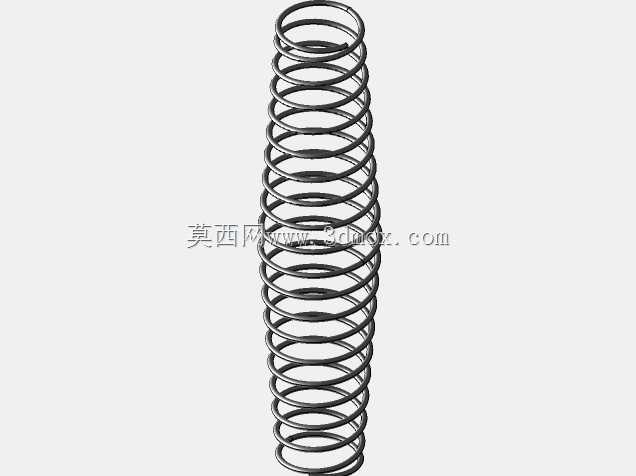

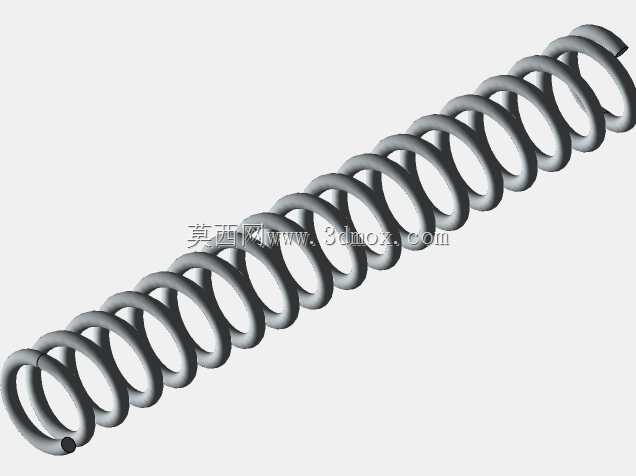

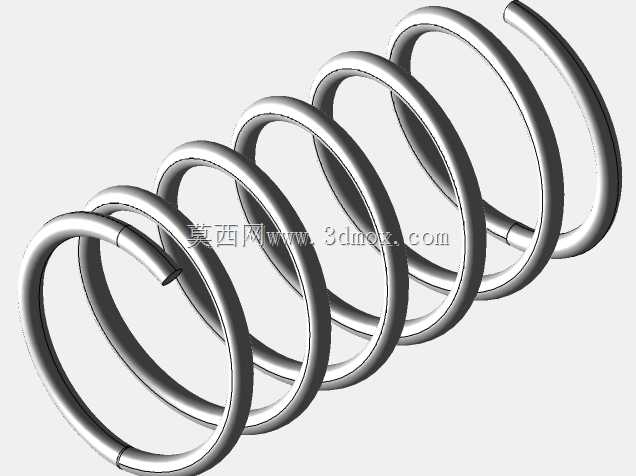

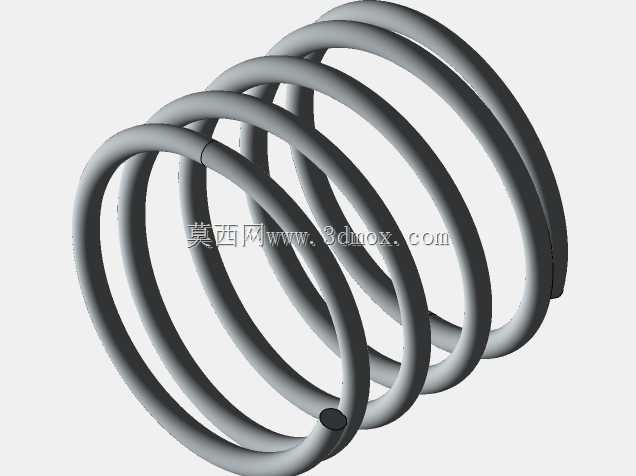

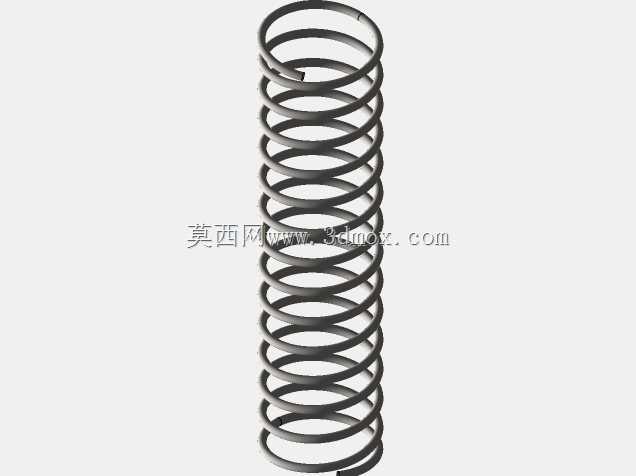

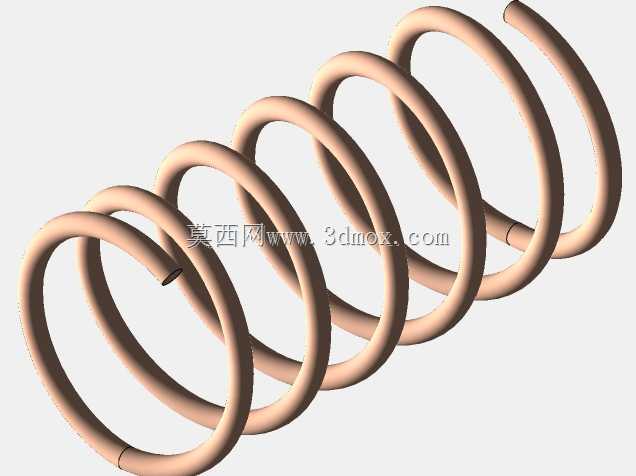

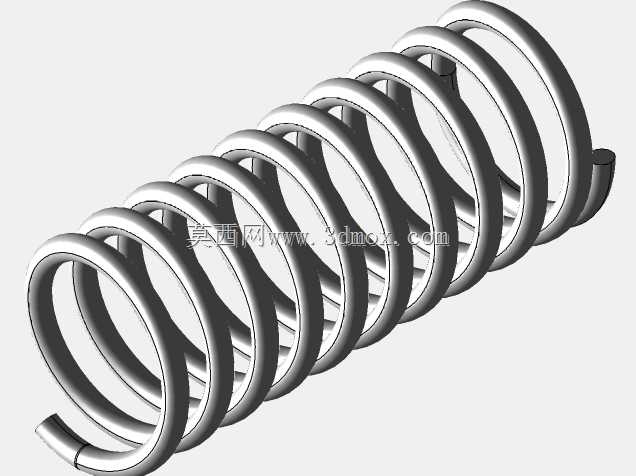

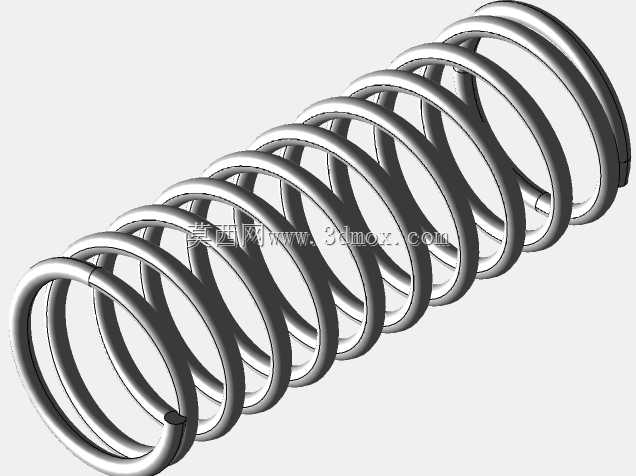

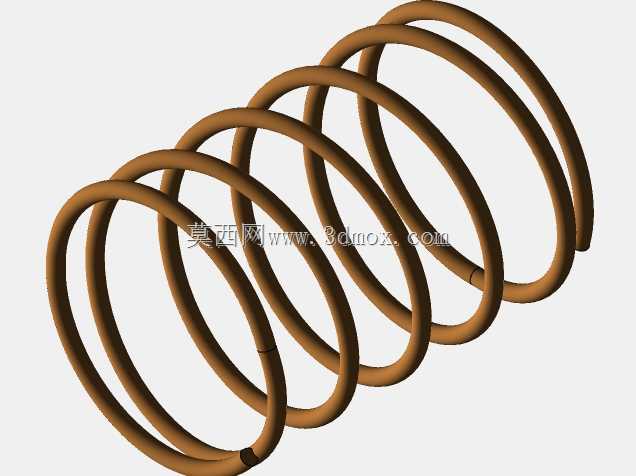

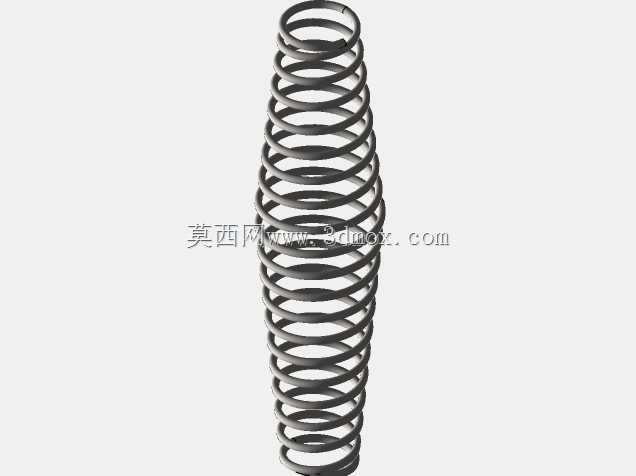

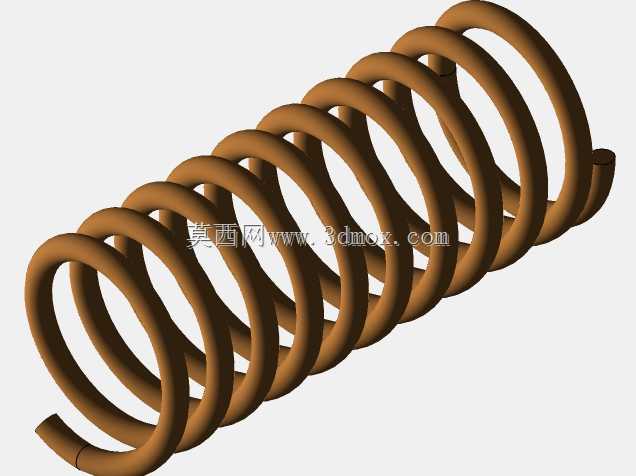

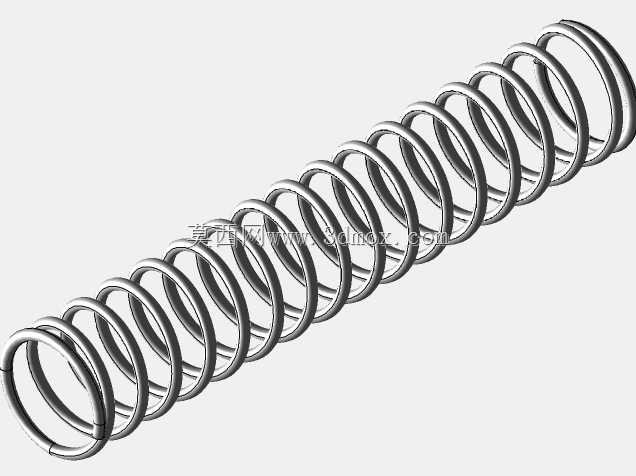

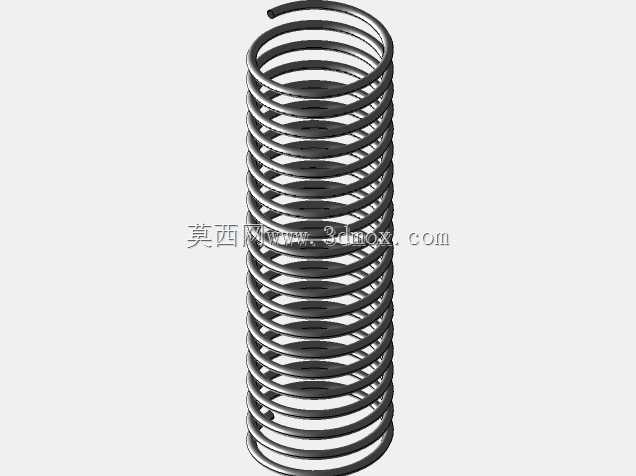

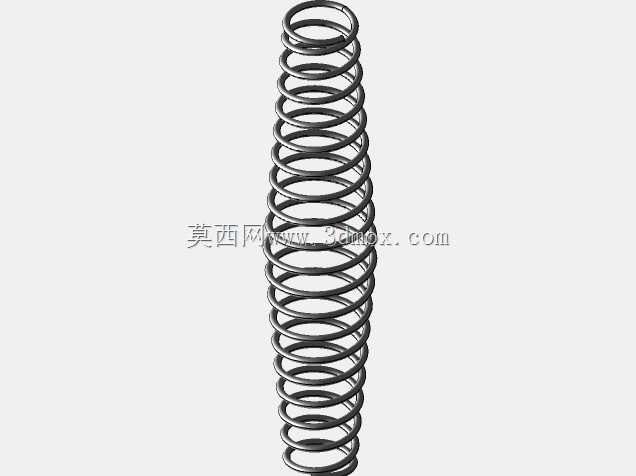

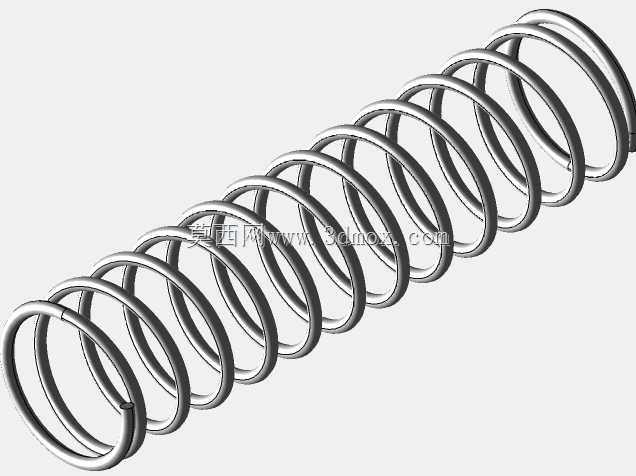

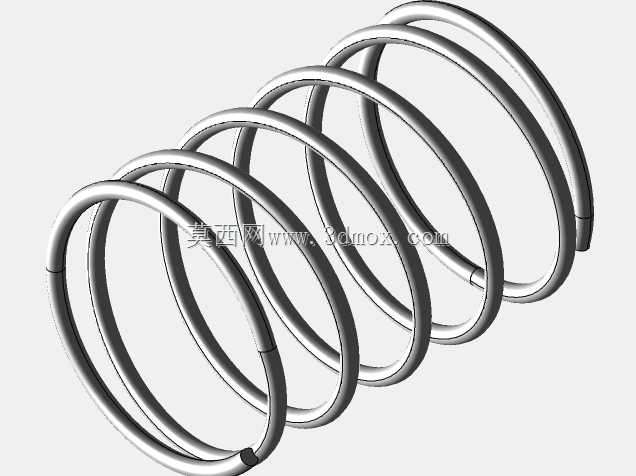

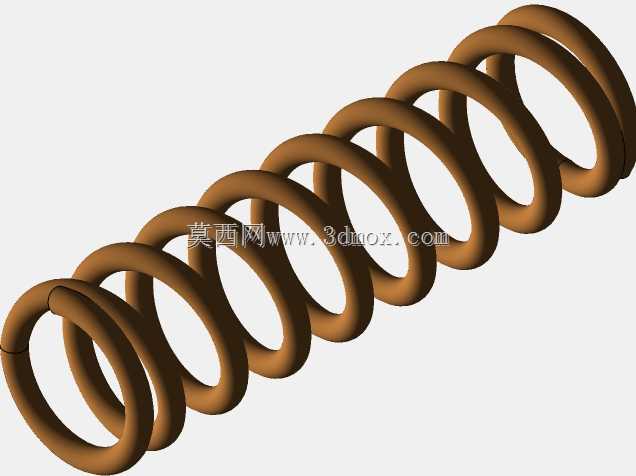

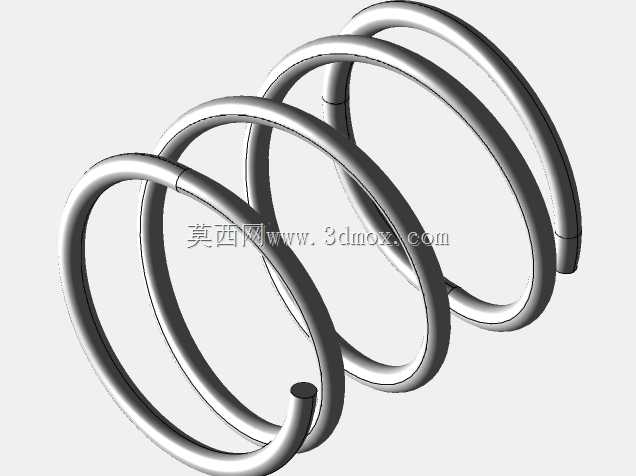

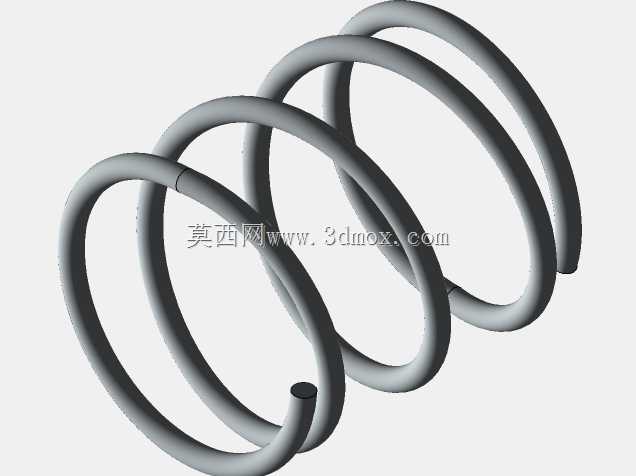

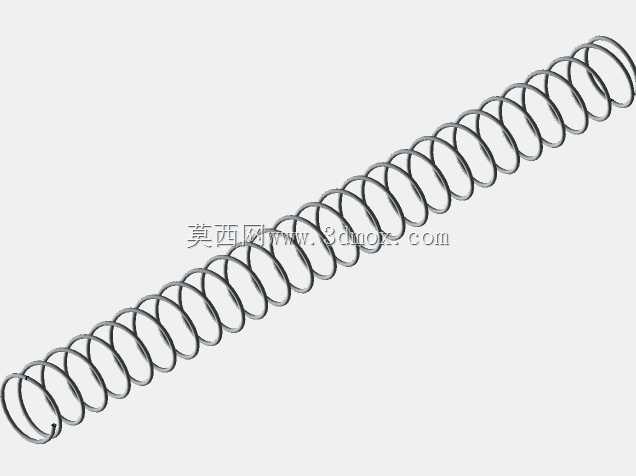

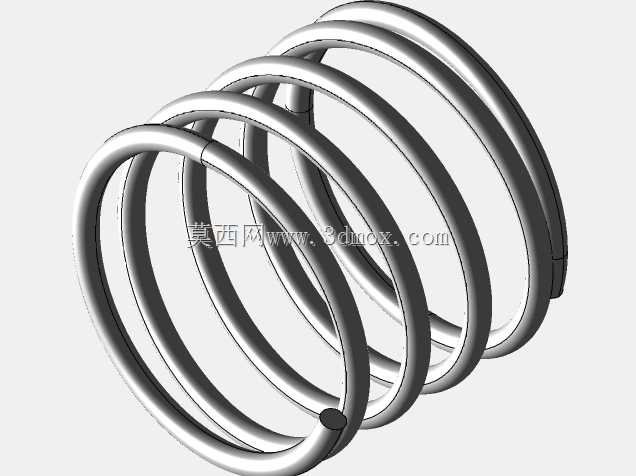

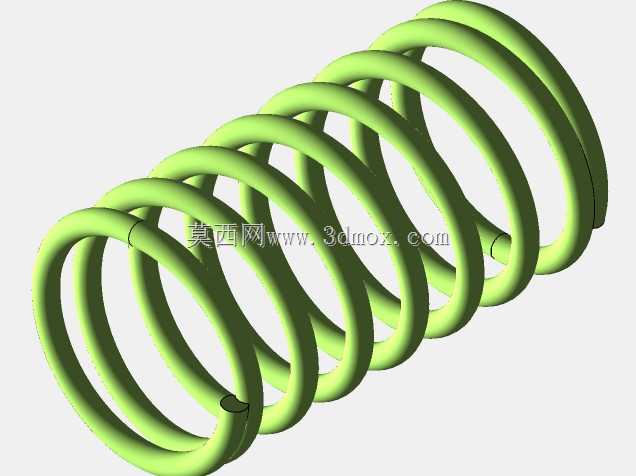

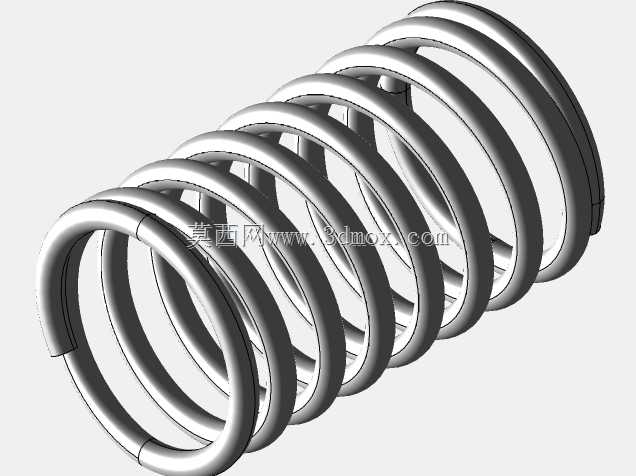

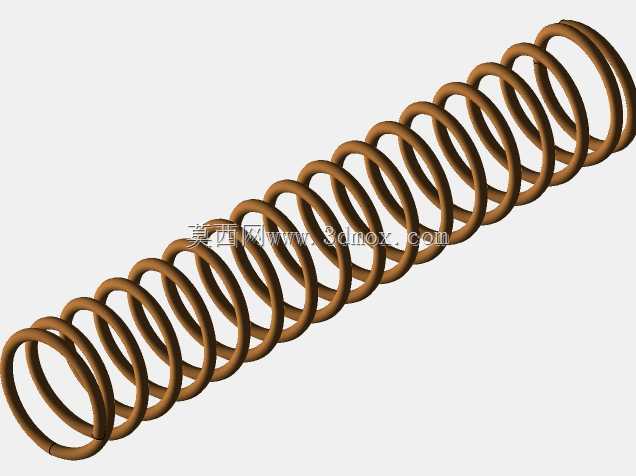

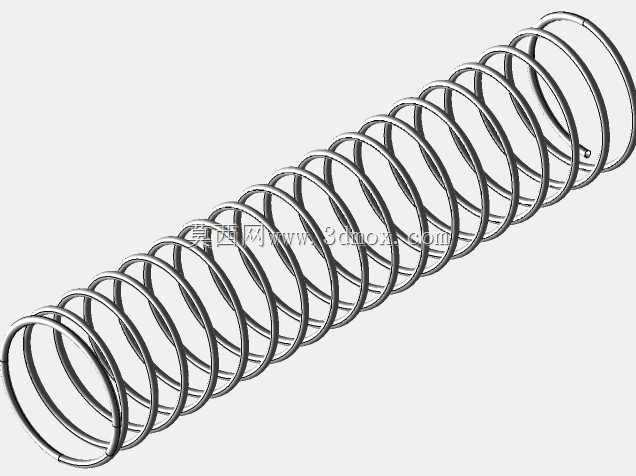

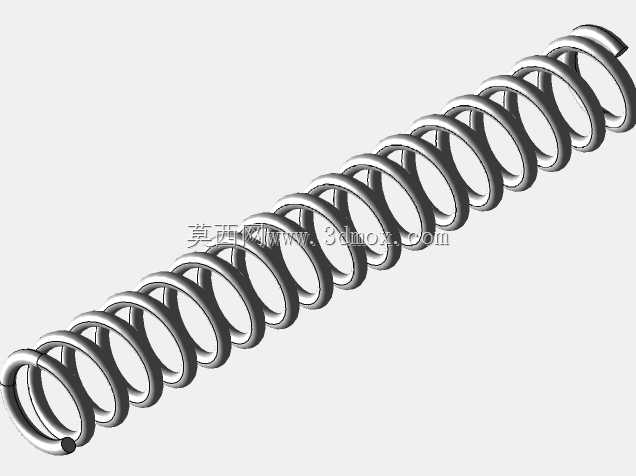

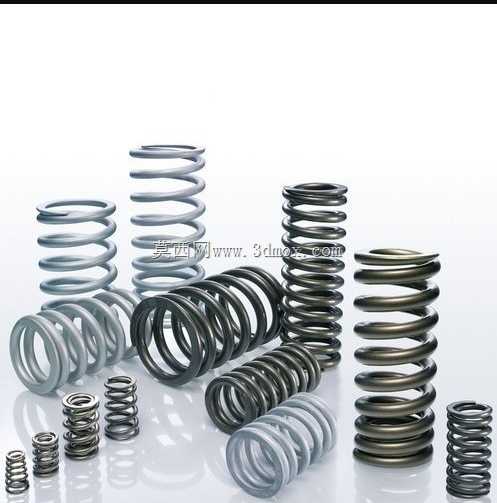

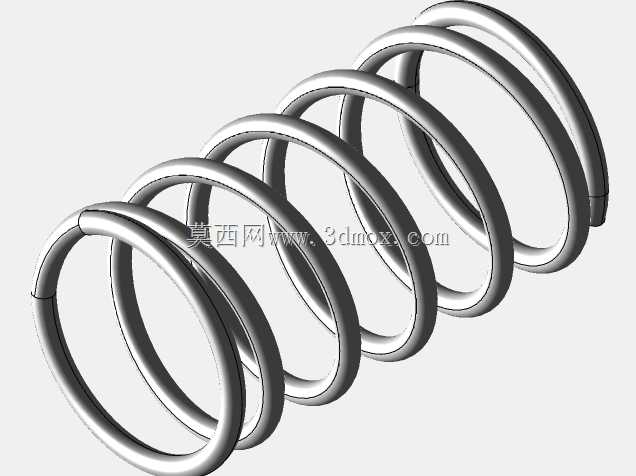

　　这套压缩弹簧组覆盖了常规机械设计中绝大多数压缩弹簧的应用场景，从微型精密设备的小线径弹簧，到大载荷工况下的粗线径重型弹簧，再到变径锥形弹簧、中凸形弹簧、长行程软弹簧等特殊结构弹簧，全部做了等比例的三维结构还原，每款弹簧的节距、旋向、端部并圈磨平结构都按照实际工业生产的标准做了细节处理，没有出现建模时常见的端部不处理、节距均匀度不符合实际工况的问题。

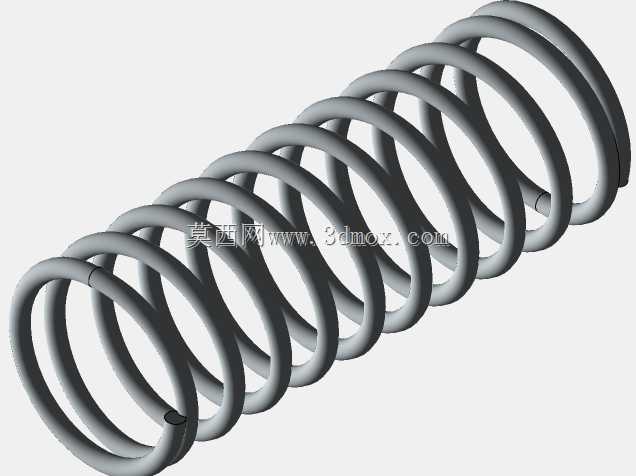

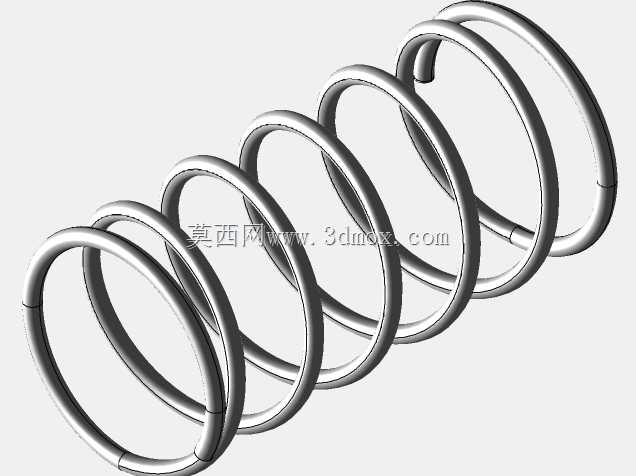

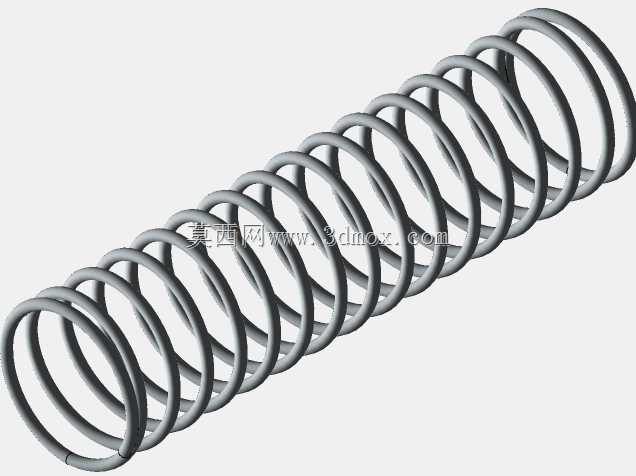

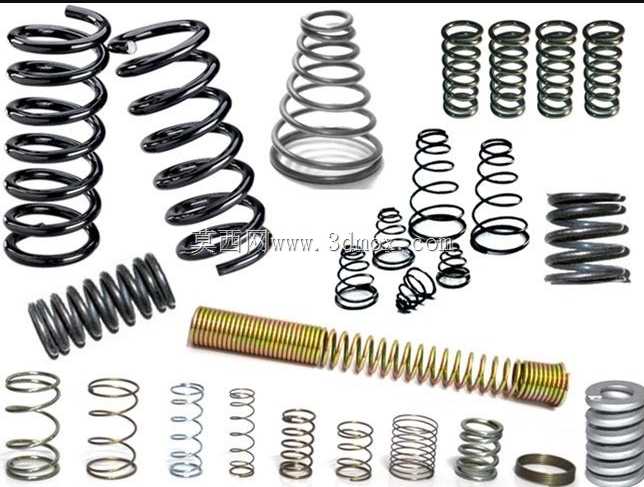

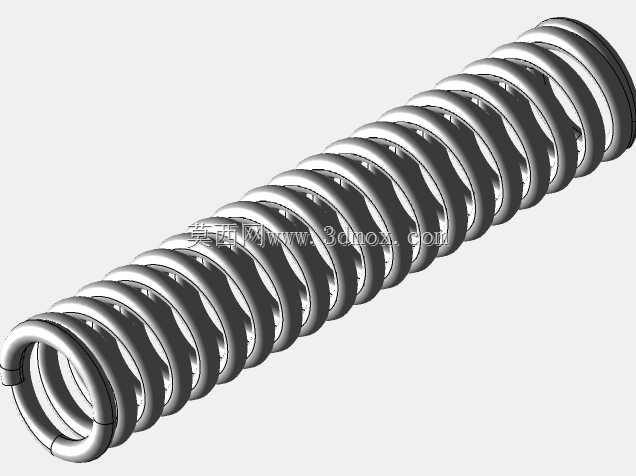

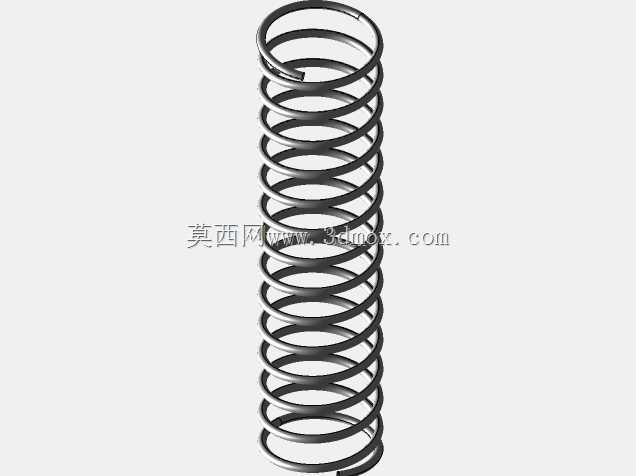

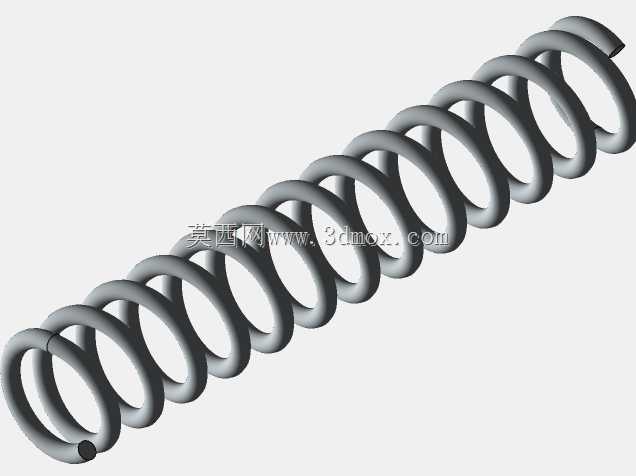

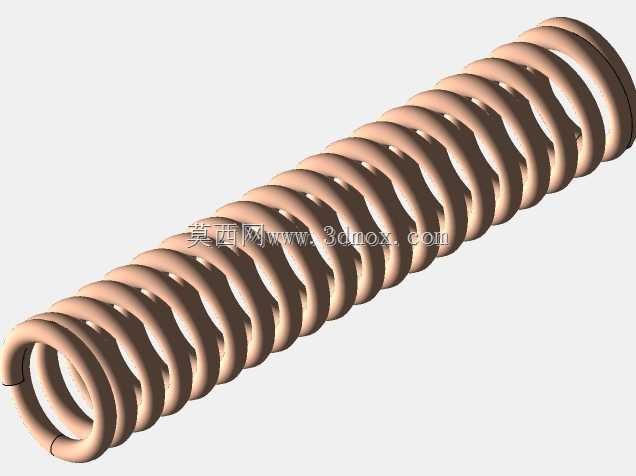

　　在实际设备选型与结构设计过程中，压缩弹簧的应用场景几乎覆盖了所有工业领域：小到电子设备里的按键复位弹簧、连接器接触弹簧，中到机床夹具的夹紧弹簧、阀门的复位弹簧、自动化设备的缓冲减震弹簧，大到重型机械的承载缓冲弹簧、车辆悬架的减震弹簧，不同工况对弹簧的线径、外径、自由高度、刚度、端部结构的要求差异极大。这套模型里的弹簧，线径从0.2mm级别的微型弹簧到8mm级别的重型弹簧都有覆盖，端部结构包含了不并圈、并圈1圈、并圈磨平三种最常用的结构形式，锥形弹簧做了等节距和变节距两种结构，分别对应渐进刚度和线性刚度的使用需求，长行程弹簧做了两端并圈磨平的处理，避免安装后出现侧向偏移的问题。

　　从设计思路来看，这套弹簧组的建模完全遵循机械设计手册里的压缩弹簧设计规范：普通圆柱螺旋压缩弹簧的有效圈数、支撑圈数比例符合常规设计取值，支撑圈的并圈间隙控制在0.1倍线径以内，磨平端的磨平角度按照行业通用的270度到330度范围做了处理，保证弹簧安装后端面和安装座的接触面积不低于支撑圈面积的75%，避免使用过程中出现偏载导致弹簧早期断裂。锥形弹簧的建模考虑了大端并圈固定、小端受力运动的常规安装方式，大端支撑圈做了磨平处理，小端根据使用场景做了半并圈处理，既保证了安装稳定性，又避免了小端运动时和相邻部件发生干涉。

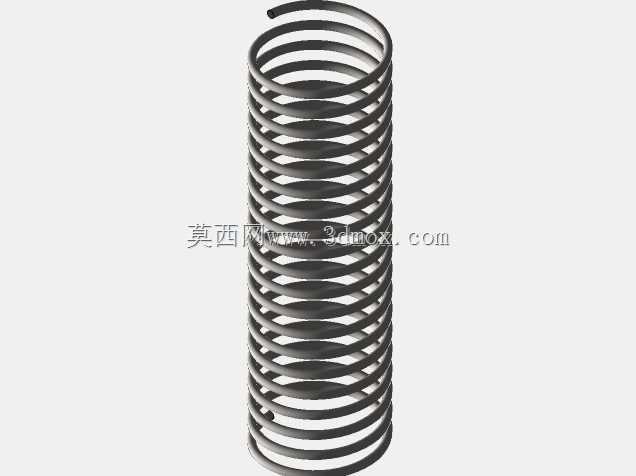

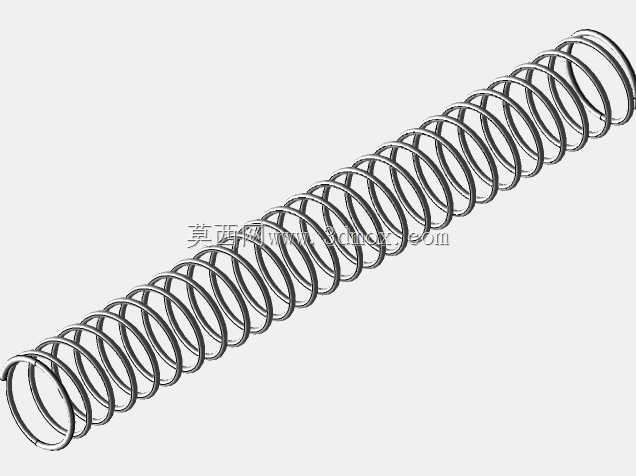

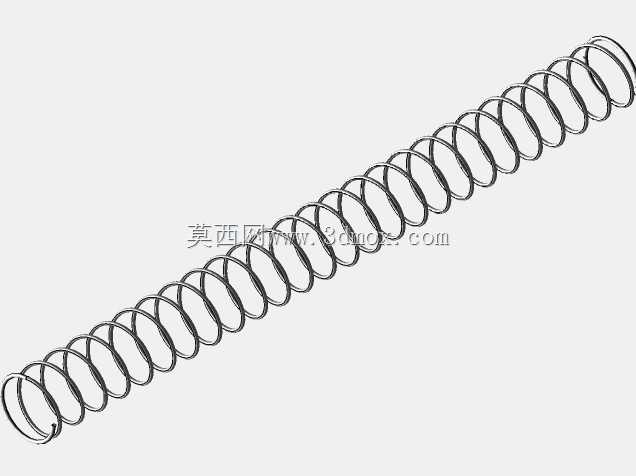

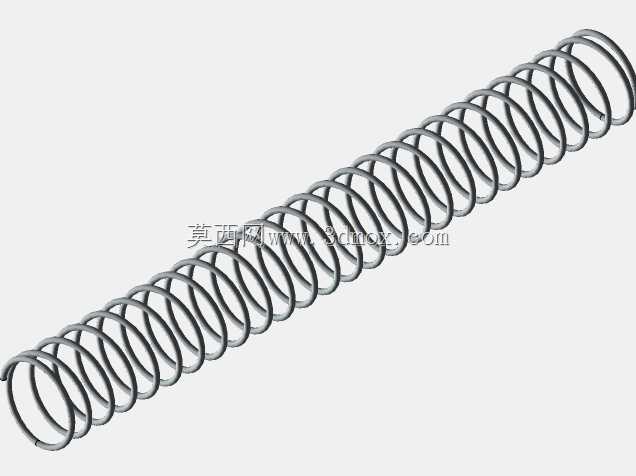

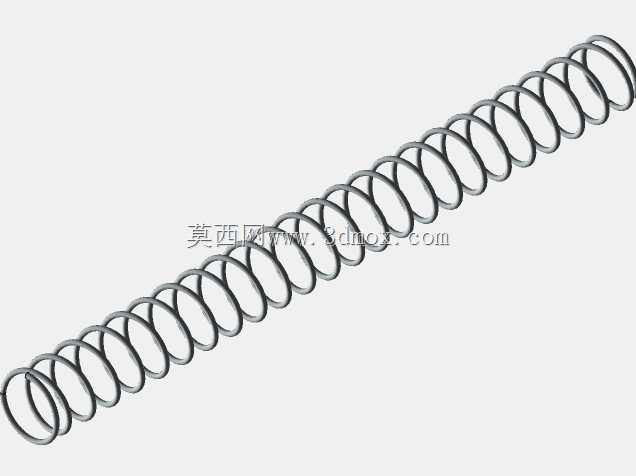

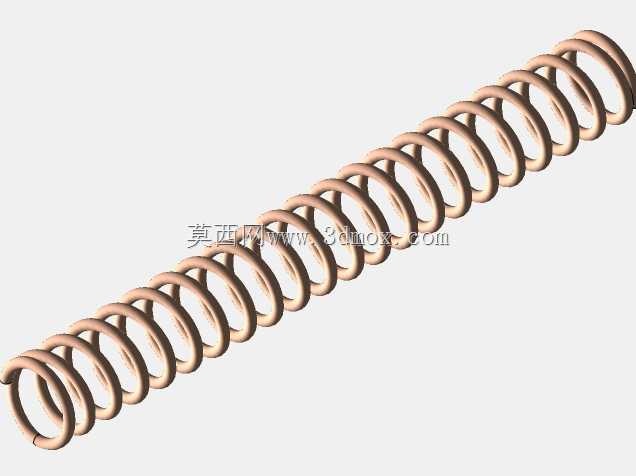

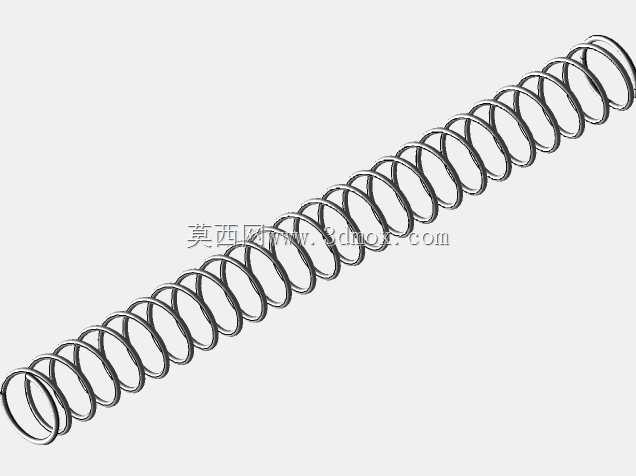

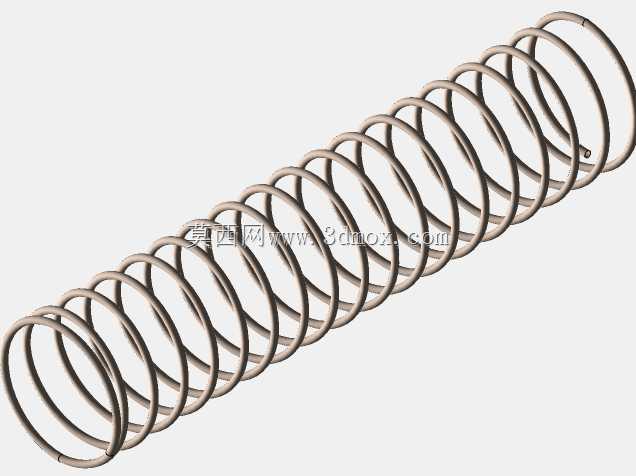

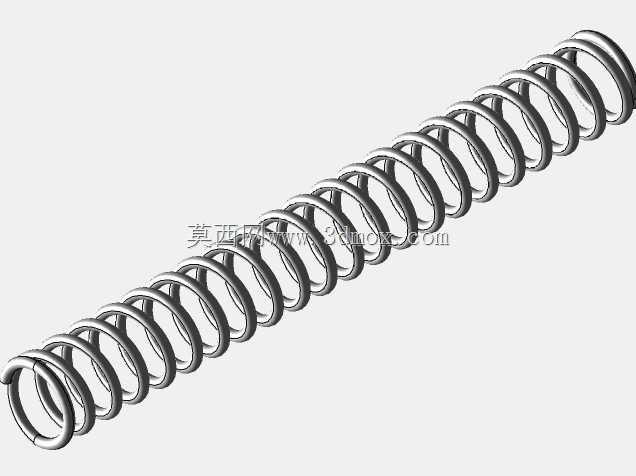

　　在安装边界的设计上，每款弹簧都预留了合理的安装间隙：普通圆柱弹簧的外径和安装孔的间隙按照弹簧外径的1%到2.5%设置，小外径弹簧取大间隙值，大外径弹簧取小间隙值，既避免弹簧压缩时出现卡滞，又不会因为间隙过大导致弹簧侧弯失稳。弹簧的内径和安装导杆的间隙按照内径的0.8%到2%设置，同样根据弹簧尺寸调整间隙比例，保证导杆能起到导向作用的同时不会和弹簧内径发生摩擦。长行程弹簧的长径比超过了4，建模时特意考虑了加装导杆或者导套的安装空间，弹簧两端的安装座定位凸台高度按照弹簧线径的0.5倍设计，刚好能卡住弹簧端部，不会出现安装定位不准的问题。

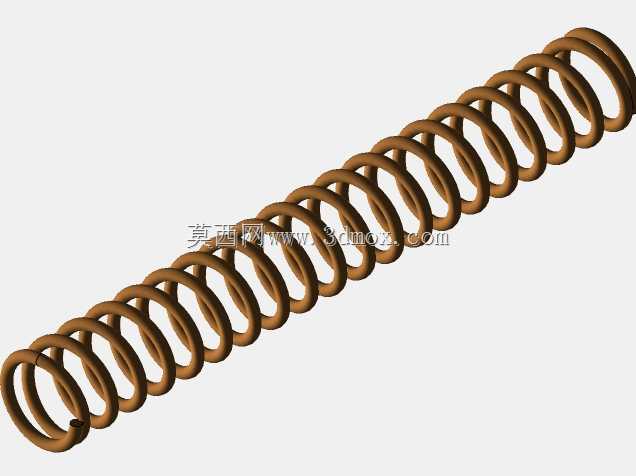

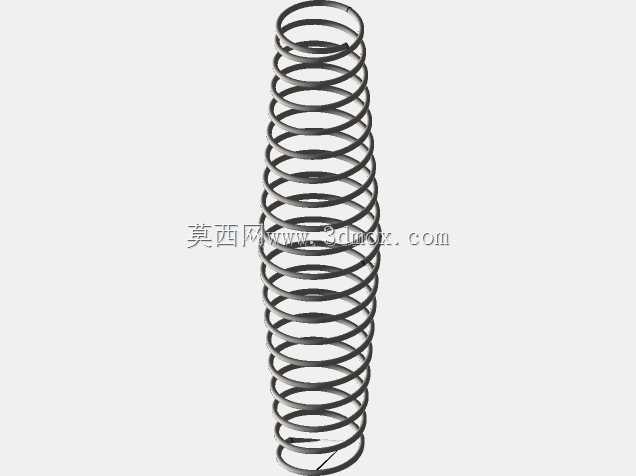

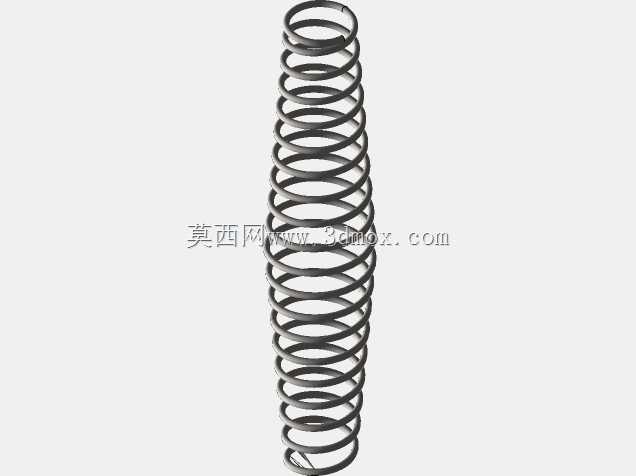

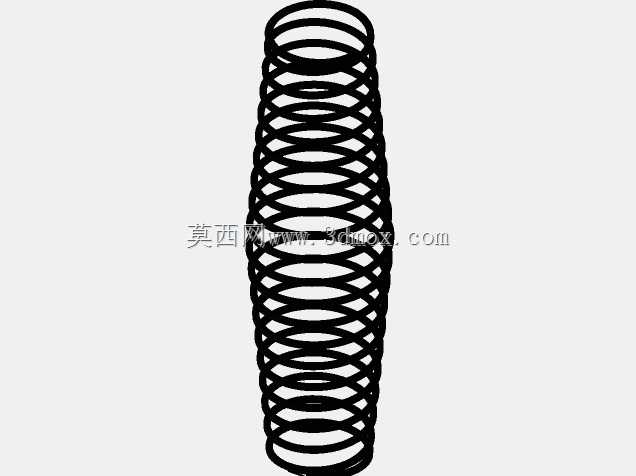

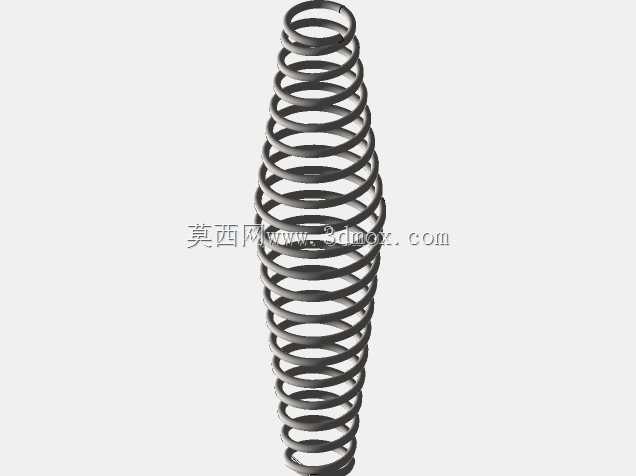

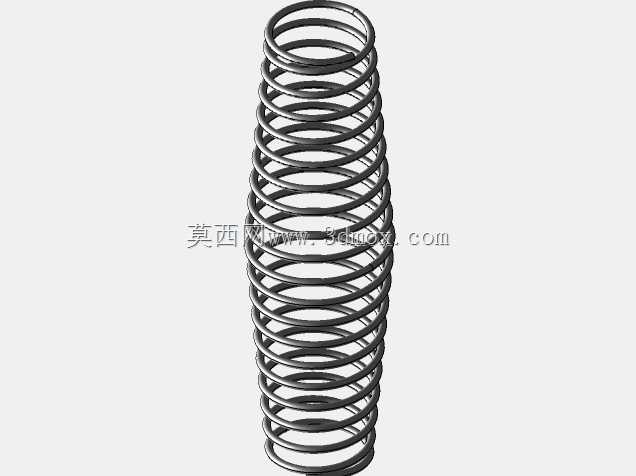

　　不同类型的弹簧对应不同的功能特性：等节距圆柱弹簧刚度线性，适合载荷变化不大、需要稳定复位力的场景，比如气动元件复位、按键回弹；变节距圆柱弹簧刚度渐进，适合冲击载荷较大的缓冲场景，比如设备限位缓冲、车门减震；锥形弹簧压并高度小，能在有限的安装空间里提供更大的行程，同时刚度渐进，适合安装空间受限、载荷变化大的场景，比如小型离合器、精密减震结构；多股螺旋弹簧（也就是模型里的镀锌长弹簧）刚度小、阻尼大，适合高频震动的缓冲场景，比如精密仪器的减震支撑。这套模型把这些不同特性的弹簧都做了准确的结构还原，每款弹簧的螺旋升角都和实际产品一致，没有出现建模时螺旋升角过大或过小导致的结构失真问题。

　　在实际建模工作中，很多工程师做弹簧模型时容易忽略端部支撑圈的结构，直接把有效圈通长做出来，导致后续出工程图时支撑圈参数错误，或者装配时弹簧端面和安装座无法贴合，甚至出现干涉。这套弹簧组的每一款模型都把支撑圈和有效圈做了明确的结构区分，端部磨平的部分做了准确的切除处理，导入装配环境后可以直接和安装座、导杆做配合，不需要再二次修改结构。同时所有弹簧的模型都做了参数化的结构预留，调整线径、外径、圈数、自由高度等参数时可以直接驱动模型变更，不需要重新绘制螺旋线和扫描路径，能大幅提高结构设计阶段的选型和建模效率。

　　针对机床加工场景下的弹簧应用，这套模型里的重型弹簧参数完全匹配CA6140车床里的离合器弹簧、主轴复位弹簧、操作机构复位弹簧的尺寸范围，做车床改造或者备件设计时可以直接调用对应规格的模型，核对安装尺寸后就能直接用于装配，不需要从零开始建模。针对自动化设备场景，微型弹簧的尺寸覆盖了常用的探针弹簧、气缸复位弹簧、夹具定位弹簧的规格，做非标自动化设计时可以直接选型调用，减少重复建模的工作量。
