多线同步分流皮带输送设备结构设计

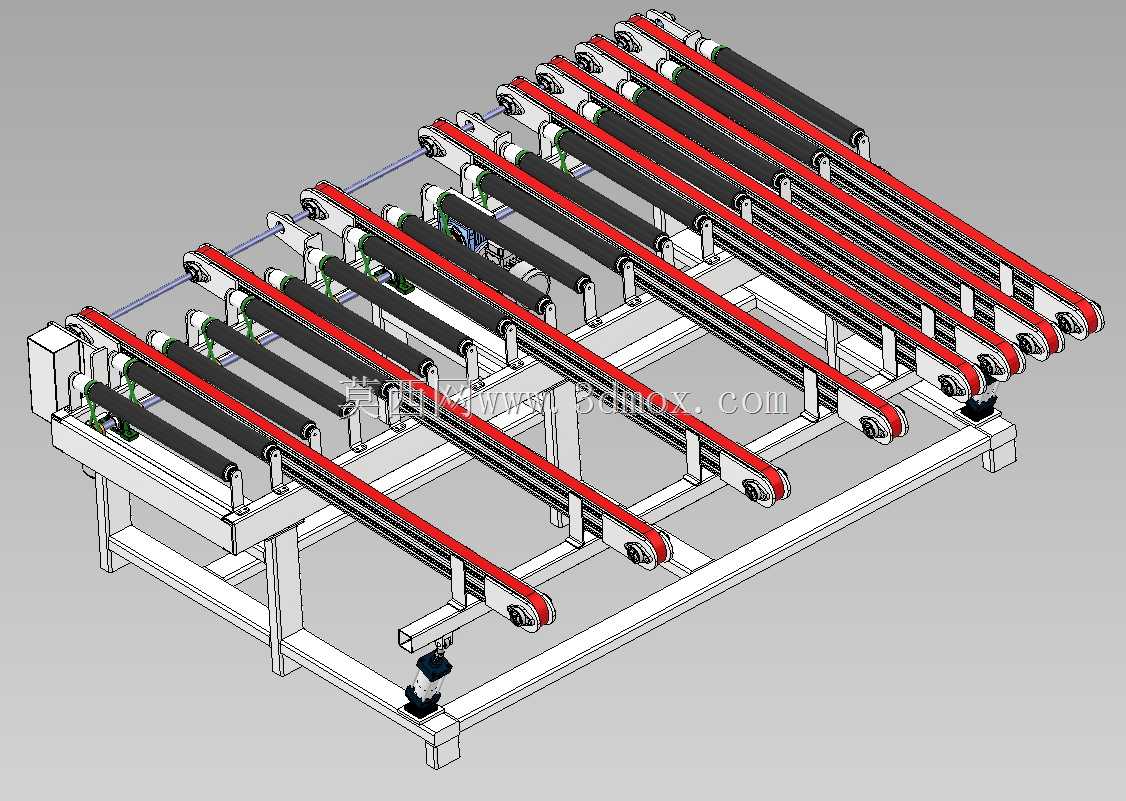

　　在离散制造产线的物料流转环节，多通道分流输送设备一直是衔接前后工序、实现物料路径分配的核心载体，这套分流输送结构的设计初衷，就是解决平面布局内多工位并行供料、不同路径物料自动分拣的实际需求，常见于板材加工、包装分拣、零部件组装这类需要将单线来料分配到多个并行工位的生产场景，替代传统人工分料带来的效率波动与错配问题。从结构组成来看，整套设备采用模块化的机架设计，主体框架采用标准矩形钢管焊接成型，所有安装面经过铣削加工保证平面度公差控制在0.2mm/m以内，避免长期运行出现皮带跑偏、机架形变的问题。输送单元采用多组平行布置的窄型同步皮带模组，每组皮带模组独立配置张紧调节结构，张紧螺栓布置在模组两端的安装座上，

　　可通过调整螺栓行程改变皮带张紧力，适配不同负载下的传动需求，单组皮带模组的有效输送宽度根据常规输送物料的尺寸边界设计，相邻模组之间预留15mm的间隙，既避免皮带运行过程中出现相互摩擦干涉，也为后续加装扫码、检测传感器预留安装空间。设备的分流功能通过独立控制的皮带模组启停实现，当来料需要进入对应工位通道时，对应位置的皮带模组启动运行，其余通道模组保持静止，即可实现物料在不同输送路径上的分配，相比传统的摆轮分流、推板分流结构，这种多皮带并行的分流方式对物料表面的损伤更小，运行噪音更低，尤其适合表面易刮花的板材、包装盒类物料输送。从安装边界来看，整套设备的底部支撑脚采用可调式脚杯结构，脚杯调节行程为±50mm，

　　可适配地面不平整的车间安装环境，安装时需要保证设备进料端与上游输送设备的出料端高度差控制在±3mm以内，衔接处的间隙不超过10mm，避免小件物料在衔接位置出现卡滞。设备的动力传动采用集中布置的电机配合多楔带传动结构，将动力传递到每组皮带模组的主动辊上，主动辊采用包胶处理，增大辊筒与皮带之间的摩擦力，避免重载情况下出现打滑丢转的问题，从动辊采用锥形纠偏结构，可在皮带出现轻微跑偏时自动回正，减少日常维护的调整频次。在设计过程中，特意将所有传动部件都布置在机架的内侧区域，外侧加装可拆卸的钣金防护罩，既避免生产过程中杂物卷入传动结构造成设备故障，也能满足车间生产的安全防护要求，防护罩上预留有观察窗口，可直接观察皮带运行状态，

　　不需要拆卸护罩就能完成日常巡检。设备的输送面高度按照常规人工操作工位的 ergonomic 标准设计，距离地面高度为750mm，可直接对接标准高度的生产工作台、加工设备，不需要额外加装过渡衔接平台。针对不同的物料负载需求，每组皮带模组下方都加装了支撑托板，托板采用耐磨高分子聚乙烯材质，摩擦系数低且耐磨性能优异，可避免皮带长期承载物料出现下塌形变，保证输送面的平面度。整套结构的设计没有采用复杂的非标定制零部件，80%以上的结构件都可采用标准型材、标准传动件加工组装，大幅降低了设备的加工制造成本与后期维护的配件更换成本，在实际产线布局中，可根据工位数量灵活增减皮带模组的数量，不需要对主体机架结构做大幅修改，具备较强的布局适配性。
