谷物床上干燥机热风循环烘干设备

　　这套床上干燥设备主要面向收获后谷物降水处理场景，常见于中小型粮库、合作社晒场、种子加工点以及农场临时烘干作业线。设备承担的核心任务是把高水分稻谷、小麦、玉米、豆类或油料作物在入仓储存前降到安全水分区间，避免堆存过程中发热、霉变和发芽损失。与大型塔式烘干线相比，床上干燥机更强调批次处理的灵活性：物料平铺在带孔床面上，热风自下而上穿过粮层，配合上方往复搅拌机构不断翻动物料，使靠近床面和表层的籽粒交换位置，热量与水分迁移更均匀，局部过干或烘干不透的风险明显降低。

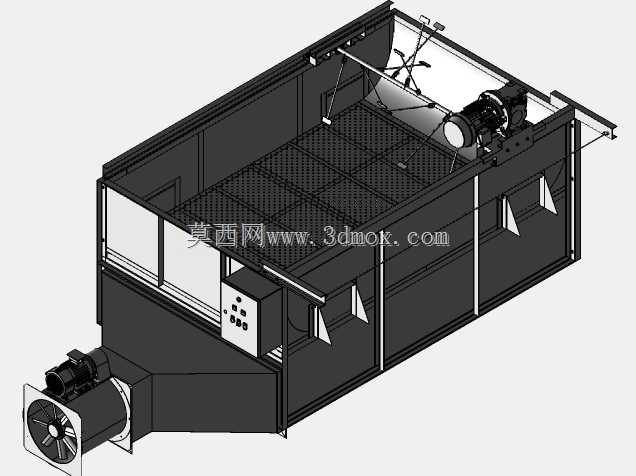

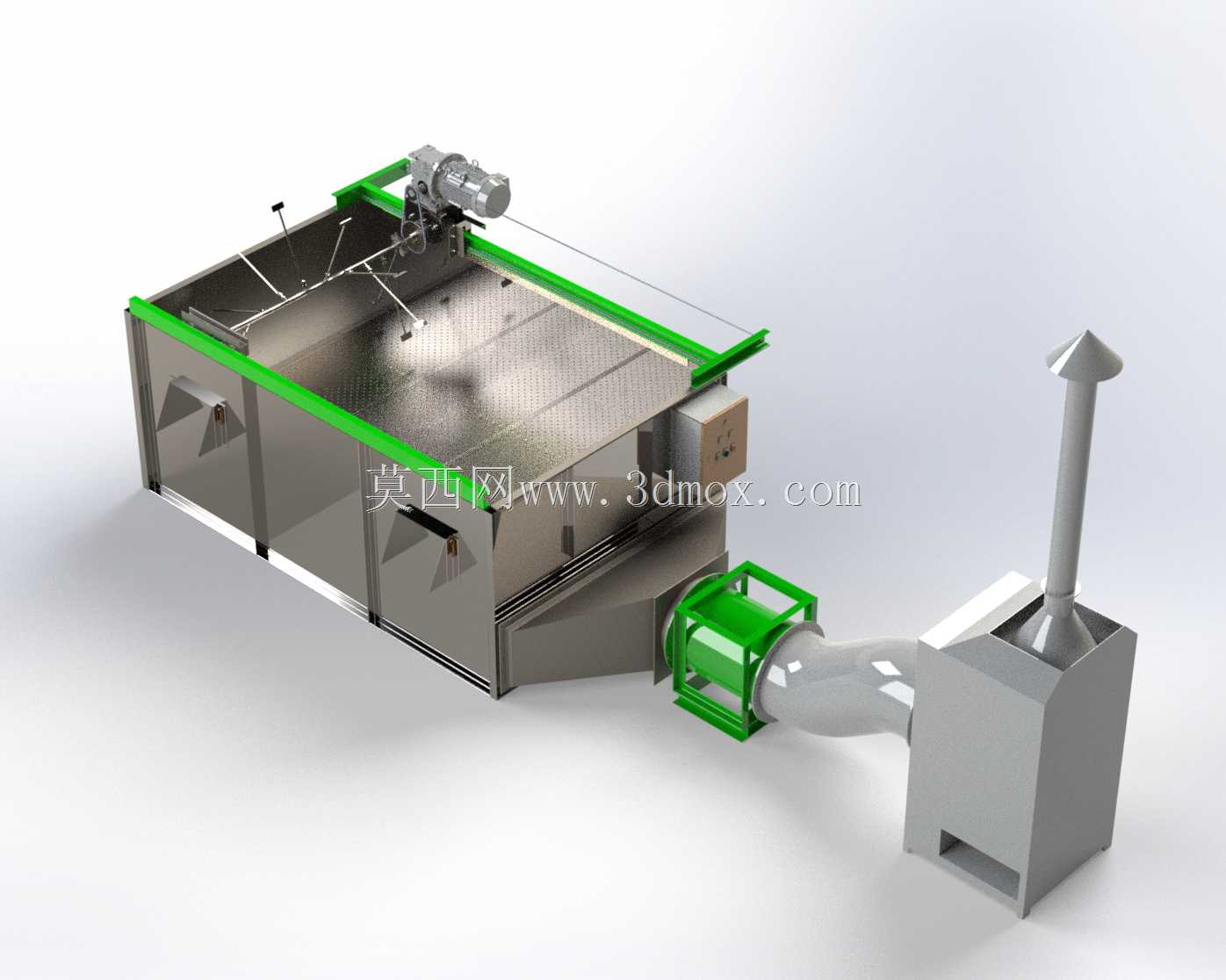

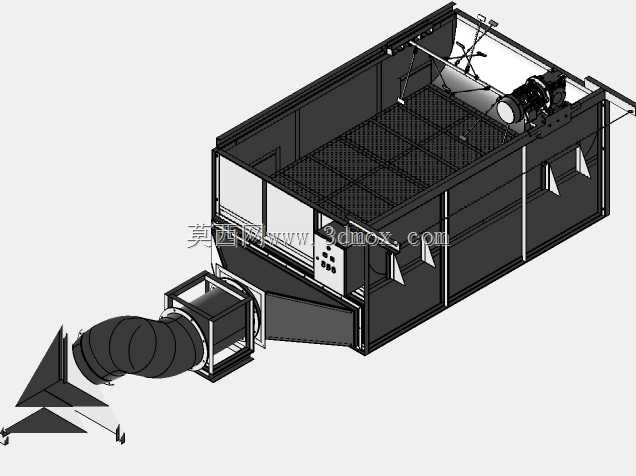

　　从结构布置看，设备主体由长方形槽体、承料床面、顶部搅拌传动组件、侧边热风管路、离心风机、加热或热风接入段、沉降排风筒以及检修围护结构组成。槽体采用箱式焊接框架，侧壁承担粮层侧压力，底部风道与承料孔板分区连通，保证热风在床宽方向上尽量均衡分配。床面开孔率、孔形和支撑间距需要结合物料粒径确定：孔径过小会增加风阻，过大则可能漏粮；对于种子类物料，还要控制孔边毛刺和床面平整度，减少破皮损伤。槽体上部设置绿色防护栏与观察区域，既方便人员查看料层状态，也对搅拌横梁运行范围形成安全边界。

　　搅拌系统是本设备区别于固定床通风干燥的关键部分。横梁沿床面长度方向往复运动，搅拌部件插入粮层后进行松翻，把湿热聚集区的谷物带到蒸发条件更好的位置。设计时需要重点核算搅拌阻力：粮层厚度、物料容重、含水率和停留时间都会影响驱动扭矩。若搅拌齿入土角过陡，机构负载会急剧上升；若齿形过浅，又会形成表层刮动而深层不翻的假搅拌。较合理的做法是让搅拌轨迹在床面宽度上形成重叠覆盖，同时控制提升和翻动幅度，避免谷物被抛撒到槽外。顶部驱动电机、减速器和链轮组件应布置在便于润滑维护的位置，轴承座与粮层之间保留挡料和防尘间隙。

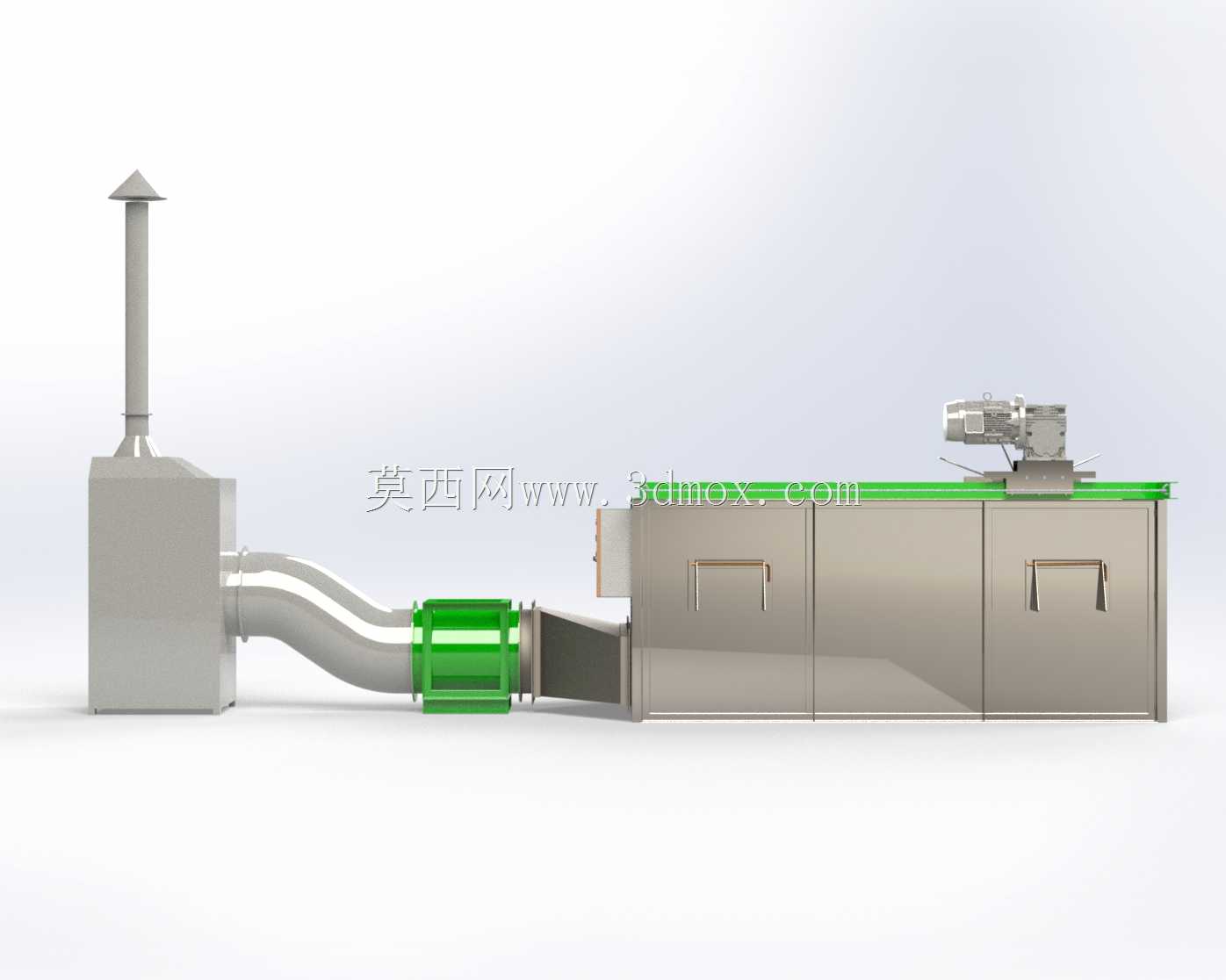

　　风路设计围绕“均匀穿层、减少短路”展开。外部空气经风机加压后进入侧面风管，再通过槽体下部风室分配到孔板下方。风室不宜做成简单等截面通道，否则靠近风机入口的位置风速高、远端风量弱；通常需要通过导流板、隔板或变截面风室平衡阻力。管路中的弯头、变径和软接段会影响系统压损，三维布置时应避免连续急弯。图中绿色风机段通过圆形风管与槽体连接，后方灰色箱体可作为热风炉接口、空气过滤或沉降段使用；排风经立式风管和顶部风帽排出，风帽方向兼顾防雨和防止湿热气流直接回流到进风区。

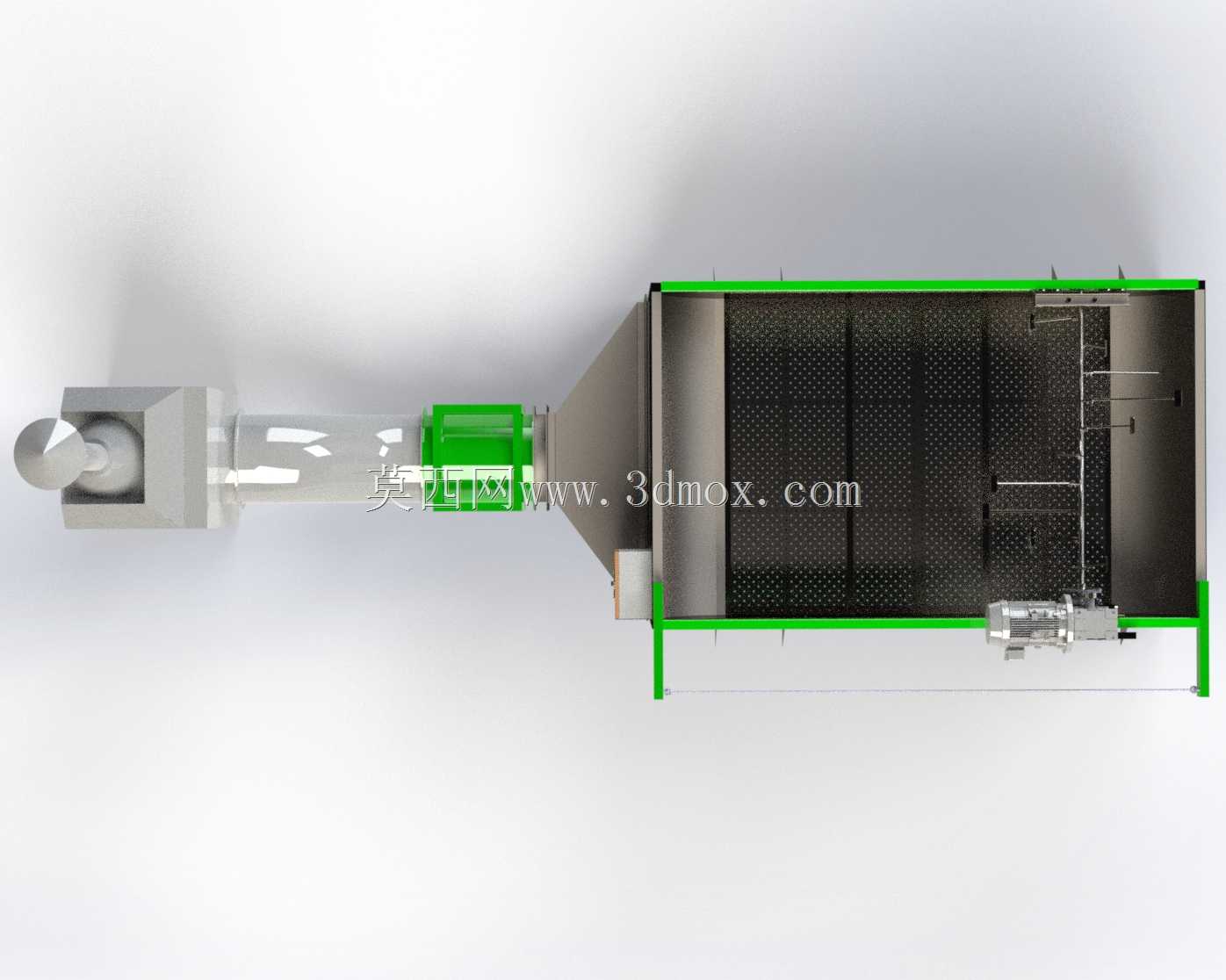

　　设备外形呈长条形，安装时需要在槽体周围预留三类空间：一是进料和摊铺空间，装载机、输送带或人工上料时要保证床面长边一侧有作业通道；二是检修空间，风机、风管、传动电机和搅拌梁端部均需留出拆卸位置；三是排料与清仓空间，批次结束后底部或侧部排料机构要能接斗车或输送设备。基础不必按重型动设备设计，但槽体满载谷物后总重较大，地面应平整硬化，并对风机独立基础做隔振处理，防止振动通过风管传递到槽体。

　　控制逻辑上，这类设备通常根据粮种、初始水分和料层厚度选择热风温度与通风周期。种子干燥对温度更敏感，宜采用较低风温和多次翻动；商品粮可适当提高温度以缩短周期。搅拌不必全程连续运行，在粮层温差较大或表层湿度集中时介入更节能。工程建模时，槽体钣金、风道、搅拌梁、风机支座和排风筒都应按实际装配关系建立，尤其要检查搅拌部件运动包络与护栏、槽壁、风管之间的干涉，以及风管法兰、检修门和螺栓连接的可达性。整体结构强调可制造、可运输、可维护，适合作为农业收获后处理设备的结构设计与选型参考。
