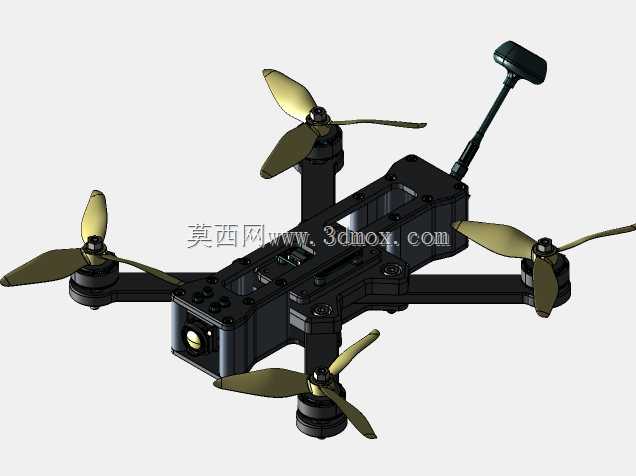

五英寸碳纤维FPV竞速四旋翼飞行器结构设计

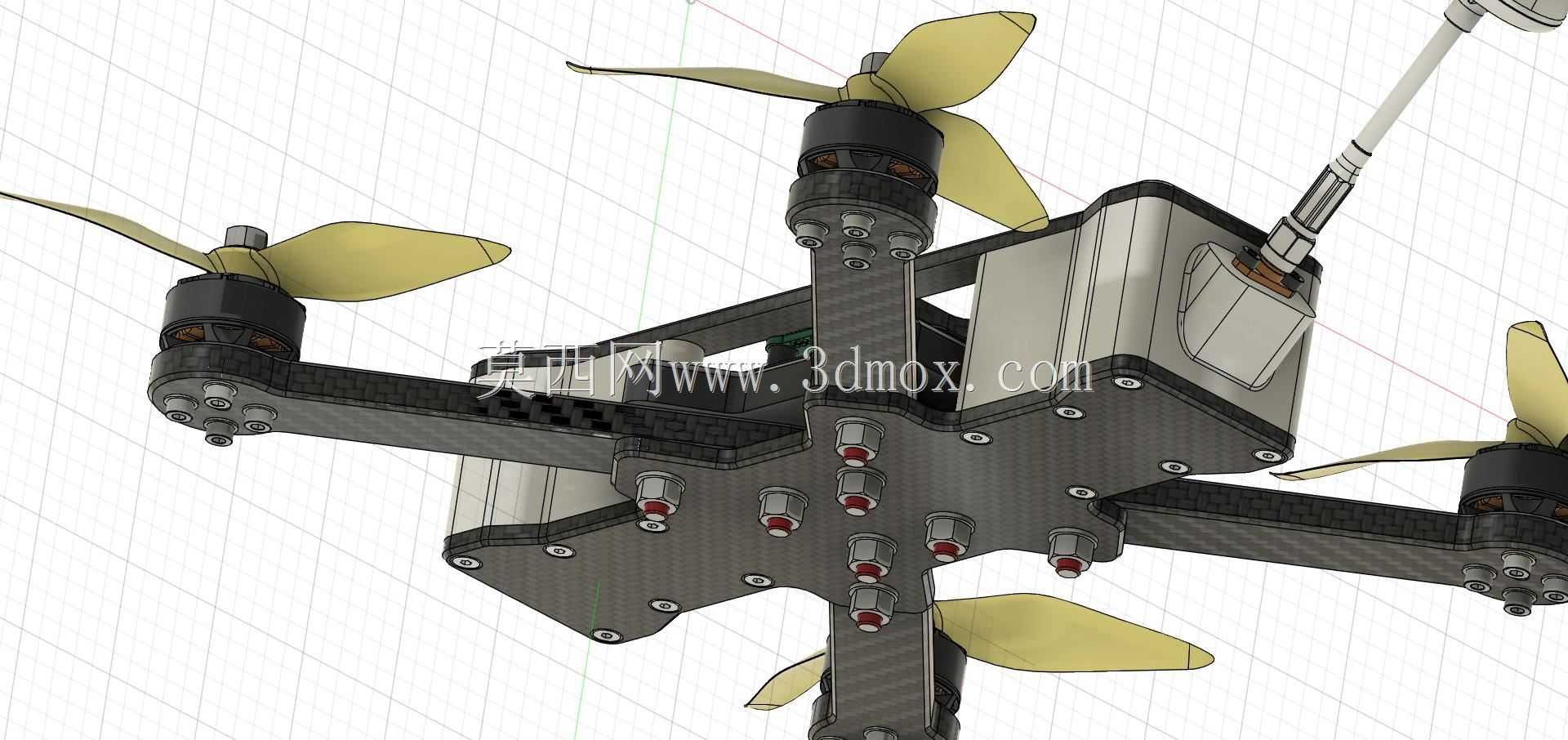

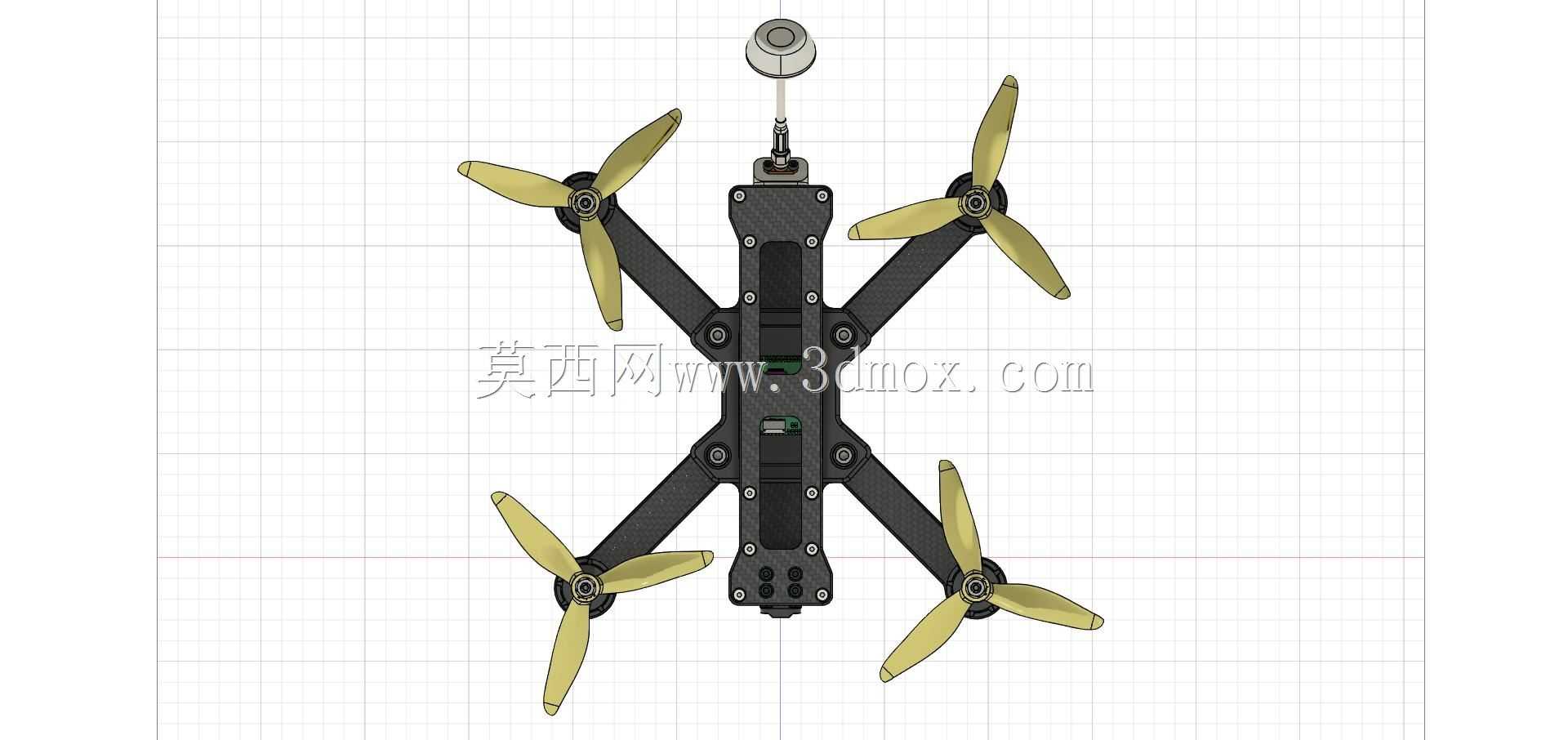

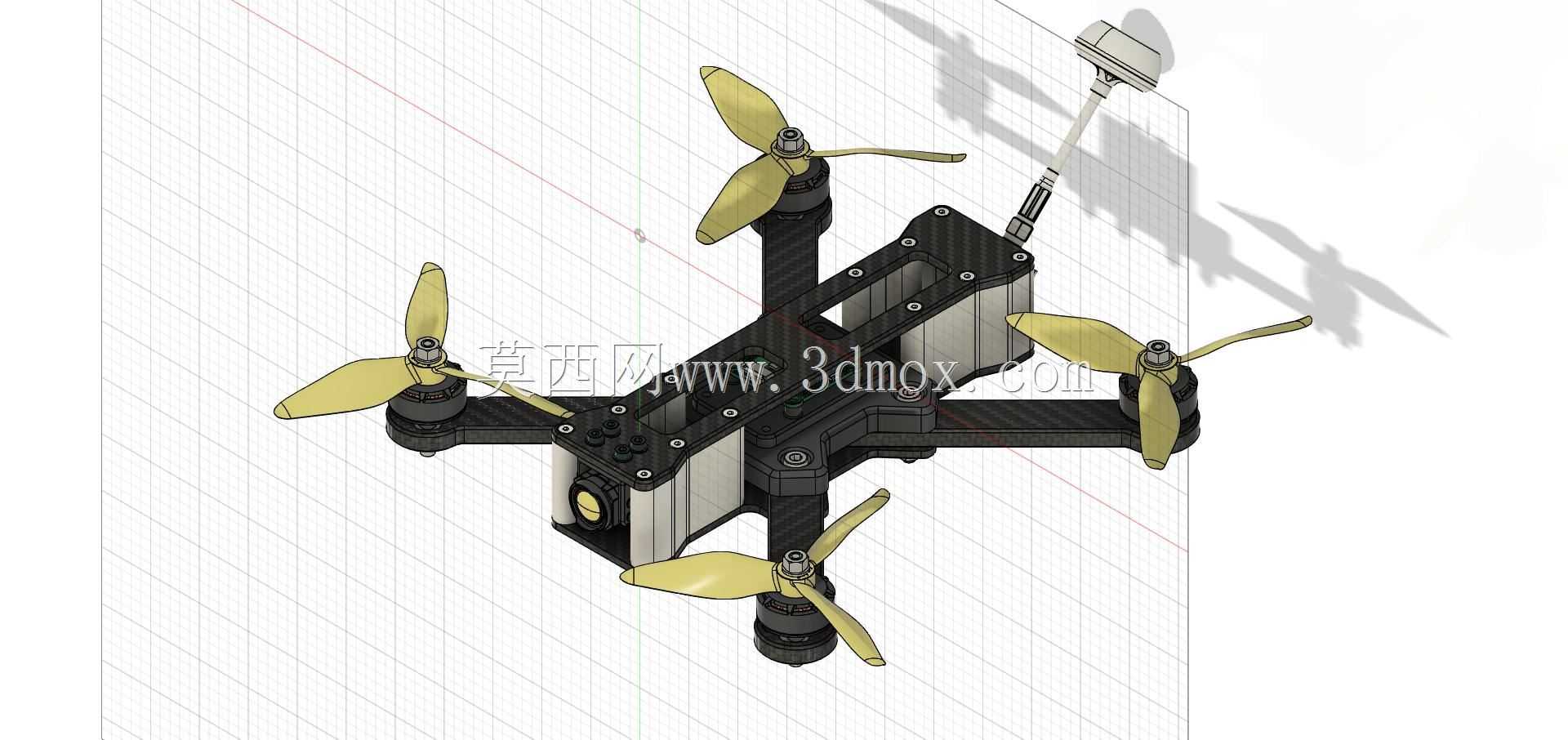

　　这套五英寸规格的穿越类四旋翼结构，核心面向FPV竞速飞行、户外花飞训练、小型航拍摄影探察等实际应用场景，整体结构围绕高抗冲击、低自重、快拆维护的核心需求展开设计，适配当前主流的五英寸螺旋桨动力配置，能够在高速穿越障碍、大机动过载飞行的工况下保持足够的结构刚度，避免飞行过程中出现机架共振导致的飞行姿态失控问题。从结构选型思路来看，主体承载部分采用碳纤维板材作为核心受力骨架，搭配ABS材质的设备防护外壳与铝合金材质的电机安装座、紧固件连接位，三种材料的搭配充分平衡了自重、强度与加工装配难度：碳纤维板材沿机臂方向布置主受力传力路径，将电机运转产生的振动、飞行撞击产生的冲击载荷快速分散到中心板区域，避免局部应力集中导致的机臂断裂；

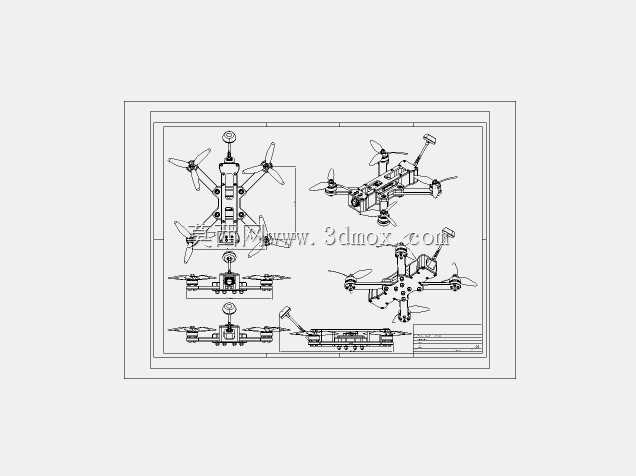

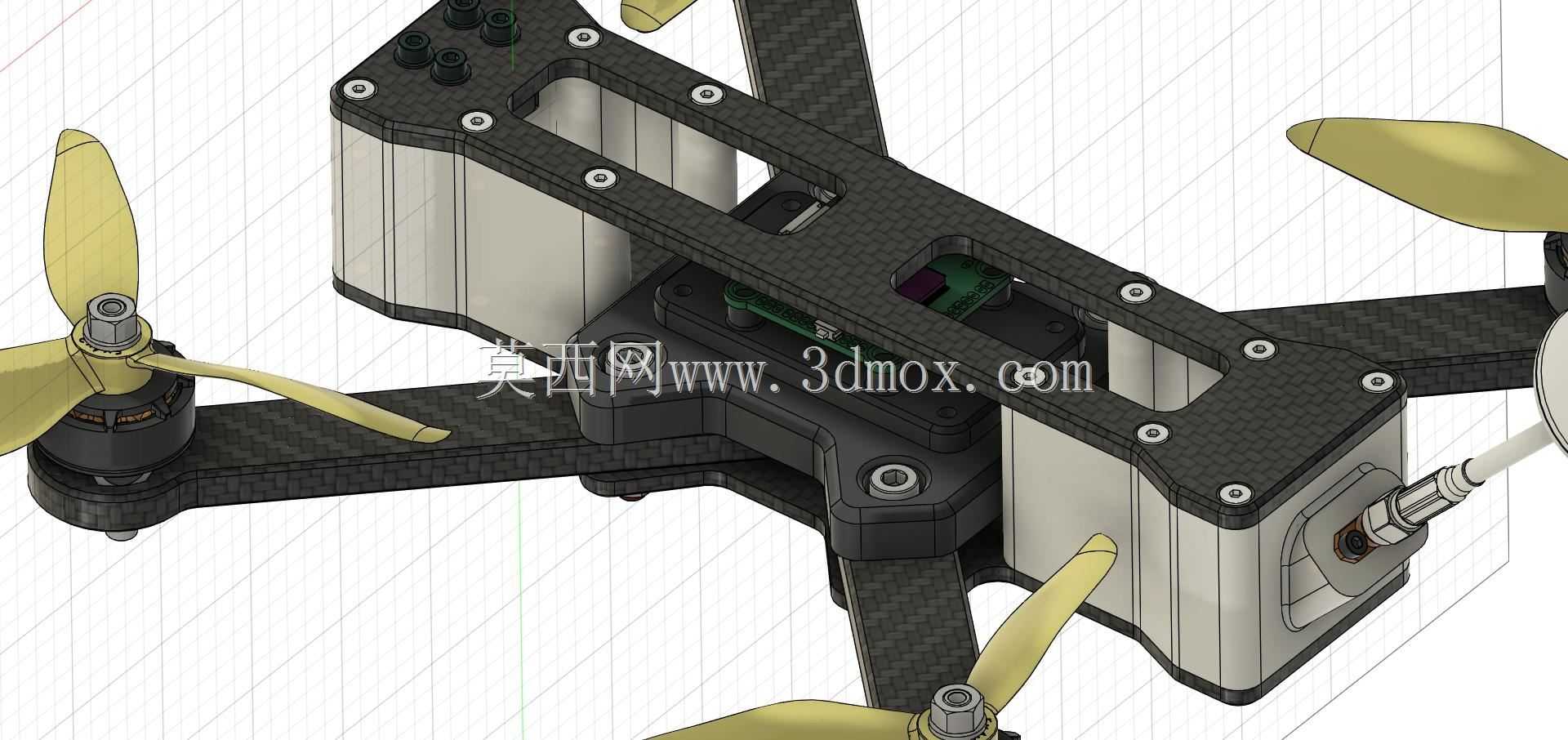

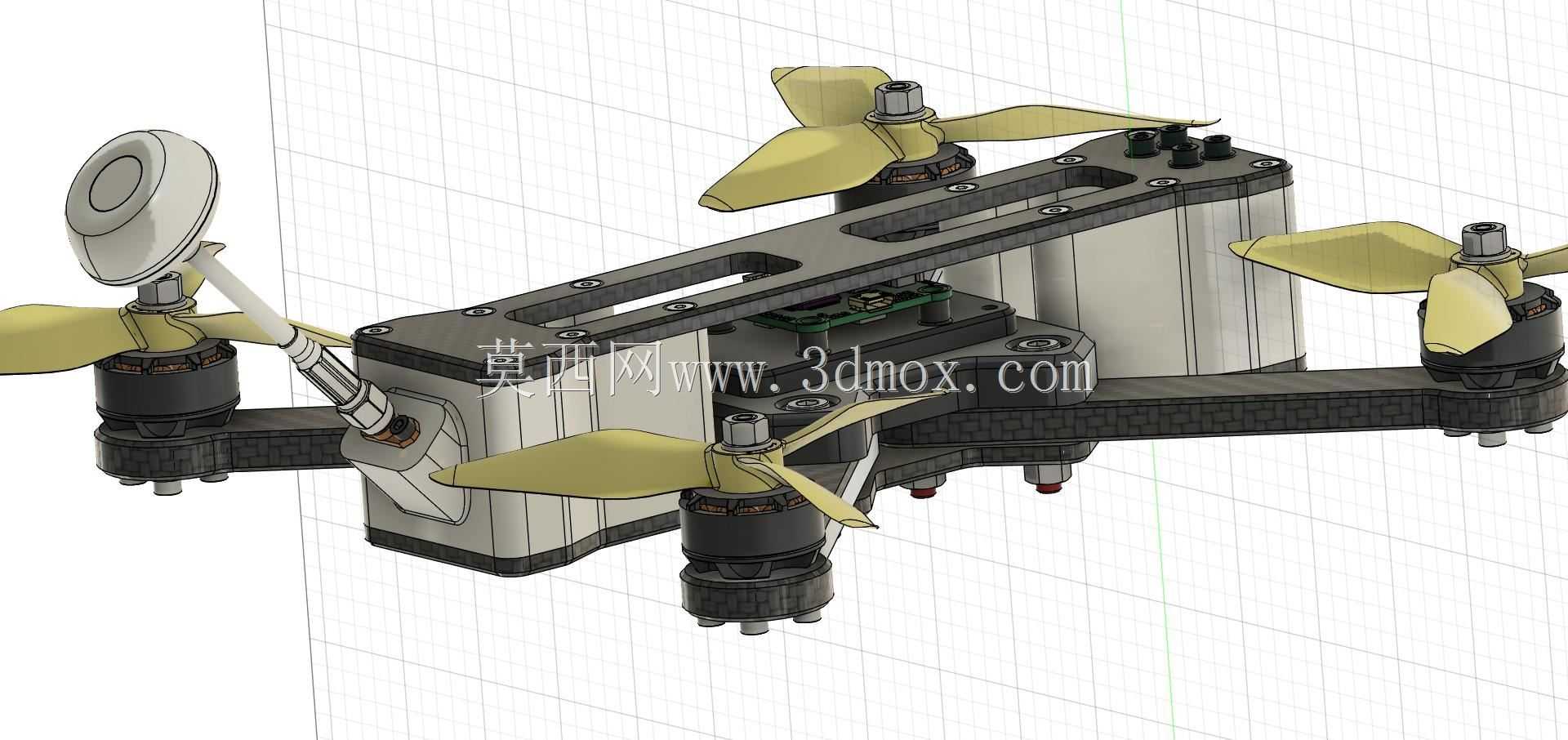

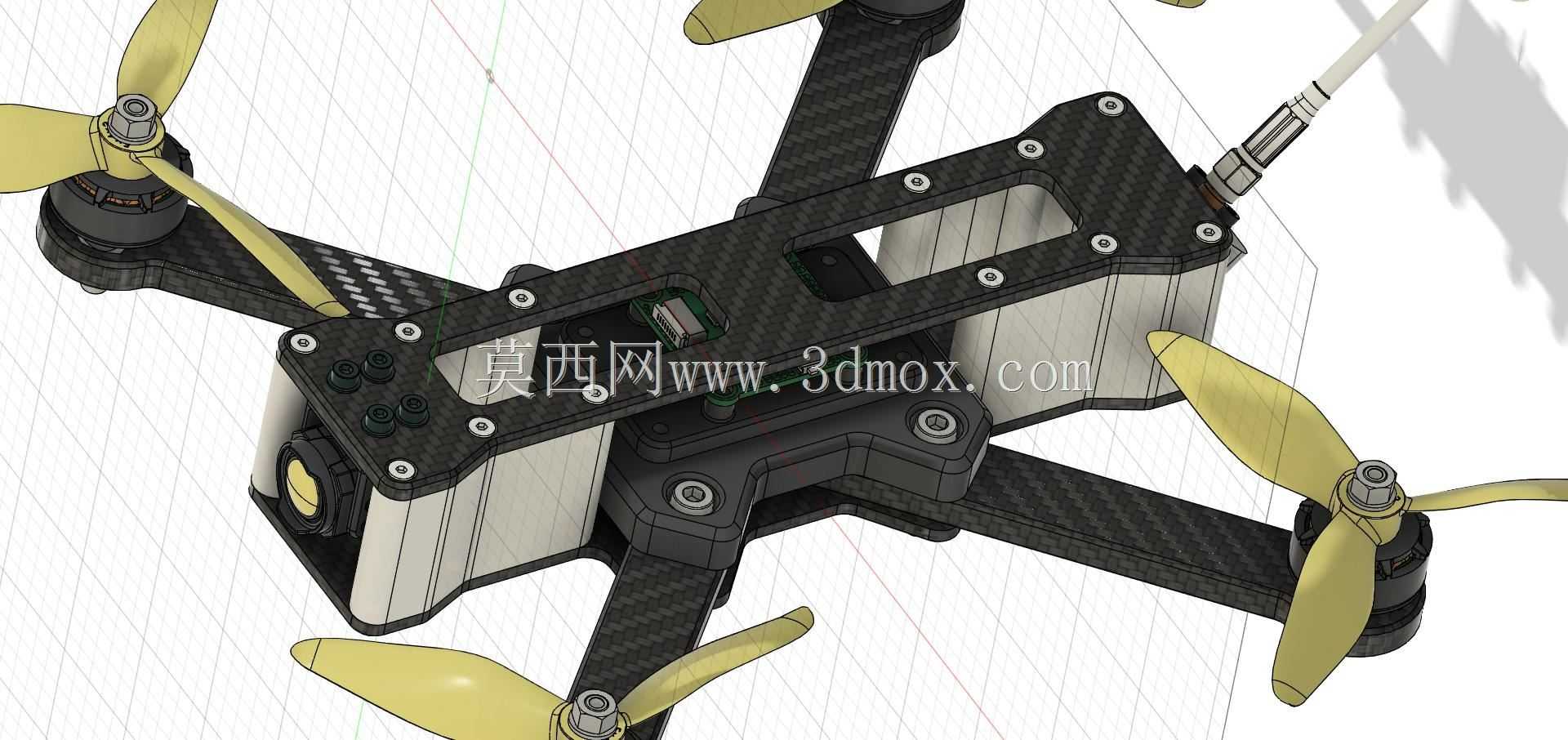

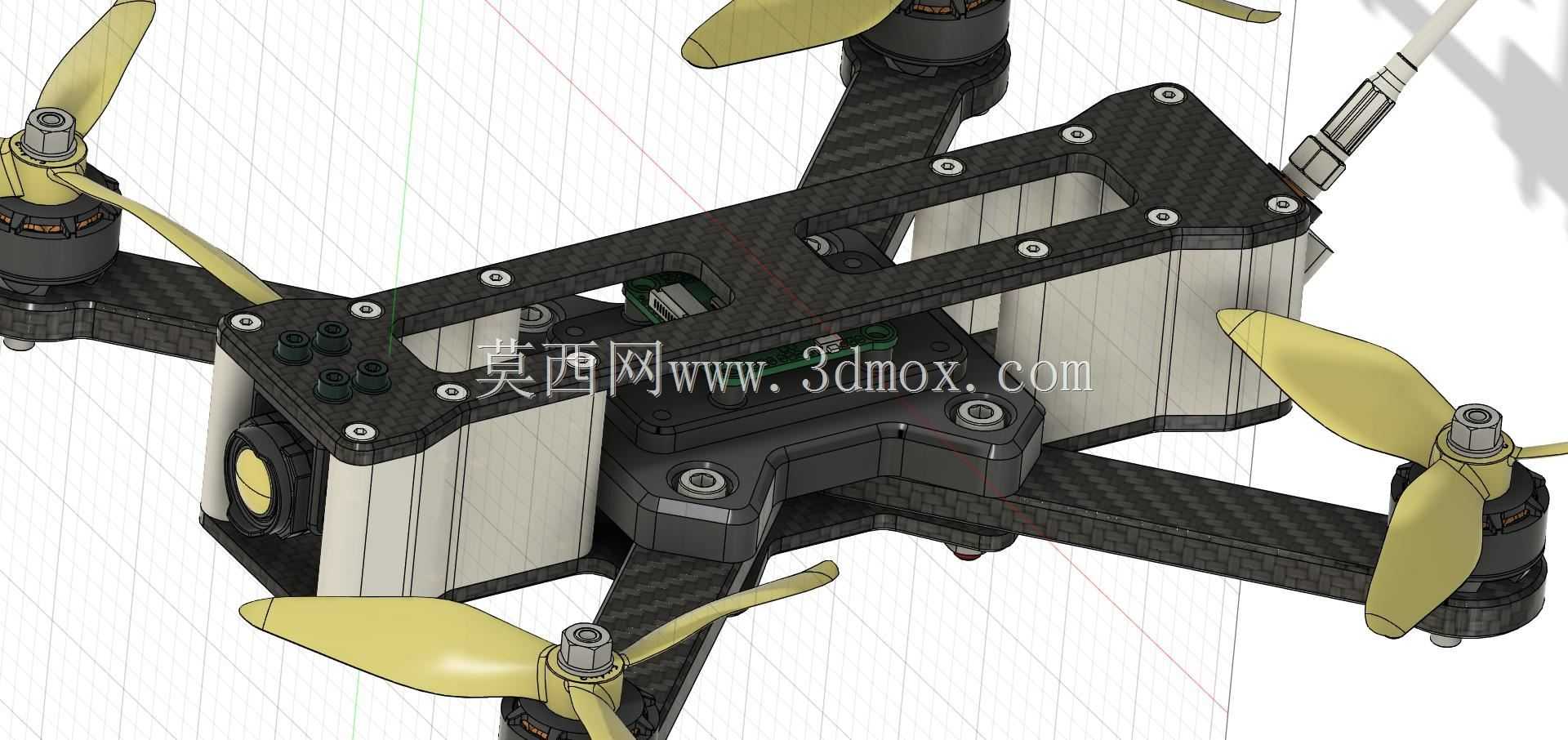

　　ABS材质的外罩主要覆盖飞控、图传、电池等核心电子设备区域，在发生擦碰、坠机时能够通过自身形变吸收部分冲击能量，同时避免尖锐的碳板边缘割伤线路、损坏电子元件；铝合金材质的电机安装位采用内嵌压装的方式固定在碳板机臂末端，相比直接在碳板上攻丝固定电机的方案，能够反复拆装电机而不磨损碳板的连接孔位，大幅提升机架的可维护性与使用寿命。在安装边界与尺寸控制上，整机对角电机轴距适配五英寸螺旋桨的安全转动间隙，机臂末端的电机安装孔位兼容主流22系列无刷电机的标准孔距，中心板区域的分层安装空间预留了飞控、电调、图传发射机、接收机、摄像头的标准安装位，层间间隙满足常规电子设备的接线与散热需求，电池安装位采用绑带固定结构，

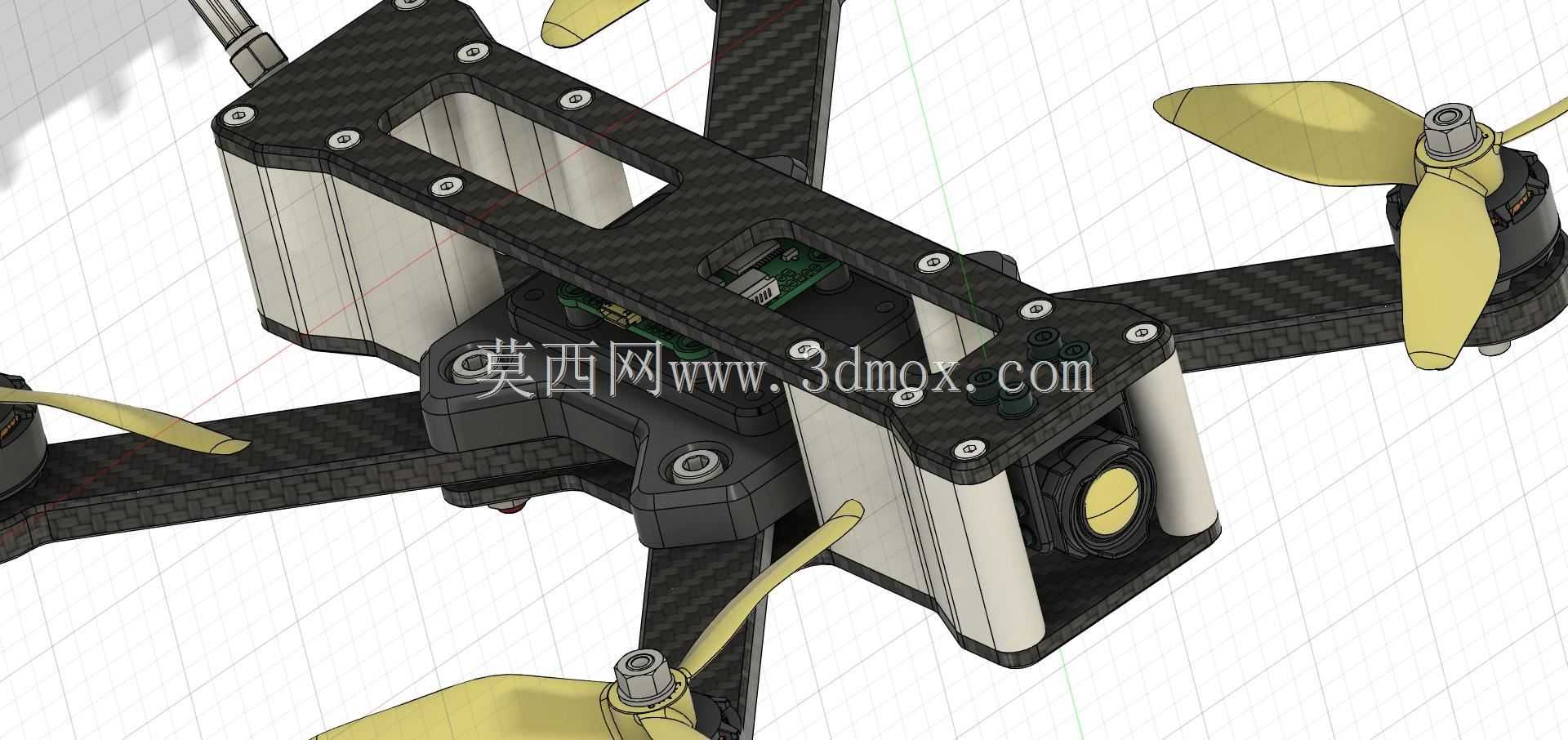

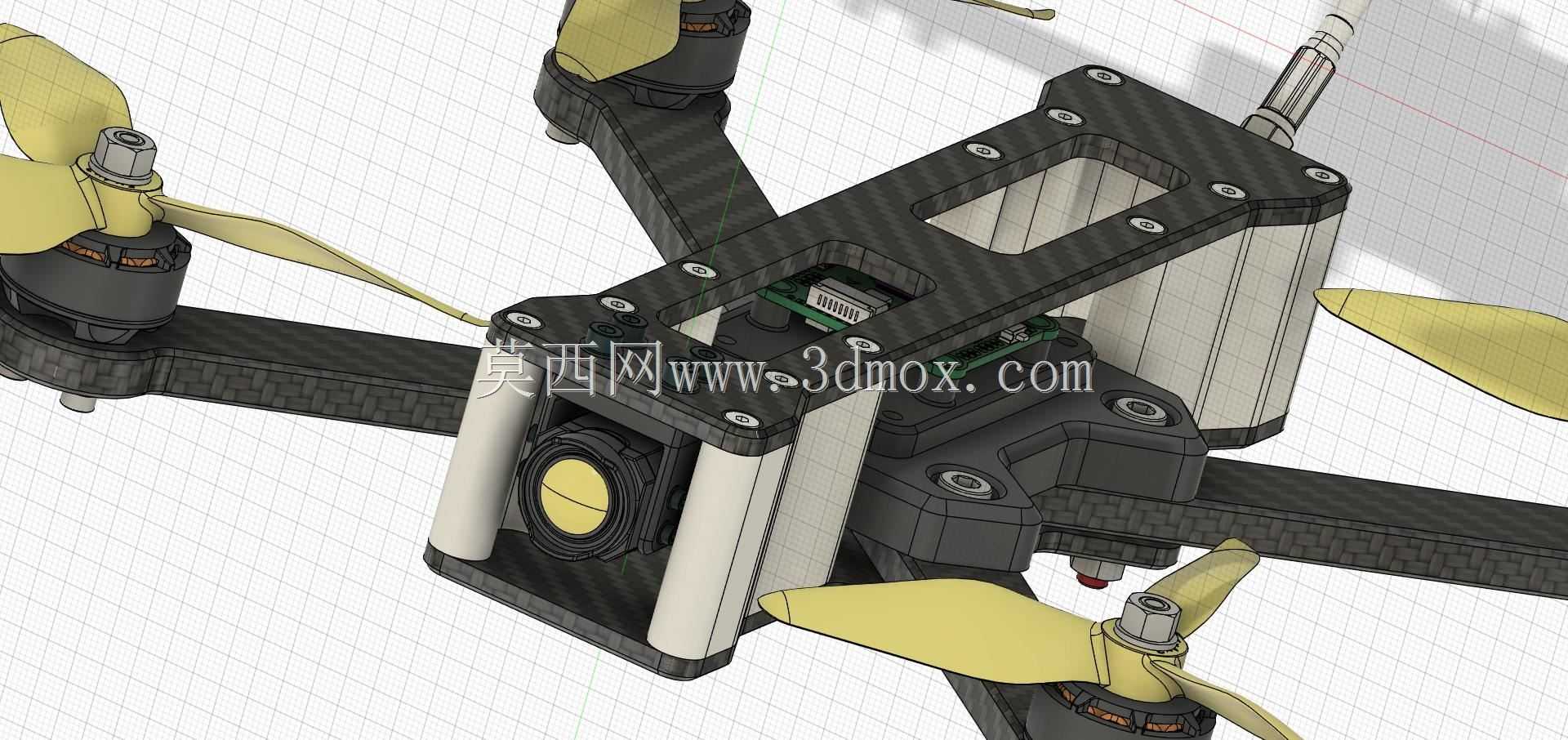

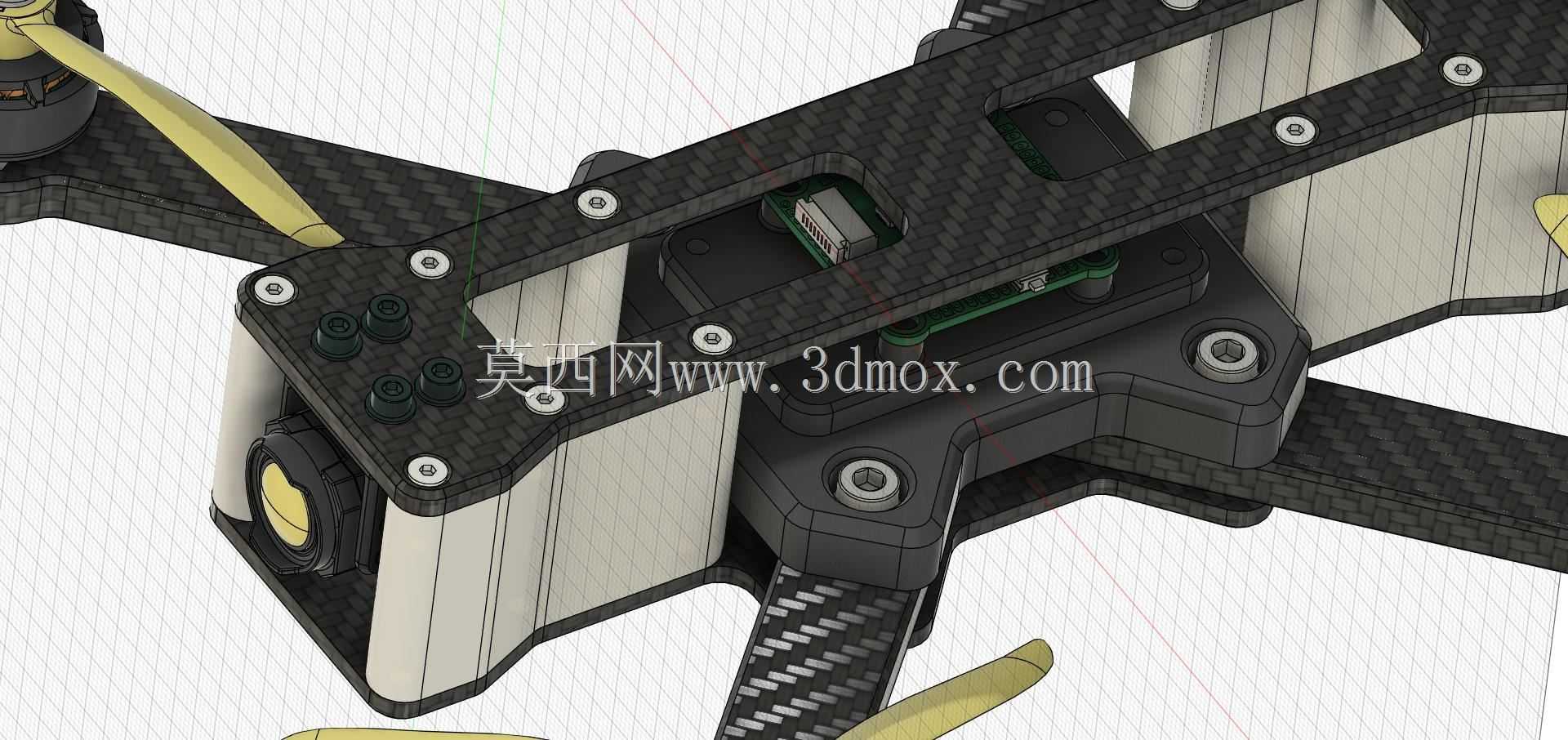

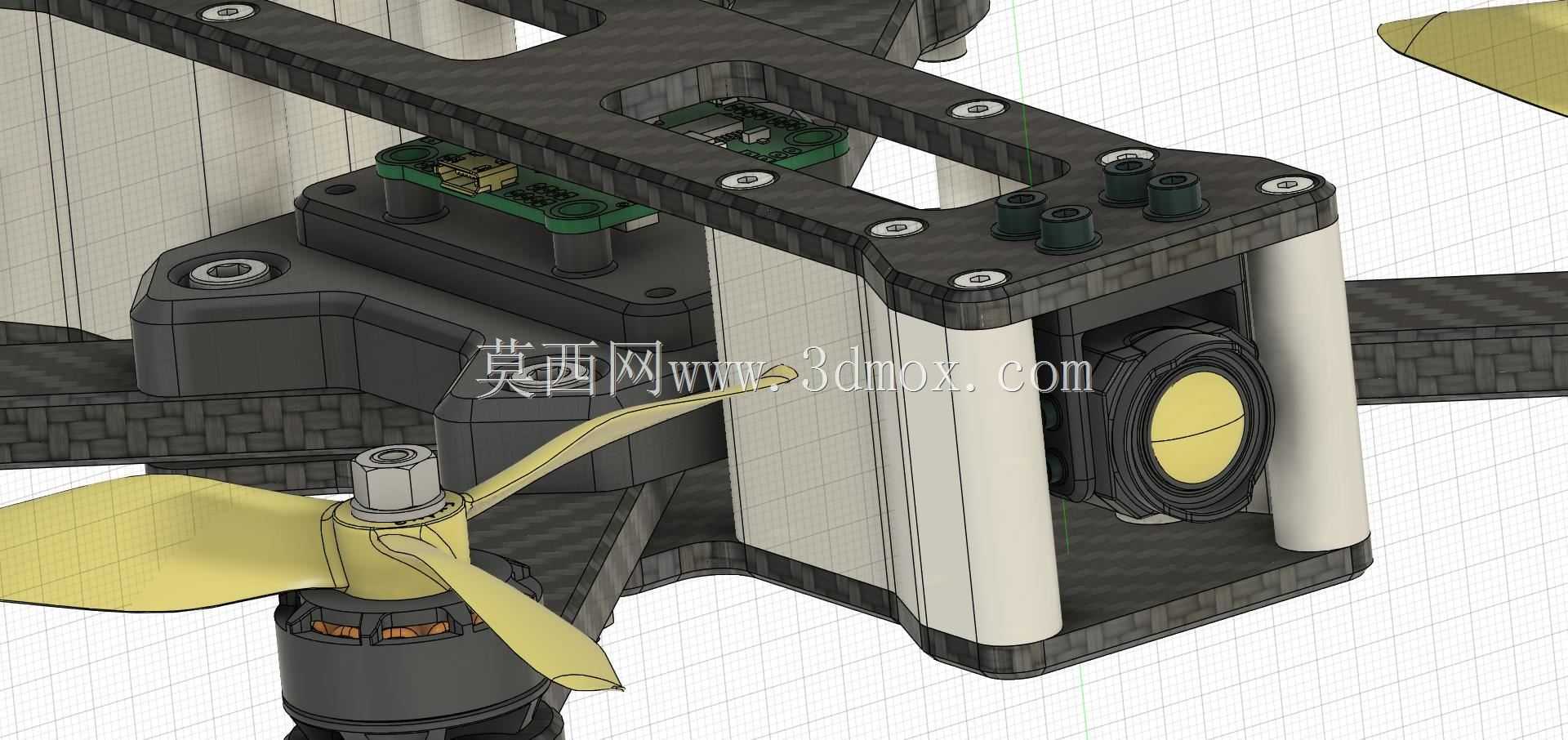

　　能够适配不同容量的4S-6S航模锂电池，同时预留了电池位置前后调整的空间，方便飞手根据不同的飞行需求调整整机重心位置，优化大机动动作下的飞行手感。结构细节设计上，机臂与中心板的连接采用快拆式锁紧结构，无需完全拆解整机即可更换受损的机臂部件，在竞速比赛的应急维修场景下能够大幅缩短故障处理时间；摄像头安装位支持角度调节，能够根据不同的飞行速度调整摄像头的俯仰角度，适配高速飞行时的前方视野需求；飞控安装位预留了减震球的安装孔位，能够通过硅胶减震球过滤电机运转产生的高频振动，避免振动传递到飞控的惯性测量单元导致的姿态解算误差，提升飞行姿态的稳定性。实际使用场景中，这类结构的四旋翼飞行器既可以用于专业竞速赛事的参赛设备改装，

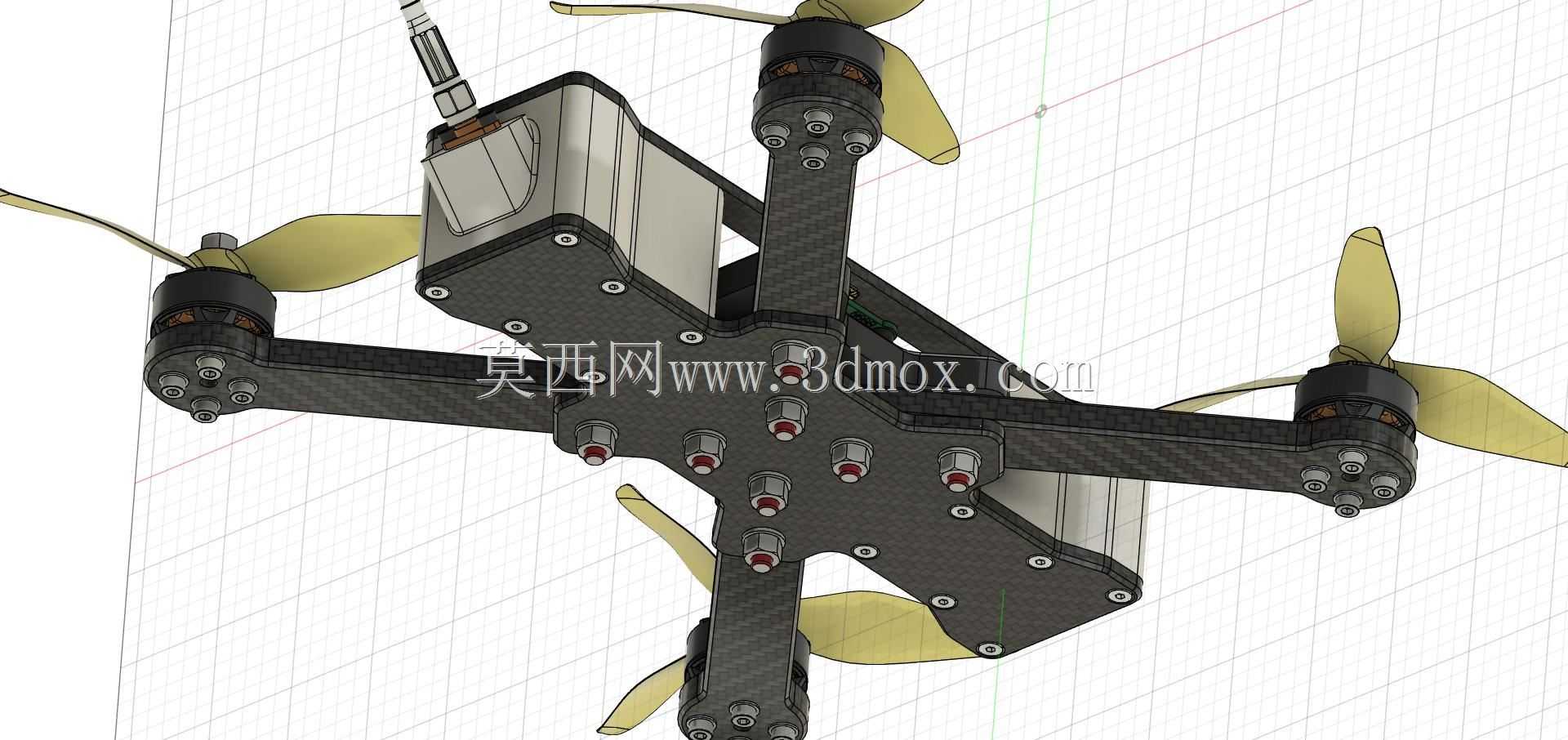

　　也可以用于户外复杂地形的快速探察、狭小空间的近距离拍摄作业，结构设计上充分考虑了野外作业、高速飞行时的常见故障点，所有易损部件均采用标准化的通用接口，无需定制特殊配件即可完成日常维护与损坏更换。在结构受力校核层面，设计过程中针对机臂的抗弯强度、中心板的连接强度做了针对性的优化，机臂截面采用变厚度设计，靠近中心板的受力较大区域适当增加碳板厚度，靠近电机的末端区域适当减薄以降低自重，在保证1.5kg最大起飞重量下结构变形量不影响螺旋桨转动间隙的前提下，尽可能降低整机的结构自重，提升动力冗余量，延长飞行续航时间。线路布置上，中心板边缘预留了走线槽位，能够将电调信号线、电源线、图传线路规整布置在板层之间，避免飞行过程中线路外露被螺旋桨打到，同时减少线路杂乱对设备散热、信号传输的干扰，整机装配完成后所有电子设备均处于结构件的防护范围内，在发生轻度擦撞障碍物时不会直接损坏核心电子部件，降低日常飞行的损耗成本。
