FPVracer NEXT5自由式四旋翼机架结构设计

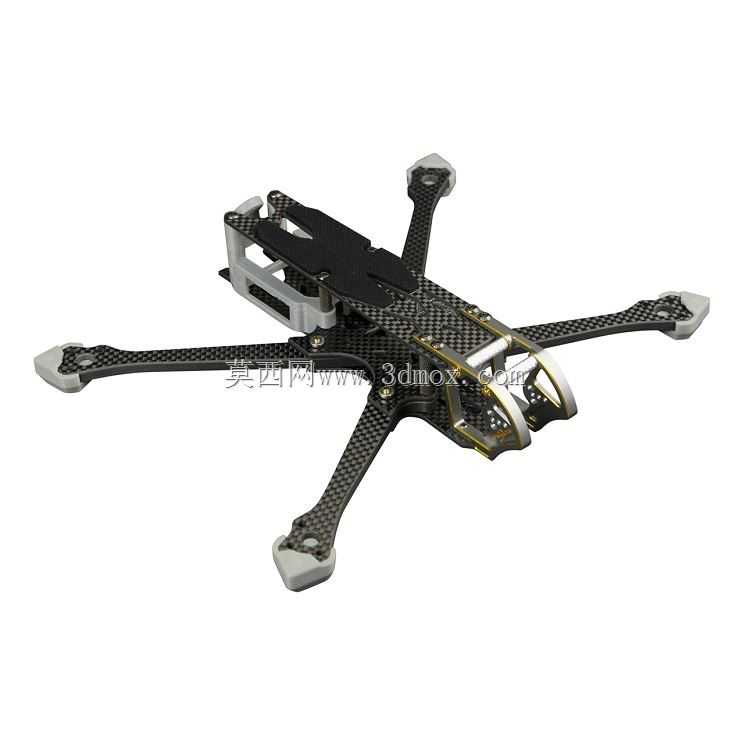

　　这套四旋翼机架是面向自由式FPV飞行场景开发的承载结构，核心适配花飞、竞速穿越类飞行需求，区别于常规航拍无人机的机架设计，整体围绕高动态飞行下的结构刚性、重量控制、部件安装兼容性做了针对性优化。日常实际使用中，这类机架需要承接飞控、电调、电机、电池、图传、摄像头等全部航电与动力部件，飞行过程中要承受急转、翻滚、俯冲、碰撞带来的瞬时冲击，因此结构设计上没有采用航拍机常见的一体式封闭外壳，而是用镂空式架体结构平衡强度与自重。

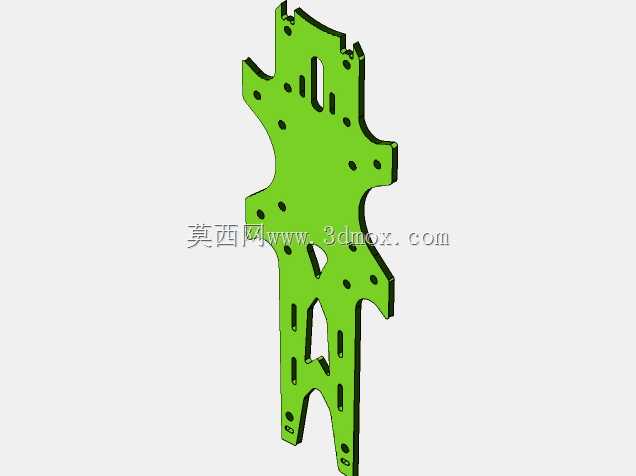

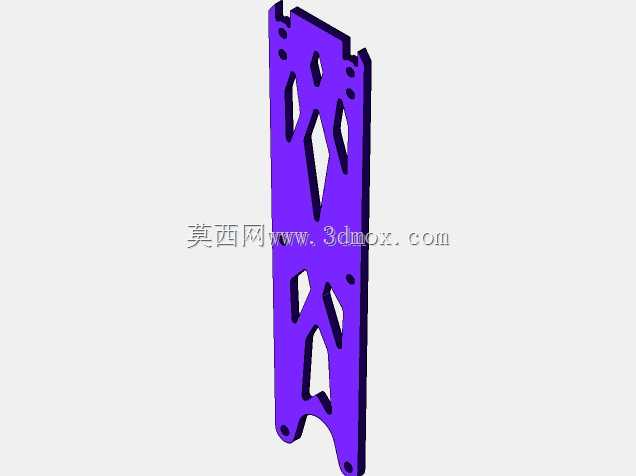

　　从设计思路来看，架体主体采用分层承载逻辑，上下两层碳板通过铝柱与螺丝锁紧形成核心承载腔，飞控、电调、接收机这类对振动敏感的部件布置在腔体中心位置，尽可能靠近整机重心，减少飞行过程中离心力带来的姿态扰动；电机安装座分布在架体四个延伸臂末端，臂长经过反复校核，既保证螺旋桨旋转时不会与架体、相机部件产生干涉，又能让动力输出的力臂处于最优区间，避免过长臂带来的结构震颤，也不会因为臂长过短导致桨效下降、飞行灵活性不足。

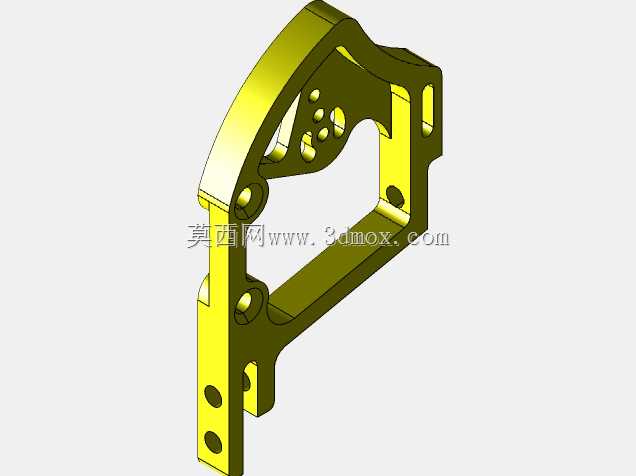

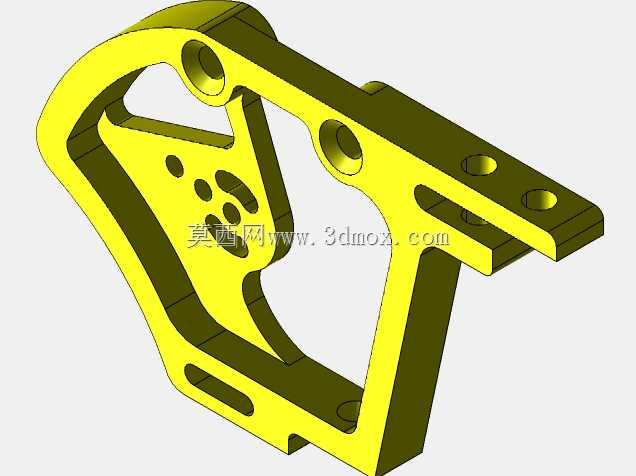

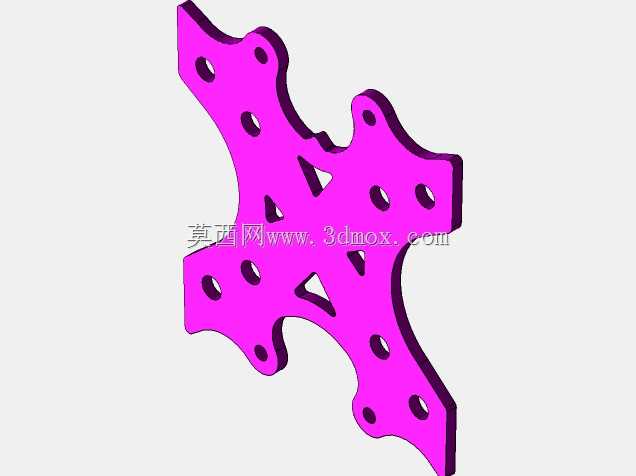

　　安装边界方面，机架预留了标准的飞控安装孔位，兼容市面上主流的20x20mm、30.5x30.5mm安装规格飞控与电调，电机安装座适配主流22系列、23系列无刷电机的孔距，不需要额外打孔改装就能完成动力部件装配。摄像头安装位支持多角度调节，可根据不同飞手的飞行习惯调整镜头俯仰角度，图传天线的安装座布置在架体尾部，远离动力电源线与电调，减少电磁信号干扰，保证飞行过程中的图传稳定性。电池安装位预留了绑带穿槽，支持不同容量的4S、6S航模锂电池固定，绑带槽的位置经过重心配平计算，电池安装后整机重心落在机架几何中心附近，不会出现头重脚轻或者尾部偏重的问题，降低飞控的姿态修正负担。

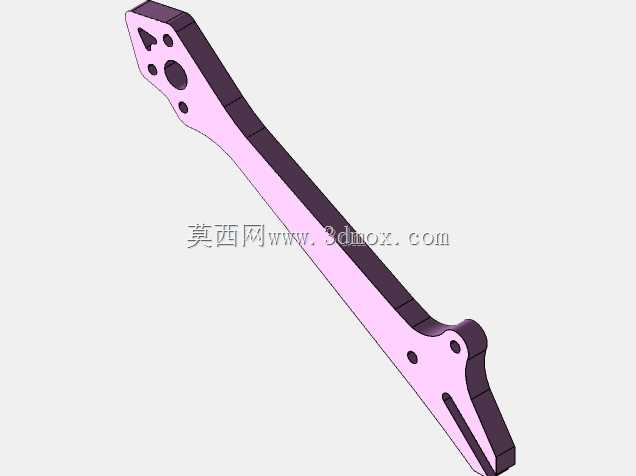

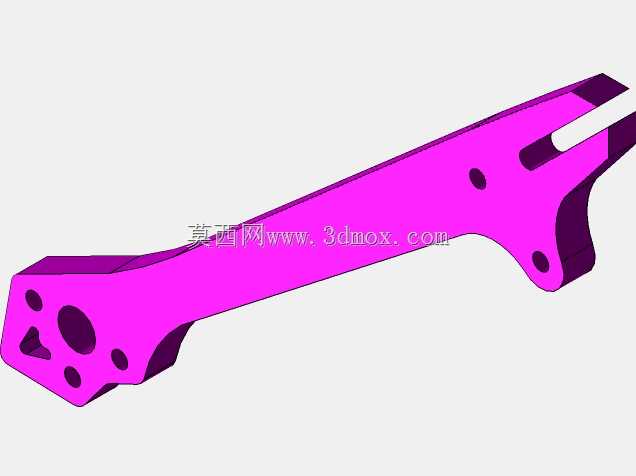

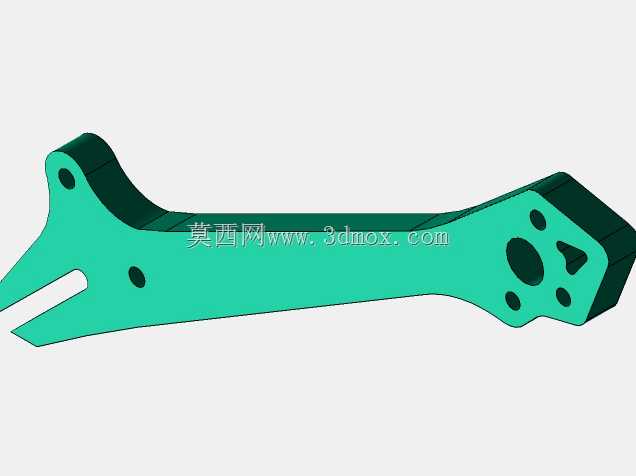

　　结构细节上，架体的臂部做了加厚处理，在容易发生碰撞的臂端位置设计了防撞倒角，日常飞行擦碰障碍物时不会直接断裂，同时臂与主体板的连接位置做了应力分散处理，避免硬着陆时连接位置出现应力集中导致碳板开裂。整机的走线槽全部隐藏在架体夹层内部，既减少了飞行时的风阻，也避免外露线材被螺旋桨打到造成故障。机架的起落部分采用轻量化设计，没有冗余的缓冲结构，仅在底部预留了防滑脚垫安装位，足够承接正常降落时的冲击，同时不会增加多余的自重影响飞行机动性。

　　实际应用场景中，这类机架主要用于户外自由式飞行、穿越机竞速训练、影视特技航拍取景等场景，相比成品整机的机架，这套结构的可改装空间更大，飞手可以根据自己的飞行习惯调整部件布局，更换不同规格的动力套装适配不同的飞行场景，比如做轻量化配置用于竞速飞行，或者增加防护结构用于复杂林地环境的穿梭飞行。设计过程中也充分考虑了维护便捷性，所有连接部件都采用标准紧固件，单个臂部损坏时不需要更换整个机架，只需要拆卸对应位置的螺丝就能替换损坏部件，降低日常使用的维护成本。架体表面没有多余的装饰结构，所有的结构造型都服务于功能需求，每一处镂空都经过强度校核，在保证结构刚性满足高G值飞行需求的前提下，尽可能去除多余材料，把整机自重控制在合理区间，提升动力冗余度，让飞行操作跟手性更好。
