回转式自动灌装生产配套设备结构

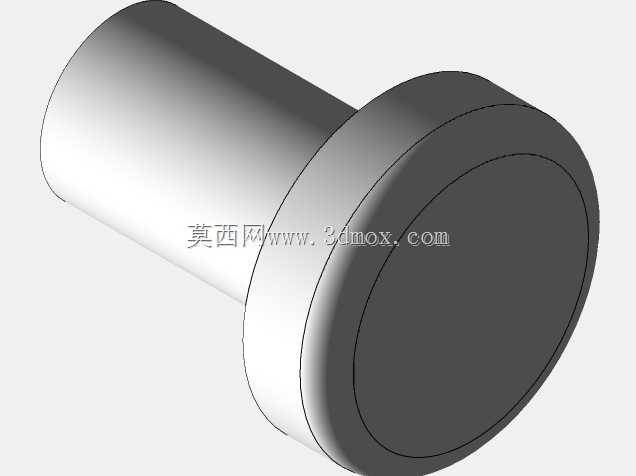

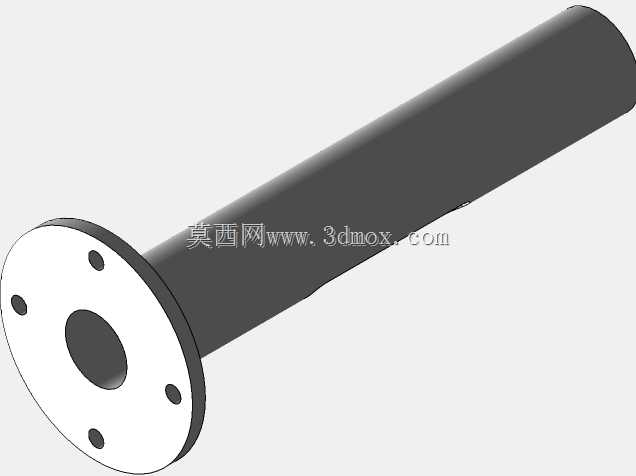

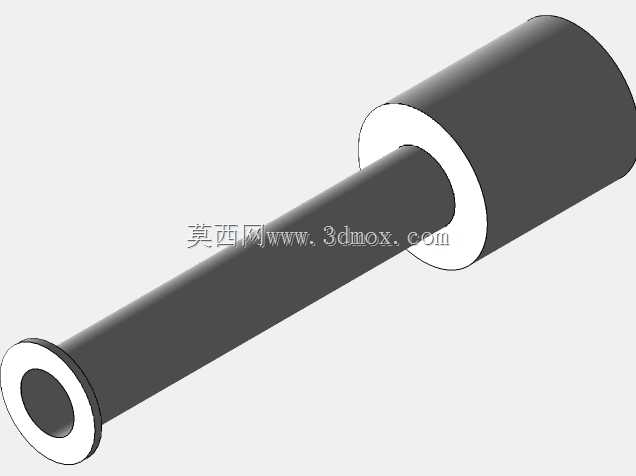

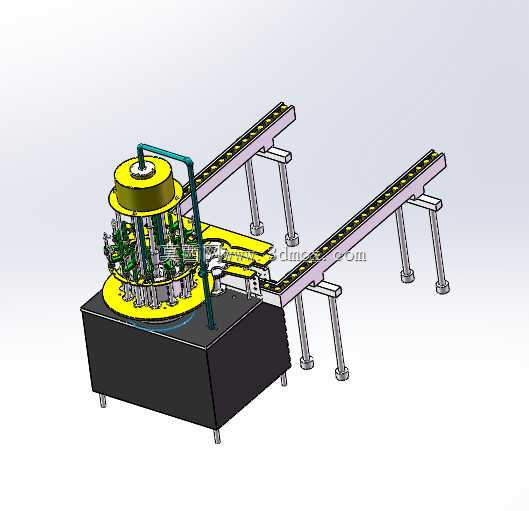

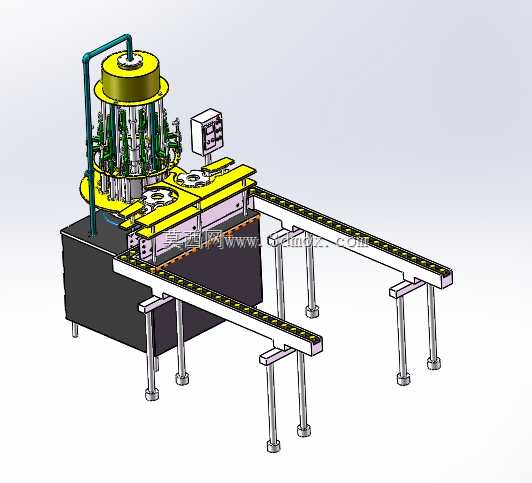

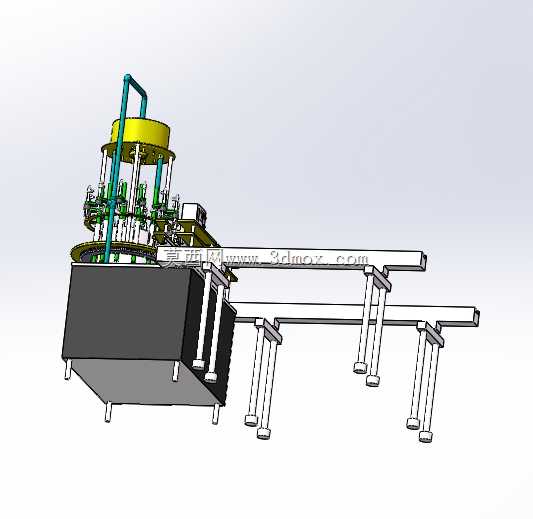

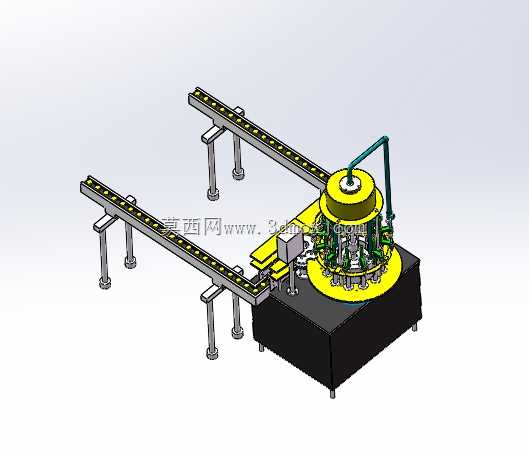

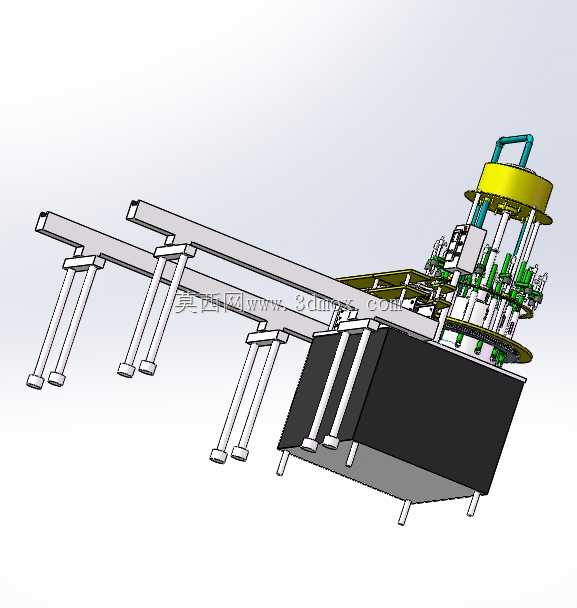

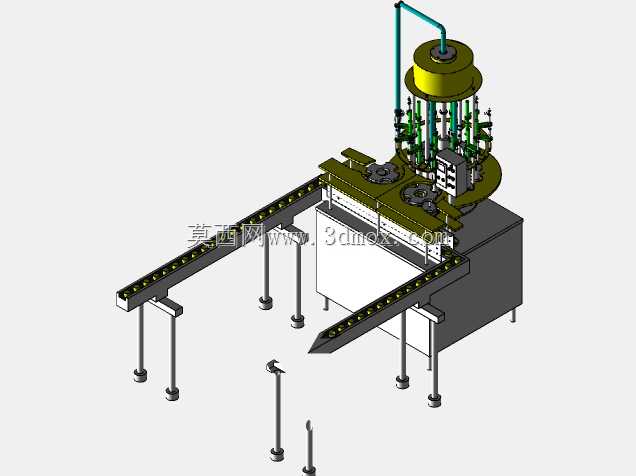

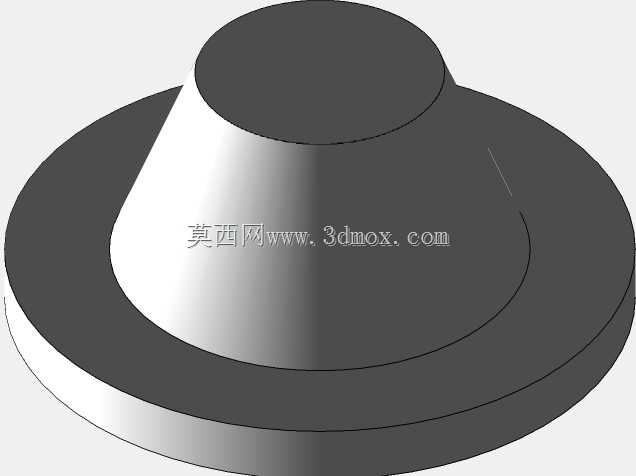

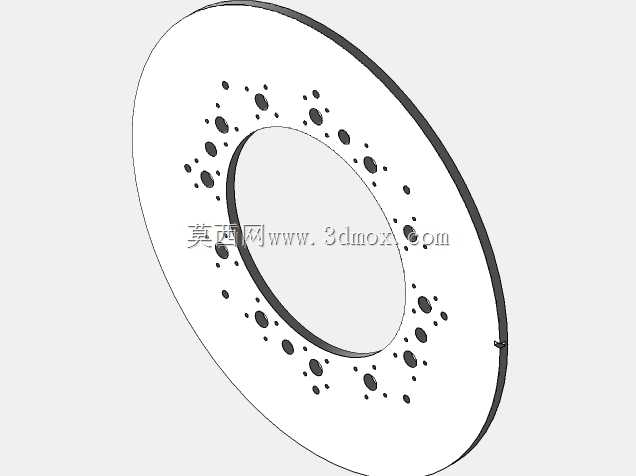

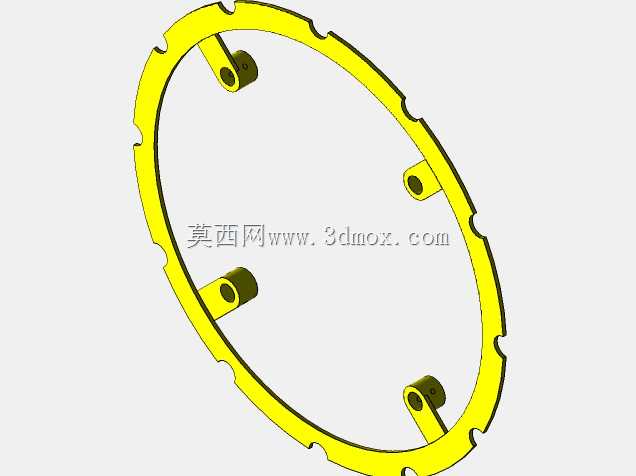

　　这套回转式灌装配套设备，主要面向快消品、食品加工类生产车间的连续化灌装工位，适配瓶装、听装类容器的定量装填作业，可对接前端理瓶、洗瓶工序，后端衔接旋盖、贴标、装箱工段，是整条包装产线里完成核心物料装填的执行单元。从结构布局来看，设备采用回转式多工位转盘设计，转盘圆周均匀分布多组灌装执行头，相比直线式灌装结构，同等占地空间下工位排布更紧凑，单圈回转即可完成容器上料、定位、定量灌装、余料刮除、容器转出的全流程动作，连续作业时的节拍稳定性更优，适合中高产能的规模化生产场景。

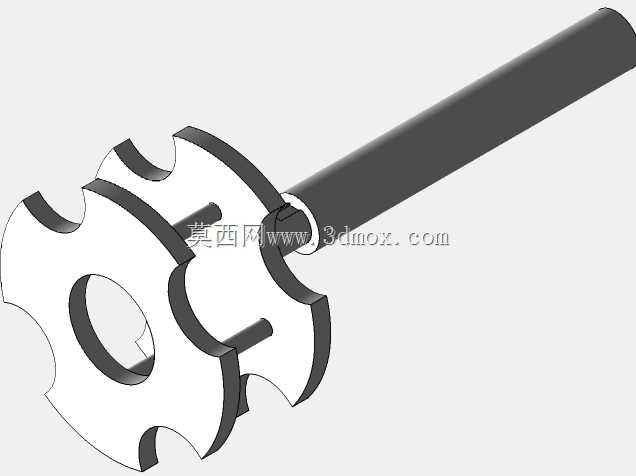

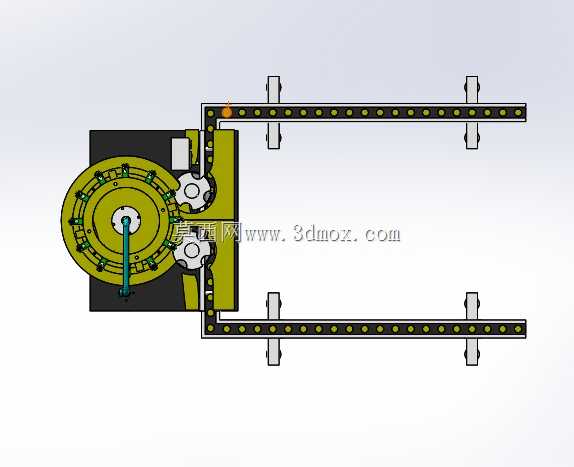

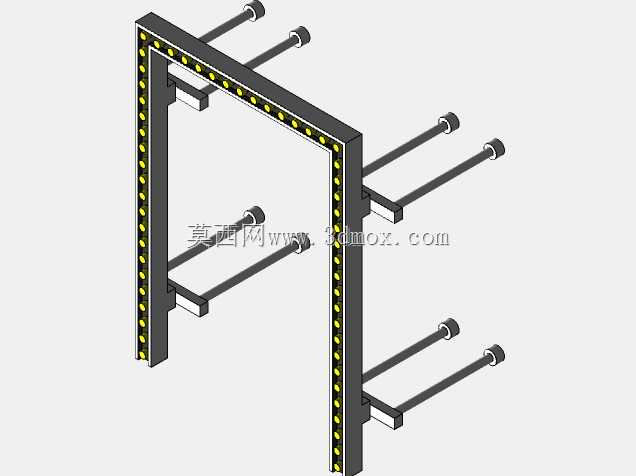

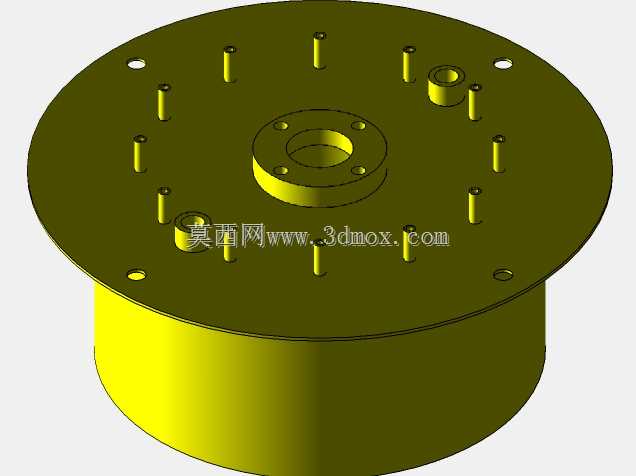

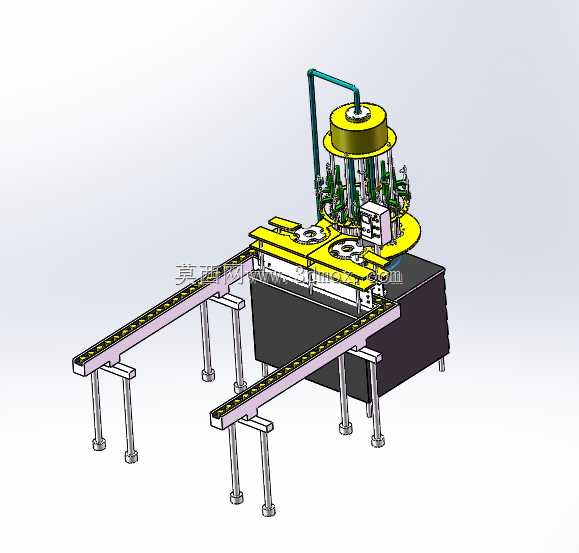

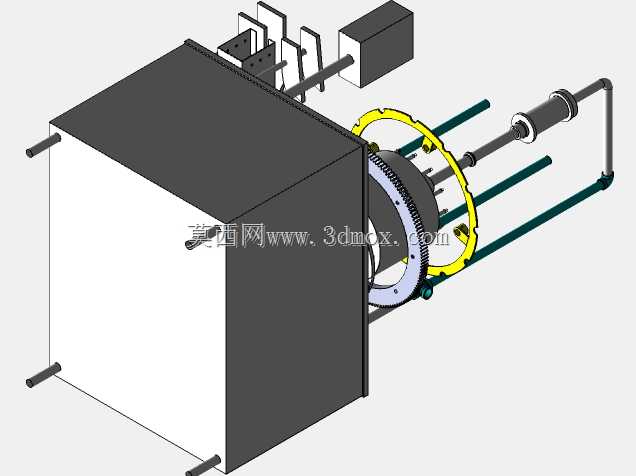

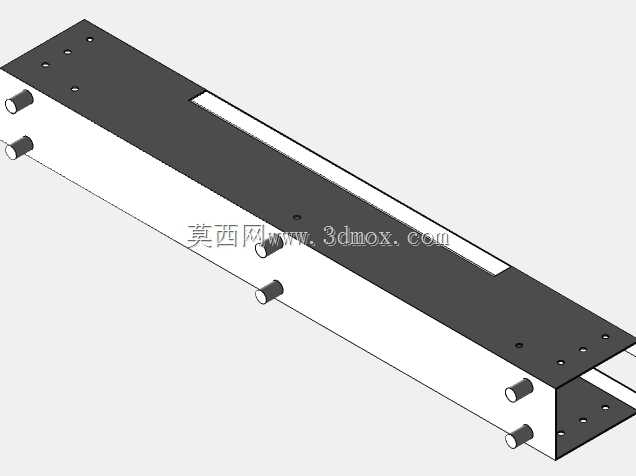

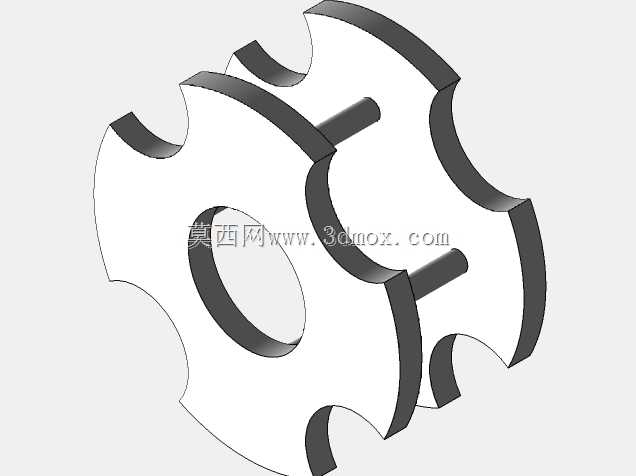

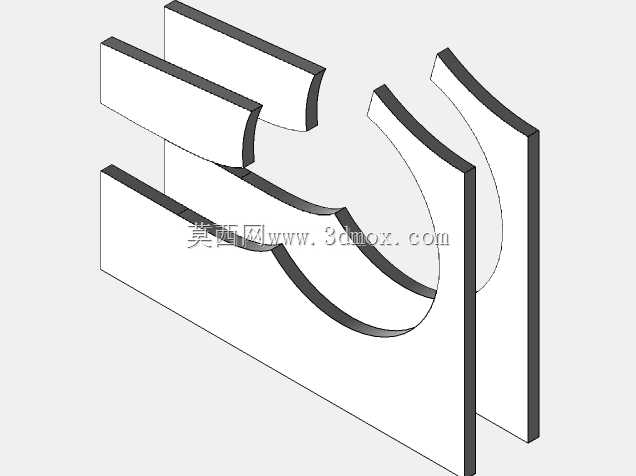

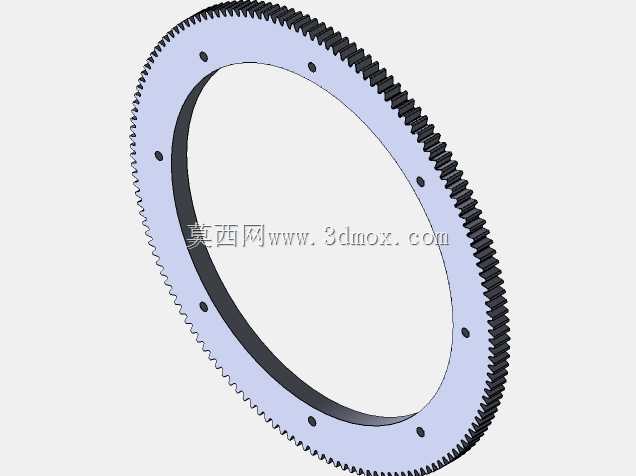

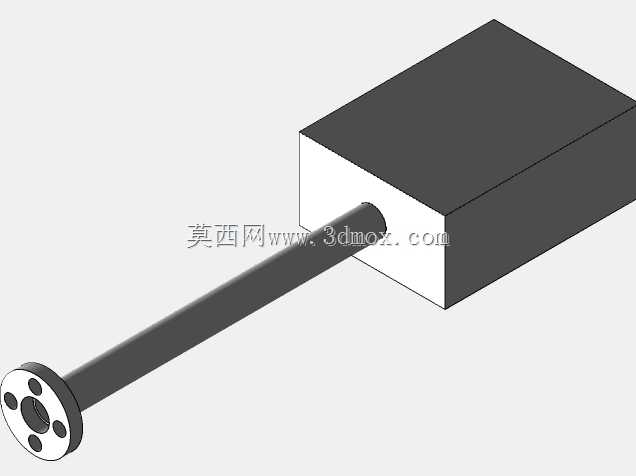

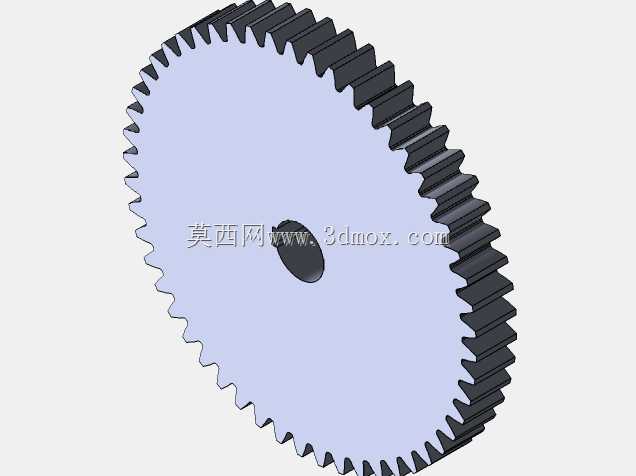

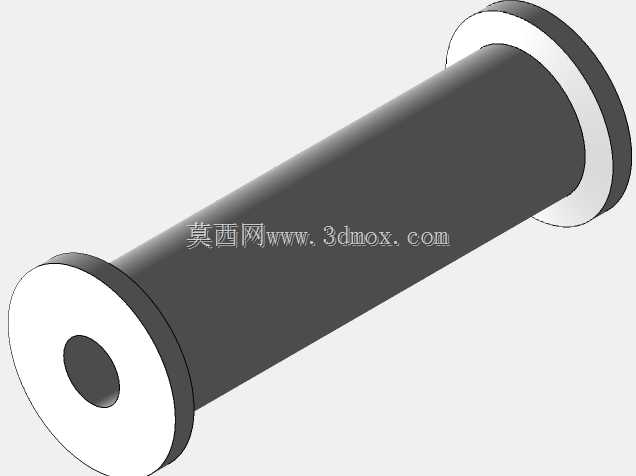

　　设备前端对接双列并行的输送导轨，导轨采用不锈钢方管搭建支撑框架，侧边设置可调式导向栏板，可根据容器的外径尺寸调整栏板间距，适配不同直径规格的瓶、听容器输送，导轨上的容器通过分件螺杆实现等距分隔，确保每个容器能精准卡入转盘上的定位卡座，避免出现卡瓶、漏瓶的问题。转盘下方的主传动采用凸轮分割器驱动，能精准控制每个工位的间歇停留时间，停留时长可根据灌装物料的流动性、灌装量需求做参数匹配，针对流动性好的水剂类物料可缩短停留时长提升节拍，针对粘稠度较高的膏体类物料可延长停留时间保证灌装量精准，不会出现滴漏、装填不足的问题。

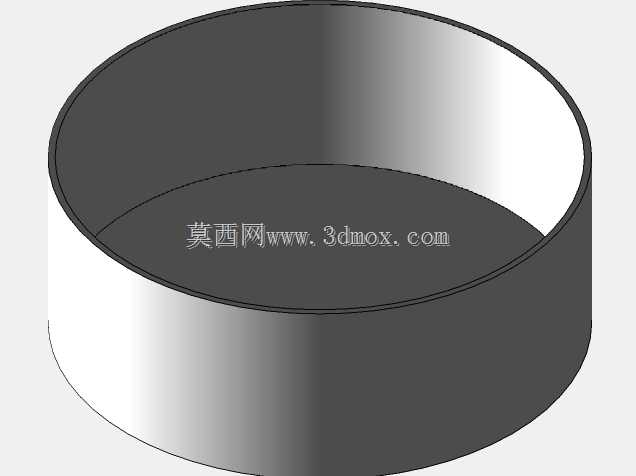

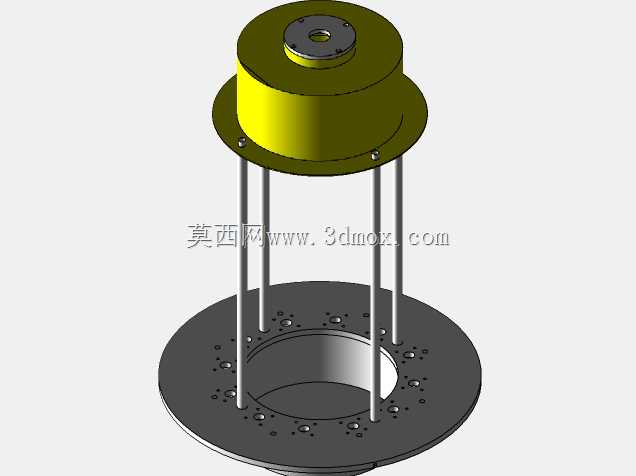

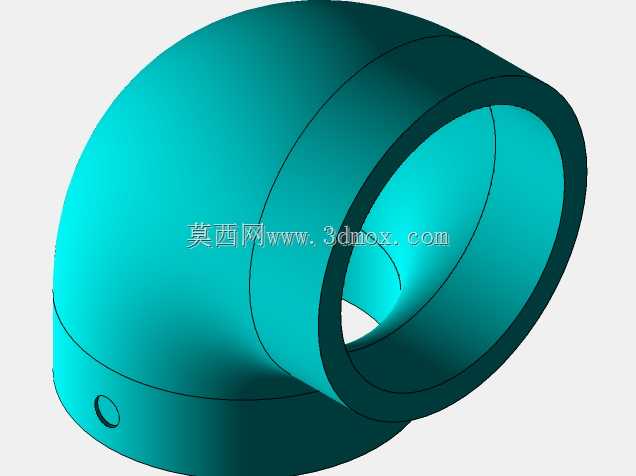

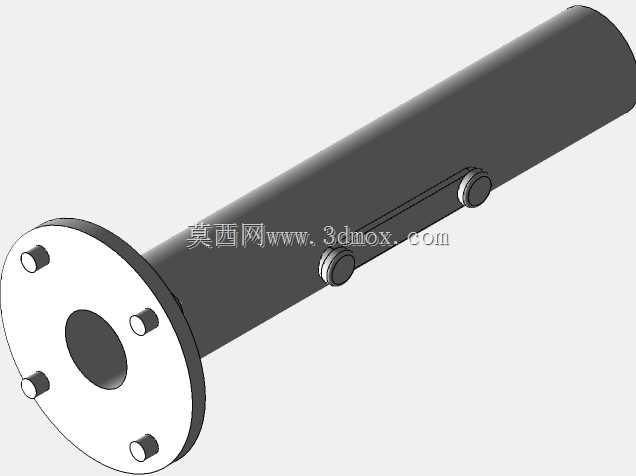

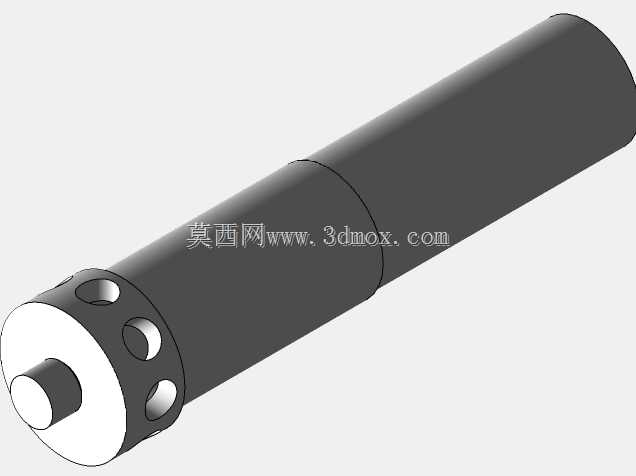

　　灌装执行头部分采用升降式结构，当容器随转盘转动到灌装工位时，灌装头会下行插入容器内部，接近瓶底位置开始灌装，随着物料液面上升灌装头同步抬升，能有效减少物料灌装过程中产生的气泡、飞溅问题，尤其适合易起泡的饮品、酱料类物料灌装，避免物料溢出污染容器外壁。每个灌装头都配有独立的流量控制阀，可单独调整单头的灌装量，抵消不同管路压损带来的灌装误差，保证多工位同时作业时每一个容器的装填量误差控制在工艺允许范围内。设备顶部的储料仓采用密封式结构，可根据物料特性选配搅拌、保温、加压组件，针对带颗粒的酱料类物料加装低速搅拌装置避免颗粒沉降分层，针对需要恒温灌装的物料比如热熔胶、巧克力类可加装夹层保温结构维持物料温度稳定，针对易氧化的物料可通入惰性气体加压，既保证物料输送顺畅，也能避免物料接触空气变质。

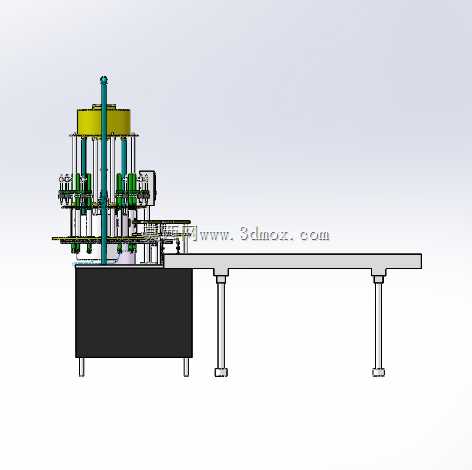

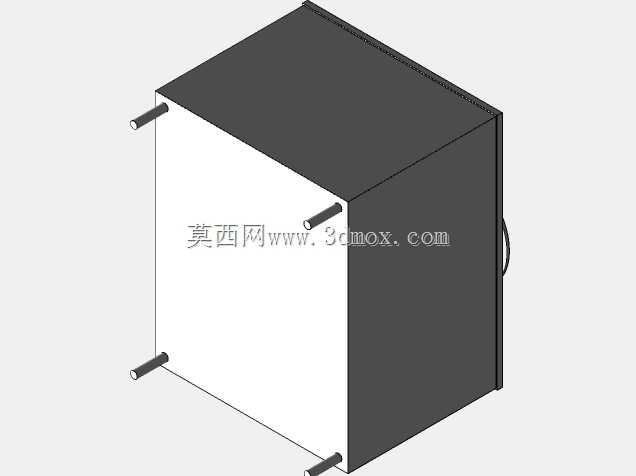

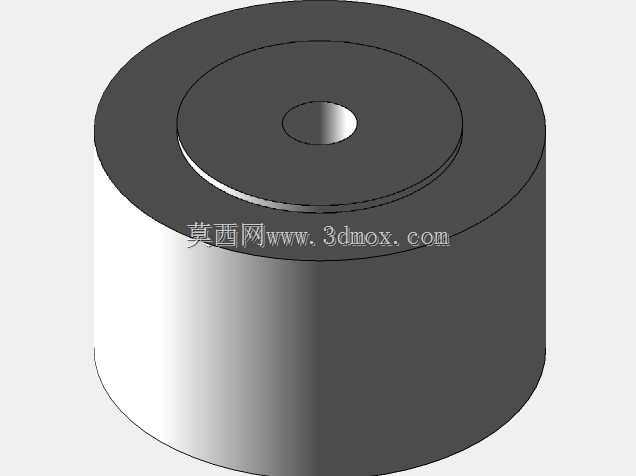

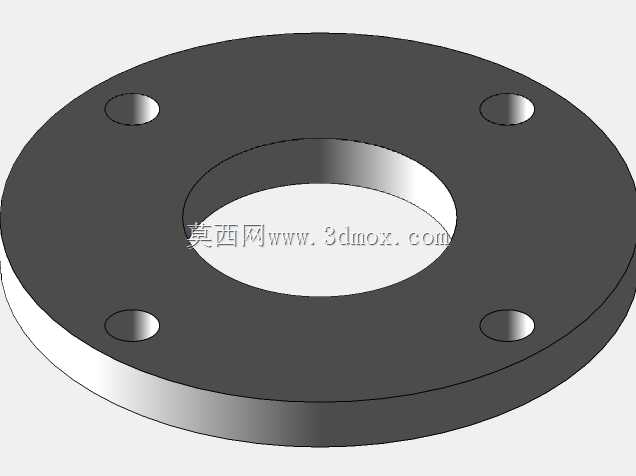

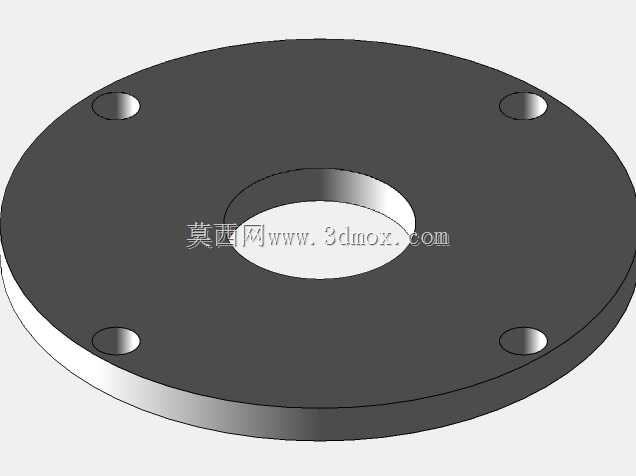

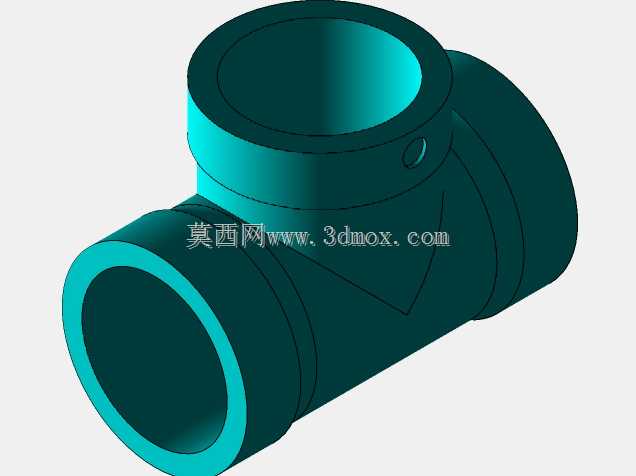

　　设备的主体机架采用碳钢焊接框架做表面喷塑处理，接触物料的部分全部采用304不锈钢材质，符合食品级生产的卫生要求，日常清洁时可直接用高压水枪冲洗接触区，不会出现锈蚀、物料残留积垢的问题。安装边界方面，设备主体占地长度约2.8米，宽度约1.6米，主体高度约2.1米，输送线对接高度可在850mm到1100mm范围内调整，适配车间常规的输送线高度标准，不需要额外做地基预埋，直接放置在硬化的车间地面上通过可调脚杯调平即可投入使用，设备侧边预留了电气柜安装位和气源、物料管路接口，现场安装时只需要对接主电源、压缩空气管路、物料输送管路即可完成调试，对接现有产线的改造成本较低。

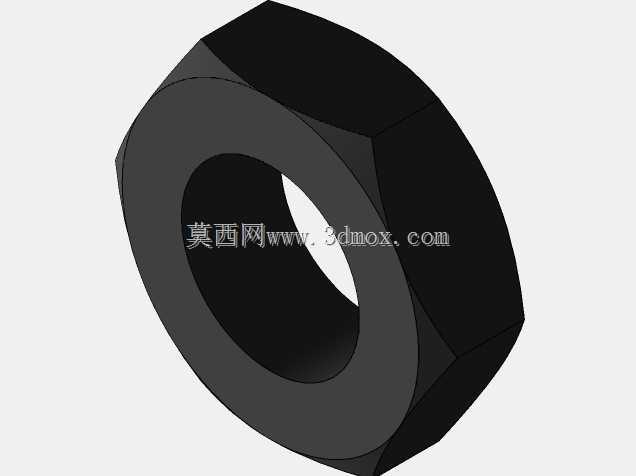

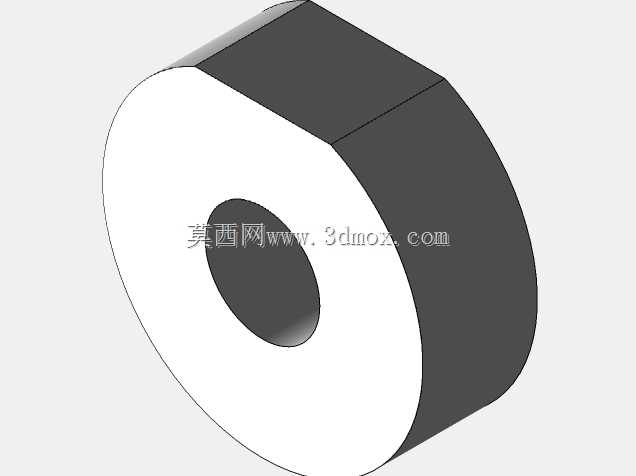

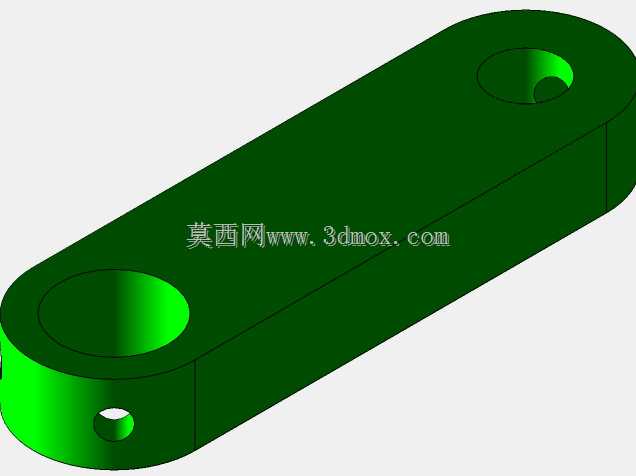

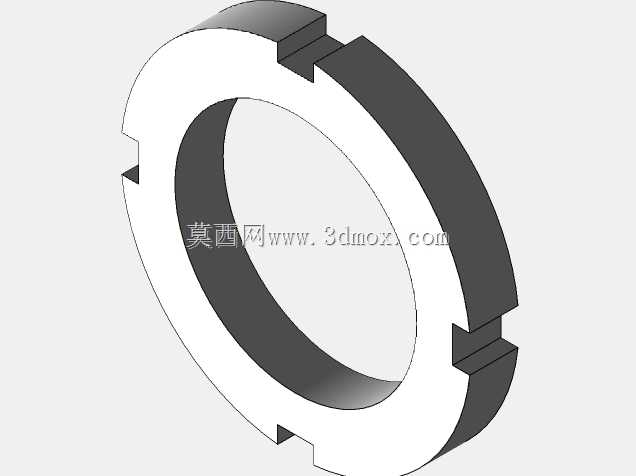

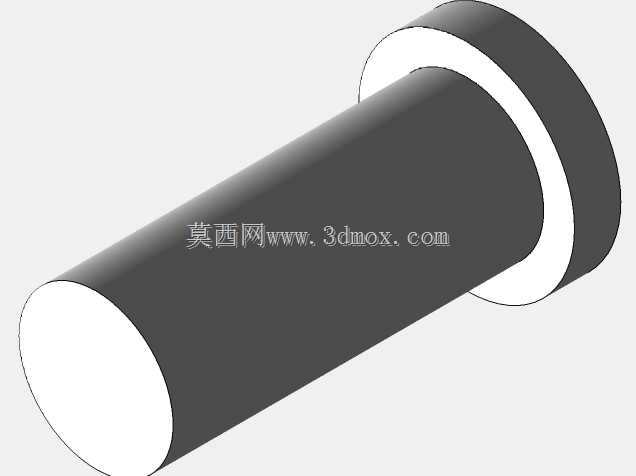

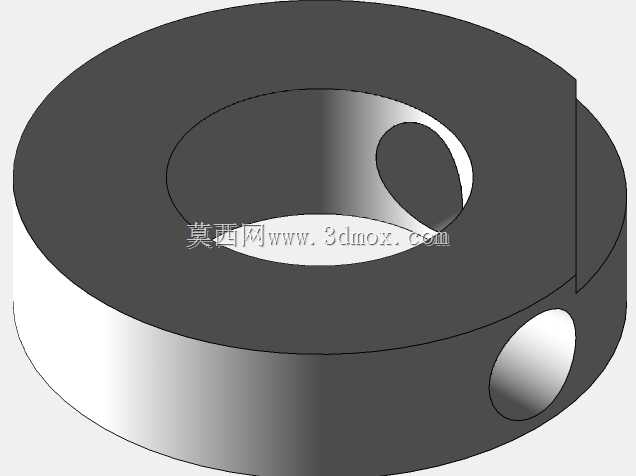

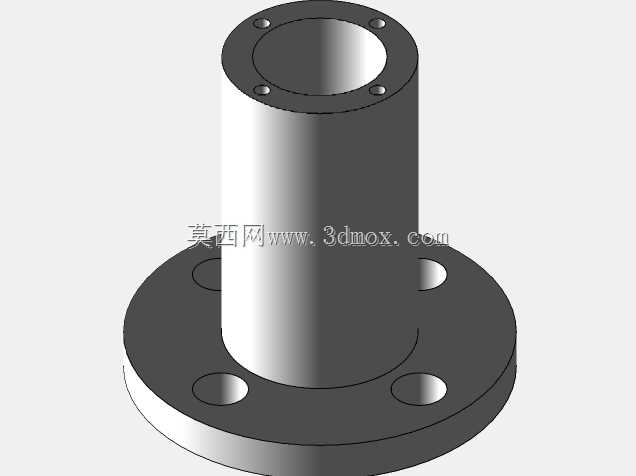

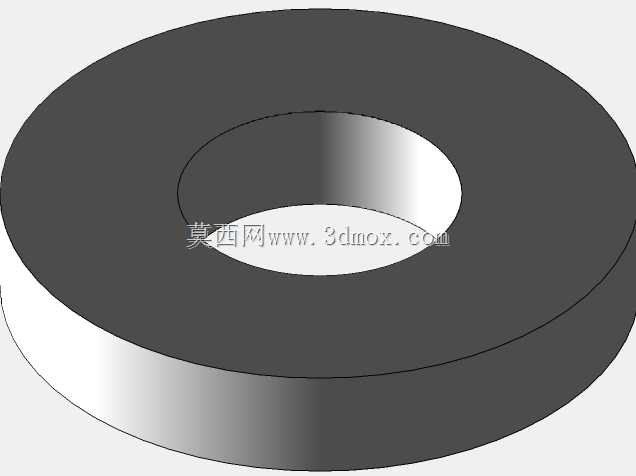

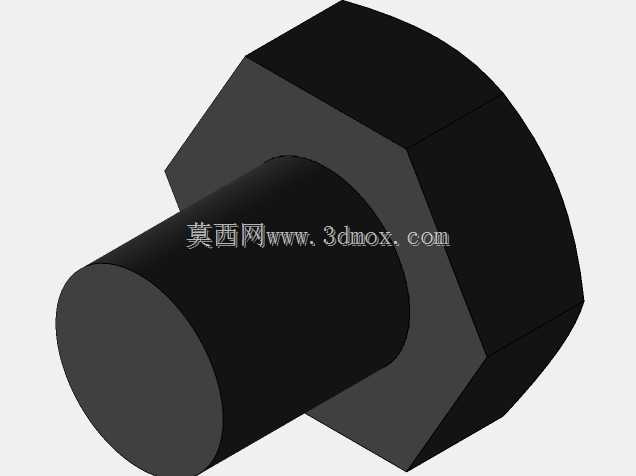

　　从设计逻辑上，这套结构优先考虑了生产场景的通用性和维护便捷性，所有的灌装头、定位卡座都采用快拆式结构，更换不同规格的容器生产时，只需要更换对应尺寸的卡座和灌装头口径，不需要对主体结构做大规模改动，换型时间可控制在30分钟以内，适合多品种小批量的柔性生产需求。传动部分的易损件都采用标准件选型，链轮、轴承、密封件都可直接采购市面上的通用规格替换，不需要定制特殊配件，降低设备后期的维护成本和配件库存压力。设备的安全防护方面，转盘外围设置了透明亚克力防护挡板，避免作业过程中人员误触运转的转盘机构，同时在输送线入口、出口位置都设置了缺瓶、堵瓶检测传感器，一旦出现容器卡滞、缺料的情况会自动停机报警，避免设备空转或者物料溢出浪费。

　　实际生产应用中，这套设备可适配水剂、膏体、半流体类多种物料的灌装作业，单头灌装量范围可覆盖50ml到1000ml，根据配置的灌装头数量不同，每小时产能可从3000瓶到12000瓶区间调整，既可以作为独立的灌装单元单独使用，也可以多台串联对接不同的物料灌装需求，完成多物料分层灌装的工艺要求。相比传统的直线式灌装设备，回转式结构的运动部件更少，运行过程中的噪音更低，长期连续作业的故障率更低，针对日化、食品、医药类行业的中小批量灌装生产场景有很好的适配性，结构设计上预留了足够的升级空间，后期可根据产能需求加装自动上盖、旋盖组件，整合为一体化的灌装旋盖一体机，不需要更换主体机架结构。
