多自由度可调式精密研磨工装台结构

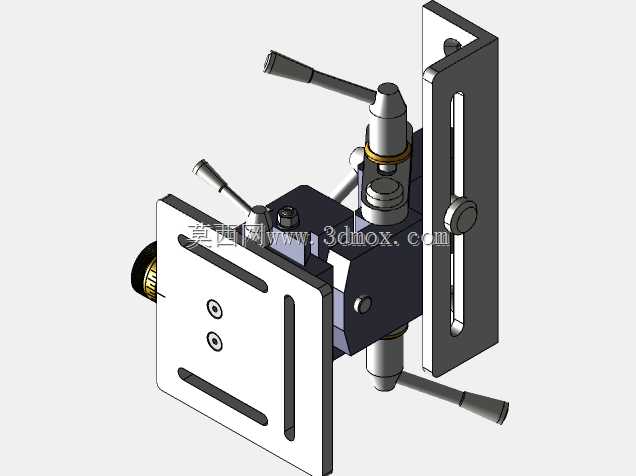

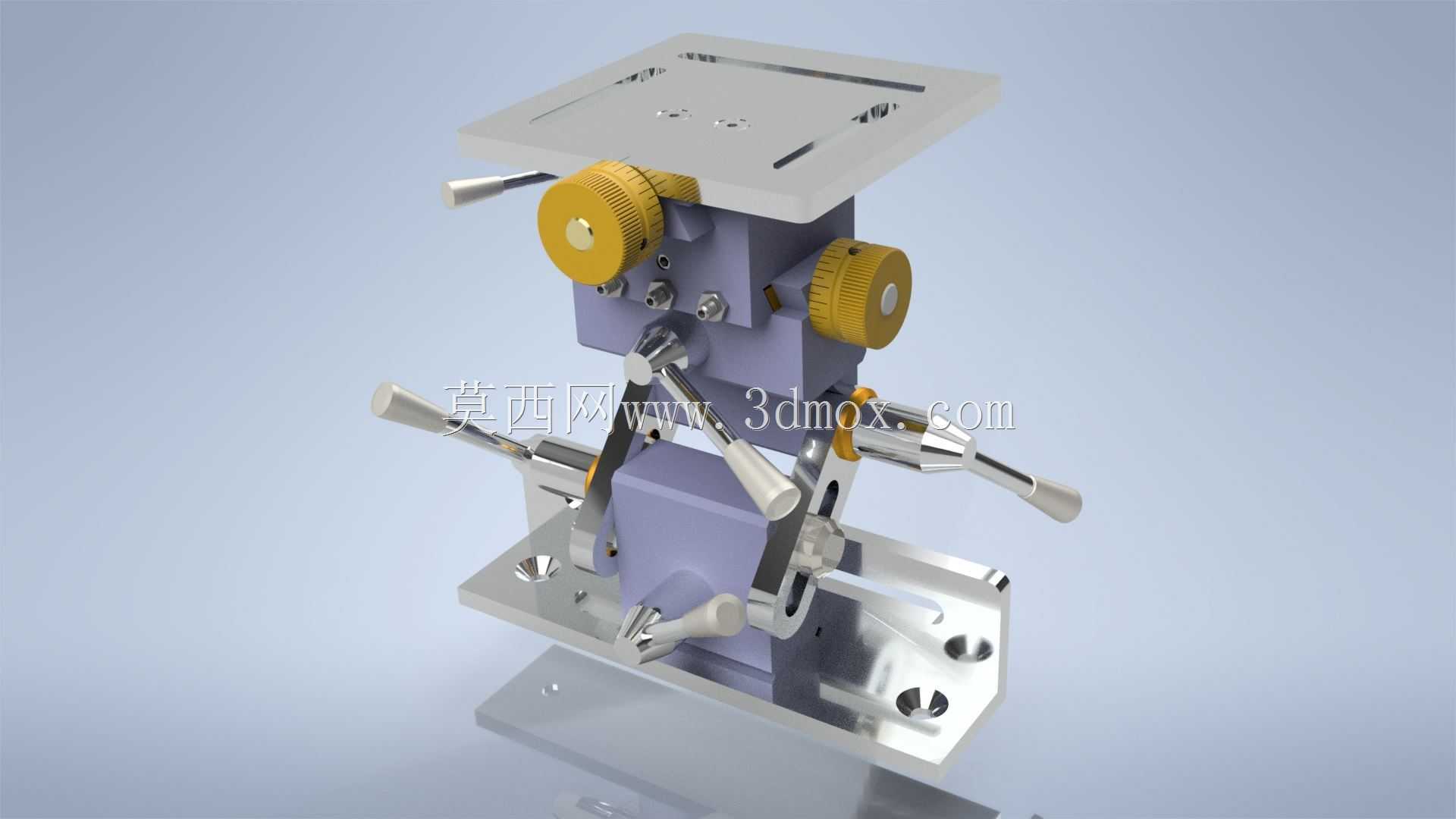

　　在小型机加工车间、工具修磨工位以及精密零件小批量研磨工序中，这类多自由度可调研磨台是替代手持修磨、提升研磨精度一致性的核心辅助工装，常配套平面磨床、小型工具磨床使用，也可作为独立工位完成小型刀具、异形零件的角度研磨、端面修磨作业，尤其适配五金加工、模具修配、小型刀具生产场景下的多规格工件研磨需求，解决常规固定工装无法适配多角度研磨、小批量换型效率低的痛点。从结构设计来看，该研磨台采用分层式堆叠调节架构，底部为带安装孔的方形金属基座，基座上预留的沉头安装孔可直接通过T型螺栓固定在磨床工作台面，也可通过压板压紧在通用钳工台面上，安装边界适配多数小型磨床的工作台T型槽间距，基座整体长宽尺寸控制在常规小型磨床工作台的有效装夹范围内，

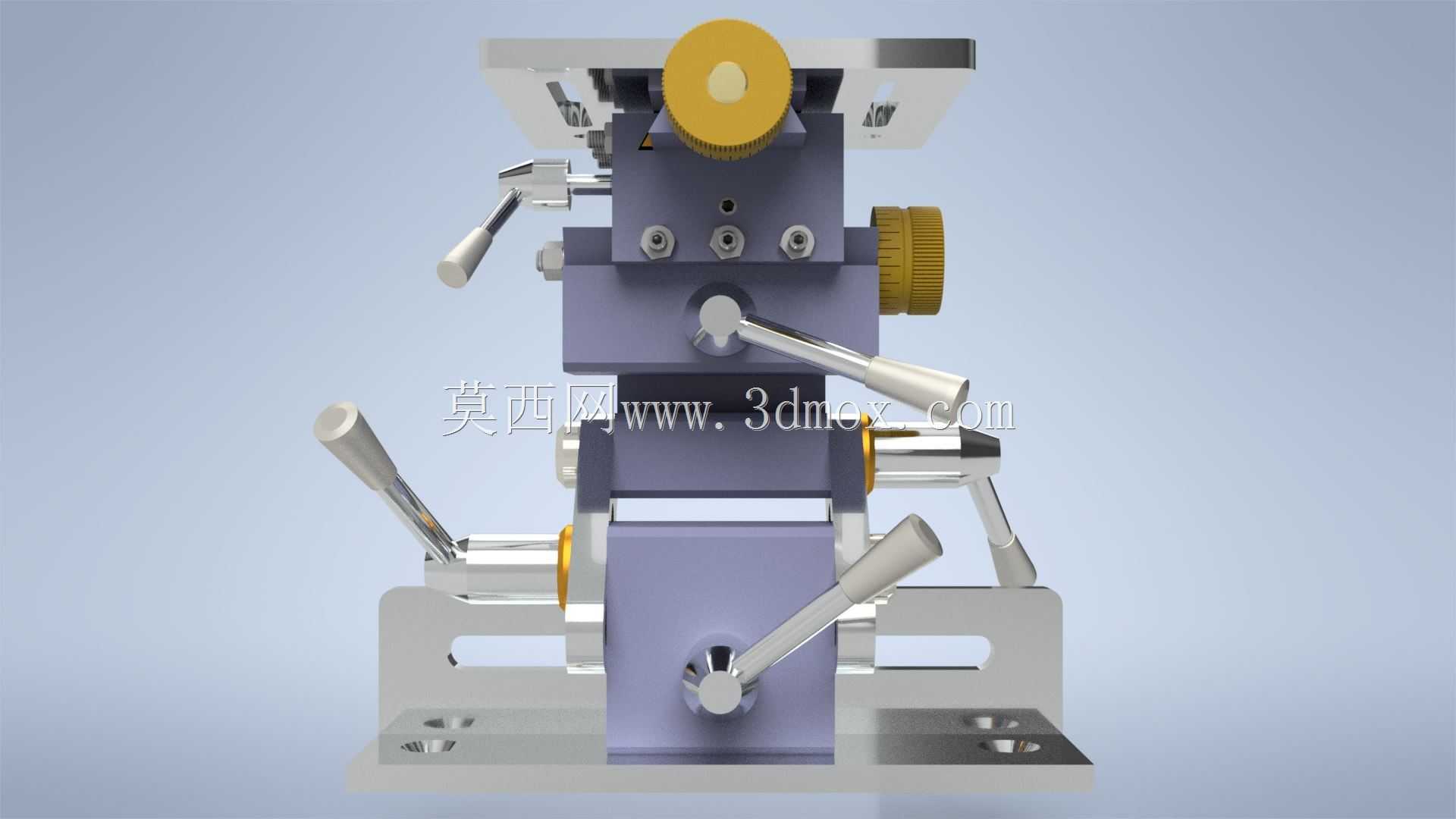

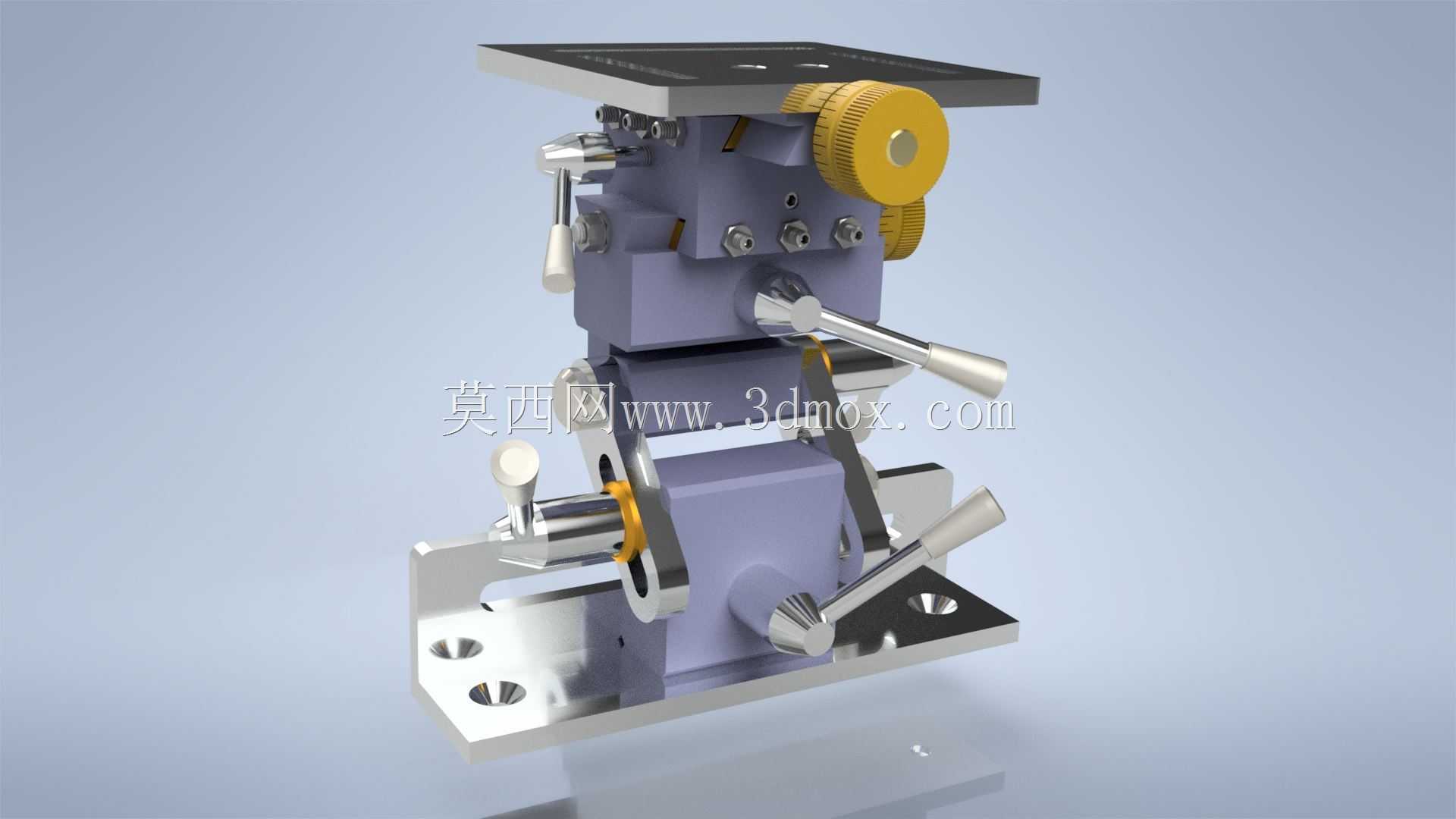

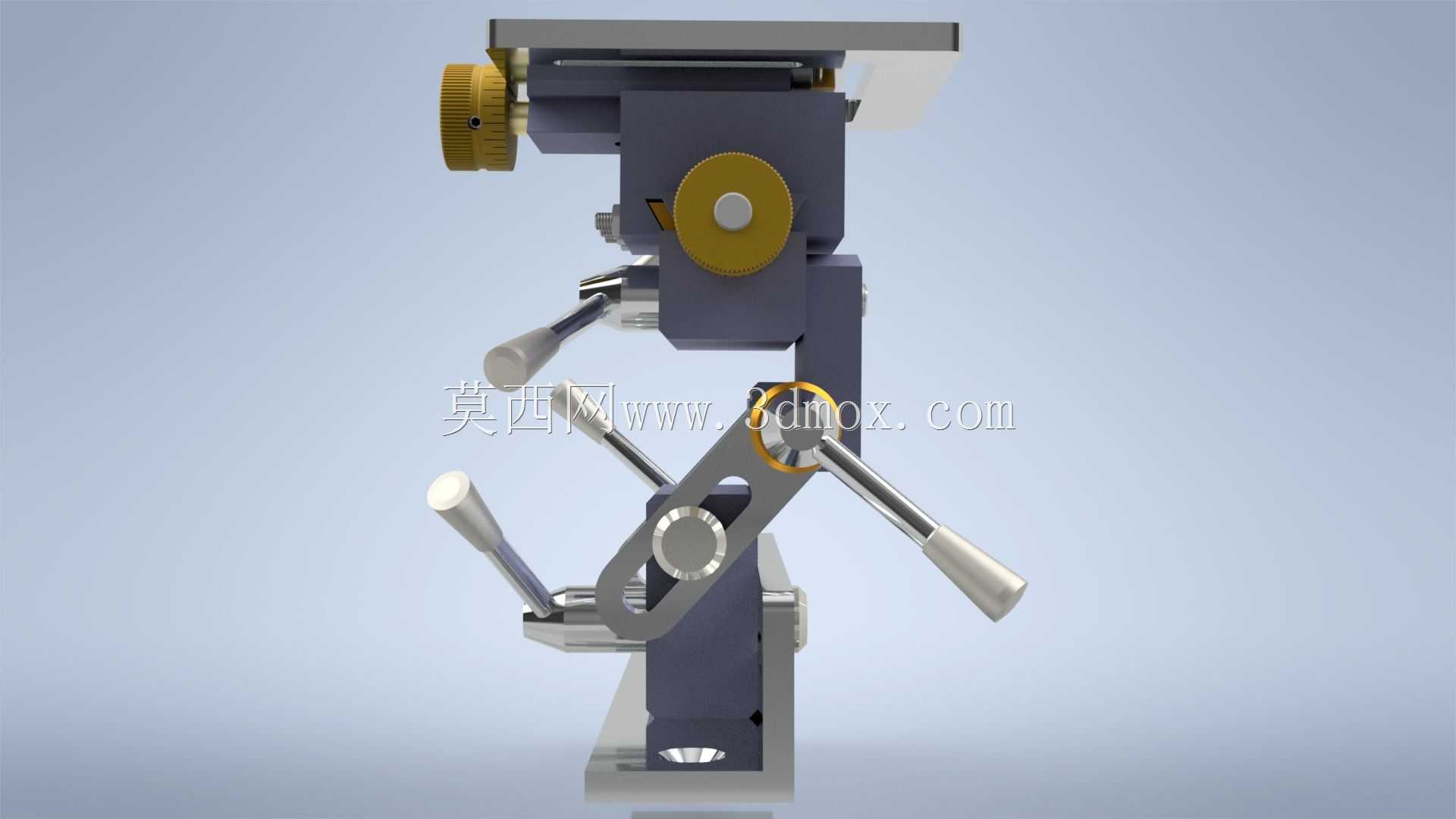

　　不会超出磨床的行程边界。中间层为双轴角度调节机构，通过两组带锁紧手柄的旋转轴系实现X、Y两个方向的角度偏转，调节手轮搭配刻度盘可实现0-45度范围内的角度微调，每个调节轴都配备独立的锁紧手柄，角度调整到位后扳动手柄即可完成轴系锁止，避免研磨过程中出现角度偏移，手轮位置设置在操作侧，操作人员站在工位正面即可完成全部角度调节动作，无需侧身或探身操作，符合工位操作的人机工程要求。上层为工件装夹平台，平台表面加工有阵列式T型槽与定位螺孔，可搭配通用压板、小型平口钳、专用夹具完成不同外形工件的装夹，平台平面度经过精加工处理，装夹基准面的平面公差控制在0.02mm以内，保证工件装夹后的基准精度。两侧设置的黄色微调旋钮为精密进给调节机构，

　　可实现研磨过程中的微量进给，进给精度可达0.01mm，满足精密研磨时的吃刀量控制要求，旋钮表面做滚花处理，戴劳保手套操作时也不会出现打滑问题。整套机构的运动副都采用耐磨金属材质，旋转配合面经过淬火处理，长期使用下的磨损量控制在极小范围内，锁紧机构采用偏心锁紧结构，锁止力足够抵抗研磨过程中的磨削力，不会出现松动移位的问题。从实际使用场景来看，该研磨台可完成多种作业：修磨小型车刀、铣刀的刀尖角度时，可通过双轴调节快速调出所需的刀具主偏角、副偏角，锁紧后即可进行研磨，无需反复拆装刀具调整角度；研磨小型异形零件的斜面、斜孔端面时，可通过角度偏转将待研磨面调整至与砂轮工作面平行，直接完成研磨作业，不需要制作专用角度工装；在小批量零件的去毛刺、

　　倒角工序中，也可通过该工装快速调整角度，完成统一规格的倒角加工，相比手持研磨的方式，角度一致性可提升80%以上，加工效率提升一倍以上。设计过程中充分考虑了车间实际使用的工况，所有外露的调节部件都做了防锈处理，运动副位置预留了润滑注油孔，日常维护只需定期注入润滑脂即可保证调节顺畅，没有易损的复杂电子元件，纯机械结构的可靠性极高，适合车间多粉尘、多切削液的恶劣工况长期使用。安装时需注意基座与工作台面的贴合度，安装完成后需先校验上层平台的水平基准，再进行角度调节的刻度校准，保证调节角度的准确性；日常使用时需及时清理平台表面的磨削碎屑，避免碎屑进入旋转轴系的配合间隙，造成调节卡滞或磨损加剧。
