欧式链式物料输送设备结构设计

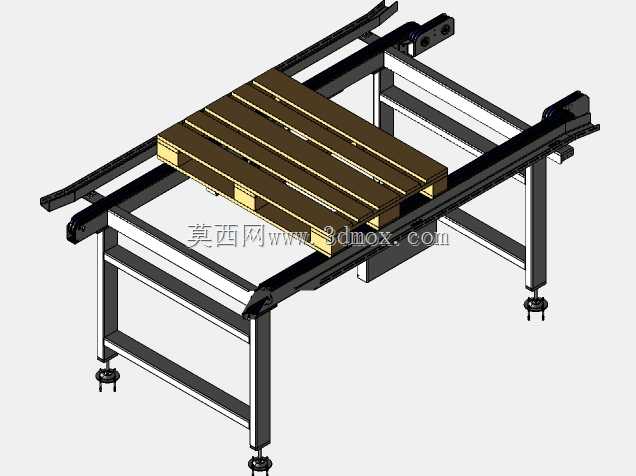

　　在离散制造车间的物料转运环节，不同工位间的工件流转往往需要适配产线布局的输送设备来衔接，欧式链式输送机就是针对规整块状、箱装及托盘类物料长距离水平转运需求设计的专用输送装备，这类设备在五金加工、家电装配、仓储分拣等场景中应用广泛，能够替代人工完成工序间的物料传递，减少车间内物流转运的人力投入，同时避免人工搬运过程中出现的工件磕碰、转运节拍不稳定等问题。从结构设计逻辑来看，该设备采用模块化分段设计思路，整体框架以标准金属板材折弯焊接成型，框架两侧预留传动组件安装位，中间区域为输送链板的运行通道，链板采用高强度金属冲压件拼接而成，单块链板的承载面做了防滑纹理处理，能够避免输送过程中物料出现滑移偏移，相邻链板间通过铰接销轴连接，

　　保证链组在回程段可以顺畅绕经两端的链轮完成转向。设备的传动端布置在机架一侧，主动链轮通过键连接与传动轴装配，传动轴两端配套带座轴承固定在机架侧板上，输入端可根据现场动力配置选择对接减速电机或者传动链轮组，从动端则设置了张紧调节机构，通过调整从动轴的安装位置来控制输送链的张紧度，避免长期运行后链条松弛出现跳齿、卡滞等故障。在安装边界方面，该设备的机架底部预留了地脚安装孔，可直接通过膨胀螺栓固定在硬化车间地面上，也可根据产线高度需求选配可调支撑脚来微调设备整体高度，适配不同工位的进料高度差；设备的进料端和出料端都做了过渡倒角处理，能够和前后端的加工设备、分拣台顺畅衔接，避免物料在转接位置出现卡料问题。从功能特性来看，

　　该链式输送机的输送速度可通过配套的调速装置进行调整，能够匹配不同产线的生产节拍，单段设备的输送长度可根据车间实际布局进行拼接延长，转弯段可配套专用的弯道链板组件实现转向输送，无需额外设置多段独立设备转接。设备的整体结构做了开放式设计，日常维护时可直接拆卸侧面的防护盖板，对链条、链轮等传动部件进行润滑、检修，链板表面如果出现磨损也可单独更换单块链板，无需整体拆解输送链组，大幅降低了后期运维的成本和停机时间。在实际应用中，这类链式输送机不仅可以输送常规的箱装、托盘类工件，还可以配套专用的工装夹具实现异形工件的定位输送，配合产线上的检测、加工设备完成自动化上下料作业，相比皮带式输送机，链式结构的耐磨损、抗冲击性能更强，

　　能够承载重量更大的金属工件，也可适应有少量切削液、油污的加工车间环境，不会出现皮带被油污侵蚀老化、被尖锐工件划损的问题。设计过程中对机架的受力做了针对性优化，两侧的侧板采用加厚板材，中间位置设置了横向加强筋，避免长距离输送时机架出现中部下挠变形，支撑链板的导轨采用耐磨型材制作，能够减少链板运行过程中的摩擦阻力，降低设备运行的噪音和动力损耗。设备的安全防护方面，传动端的链轮、链条位置都配套了可拆卸的金属防护罩，避免运行过程中杂物卷入传动部件，也能防止操作人员误触运动部件造成安全事故，设备的电控接口预留了启停信号端子，可直接接入车间产线的总控制系统，实现和前后端设备的联动运行，无需单独设置人工操作岗位。
