工业脉冲喷吹袋式除尘装置结构设计

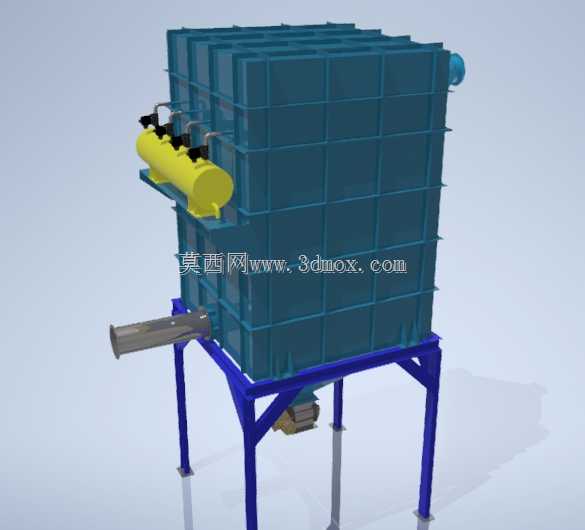

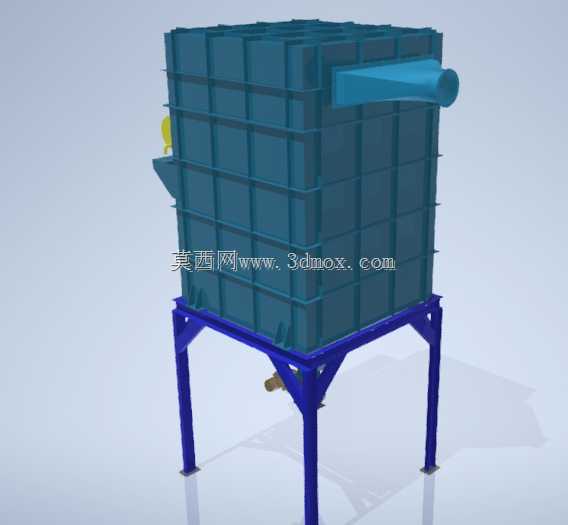

　　这套袋式除尘装置的三维结构，是针对机械加工车间、焊接工位、中小型建材生产工段这类存在持续性粉尘散逸的作业场景开发的，核心作用是捕集生产过程中悬浮在空气中的固体颗粒物，避免作业岗位粉尘浓度超标，同时满足有组织排放的环保要求。从结构布局来看，整体采用上箱体、中箱体、灰斗三段式集成设计，底部采用型钢焊接的支腿结构将整机抬升，预留出灰斗下方卸灰装置的安装与操作空间，支腿与箱体连接位置做了三角加强筋处理，能够承受满负荷运行时滤袋积灰、设备自重叠加的载荷，避免长期运行出现结构变形。

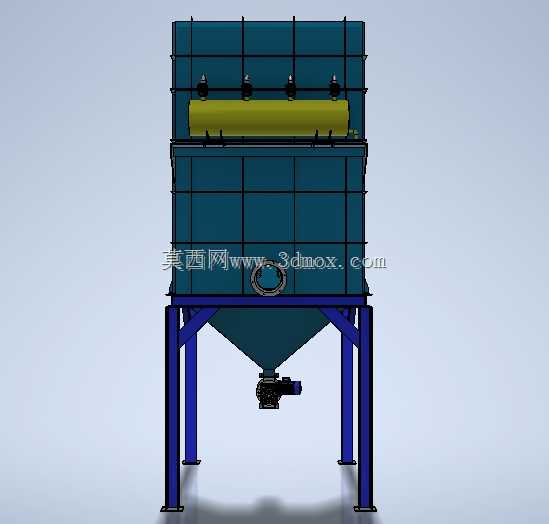

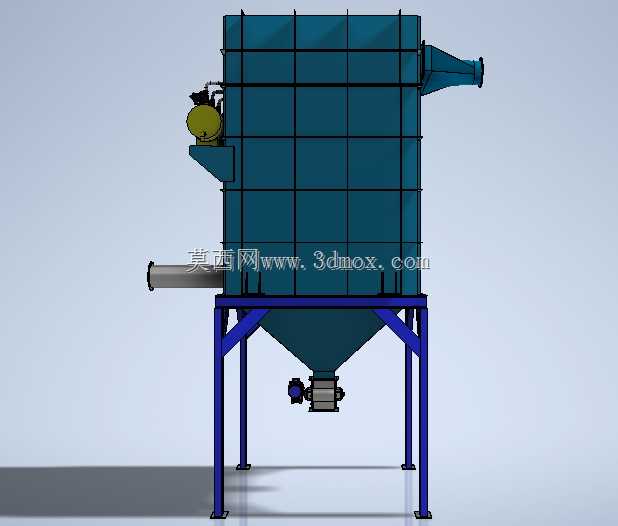

　　设备侧部伸出的进风口采用法兰连接结构，可直接对接车间产尘点的吸尘支管，含尘气流进入中箱体后，因流道截面突然扩大，流速快速降低，大颗粒粉尘在重力作用下直接沉降进入下方灰斗，细微粉尘则随气流附着在滤袋外表面，透过滤袋的洁净气流进入上箱体，最终从设备侧上方的出风口排出，接入后续排风系统。上箱体侧面布置的卧式气包与脉冲喷吹阀组，是整套设备清灰系统的核心，气包预留了压缩空气接入接口，可对接工厂现有0.4-0.6MPa的压缩空气管网，脉冲阀按照设定的周期依次开启，瞬间释放的高压气流通过喷吹管诱导二次气流进入滤袋内部，使滤袋产生瞬间的鼓胀形变，将附着在外表面的粉尘层抖落至灰斗内，无需停机即可完成清灰作业，保障设备持续运行的阻力稳定。

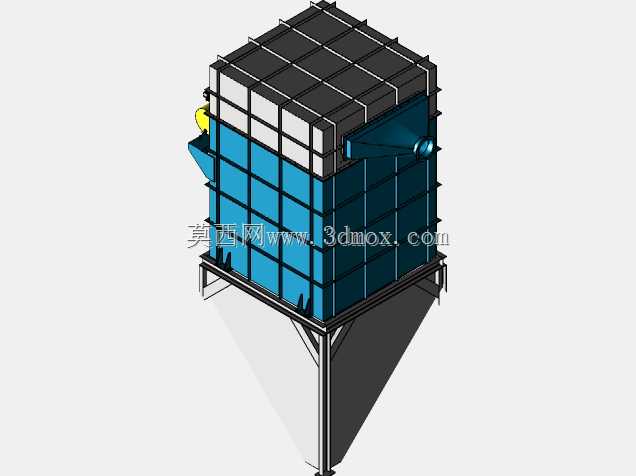

　　从安装边界来看，整机外形为规整的立方体结构，支腿底部预留了地脚螺栓安装孔，可直接固定在混凝土设备基础或者钢制平台上，设备四周预留了不小于800mm的操作维护空间，用于日常更换滤袋、检修脉冲阀、清理灰斗积灰。滤袋采用模块化排布设计，上箱体的盖板为可拆式结构，松开紧固螺栓即可掀开盖板，逐根抽出内部的滤袋框架与滤袋，无需拆解主体结构即可完成易损件更换，大幅降低后期维护的工作量。灰斗下部采用锥斗收口设计，锥角设置为60度，能够保证抖落的粉尘依靠自重顺利下滑至卸灰口，不会在灰斗内壁出现积灰搭桥的问题，卸灰口可配套安装星形卸灰阀或者手动插板阀，根据现场产尘浓度选择连续或者定期排灰的作业模式。

　　在结构设计过程中，箱体壁板采用了加筋肋的模块化拼接设计，既能够承受风机运行带来的负压载荷，避免箱体被吸瘪变形，又能控制整机的钢材耗量，降低制造成本。气包与脉冲阀的安装位置做了下沉式布局，避免突出箱体过多占用横向安装空间，同时喷吹管与每一条滤袋的中心做了对中定位设计，保证喷吹气流能够均匀作用到每一条滤袋的全长范围，避免出现局部清灰不彻底导致滤袋阻力不均的问题。进风口位置设置了简易的气流分布挡板，避免含尘气流直接冲刷一侧的滤袋，造成局部滤袋磨损过快，延长滤袋的整体使用寿命。

　　这套结构适配的处理风量区间覆盖了中小型产尘工位的需求，可根据实际产尘点的数量、粉尘浓度调整滤袋的数量与箱体的截面尺寸，既可以独立单台使用对接单个产尘工位，也可以多台并联组成集中式除尘系统，服务整个车间的多个产尘点位。设备的外表面预留了检修平台、爬梯的安装接口，对于安装位置较高的场景，可直接配套加装外围的检修设施，不需要额外在箱体上焊接钻孔，破坏原有结构的防腐涂层。
