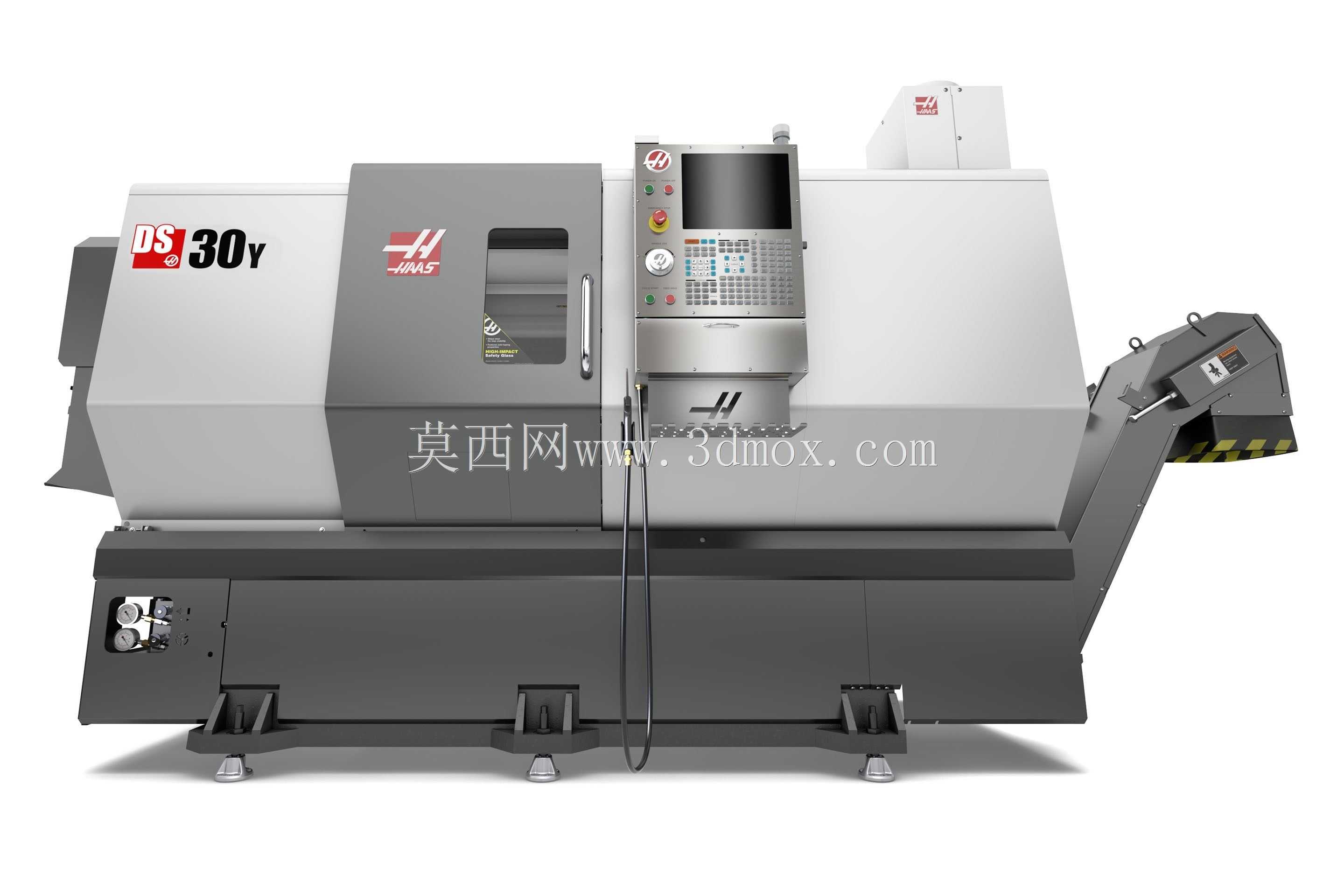

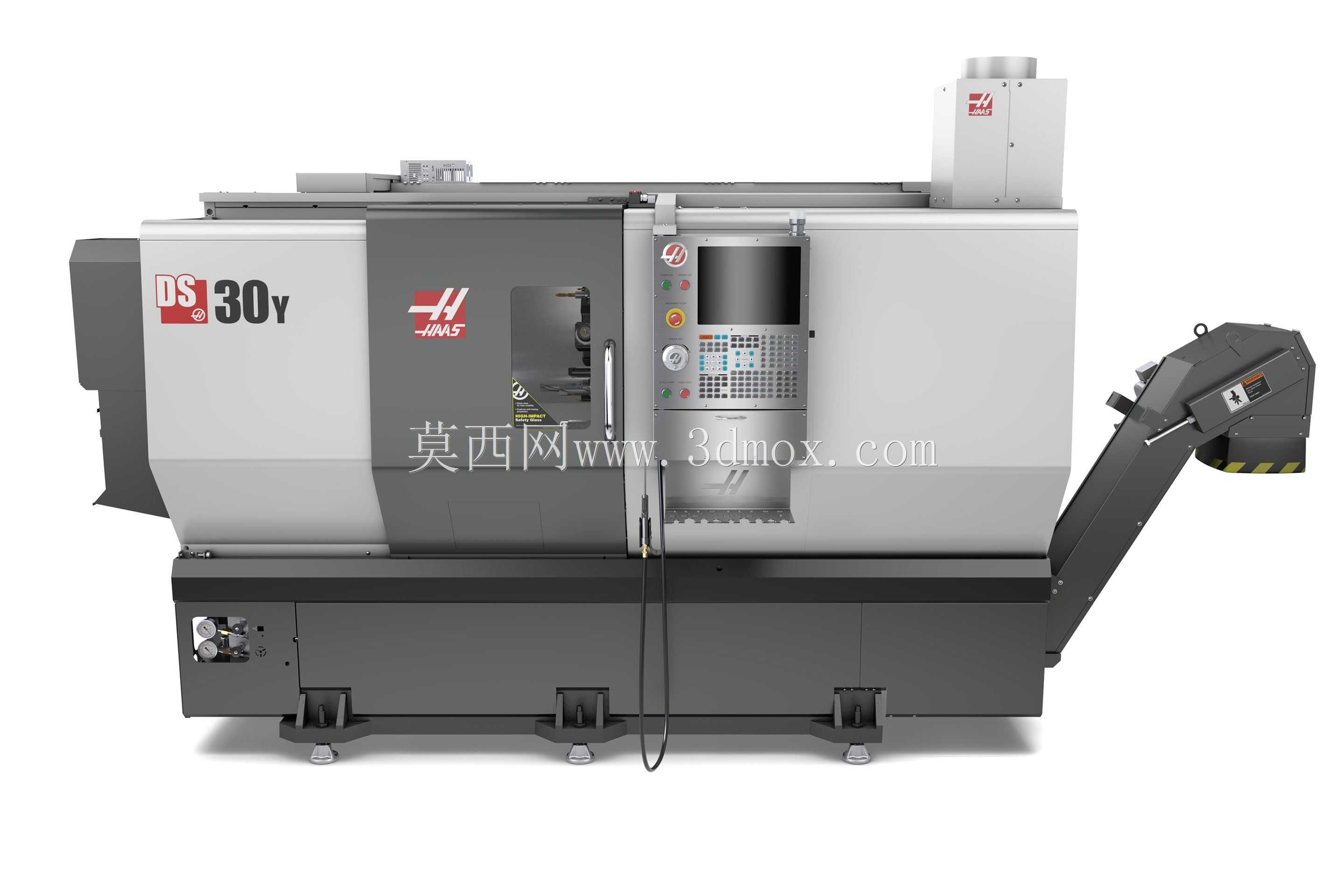

DS-30Y双主轴车削加工中心结构设计

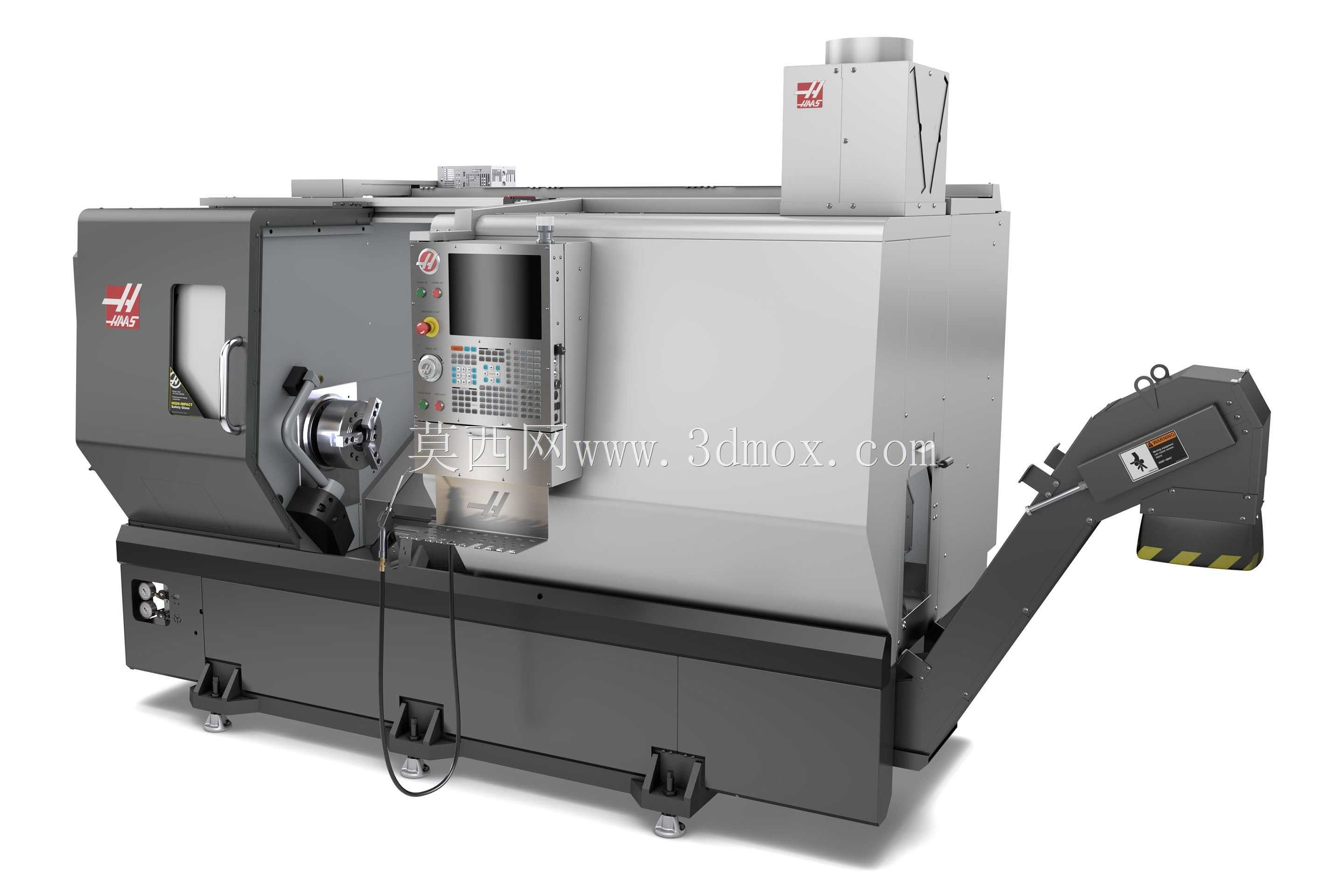

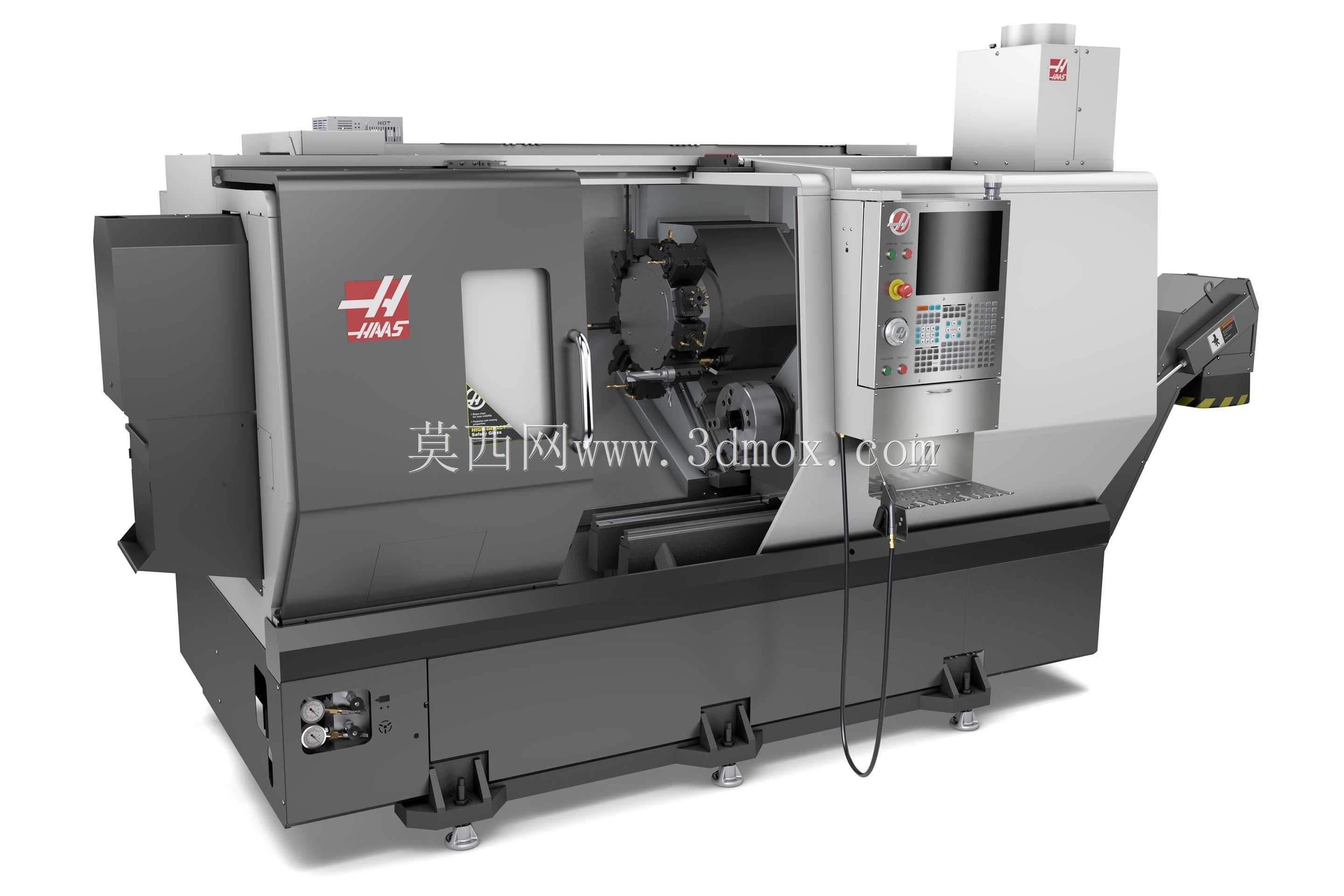

　　在精密金属零部件加工领域，多轴复合加工设备早已成为中小批量复杂零件生产的核心载体，这款带Y轴功能的双主轴车削中心，正是针对盘类、短轴类异形零件的一次装夹全工序加工需求开发的结构方案。从车间布局的实际适配角度看，该设备整体占地面积控制在常规中小型数控车床的占地区间内，床身采用整体斜置式布局，既保证了排屑顺畅，也给操作人员预留了足够的刀具更换、工件上下料操作空间，安装时仅需按照预设的地脚螺栓孔位完成水平校准，即可匹配常规机加工车间的地面承重要求，不需要额外做特殊的地基加固处理，适配绝大多数中小机加工企业的车间改造、设备新增需求。

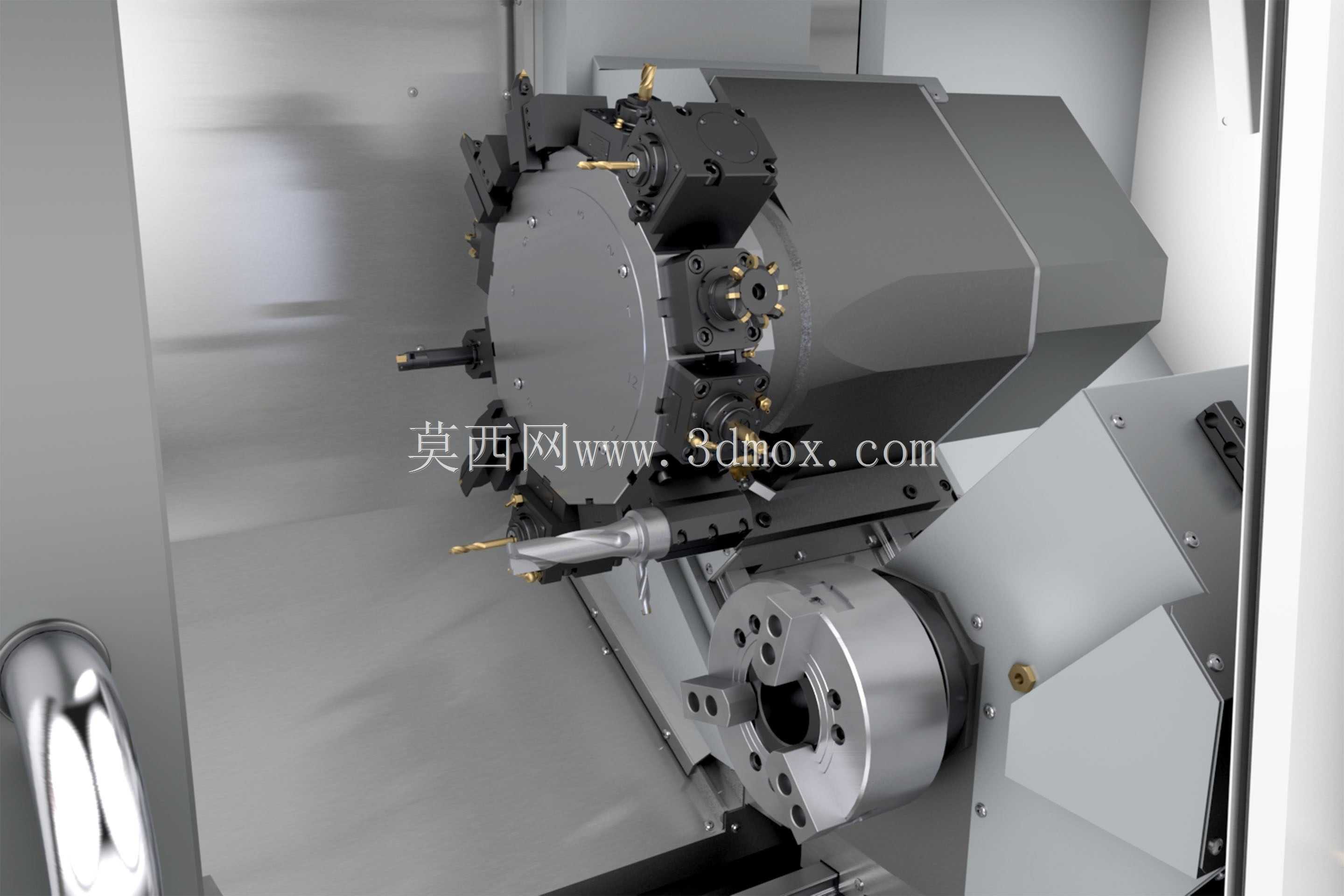

　　从功能配置的设计逻辑来看，这款设备没有盲目追求大行程、大切削参数的冗余配置，而是把核心设计重心放在了工序集中的加工能力上。双主轴的同步对接结构，能够实现零件在两个主轴之间的自动传递，不需要人工二次装夹找正，就能完成零件正反两端的车削加工，彻底避免了二次装夹带来的形位公差累积问题，对于两端有同轴度要求的轴类、盘类零件，加工精度稳定性比传统单主轴车床提升一个等级。标配的12工位动力刀塔，除了常规的车削刀具安装位之外，还能搭载径向、轴向动力刀具，配合Y轴的插补运动能力，可在车削工位上直接完成偏心铣削、钻孔、攻丝等原本需要在加工中心上完成的工序，真正实现一次装夹完成全部加工内容，大幅减少零件在不同设备之间周转的等待时间，也省去了多台设备装夹找正的辅助工时。

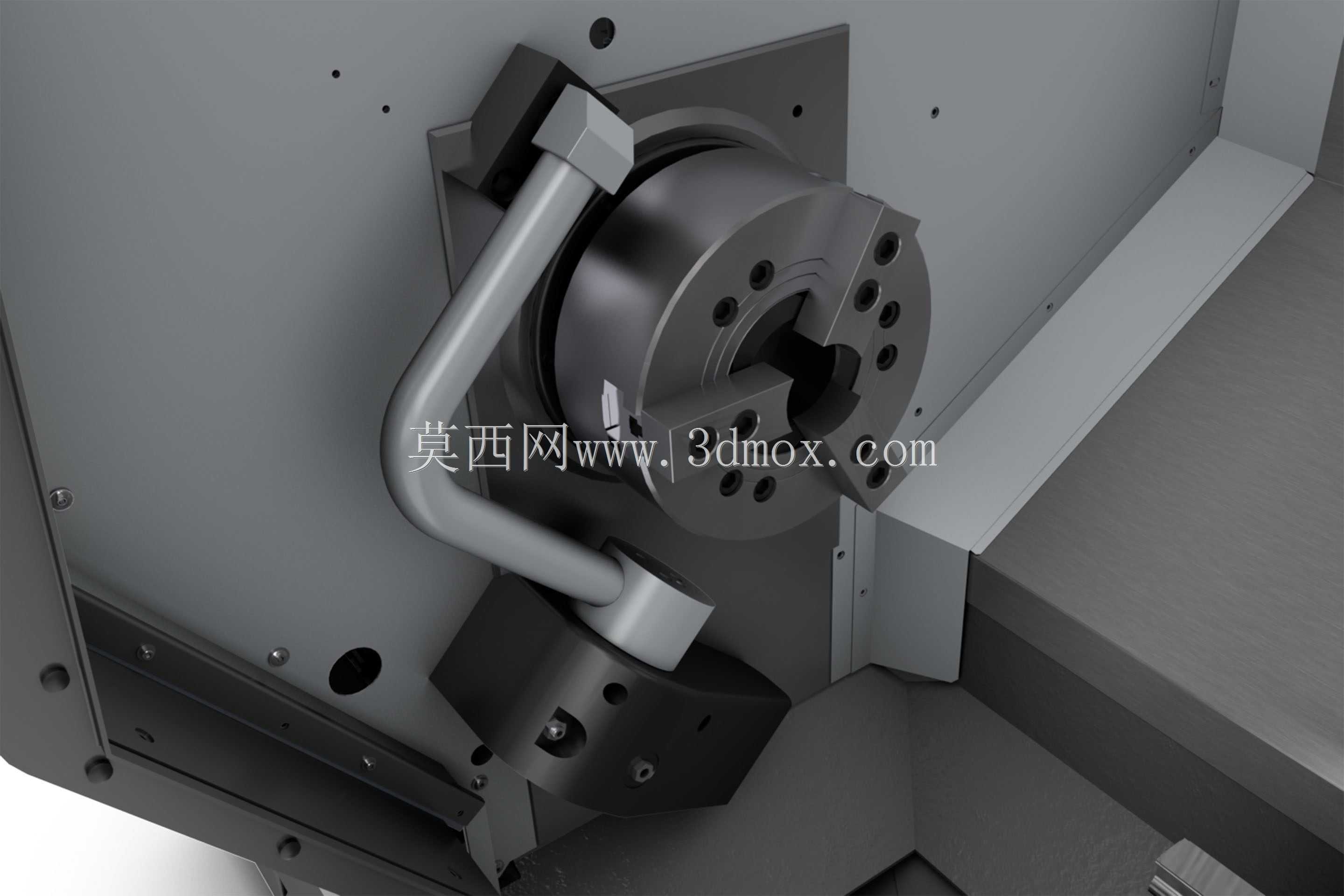

　　C轴的分度与联动功能是这款设备的核心设计亮点之一，主轴的分度精度控制在普通数控车床的高精度等级区间，既可以完成固定角度的分度加工，比如零件上的等分槽、径向孔加工，也能配合动力刀塔实现简单的曲面铣削加工，覆盖绝大多数常规五金零件、汽配零件、液压阀类零件的加工需求。在结构细节设计上，刀塔与主轴的相对位置经过反复校核，保证所有工位的刀具在全行程加工范围内都不会与主轴卡盘、夹具、工件发生干涉，Y轴的行程设置刚好覆盖常见偏心加工的范围，不会因为行程过大导致设备刚性下降，也不会因为行程不足无法满足常规零件的加工需求。

　　从实际加工场景的适配性来看，这款设备特别适合加工形状复杂、工序分散的小型精密零件，比如液压阀芯、汽车接插件、小型传动接头类零件，以往这类零件需要先后经过数控车、加工中心两道甚至多道工序加工，周转过程中不仅容易产生磕碰伤，还需要占用多台设备的产能，搭配自动送料机构之后，这款设备可以实现长时间的无人化自动加工，单台设备的产能相当于两台普通数控车床加一台小型加工中心的组合，但是占用的车间面积、操作人工数量却大幅降低。床身内部的筋板结构经过拓扑优化，在保证整体刚性的前提下控制了设备整体重量，高速重切削状态下的振动控制在合理区间，能够保证加工表面的粗糙度满足精密零件的要求，刀塔的换刀动作逻辑经过优化，相邻刀具换刀时间控制在极短的区间内，减少了加工过程中的辅助时间损耗。

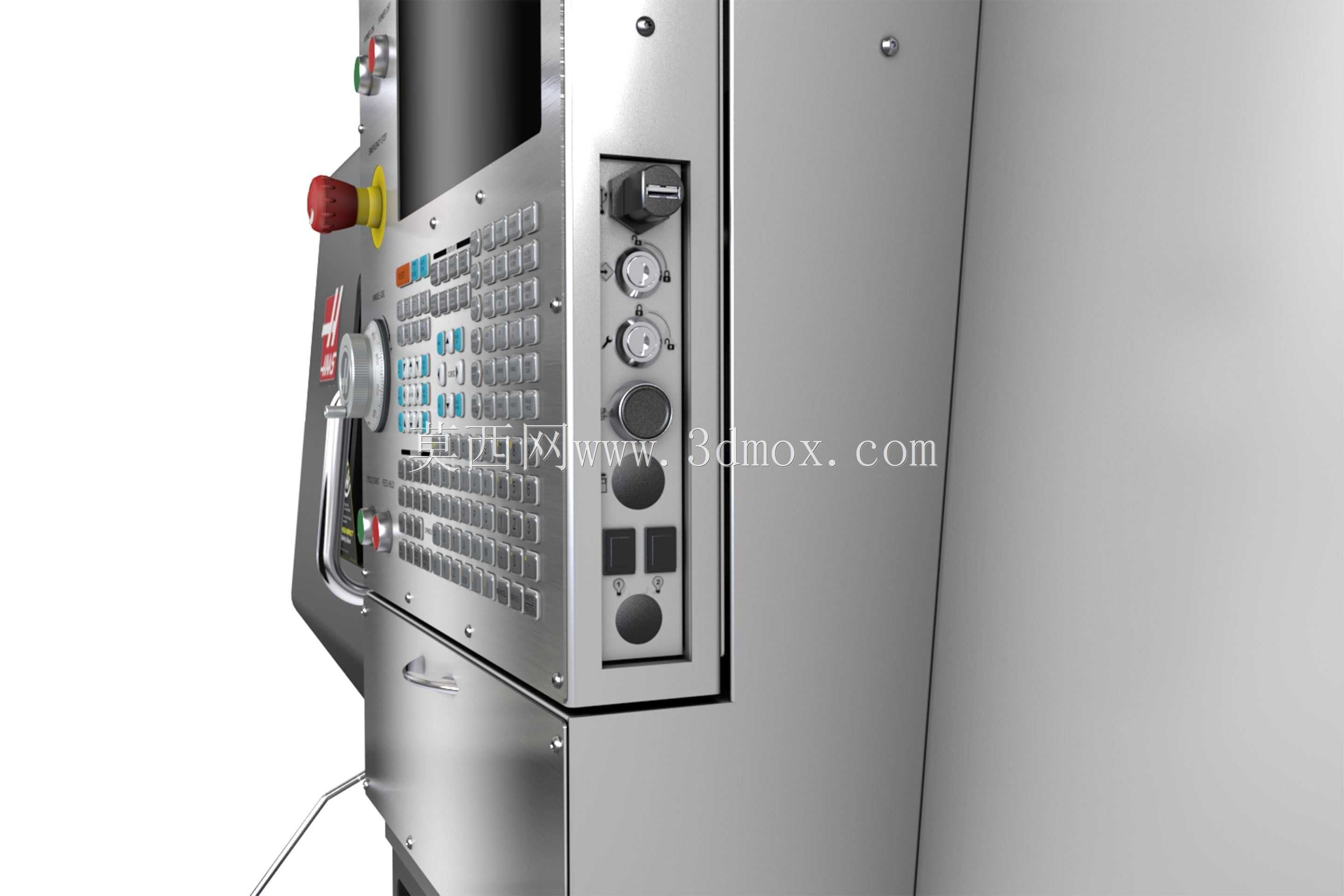

　　在操作维护的设计考量上，设备的润滑点、电气柜、液压站的位置都设置在操作人员容易触及的区域，日常维护保养不需要拆解大型防护结构，主轴箱的密封结构经过特殊设计，能够有效阻挡切削液、金属碎屑进入主轴内部，延长主轴轴承的使用寿命，防护门的开合行程经过优化，既保证操作人员上下料时有足够的操作空间，也不会因为开门行程过大占用过多的车间通道位置。整体外防护采用全封闭结构，能够有效阻挡高速切削时飞溅的切削液和金属碎屑，保持车间作业环境的整洁，切削液的回流路径经过专门设计，不会在防护内部产生积液残留，减少切削液发臭变质的概率，降低日常生产的耗材损耗。
