威姆斯ESP8266 LOLIN D1迷你V4开发板结构设计

　　这款开发板的结构设计围绕嵌入式物联网项目的快速落地需求展开，核心适配ESP8266主控的迷你开发场景，在紧凑的板型空间内完成了功能接口、安装边界、外接扩展的全维度结构适配。从实际应用场景来看，这类迷你开发板常被嵌入到小型物联网终端、智能传感节点、桌面创意电子装置、3D打印定制智能外设中，既可以作为独立主控完成温湿度采集、无线数据传输、简单外设控制的任务，也可以作为子模块嵌入到更大的自动化设备控制体系里，承担无线通讯、边缘数据预处理的功能。

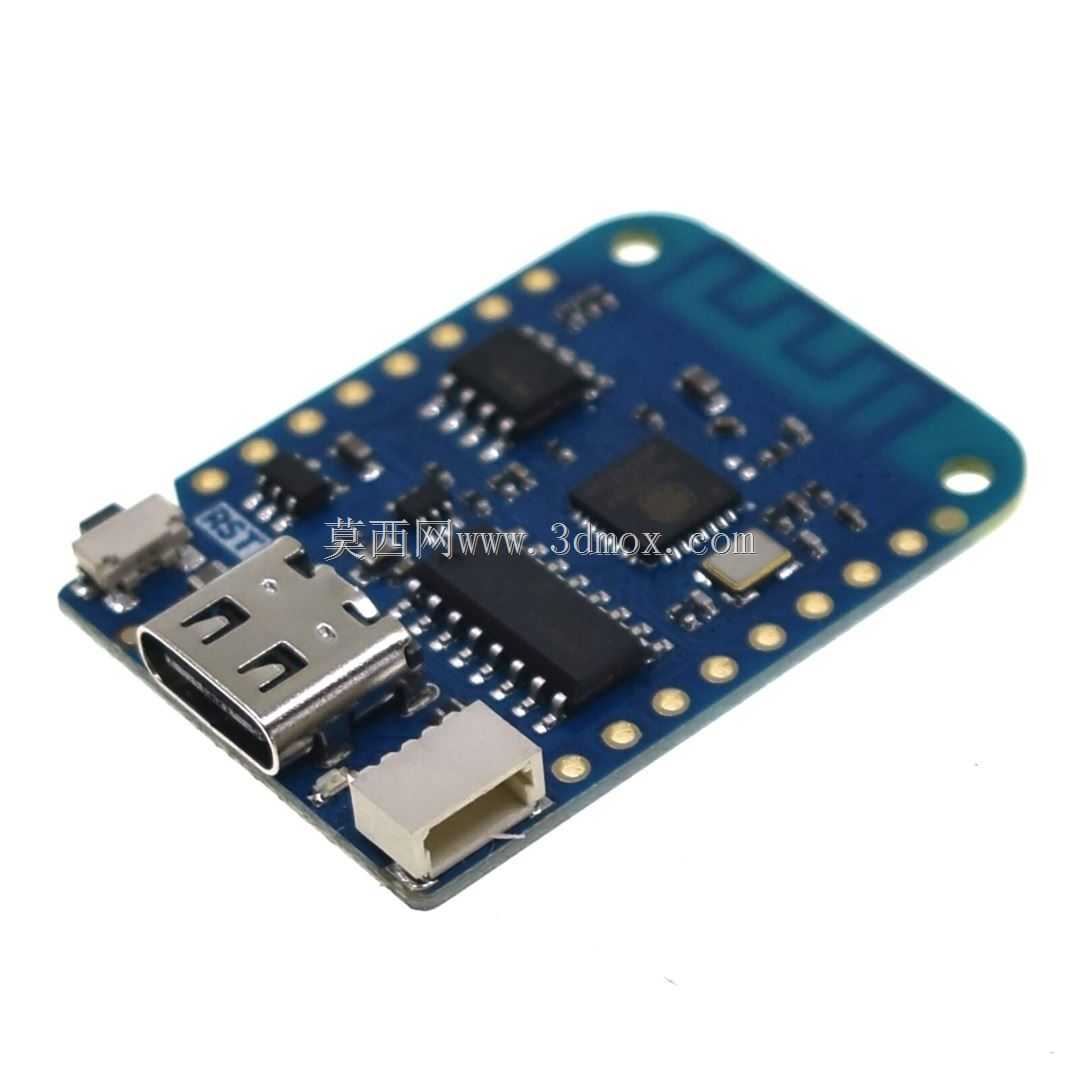

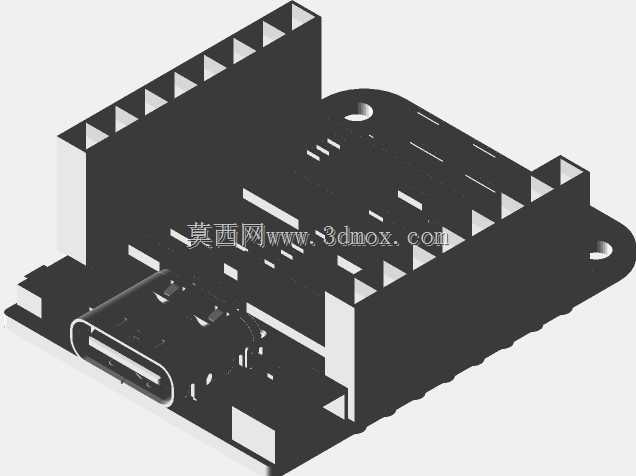

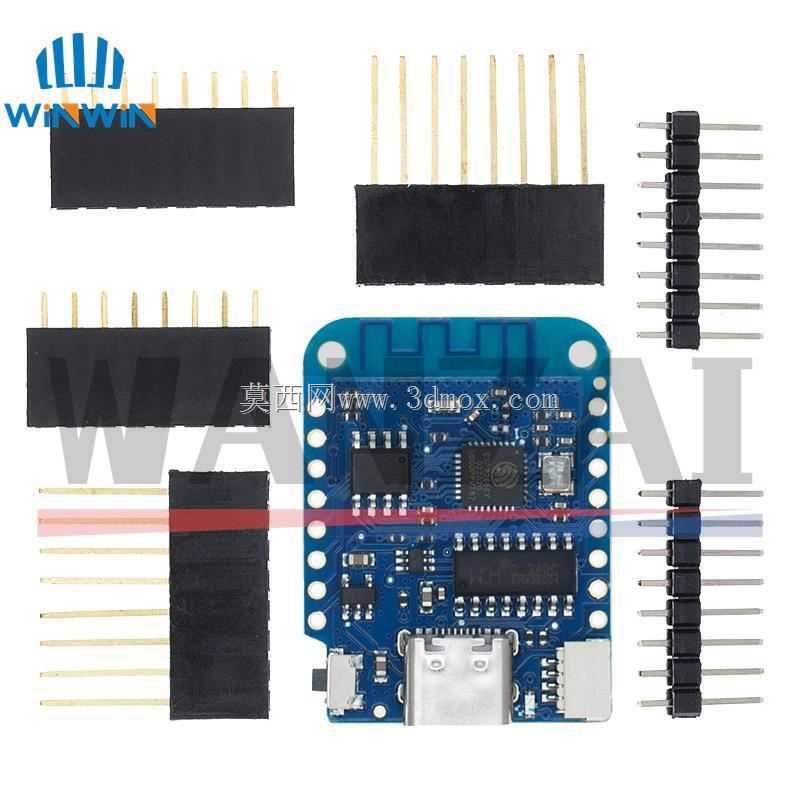

　　设计过程中首先锚定了板载元件的排布逻辑，将Type-C接口布置在板边短侧位置，接口端面与PCB板边齐平，既保证外接数据线时的插拔操作空间，也避免接口突出板体过多影响嵌入式安装的贴合度；两侧的排针座采用标准2.54mm间距排布，排针高度统一控制在常规直插排针的标准高度范围内，既兼容市面上通用的面包板、杜邦线连接需求，也预留了叠接扩展板的垂直空间，排针座与板边的距离经过反复校核，保证插接线材时不会与周边安装结构产生干涉。板载的主控芯片、Flash存储、电源管理元件全部采用贴片布局，元件高度均控制在排针座高度以下，避免叠接扩展模块时出现元件磕碰的问题，PCB板的四角预留了标准M2安装孔位，孔位周边做了足够的铺铜避让，既可以通过铜柱直接固定在设备壳体内部，也可以配合3D打印的定制支架完成不同角度的安装固定，安装孔的位置避开了板上所有走线与元件焊盘，不会因为固定螺丝的挤压造成线路短路或者元件损伤。

　　从安装边界来看，整个板体的长宽尺寸适配迷你开发场景的紧凑需求，板体边缘没有突出的异形结构，所有元件的投影均在PCB板轮廓范围内，不管是嵌入到定制的3D打印外壳内，还是直接固定在设备的安装平面上，都不需要额外预留异形避让空间。Type-C接口的插拔方向沿板体短边轴向设计，插拔力的传导方向与PCB板平面平行，配合安装孔的固定，不会因为反复插拔数据线造成板体移位或者接口开焊。电源相关的走线区域在结构上做了分区设计，电源管理元件周边预留了微小的散热间隙，即使长时间连续运行，也不会因为热量堆积影响周边元件的结构稳定性。

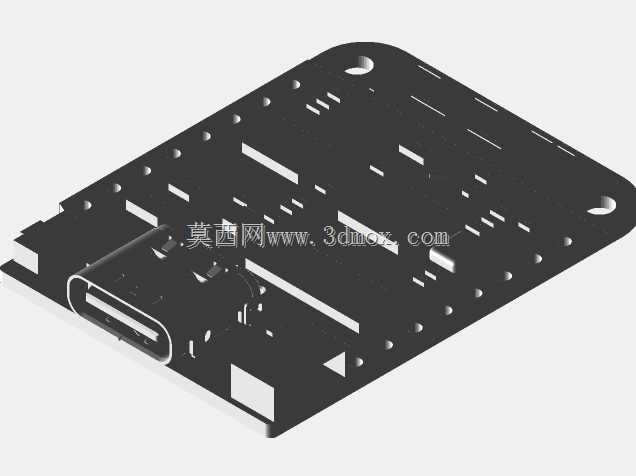

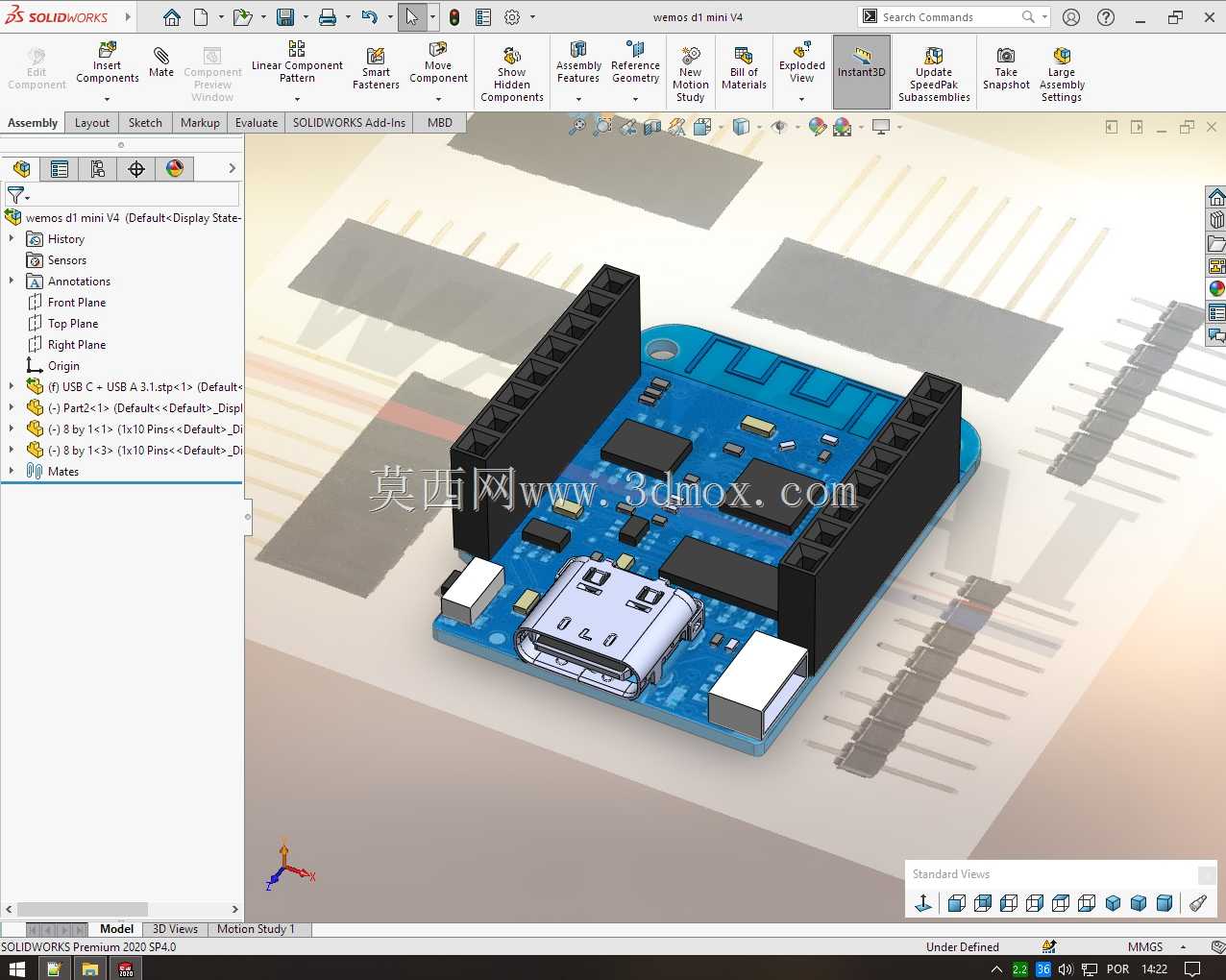

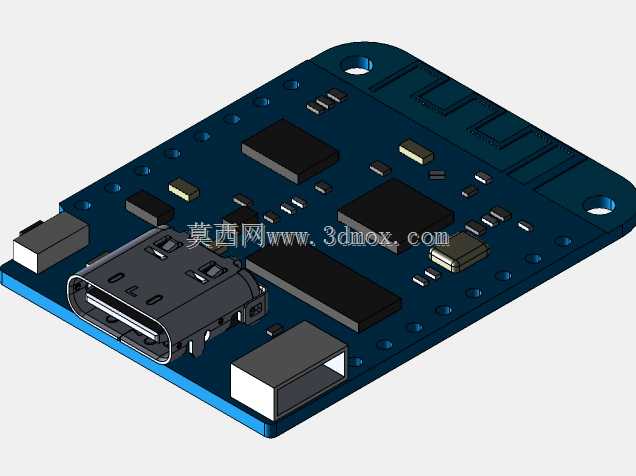

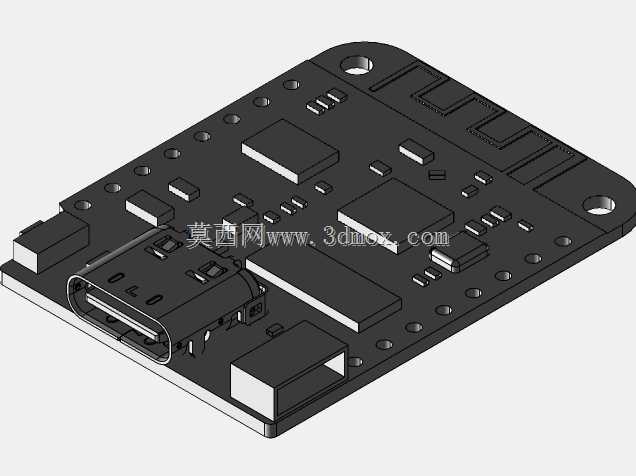

　　在适配3D打印定制结构的场景下，整个板体的所有外形尺寸、元件位置、接口突出量都做了精准的结构还原，不管是设计嵌入式安装槽、接口避让孔，还是定制扩展模块的连接结构，都可以直接基于这个三维结构完成匹配设计，不需要反复测量实物尺寸，能大幅缩短定制外壳、配套安装结构的设计周期。排针座的位置与标准UNO迷你板的排针定义位置做了兼容，很多现成的扩展模块不需要修改结构就可以直接叠接使用，降低了项目开发的结构适配成本。板载的复位按键、用户按键都布置在板边容易操作的位置，按键的按压行程与突出高度经过校核，既不会因为安装时的挤压造成误触发，也能保证正常操作时的按压手感，按键周边预留了足够的手指操作空间，即使戴薄手套也能完成按压操作。

　　从实际项目的使用角度出发，这个结构设计充分考虑了嵌入式安装的各种边界情况，不管是放在桌面作为开发调试用的主控板，还是嵌入到最终的量产设备内部作为控制核心，都能满足结构安装、接口操作、散热空间的多重需求，没有多余的结构冗余，也没有遗漏必要的安装与操作空间，是针对迷你物联网开发场景做了充分优化的结构方案。
